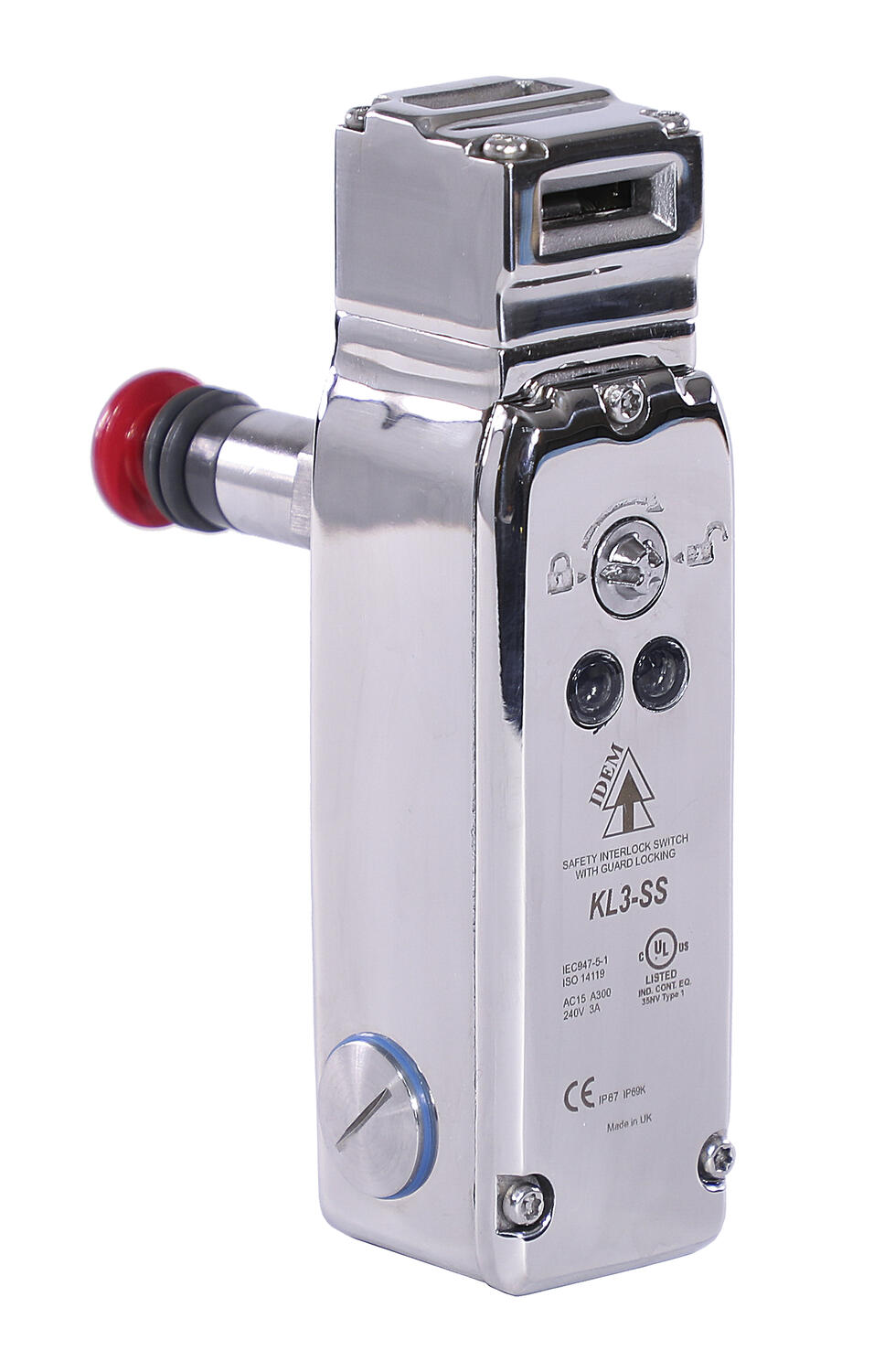

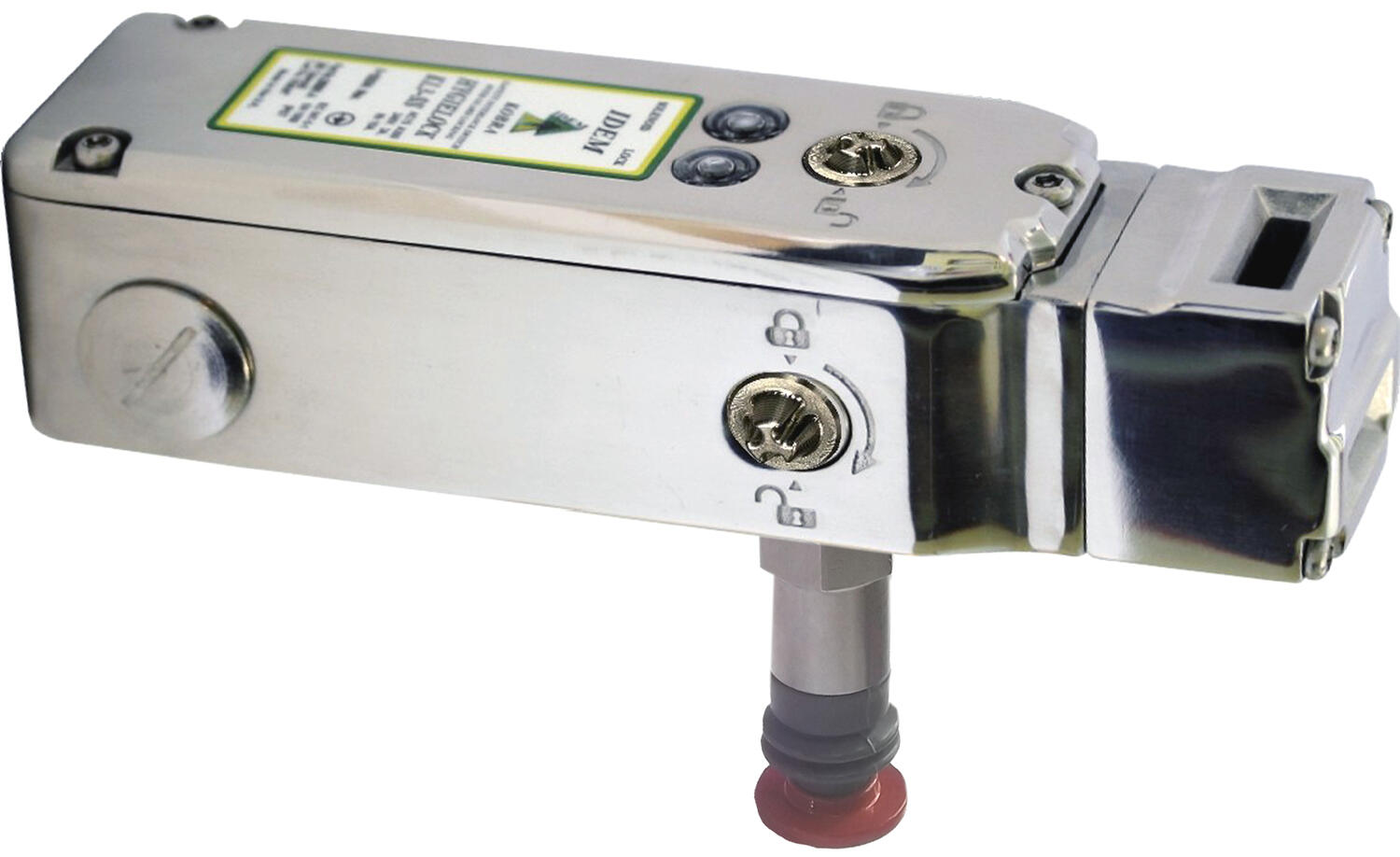

Wyłącznik ryglujący HYGIELOCK KL3-SS-RR

Wyłącznik z mechanicznym zwolnieniem rygla przeznaczony jest do zabezpieczania bramek, drzwi gdzie występuje możliwość zatrzaśnięcia osoby wewnątrz pomieszczenia. Przycisk zwolnienia ucieczkowego jest instalowany od wewnątrz strefy zagrożenia. Otwarcie wykonuje się przez przyciśnięcie czerwonego przycisku wystającego ponad obudowę wyłącznika.

Wyłącznik blokujący z ryglowaniem  HYGIELOCK KL3-SS-RR, wykonany ze stali nierdzewnej, o sile ryglowania do 3000N. Wyłącznik posiada 2 diody LED, które pokazują stan elektromagnesu oraz stan blokady. Ma on również obrotową głowicę, co zapewnia 8 pozycji wejścia klucza w celu łatwego i elastycznego montażu. Wyłącznik KL3-SS-RR ma standardowy rozstaw otworów do mocowania 30 mm.

Dane techniczne

Standard

ISO14119  EN60947-5-1  EN60204-1 ISO13849-1  EN62061  UL508

B10d

2,5 x 106 przy obciążeniu 100 mA

PL

e zgodnie z ISO13849-1

SIL

3 zgodnie z EN62061

MTTFd

356 lat

Napięcie zasilania cewki

24 V AC/DC lub 110 V AC lub 230 V AC

Pobór mocy

12 W

Napięcie zasilania diody LED2

24 V DC

Kategoria użytkowania

AC15, A300, 3 A

Prąd termiczny

5 A

Napięcie znamionowe izolacji

600 V AC

Napięcie znamionowe udarowe wytrzymywane

2500 V AC

Droga do wymuszonego otwarcia zestyków

10 mm

Minimalny promień ruchu

175 mm klucz standardowy, 100 mm klucz elastyczny

Maksymalna prędkość zbliżania/wycofywania

600 mm/s

Siła ryglowania

F1Max 3000 N   Fzh 2307 N

Materiał

korpus: stal nierdzewna 316

głowica: stal nierdzewna 316

Stopień ochrony

IP69K

Temperatura pracy

-25oC do +50oC

Wibrcje

IEC 68-2-6 10-55Hz + 1Hz

Przyłącze kabla

M20 lub 1/2'' NTP lub złącze M23

Montaż

4 x M5



Wymiary

Wymiary

KLM-RR & KL3-SS-RR Dimensions.tif

Wyłącznik ryglujący HYGIELOCK KL3-SS-RR



Nr katalogowy

Nr katalogowy

Opis

Ręczne odryglowanie

215001

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), bez klucza, 24 V, M20

Pokrywa i bok wyłącznika

215001A

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), klucz standardowy, 24 V, M20

Pokrywa i bok wyłącznika

215001F

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), klucz płaski, 24 V, M20

Pokrywa i bok wyłącznika

215001HF

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), klucz aluminiowy elastyczny, 24 V, M20

Pokrywa i bok wyłącznika

215001HFH

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), klucz ze stali nierdzewnej elastyczny, 24 V, M20

Pokrywa i bok wyłącznika

215004

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), bez klucza, 110 V AC, M20

Pokrywa i bok wyłącznika

215007

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), bez klucza, 230 V AC, M20

Pokrywa i bok wyłącznika

215401

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), bez klucza, 24 V, M20

Pokrywa wyłącznika

215404

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), bez klucza, 110 V AC, M20

Pokrywa wyłącznika

215407

HYGIELOCK KL3-SS-RR (4 NC + 2 NO), bez klucza, 230 V AC, M20

Pokrywa wyłącznika

140107

Klucz standardowy



140108

Klucz płaski



140110

Klucz elastyczny



140111

Klucz ze stali nierdzewnej elastyczny



140123

Klucz obejścia

 Manual Release Key.tif



Download

Instrukcje



Produkt

Opis

Format pliku



Wyłącznik ryglujący HYGIELOCK KL3-SS-RR

Karta katalogowa

PDF

Pobierz

Wyłącznik ryglujący HYGIELOCK KL3-SS-RR

Instrukcja obsługi

PDF

Pobierz



Akcesoria

Actuators - Solenoid Switches.tif



Podłączenie

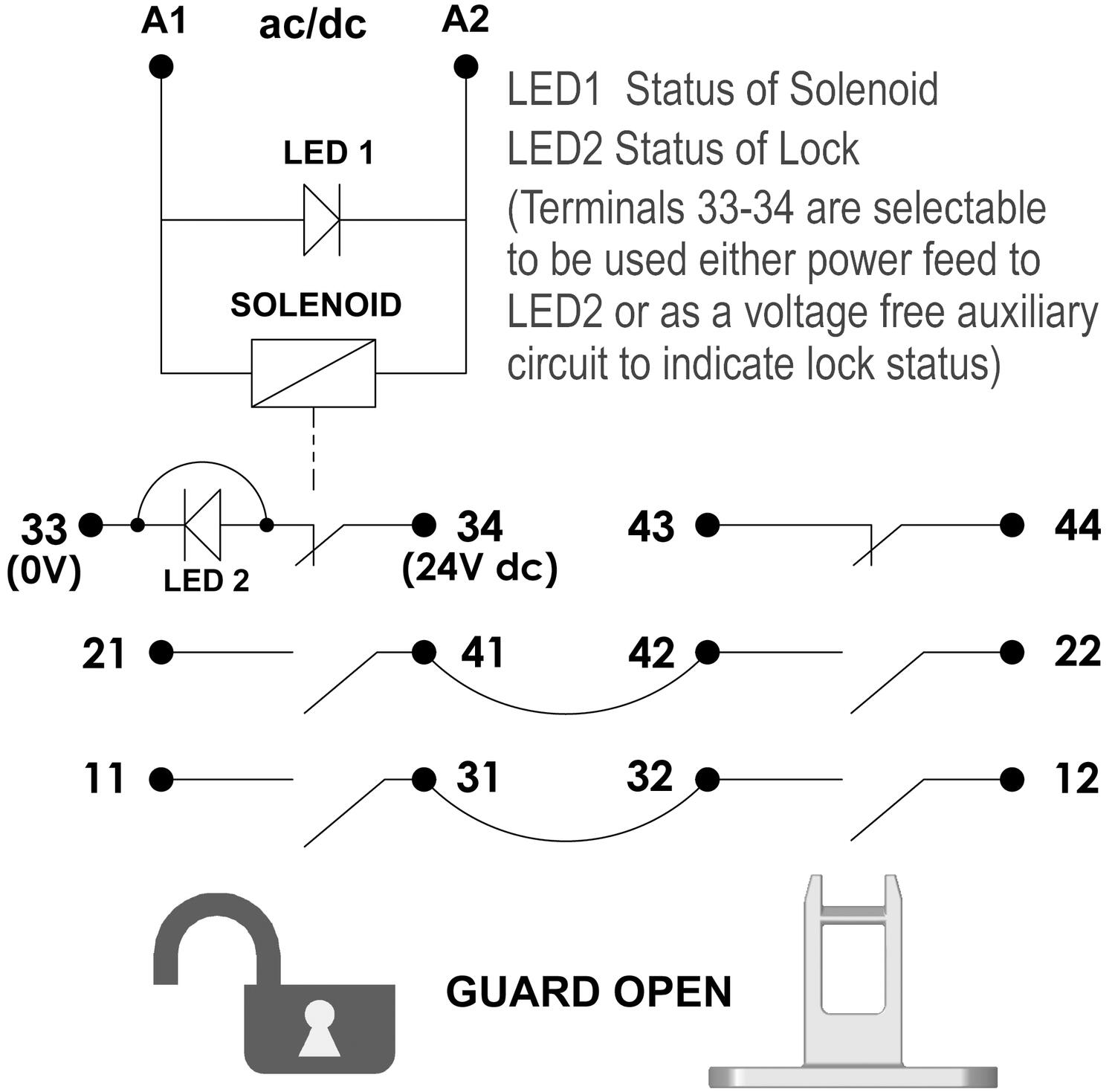

KLM Wiring Diagram.tif

KLP zestyki.tif



Pokaż więcej
  • Siła ryglowania F1Max = 3000N
  • Odryglowanie elektryczne
  • Wskaźnik 2 x LED
  • 8 pozycji wejścia klucza
  • Możliwość otwarcia bramki jeśli znajdujemy się wewnątrz zagrożonej strefy
