Wyłącznik ryglujący KLTM

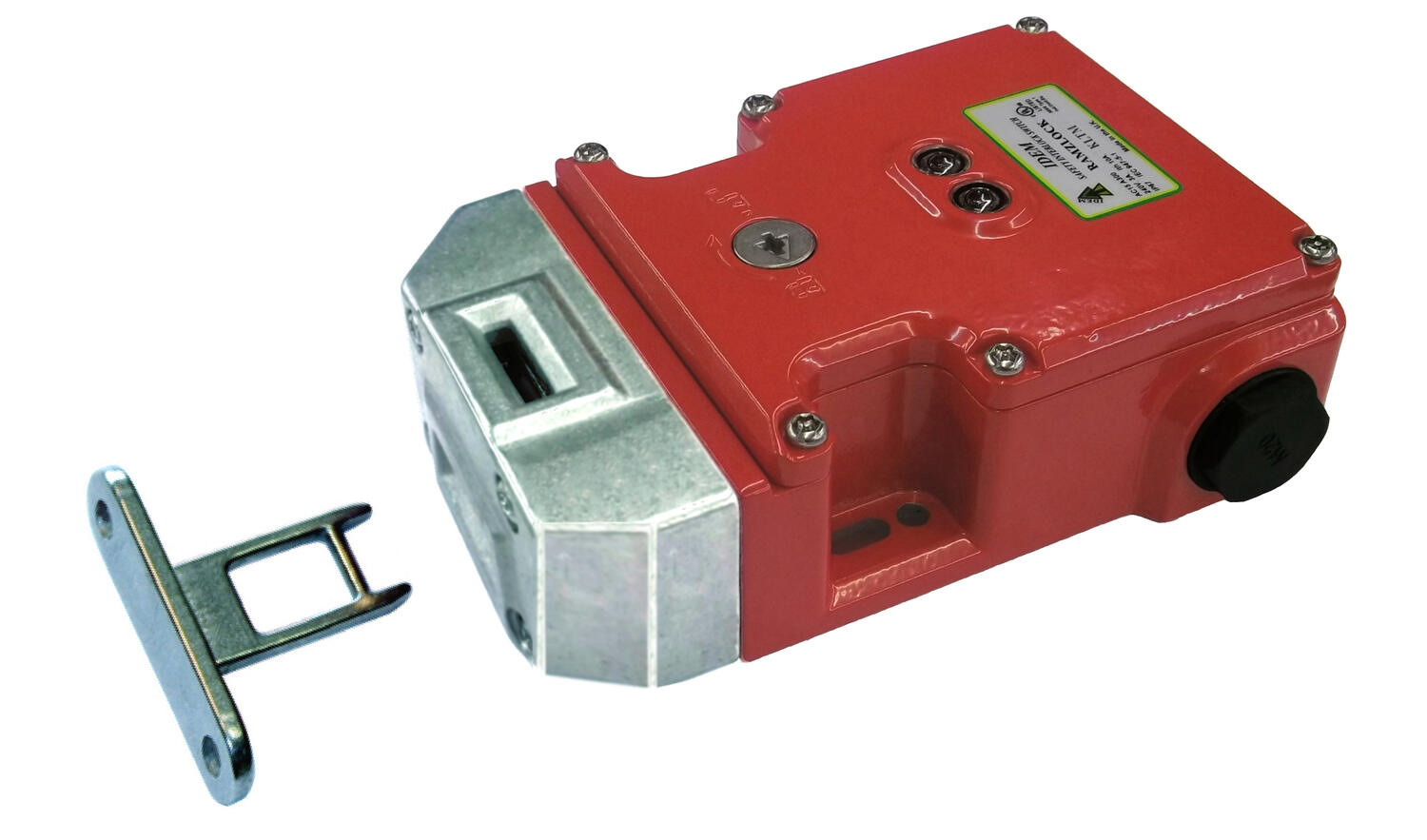

Wyłącznik blokujący z ryglowaniem RAMZLOCK KLTM, wykonany z odlewu z metalu, o sile ryglowania do 3000N. Głowica wyłącznika wykonana jest ze stali nierdzewnej. Wyłącznik posiada 2 diody LED, które pokazują stan elektromagnesu oraz stan blokady. Ma on również obrotową głowicę, co zapewnia 4 pozycje wejścia klucza w celu łatwego i elastycznego montażu. Wyłącznik KLTM ma standardowy rozstaw otworów do mocowania 73 mm.

W razie ewentualnego spadku napięcia, wyłącznik można otworzyć awaryjnie bez żadnych specjalnych kluczy. Wyłącznik jest dostępny w wersji: odryglowanie napięciem.

Pokaż więcej
  • Odryglowanie elektryczne
  • 4 pozycje wejścia klucza
  • Wskaźnik 2 x LED
  • Siła ryglowania do 3000 N
  • Wymiary 105 mm x 150 mm

Wybrany wariant produktu

Wybrany wariant produktu

Specyfikacja techniczna

Aktywator Bez klucza
B10d 2.5 x 10⁶ przy obciążeniu 100 mA
Dopuszczenia ISO 13849-1, ISO 14119, EN60204-1, EN62061, EN60947-5-1, UL 508
Droga do wymuszonego otwarcia zestyków 10 mm
Kategoria użytkowania AC15, A300, 3 A
Maksymalna prędkość zblizania/wycofywania 600 mm/s
Materiał: głowica Stal nierdzewna 316
Materiał: obudowa Odlew z metalu
Minimalny promień ruchu 175 mm
Montaż 2 x M5
MTTFd 356 lat
Napięcie zasilania 24V ac/dc
Napięcie znamionowe izolacji 600V ac
Napięcie znamionowe udarowe wytrzymywane (Uimp) 2500V ac
PFHd 3.44 x 10⁻⁸
PL e acc. ISO13849-1
Prąd termiczny (Ith) 5 A
Przyłącze kabla M20
Ręczne odryglowanie Odryglowanie boczne i na pokrywie
SIL 3 acc. EN62061
Siła ryglowania (F1Max) 3000 N
Stopień ochrony IP IP67
Temperatura pracy -25..40°C
Wyświetlacz LED LED1 stan cewki, LED2 stan zaryglowania klucza
Zestyki 4NC 2NO

Wymiary i połączenia

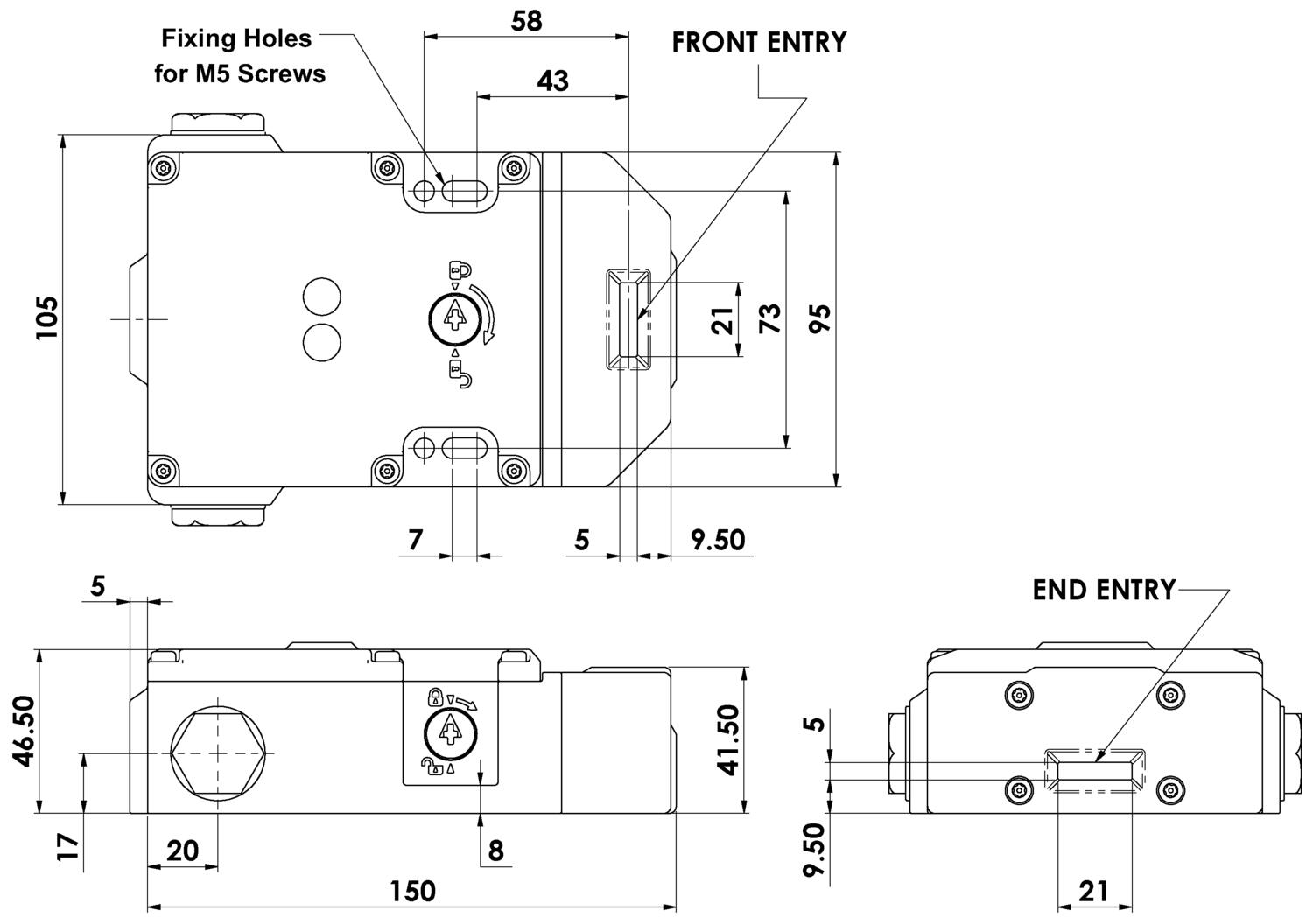

KLTM Dimensions.tif Powiększ

Wymiary wylacznika KLTM (mm)

KLM Wiring Diagram_new.tif Powiększ

Polaczenie
(oslona/bramka otwarta)

KLP zestyki.tif Powiększ

Polaczenie, status zestyków

Rysunki techniczne

KLTM Head Rotation.tif Powiększ

Cztery pozycje wejscia klucza.
Glowica obraca sie o 180°, co zapewnia cztery pozycje wejscia klucza.

KLTM Guards.tif Powiększ

Wylaczniki sa przeznaczone zarówno do oslon na zawiasach jak i oslon przesuwnych.

Actuators - Solenoid Switches.tif Powiększ

Klucze - opcje

Opis produktu

Wyłącznik blokujący z ryglowaniem RAMZLOCK KLTM, wykonany z odlewu z metalu, o sile ryglowania do 3000N. Głowica wyłącznika wykonana jest ze stali nierdzewnej. Wyłącznik posiada 2 diody LED, które pokazują stan elektromagnesu oraz stan blokady. Ma on również obrotową głowicę, co zapewnia 4 pozycje wejścia klucza w celu łatwego i elastycznego montażu. Wyłącznik KLTM ma standardowy rozstaw otworów do mocowania 73 mm.

W razie ewentualnego spadku napięcia, wyłącznik można otworzyć awaryjnie bez żadnych specjalnych kluczy. Wyłącznik jest dostępny w wersji: odryglowanie napięciem.
