ALLEN-BRADLEY

Wyłącznik ryglujący TLS-GD2

Wyłącznik blokujący z ryglowaniem, siła ryglowania >2000N. Zwalnia klucz (otwiera furtkę/drzwi) kiedy maszyna znajduje się w bezpiecznym położeniu. Stalowe wejście klucza zwiększa trwałość mechaniczną. Dodatkowo wyposażony w zestyki sygnalizujące stan cewki rygla.

Pokaż więcej
  • Następca TITANA
  • 4 pozycje wejścia klucza
  • Dostępny z kluczem serwisowym
  • Stopień ochrony IP69K

Wybrany wariant produktu

ALLENBRADLEY.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

B10d 2x10^6
Częstotliwość max 1 Hz
Dopuszczenia BG, CCC, CE, cULus, TÜV
Funkcja ryglowania Odryglowanie napięciem
Funkcja styków 3 NC+2 NO (patrz schemat połączeń)
Maks. napięcie styku 500 V
Maks. prąd styku 10 A
Masa 0,4 kg
Materiał obudowy PTB
Materiał: klucz Stal nierdzewna
Max. temperatura pracy 60 °C
Min. napięcie/prąd zestyku 5V/5mA
Min. temperatura pracy -20 °C
Montaż, obudowa 4xM5
MTTFd 385 year
Napięcie zasilania 24 V AC/DC
Normy EN954-1, ENISO13849-1, EN1088, ISO12100, EN60947-5-1, EN60204-1, SS-EN ISO 14119:2013
Pobór mocy 7 W
Podłączenie kabla 3xM20
Siła ryglowania 2000 N
Stopień ochrony IP IP67, IP69K
Trwałość mechaniczna >10x10^6
Zgodność z EMC, LVD, MD

Do pobrania

Wymiary i połączenia

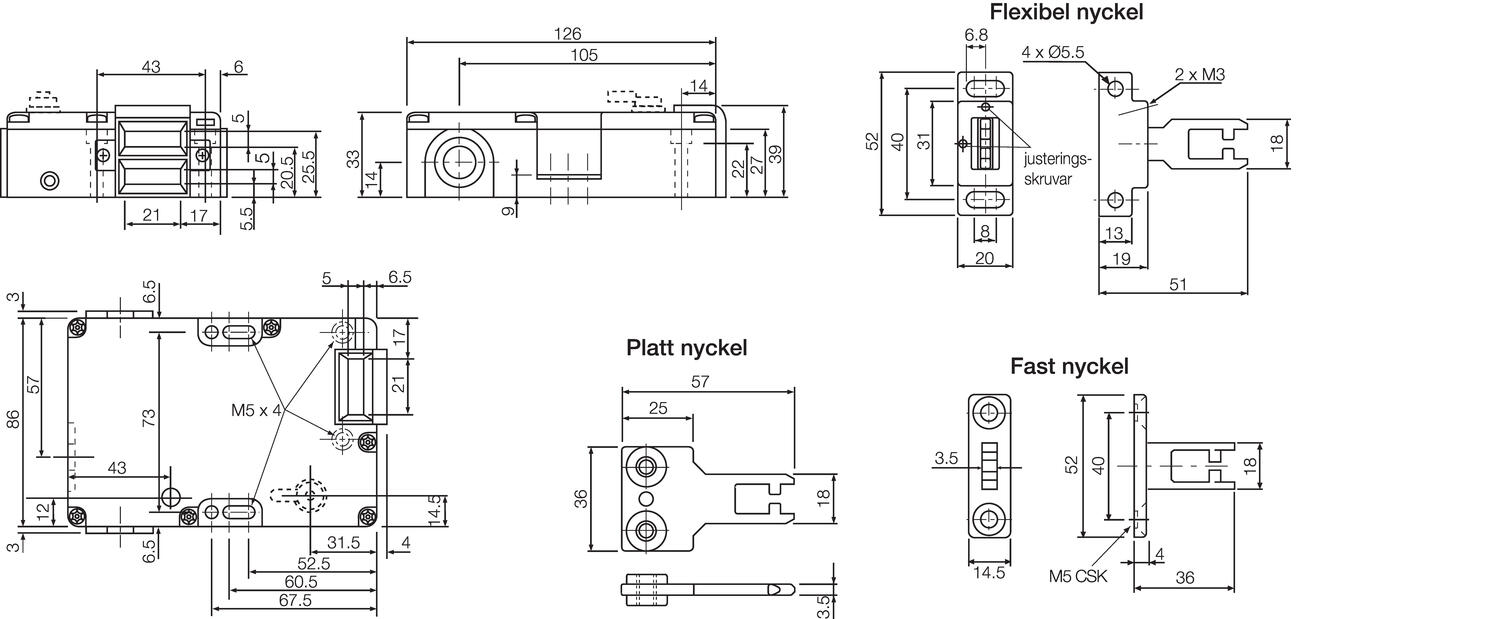

Size TLS-GD2 Powiększ

Wymiary (mm) TLS-GD2

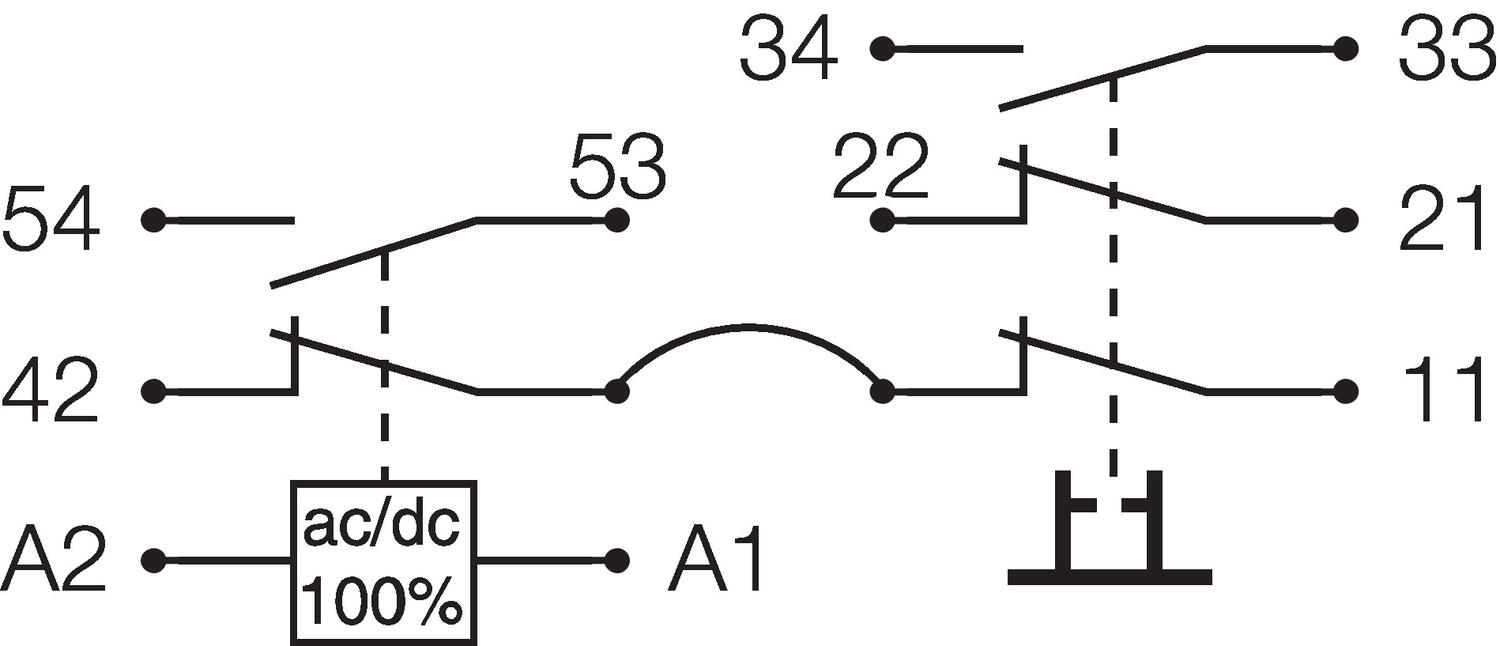

TLS1-TLS2 Powiększ

Polaczenie TLS1-GD2 i TLS2-GD2
(oslona/bramka zamknieta)

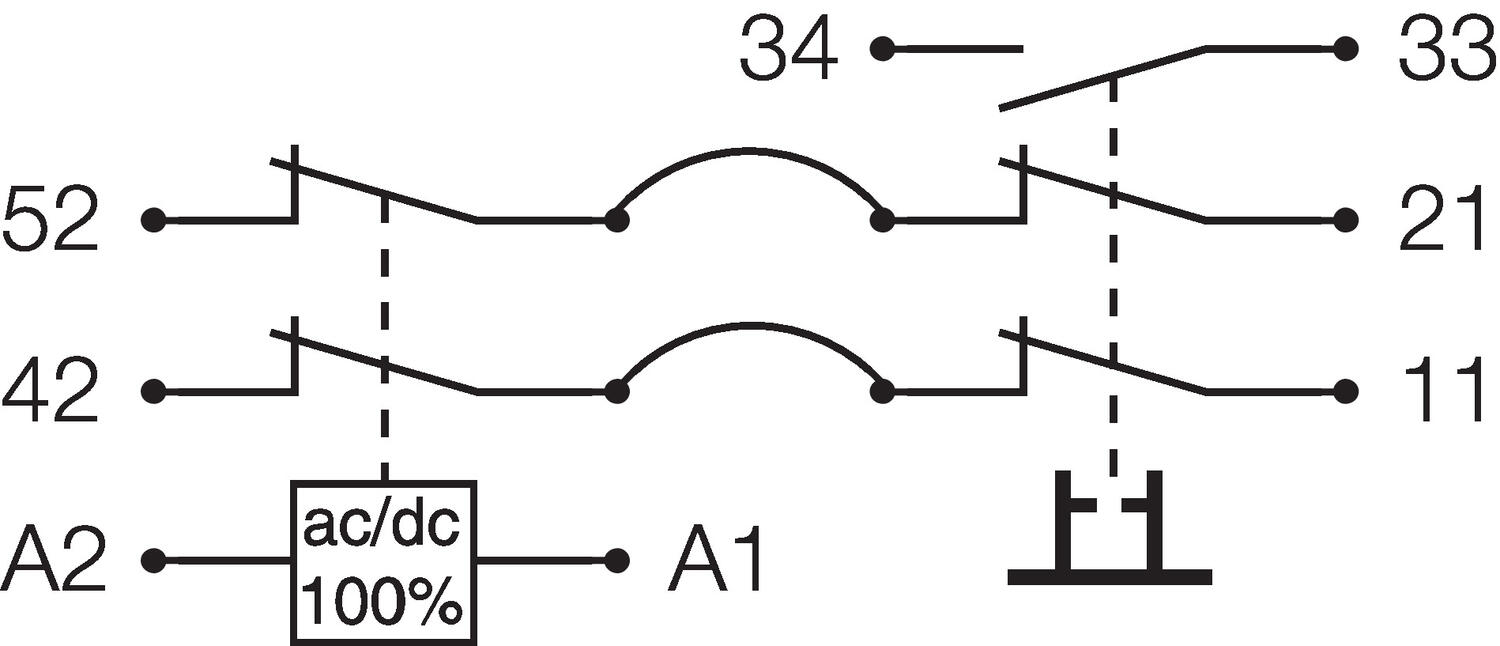

TLS3 Powiększ

Polaczenie TLS3-GD2
(oslona/bramka zamknieta)

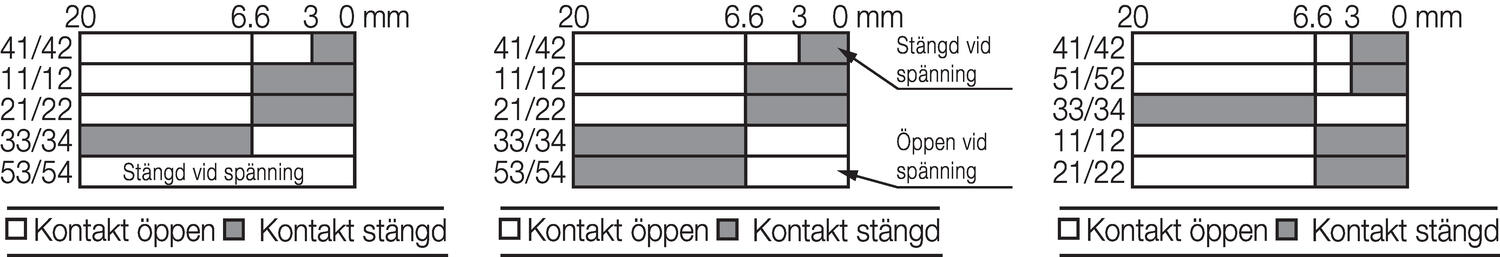

Engagement TLS-GD2 Powiększ

Polaczenie, status zestyków TLS-GD2.
Od lewej TLS1, TLS2 i TLS3.

Rysunki techniczne

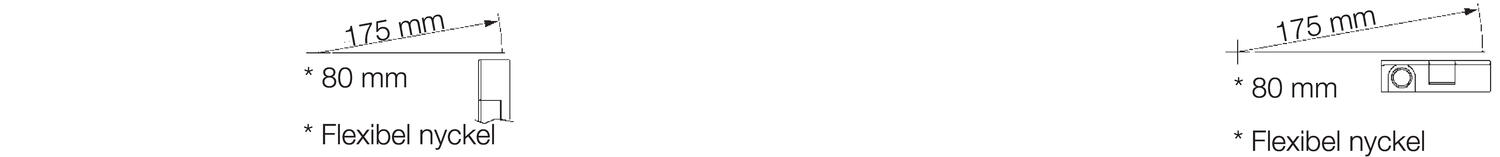

Least funtion radius at bottom entrance respectively frontal entrance Powiększ

Minimalny promien ruchu dla wejscia górnego, Minimalny promien ruchu dla wejscia przedniego.

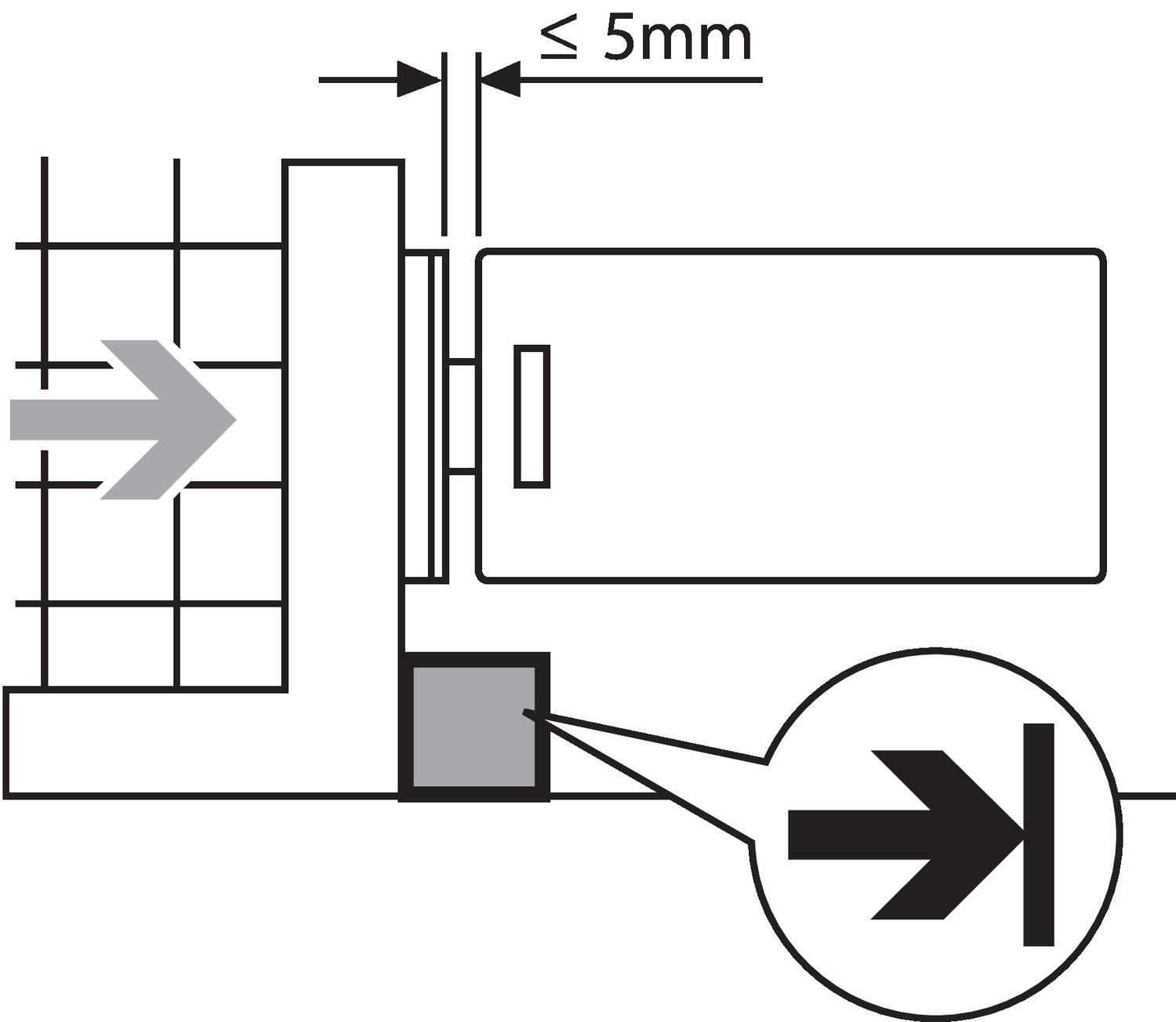

TLS_mellanrum.eps Powiększ

Maksymalna odleglosc miedzy kluczem a wylacznikiem.

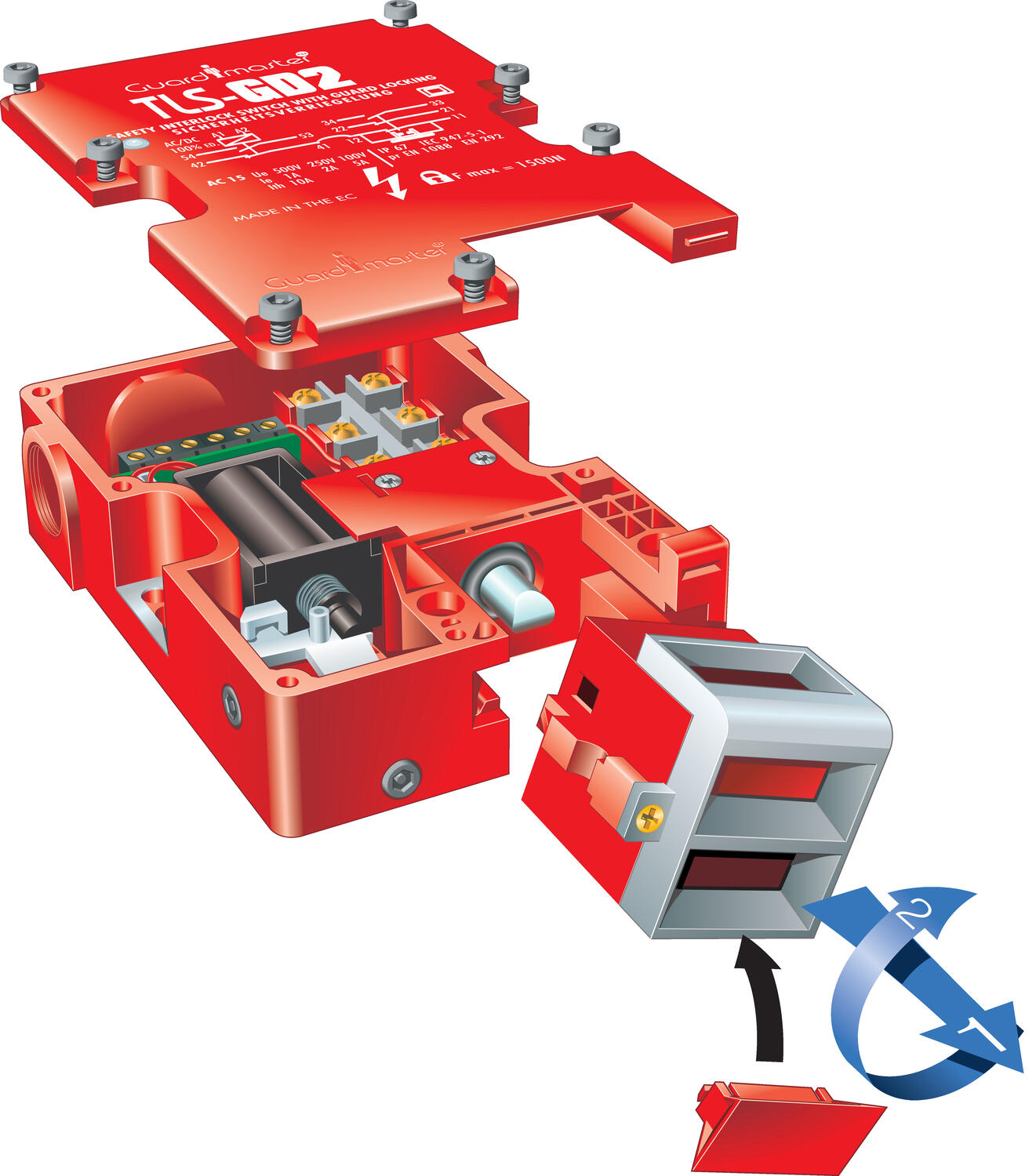

Four possible key entrances Powiększ

Cztery pozycje wejscia klucza.
1. Wyciagnac.
2. Obrócic.

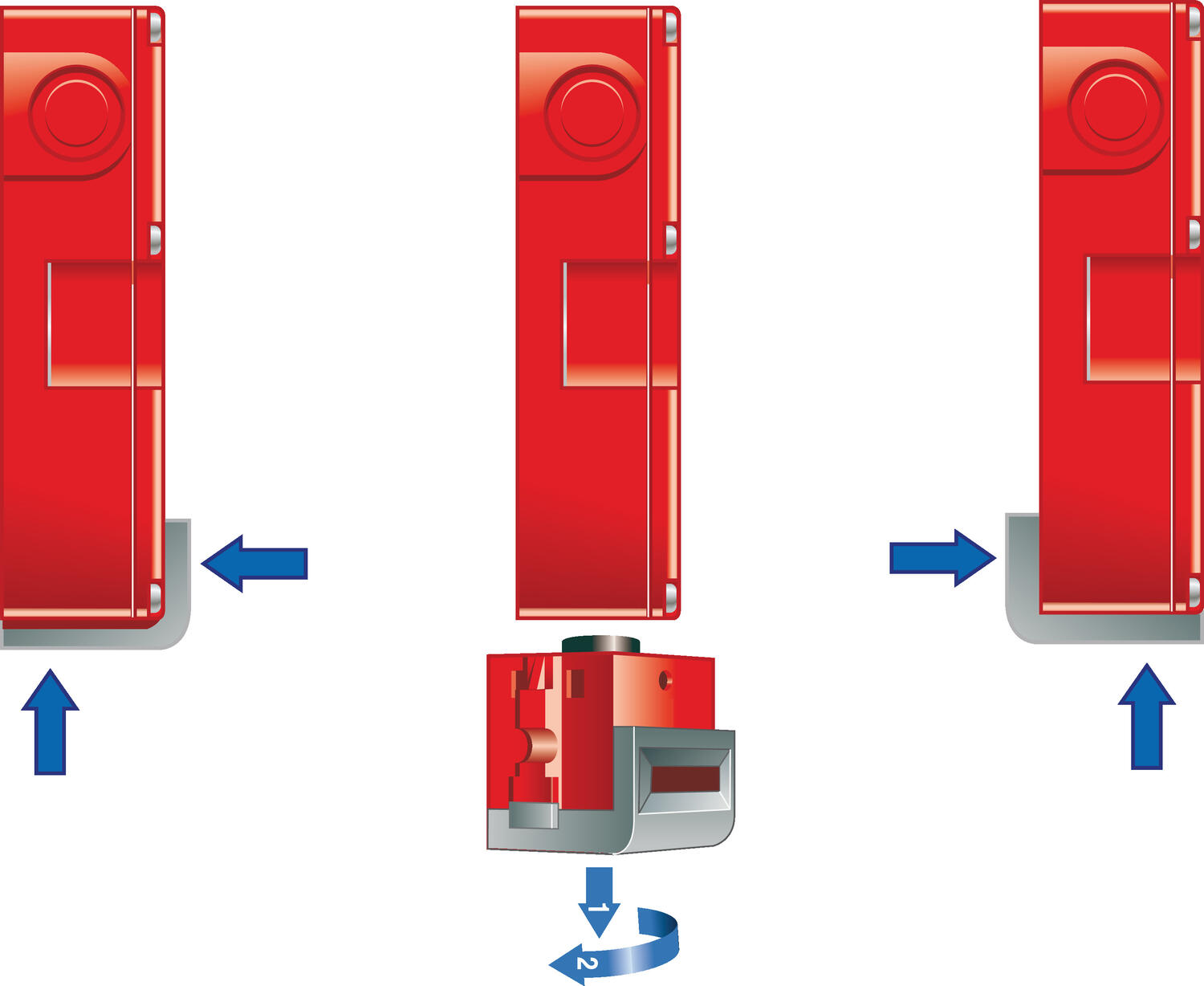

The head can rotate 180 degrees which gives four possible key entrances Powiększ

Glowica obraca sie o 180°, co zapewnia cztery pozycje wejscia klucza.

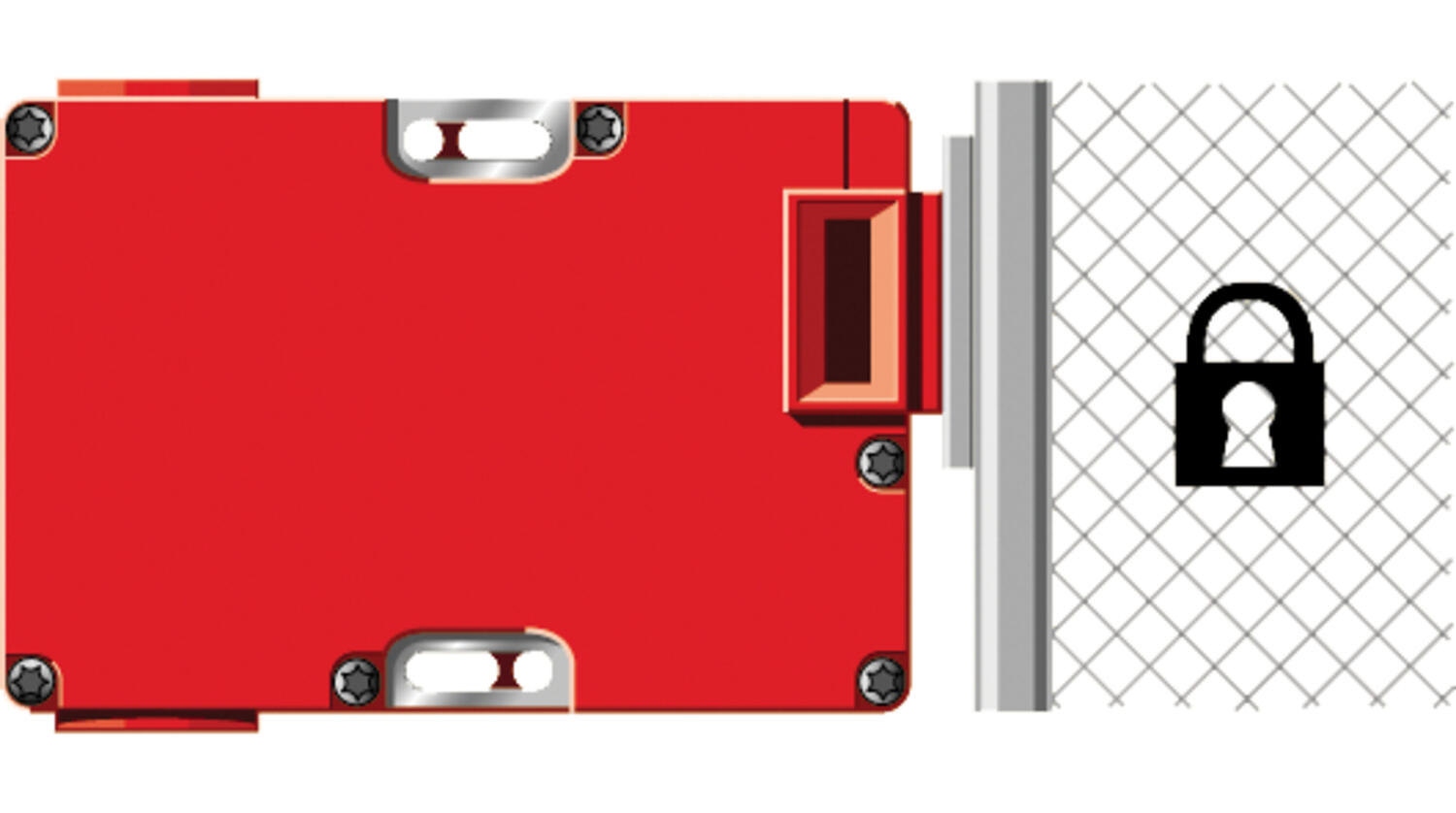

Clamping force 2000N Powiększ

Sila ryglowania 2000N.

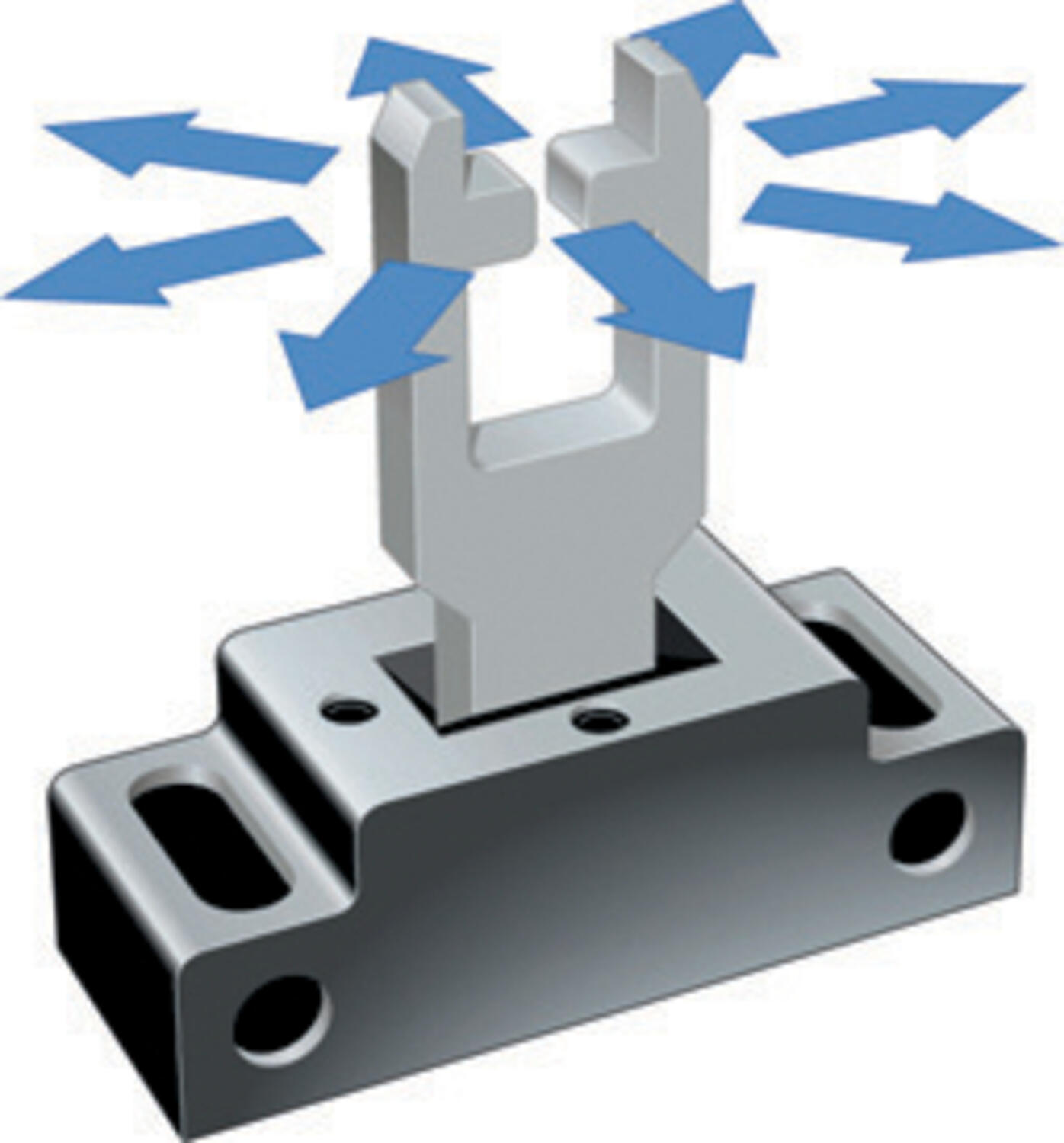

Flexible key. 15 degrees flexibility in al angls. It is possible to lock in pre-set position Powiększ

Klucz elastyczny
15° ruch swobodny w kazdym kierunku.

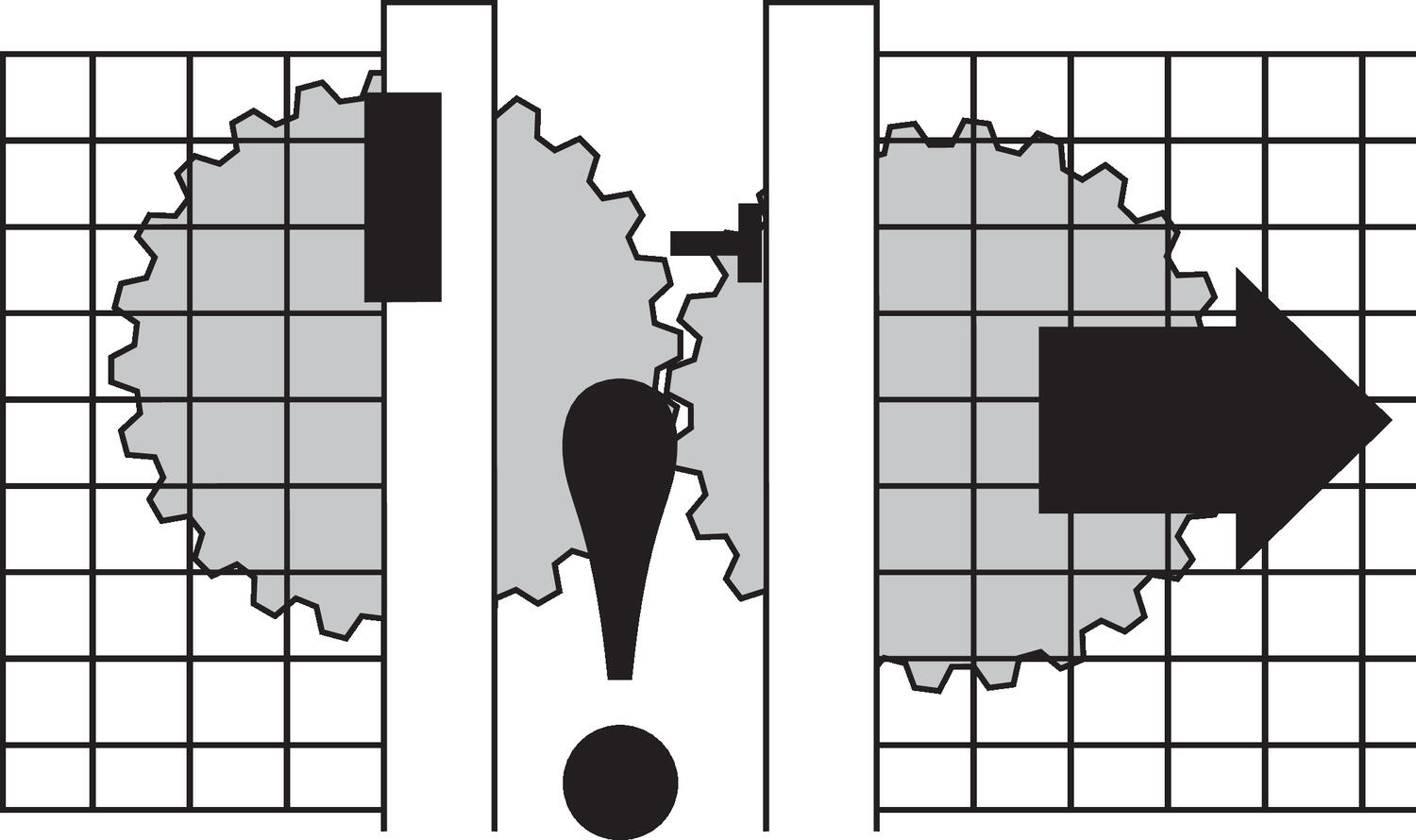

Lockable key breakers NB! Be assured that the aperture remains locked until the machine is in safe position Powiększ

UWAGA!
Zwróc uwage na to, aby oslona byla zamknieta az do chwili, gdy maszyna znajdzie sie w bezpiecznym polozeniu. Mozna to latwo nadzorowac za pomoca przekazników nadzorujacych.

Opis produktu

Wyłącznik blokujący z ryglowaniem, siła ryglowania >2000N. Zwalnia klucz (otwiera furtkę/drzwi) kiedy maszyna znajduje się w bezpiecznym położeniu. Stalowe wejście klucza zwiększa trwałość mechaniczną. Dodatkowo wyposażony w zestyki sygnalizujące stan cewki rygla.

Akcesoria

Podobne produkty

Warianty produktu Funkcja ryglowania Funkcja styków Napięcie zasilania Podłączenie kabla Cena

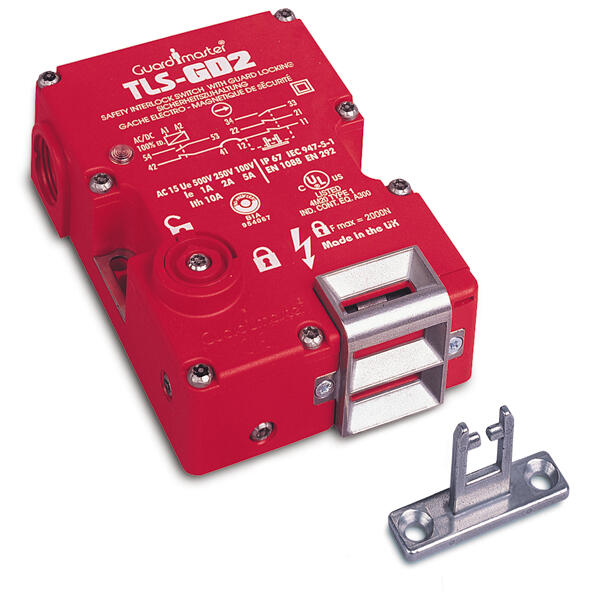

Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS1-GD2 24V AC/DC bez klucza
Nr produktu:
440G-T27121 Skopiowano
Odryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
24 V AC/DC
3xM20
Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS1-GD2 110V AC bez klucza
Nr produktu:
440G-T27124 Skopiowano
Odryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
110 V AC
3xM20
Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS1-GD2 230V AC bez klucza
Nr produktu:
440G-T27123 Skopiowano
Odryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
230 V AC
3xM20
Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS2-GD2 24V AC/DC bez klucza
Nr produktu:
440G-T27127 Skopiowano
Ryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
24 V AC/DC
3xM20
Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS2-GD2 110V AC bez klucza
Nr produktu:
440G-T27132 Skopiowano
Ryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
110 V AC
3xM20
Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS2-GD2 230V AC bez klucza
Nr produktu:
440G-T27129 Skopiowano
Ryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
230 V AC
3xM20
Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS3-GD2 24V AC/DC bez klucza
Nr produktu:
440G-T27134 Skopiowano
Odryglowanie napięciem
4 NC+1 NO (patrz schemat połączeń)
24 V AC/DC
3xM20
Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS3-GD2 230V AC bez klucza
Nr produktu:
440G-T27136 Skopiowano
Odryglowanie napięciem
4 NC+1 NO (patrz schemat połączeń)
230 V AC
3xM20
Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS3-GD2 110V AC bez klucza
Nr produktu:
440G-T27138 Skopiowano
Odryglowanie napięciem
4 NC+1 NO (patrz schemat połączeń)
110 V AC
3xM20
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS1-GD2 24V AC/DC, klucz standardowy
Nr produktu:
440G-T27251 Skopiowano
Odryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
24 V AC/DC
3xM20
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS1-GD2 24V AC/DC, klucz elastyczny
Nr produktu:
440G-T27252 Skopiowano
Odryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
24 V AC/DC
3xM20
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS1-GD2 110V AC, klucz standardowy
Nr produktu:
440G-T27253 Skopiowano
Odryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
110 V AC
3xM20
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS1-GD2 110V AC, klucz elastyczny
Nr produktu:
440G-T27254 Skopiowano
Odryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
110 V AC
3xM20
Photo of lockable key breaker TLS-GD2
Wyłącznik ryglujący TLS2-GD2 24V AC/DC, klucz standardowy
Nr produktu:
440G-T27255 Skopiowano
Ryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
24 V AC/DC
3xM20
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS2-GD2 24V AC/DC, klucz elastyczny
Nr produktu:
440G-T27256 Skopiowano
Ryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
24 V AC/DC
3xM20
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS2-GD2 110V AC, klucz elastyczny
Nr produktu:
440G-T27258 Skopiowano
Ryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
110 V AC
3xM20
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS3-GD2 24V AC/DC, klucz standardowy
Nr produktu:
440G-T27259 Skopiowano
Odryglowanie napięciem
4 NC+1 NO (patrz schemat połączeń)
24 V AC/DC
3xM20
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS3-GD2 24V AC/DC, klucz elastyczny
Nr produktu:
440G-T27260 Skopiowano
Odryglowanie napięciem
4 NC+1 NO (patrz schemat połączeń)
24 V AC/DC
3xM20
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS1-GD2 24V AC/DC, kl. standard, zl M23
Nr produktu:
440G-T27234 Skopiowano
Odryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
24 V AC/DC
Złącze M23
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS2-GD2 24V AC/DC, klucz elast, zl M23
Nr produktu:
440G-T27241 Skopiowano
Ryglowanie napięciem
3 NC+2 NO (patrz schemat połączeń)
24 V AC/DC
Złącze M23
Photo of lockable key breaker TLS-GD2
Wylacznik ryglujacy TLS3-GD2 24V AC/DC, klucz elast, zl M23
Nr produktu:
440G-T27247 Skopiowano
Odryglowanie napięciem
4 NC+1 NO (patrz schemat połączeń)
24 V AC/DC
Złącze M23
