ALLEN-BRADLEY

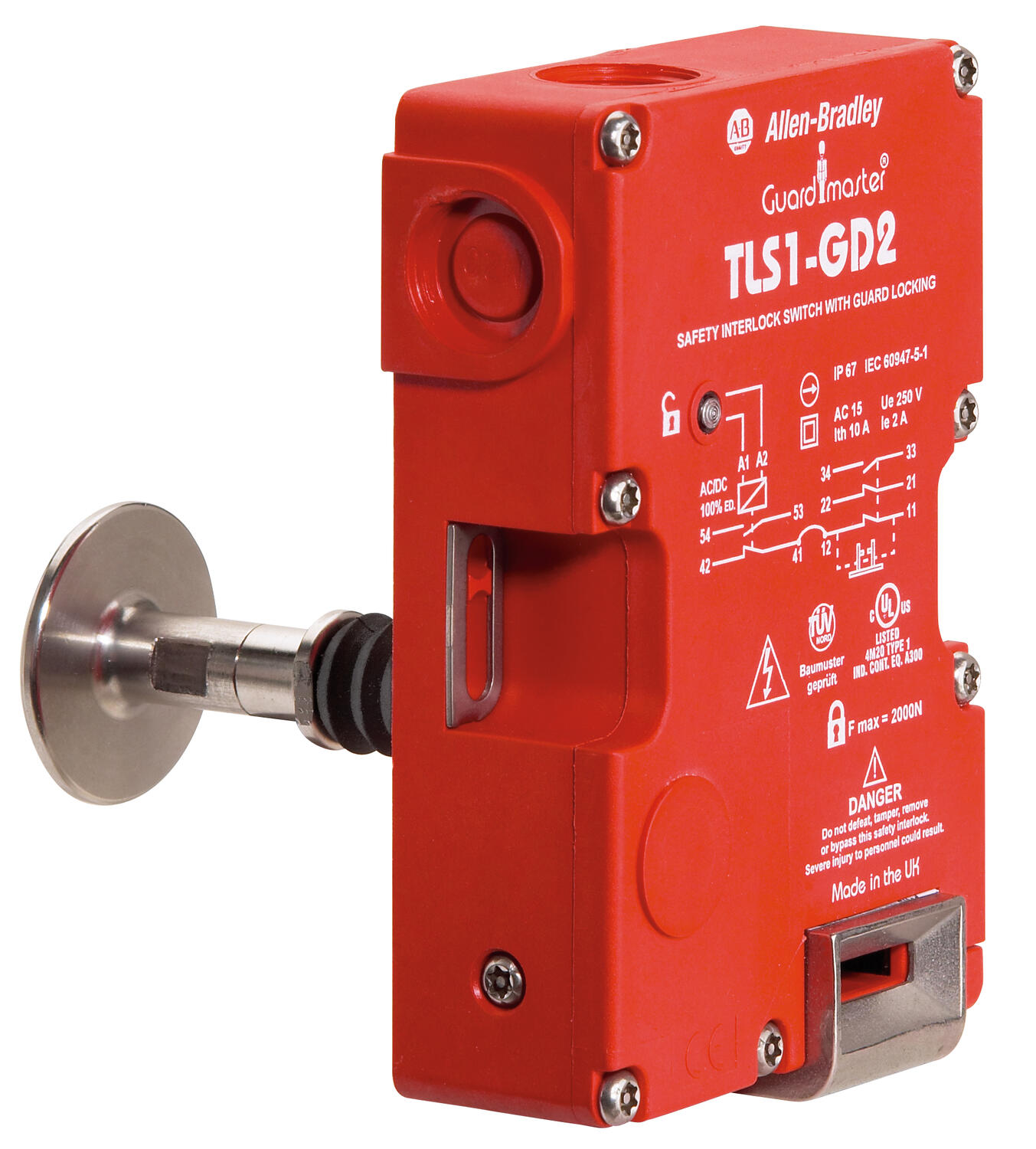

Wyłącznik ryglujący TLS-GD2 z mechanicznym zwolnieniem rygla

Wyłącznik z mechanicznym zwolnieniem rygla przeznaczony jest do zabezpieczania bramek, drzwi gdzie występuje możliwość zatrzaśnięcia osoby wewnątrz pomieszczenia. Przycisk bezpieczeństwa instalowany jest od wewnątrz strefy zagrożenia. Otwarcie wykonuje się przez przyciśnięcie metalowego przycisku wystającego ponad odbudowę wyłącznika. Przycisk jest dołączany do wyłącznika. Otwarcie wymaga naciśnięcia z siłą około 50 N, więc nie jest łatwe i wymaga dość mocnego naciśnięcia. Jest to jedyny tego typu wyłącznik który daje możliwość uwolnienia się osobie zatrzaśniętej w niebezpiecznej strefie. Reszta parametrów jak dla wyłączników TLS-GD2.

Pokaż więcej
  • Możliwość otwarcia bramki jeśli znajdujemy się wewnątrz zagrożonej strefy
  • Siła ryglowania klucza do 2000 N
  • Produkt z serii TLS-GD2

Wybrany wariant produktu

Wybrany wariant produktu

Specyfikacja techniczna

B10d 2x10^6
Częstotliwość max 1 Hz
Dopuszczenia BG, CCC, CE, cULus, TÜV
Funkcja ryglowania Odryglowanie napięciem
Funkcja styków 3 NC+2 NO (patrz schemat połączeń)
Maks. napięcie styku 500 V
Maks. prąd styku 10 A
Masa 0,4 kg
Materiał obudowy PTB
Materiał przycisku Stal nierdzewna
Materiał: klucz Stal nierdzewna
Max. temperatura pracy 60 °C
Min. napięcie/prąd zestyku 5V/5mA
Min. temperatura pracy -20 °C
Montaż, obudowa 4xM5
MTTFd 385 year
Napięcie zasilania 24 V AC/DC
Normy EN954-1, ENISO13849-1, EN1088, ISO12100, EN60947-5-1, EN60204-1, SS-EN ISO 14119:2013
Pobór mocy 7 W
Podłączenie kabla 3xM20
Siła ryglowania 2000 N
Stopień ochrony IP IP67, IP69K
Trwałość mechaniczna >10x10^6
Zgodność z EMC, LVD, MD

Wymiary i połączenia

TLS1-TLS2 Powiększ

Polaczenie TLS1-GD2 i TLS2-GD2
(oslona/bramka zamknieta)

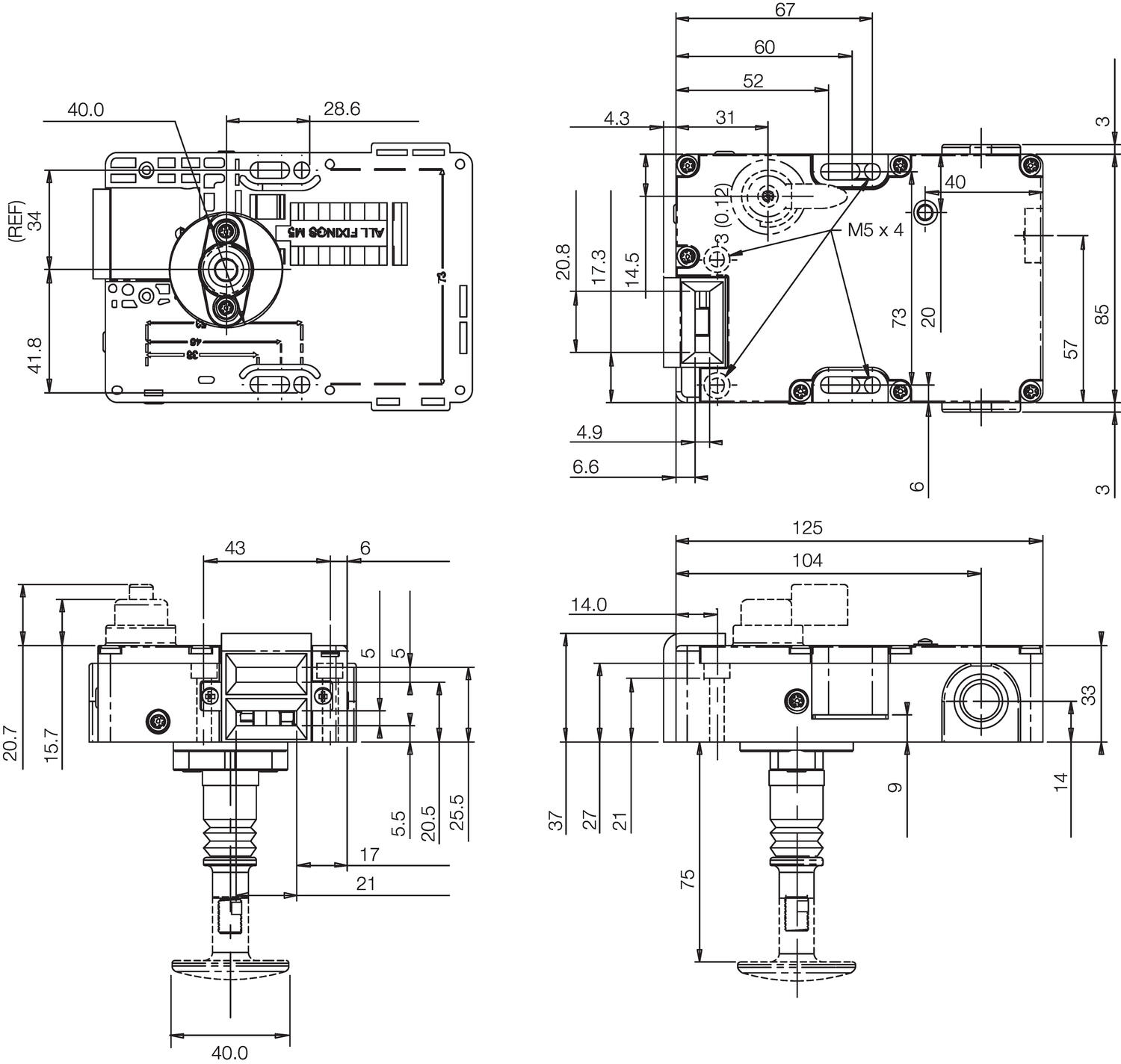

Dimension of TLS-GD2 Powiększ

Wymiary (mm) TLS-GD2-ER

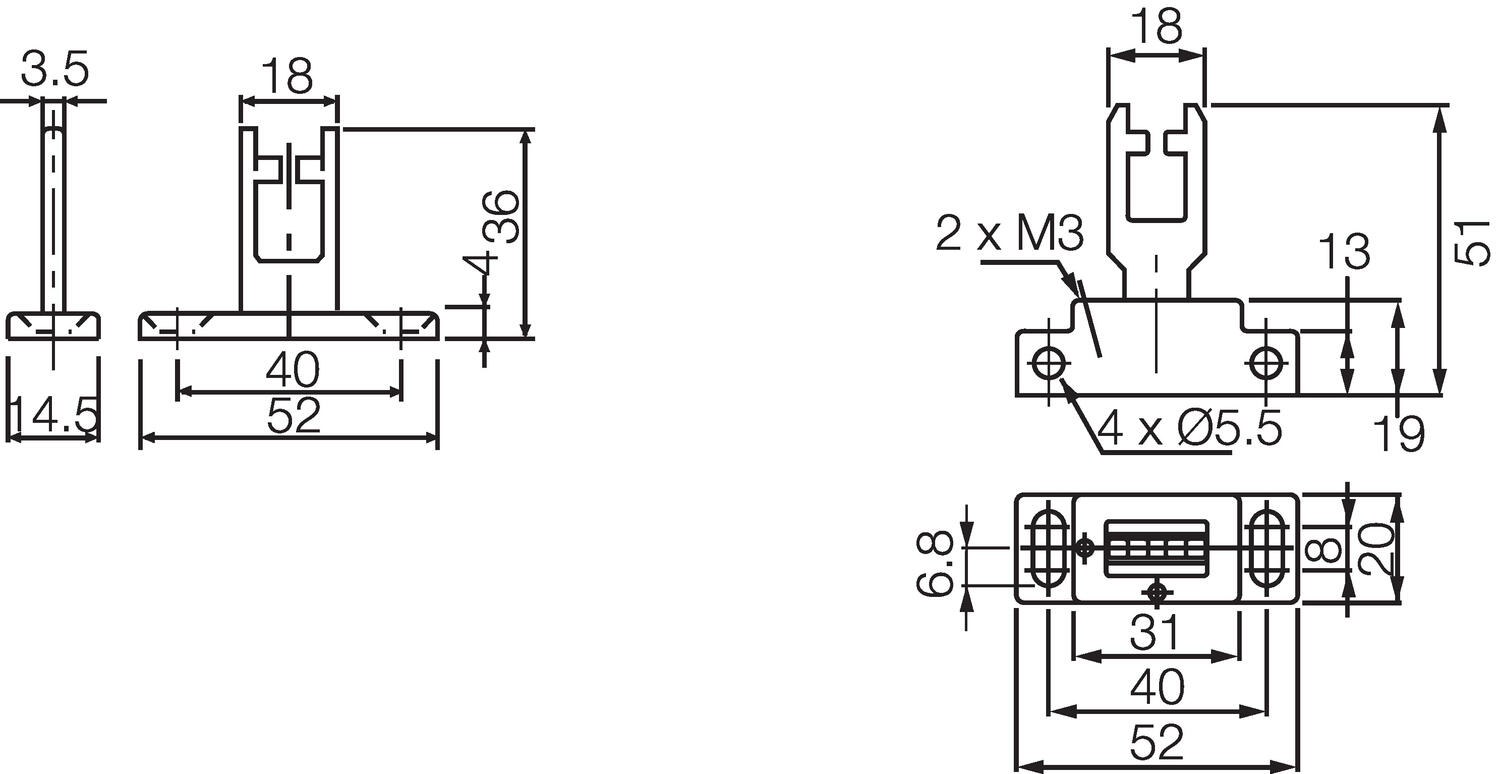

Size standard key respectively flexible key Powiększ

Wymiary (mm), klucz standardowy i elastyczny

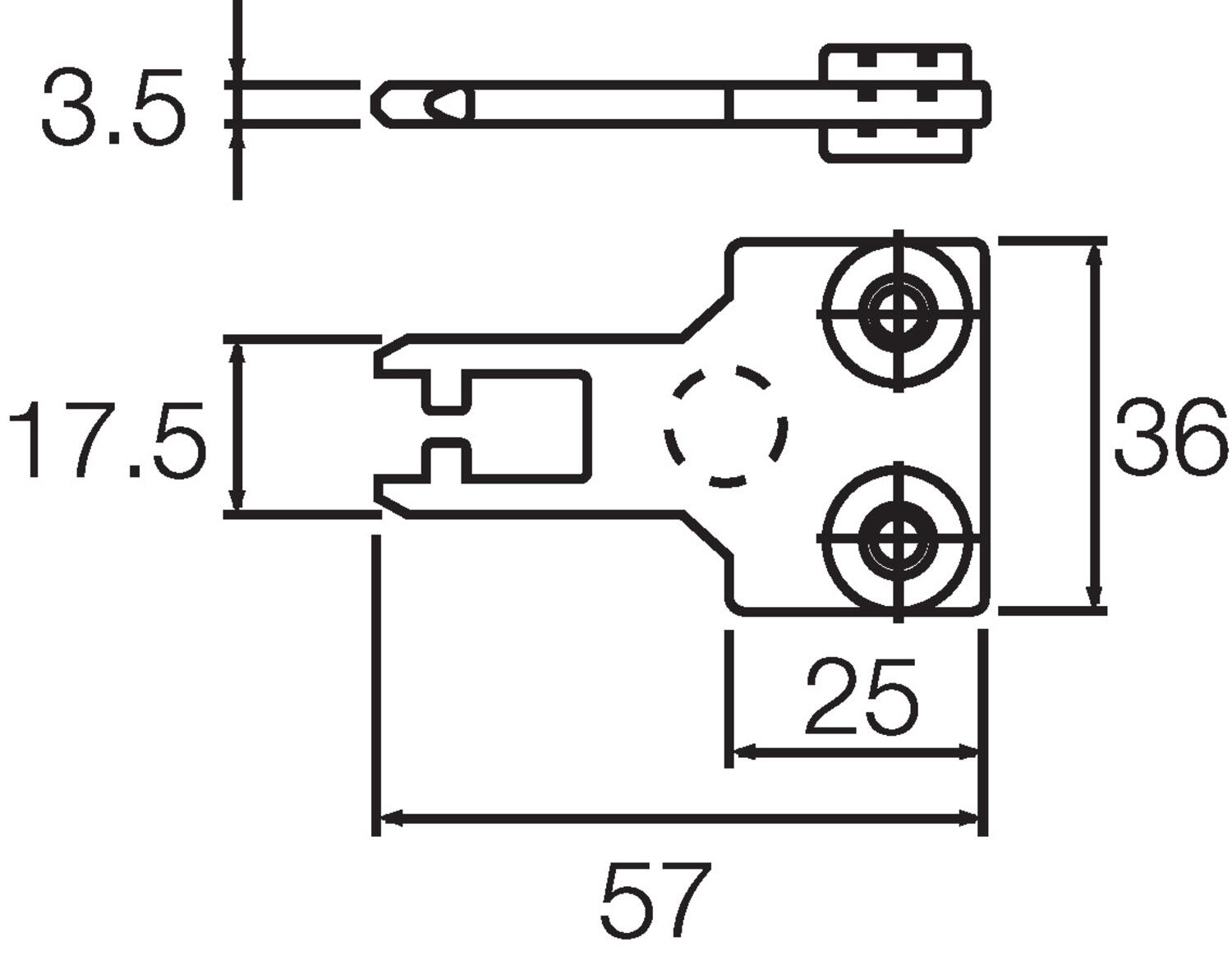

Size flat key respectively semi-flexible key Powiększ

Wymiary (mm), klucz plaski

Engagement TLS-GD2 Powiększ

Polaczenie, status zestyków TLS-GD2.
Od lewej TLS1, TLS2 i TLS3.

Rysunki techniczne

Least funtion radius at bottom entrance respectively frontal entrance Powiększ

Minimalny promien ruchu dla wejscia górnego, Minimalny promien ruchu dla wejscia przedniego.

Four possible key entrances Powiększ

Cztery pozycje wejscia klucza.
1. Wyciagnac.
2. Obrócic.

The head can rotate 180 degrees which gives four possible key entrances Powiększ

Glowica obraca sie o 180°, co zapewnia cztery pozycje wejscia klucza.

Clamping force 2000N Powiększ

Sila ryglowania 2000N.

Flexible key. 15 degrees flexibility in al angls. It is possible to lock in pre-set position Powiększ

Klucz elastyczny
15° ruch swobodny w kazdym kierunku.

Lockable key breakers

NB! Be assured that the aperture remains locked until the machine is in safe position Powiększ

UWAGA!
Zwróc uwage na to, aby oslona byla zamknieta az do chwili, gdy maszyna znajdzie sie w bezpiecznym polozeniu. Mozna to latwo nadzorowac za pomoca przekazników nadzorujacych.

Opis produktu

Wyłącznik z mechanicznym zwolnieniem rygla przeznaczony jest do zabezpieczania bramek, drzwi gdzie występuje możliwość zatrzaśnięcia osoby wewnątrz pomieszczenia. Przycisk bezpieczeństwa instalowany jest od wewnątrz strefy zagrożenia. Otwarcie wykonuje się przez przyciśnięcie metalowego przycisku wystającego ponad odbudowę wyłącznika. Przycisk jest dołączany do wyłącznika. Otwarcie wymaga naciśnięcia z siłą około 50 N, więc nie jest łatwe i wymaga dość mocnego naciśnięcia. Jest to jedyny tego typu wyłącznik który daje możliwość uwolnienia się osobie zatrzaśniętej w niebezpiecznej strefie. Reszta parametrów jak dla wyłączników TLS-GD2.

Akcesoria

Podobne produkty

Powiązane

Nowości

Wielofunkcyjne urządzenie dostępu UGB-KLTM

UGB-KLTM to wielofunkcyjne urządzenie, zapewniające zintegrowaną ochronę i kompleksową kontrolę dostępu. Produkt jest przeznaczony do aplikacji, w których operator ma pełny dostęp do niebezpiecznej strefy.

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Akademia OEM

Systemy kontroli dostępu

Mechaniczne systemy kontroli dostępu są łatwe w instalacji i służą do otwierania włazów i bram w aplikacjach, w których występuje zagrożenie powodowane przez ruchome części maszyn. W tym artykule dowiesz się więcej o zaletach systemów kontroli dostępu.

Nowości

Kurtyny świetlne bezpieczeństwa w przemyśle

Seria SH4 to kompletna rodzina kurtyn świetlnych bezpieczeństwa, które nie tylko spełniają wysokie wymagania dotyczące działania i odporności na warunki otoczenia w przemyśle, ale także przenoszą bezpieczeństwo na nowy poziom.

Nowości

Programowalny sterownik bezpieczeństwa HSC-A100-ENC do aplikacji AGV

HSC-A100-ENC jest programowalnym sterownikiem bezpieczeństwa, który umożliwia sterowanie pracą do 6 skanerów bezpieczeństwa połączonych interfejsem komunikacyjnym. Zawiera interfejsy pozwalające na podłączenie do 4 enkoderów. Posiada 16 cyfrowych wejść bezpieczeństwa, 6 bezpiecznych wyjść cyfrowych, 2 wyjścia przekaźnikowe oraz 2 wyjścia testowe.

Akademia OEM

Podstawowe informacje o manometrach

W artykule przedstawiamy podstawowe informacje na temat manometrów. Wyjaśniamy różnice pomiędzy ich typami, omawiamy najważniejsze pojęcia oraz podpowiadamy, na co zwrócić uwagę przy zakupie manometru.

Warianty produktu Funkcja styków Cena
3 NC+2 NO (patrz schemat połączeń)
4 NC+1 NO (patrz schemat połączeń)

Wybrany wariant

Wybierz wariant produktu z listy
