Wyłącznik magnetyczny Ferrogard FRS2

Wyłącznik FRS2 wyposażony jest w zestyk bezpieczeństwa do połączenia z przekaźnikiem bezpieczeństwa oraz zestyk sygnałowy do sygnalizacji. Dzięki dużej tolerancji wynoszącej 12 mm dla załączenia i 23 mm dla wyłączenia, wyłączniki można wykorzystywać w większości zastosowań. Wyłącznik jest również dostępny ze złączem pozwalającym na prosty montaż i wymianę. Wyłącznik magnetyczny Ferrogard nie wymaga specjalnie przystosowanego przekaźnika bezpieczeństwa i można go podłączyć do dowolnego przekaźnika bezpieczeństwa, np. jednego z przekaźników z naszej serii MSR. Zestyk bezpieczny jest zamknięty, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).

Dane techniczne

Funkcje zestyków

1NC + 1NO

Stopień ochrony

IP67

Temperatura pracy

-10 °C do +65 °C

Podłączenie

2 m przewód, złącze M12

Materiał obudowa

ABS

Trwałość

>106

Zestyki bezpieczeństwa :

Maks. napięcie AC/DC

250 V/24 V

Maks. prąd AC/DC

2 A/1 A

Zalecane bezpieczniki AC/DC

1.6 A/0.8 A (szybkie)

Zestyki sygnałowe :

Maks. napięcie AC/DC

250 V/300 V

Maks. prąd AC/DC

15 VA/10 W

Montaż

4 x M4

Standard

EN1088, EN292 i EN60204-1

PFHd

3x10-7

MTTFd

385 lat

B10d

2x106

Zgodność z

MD, EMC, LVD

Atesty

Ce-marking, UL508 File number:E198865

Strefa działania :

Załączanie

12 mm

Wyłączanie

23 mm

Wibracje

7 - 15 G



Funkcja zestyków
(osłona/bramka zamknięta)

Z przewodem

FRS2-GD2.tif



Wymiary

(mm)

Size Ferrogard FRS2

Size Ferrogard FRS


Montaż

Assembling method, drawing





Nr katalogowy

Nr katalogowy

Nazwa

Funkcja zestyków

Typ

440N-G02002

Ferrogard FRS2 z kablem 2 m

1NC + 1NO

AC

440N-G02014

Ferrogard FRS2 z kablem 4 m

1NC + 1NO

AC

440N-G02038

Ferrogard FRS2 z kablem 6 m

1NC + 1NO

AC

440N-G02033

Ferrogard FRS2 z kablem 8 m

1NC + 1NO

AC

440N-G02019

Ferrogard FRS2 z kablem 10 m

1NC + 1NO

AC

440N-G02092

Ferrogard FRS2 z kablem 2 m

1NC + 1NO

DC

440N-G02093

Ferrogard FRS2 ze złączem 4-pin M12

1NC + 1NO

AC

440N-G02094

Ferrogard FRS2 ze złączem 4-pin M12

1NC + 1NO

DC

440N-A02005

Aktywator, FRS1, FRS2, FRS20 i FRS21







Schematy połączeń

ferrogard1.tif

ferrogard2.tif

1.
Dwukanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

2.
Dwukanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.





Ferrogard3.tif

Ferrogard4.tif

3.
Jednokanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

4.
Jednokanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.



Download

Instrukcje



Produkt

Opis

Format pliku



Ferrogard

Instrukcja instalacji

PDF

Pobierz



Rysunki CAD



Produkt

Opis

Format pliku



Ferrogard 2

Rysunek CAD

STEP

Pobierz

Ferrogard 2 (złącze)

Rysunek CAD

STEP

Pobierz

Ferrogard 2 aktywator

Rysunek CAD

STEP

Pobierz



Certyfikat



Produkt

Opis

Format pliku



Ferrogard

Deklaracja zgodności

PDF

Pobierz



Pokaż więcej
  • Tolerancja na niedopasowanie osłon
  • 1 zestyk bezpieczeństwa NC
  • 1 zestyk sygnalizacyjny NO
  • Dostępny ze złączem M12

Wybrany wariant produktu

ALLENBRADLEY.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Bezpiecznik wyjść 1,6 A
Funkcja styków 1 NC+1 NO
Maks. napięcie styku 250 V AC
Maks. prąd zestyku 2 A
Materiał ABS
MTTFd 385 year
Podłączenie kabla Kabel 2 m
Stopień ochrony IP IP67
Strefa działania: wyłączenie 23 mm
Strefa działania: załączenie 12 mm
Typ AC
Zakres temperatur do 65 °C
Zakres temperatur od -10 °C

Do pobrania

Wymiary i połączenia

Size Ferrogard FRS2 Powiększ

Size Ferrogard FRS" Powiększ

FRS2-fully grouted cable Powiększ

FRS2 QD-contact Powiększ

Two-channel engaging movement of emergency stop. Automatic reset. Powiększ

Dwukanalowe polaczenie wylacznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnetrznych.

Two-channel engaging movement f emergency stop. Automatic reset. Powiększ

Dwukanalowe polaczenie wylacznika awaryjnego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnetrznych.

187760_812.eps Powiększ

MSR127RP-connecting Powiększ

187757_812.eps Powiększ

187761_812.eps Powiększ

Connection sketch to MSR127 Powiększ

187758_812.eps Powiększ

Connection sketch to MSR131 Powiększ

187759_812.eps Powiększ

Podlaczenie Ferrogard do MSR127 Powiększ

Polaczenie dwukanalowe wylacznika magnetycznego.
Kasowanie reczne.
Nadzorowanie styczników zewnetrznych.

Rysunki techniczne

Opis produktu

Wyłącznik FRS2 wyposażony jest w zestyk bezpieczeństwa do połączenia z przekaźnikiem bezpieczeństwa oraz zestyk sygnałowy do sygnalizacji. Dzięki dużej tolerancji wynoszącej 12 mm dla załączenia i 23 mm dla wyłączenia, wyłączniki można wykorzystywać w większości zastosowań. Wyłącznik jest również dostępny ze złączem pozwalającym na prosty montaż i wymianę. Wyłącznik magnetyczny Ferrogard nie wymaga specjalnie przystosowanego przekaźnika bezpieczeństwa i można go podłączyć do dowolnego przekaźnika bezpieczeństwa, np. jednego z przekaźników z naszej serii MSR. Zestyk bezpieczny jest zamknięty, dopóki czujnik i magnes znajdują się blisko siebie (osłona/bramka zamknięta).

Dane techniczne

Funkcje zestyków

1NC + 1NO

Stopień ochrony

IP67

Temperatura pracy

-10 °C do +65 °C

Podłączenie

2 m przewód, złącze M12

Materiał obudowa

ABS

Trwałość

>106

Zestyki bezpieczeństwa :

Maks. napięcie AC/DC

250 V/24 V

Maks. prąd AC/DC

2 A/1 A

Zalecane bezpieczniki AC/DC

1.6 A/0.8 A (szybkie)

Zestyki sygnałowe :

Maks. napięcie AC/DC

250 V/300 V

Maks. prąd AC/DC

15 VA/10 W

Montaż

4 x M4

Standard

EN1088, EN292 i EN60204-1

PFHd

3x10-7

MTTFd

385 lat

B10d

2x106

Zgodność z

MD, EMC, LVD

Atesty

Ce-marking, UL508 File number:E198865

Strefa działania :

Załączanie

12 mm

Wyłączanie

23 mm

Wibracje

7 - 15 G



Funkcja zestyków
(osłona/bramka zamknięta)

Z przewodem

FRS2-GD2.tif



Wymiary

(mm)

Size Ferrogard FRS2

Size Ferrogard FRS


Montaż

Assembling method, drawing





Nr katalogowy

Nr katalogowy

Nazwa

Funkcja zestyków

Typ

440N-G02002

Ferrogard FRS2 z kablem 2 m

1NC + 1NO

AC

440N-G02014

Ferrogard FRS2 z kablem 4 m

1NC + 1NO

AC

440N-G02038

Ferrogard FRS2 z kablem 6 m

1NC + 1NO

AC

440N-G02033

Ferrogard FRS2 z kablem 8 m

1NC + 1NO

AC

440N-G02019

Ferrogard FRS2 z kablem 10 m

1NC + 1NO

AC

440N-G02092

Ferrogard FRS2 z kablem 2 m

1NC + 1NO

DC

440N-G02093

Ferrogard FRS2 ze złączem 4-pin M12

1NC + 1NO

AC

440N-G02094

Ferrogard FRS2 ze złączem 4-pin M12

1NC + 1NO

DC

440N-A02005

Aktywator, FRS1, FRS2, FRS20 i FRS21







Schematy połączeń

ferrogard1.tif

ferrogard2.tif

1.
Dwukanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

2.
Dwukanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.





Ferrogard3.tif

Ferrogard4.tif

3.
Jednokanałowe połączenie wyłącznika magnetycznego.
Nadzorowane kasowanie ręczne.
Nadzorowanie styczników zewnętrznych.

4.
Jednokanałowe połączenie wyłącznika magnetycznego.
Kasowanie automatyczne.
Nadzorowanie styczników zewnętrznych.



Download

Instrukcje



Produkt

Opis

Format pliku



Ferrogard

Instrukcja instalacji

PDF

Pobierz



Rysunki CAD



Produkt

Opis

Format pliku



Ferrogard 2

Rysunek CAD

STEP

Pobierz

Ferrogard 2 (złącze)

Rysunek CAD

STEP

Pobierz

Ferrogard 2 aktywator

Rysunek CAD

STEP

Pobierz



Certyfikat



Produkt

Opis

Format pliku



Ferrogard

Deklaracja zgodności

PDF

Pobierz



Akcesoria

Powiązane

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Akademia OEM

Systemy kontroli dostępu

Mechaniczne systemy kontroli dostępu są łatwe w instalacji i służą do otwierania włazów i bram w aplikacjach, w których występuje zagrożenie powodowane przez ruchome części maszyn. W tym artykule dowiesz się więcej o zaletach systemów kontroli dostępu.

Nowości

Kurtyny świetlne bezpieczeństwa w przemyśle

Seria SH4 to kompletna rodzina kurtyn świetlnych bezpieczeństwa, które nie tylko spełniają wysokie wymagania dotyczące działania i odporności na warunki otoczenia w przemyśle, ale także przenoszą bezpieczeństwo na nowy poziom.

Nowości

Programowalny sterownik bezpieczeństwa HSC-A100-ENC do aplikacji AGV

HSC-A100-ENC jest programowalnym sterownikiem bezpieczeństwa, który umożliwia sterowanie pracą do 6 skanerów bezpieczeństwa połączonych interfejsem komunikacyjnym. Zawiera interfejsy pozwalające na podłączenie do 4 enkoderów. Posiada 16 cyfrowych wejść bezpieczeństwa, 6 bezpiecznych wyjść cyfrowych, 2 wyjścia przekaźnikowe oraz 2 wyjścia testowe.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Warianty produktu Bezpiecznik wyjść Maks. napięcie styku Maks. prąd zestyku Materiał Podłączenie kabla Strefa działania: wyłączenie Strefa działania: załączenie Typ Cena

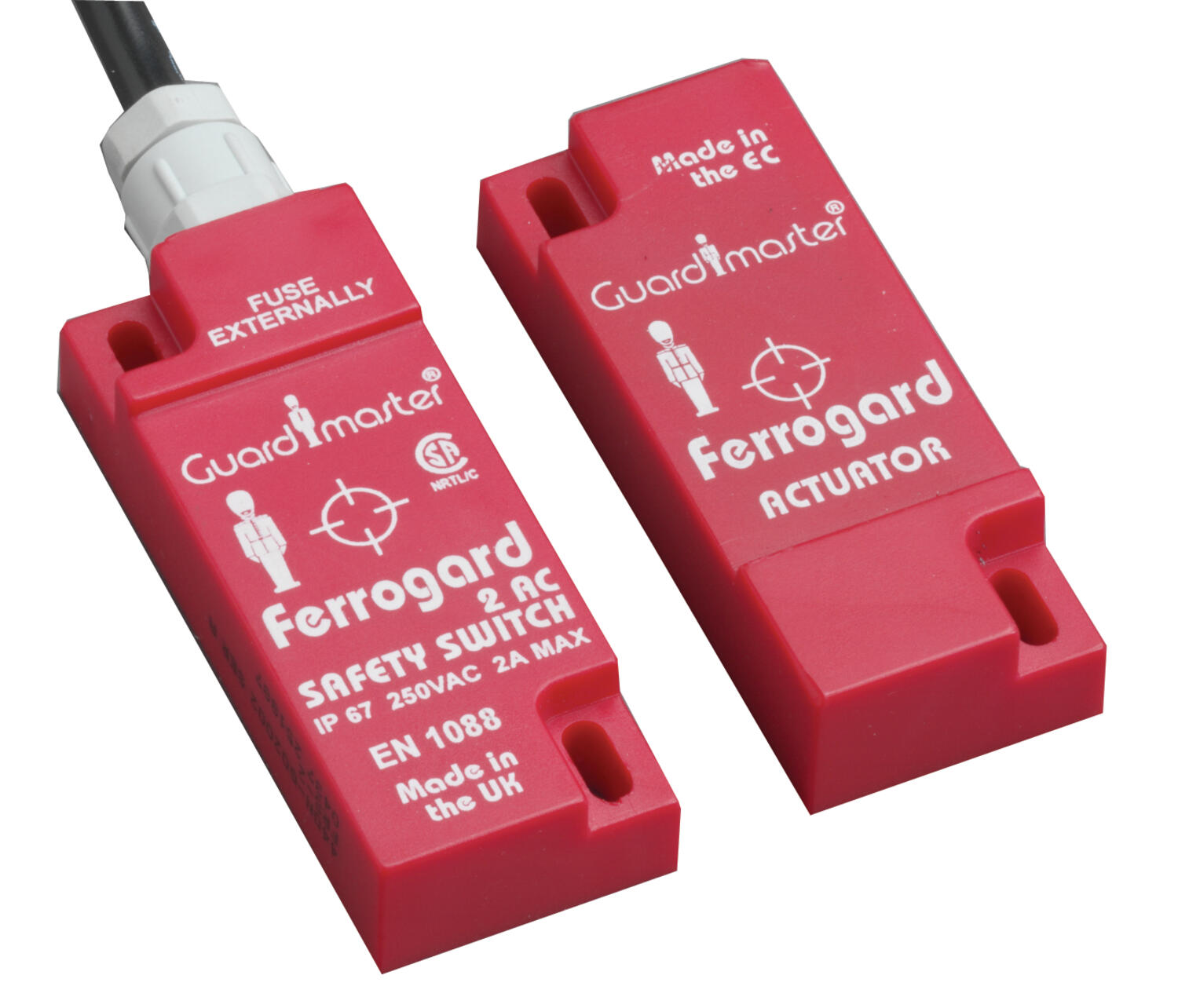

Photo of Ferrogard FRS2
