MGL - bezkontaktowy wyłącznik ryglujący RFID

Wyłączniki ryglujące MGL zapewniają najwyższy poziom bezpieczeństwa PLe zgodnie z EN ISO 13849-1. Wybór siły ryglowania pozwala na lepsze dopasowanie do każdej aplikacji. Działają one na zasadzie ”Power to Lock” czyli ryglowanie napięciem. Wyłącznik posiada 2 wyjścia bezpieczeństwa i jedno sygnałowe w celu dostarczenia informacji o pozycji drzwi. Dwie diody LED umożliwiają szybką diagnostykę i rozwiązywanie problemów. Wyłączniki można łączyć ze sobą szeregowo (max. 20). Dostępne są też wersje z unikalnym kodowaniem.

Diagnostyka

Status wyłącznika

Drzwi

LED zielony

LED żółty

Zaryglowany

Zamknięte

on

off

Odryglowany (cewka niezasilona)

Zamknięte

miga

off

Drzwi otwarte

Otwarte

off

on

Drzwi otwarte siłą

Otwarte

off

miga

Niepoprawny kod aktywatora

Zamknięte

miga

miga



Pokaż więcej
  • Duża lub średnia siła ryglowania
  • Wykonany z tworzywa sztucznego lub metalu
  • Brak dedykowanego kontrolera
  • Kodowanie RFID
  • Możliwość łączenia z innymi wyłącznikami szeregowo

Wybrany wariant produktu


Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Częstotliwość przełączania 1 Hz max
Długość przewodu 0,25 m
Dopuszczenia ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
Kategoria bezpieczeństwa 4
Kodowanie RFID
Materiał: obudowa Odlew z metalu
Min. napięcie/prąd zestyku 10V dc 1mA
Montaż 2 x M5
Napięcie zasilania 24V dc
Opcje wykonania Kodowanie standardowe
PL e
SIL 3
Siła ryglowania (F1Max) 1000 N
Stopień ochrony IP IP67
Strefa działania 1 mm załączenie, 10 mm wyłączenie
Temperatura pracy -25°C...+40°C
Typ kabla PVC 8-żyłowy
Wbudowana dioda LED Tak
Zestyki 2NC 1NO

Do pobrania

Wymiary i połączenia

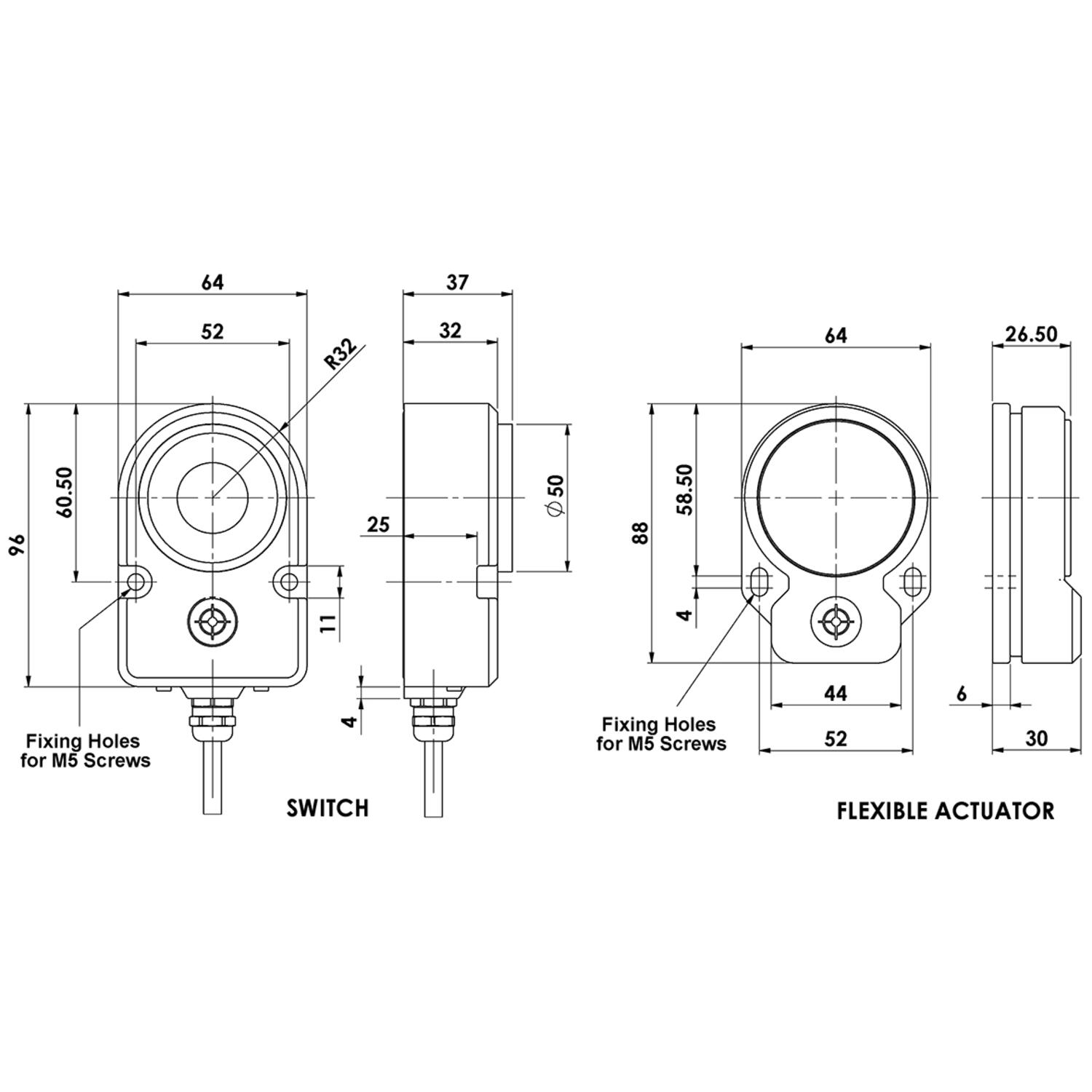

MGL2-M (Dimension).tif Powiększ

Wymiary MGL-2M (mm)

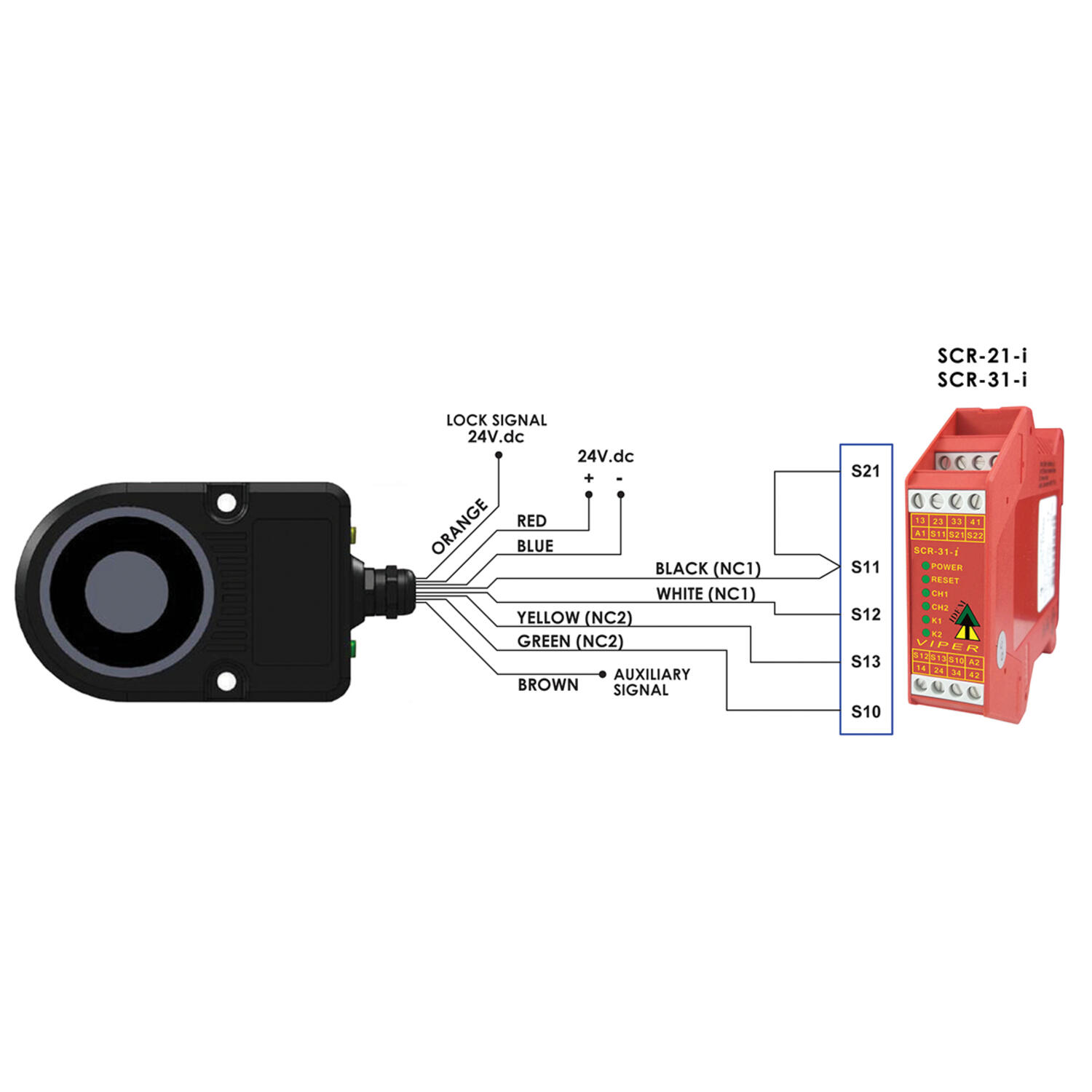

MGL with SCR2 _ SCR3.tif Powiększ

Polaczenie wylaczznika MGL z przekaznikiem bezpieczenstwa SCR-31-i

Rysunki techniczne

8 Core Cable MGL.tif Powiększ

Opis wyprowadzen kabli wylacznika MGL

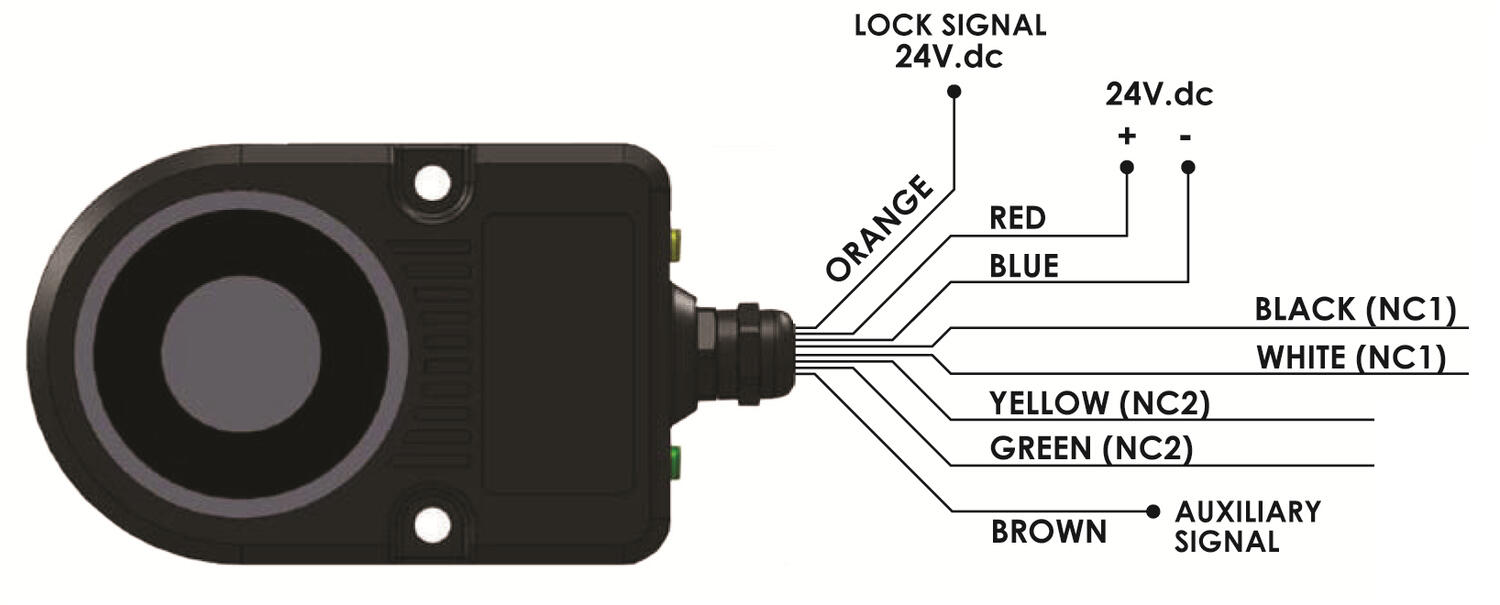

MGL wyprowadzenia.tif Powiększ

Opis wyprowadzen kabli wylacznika MGL

Opis produktu

Wyłączniki ryglujące MGL zapewniają najwyższy poziom bezpieczeństwa PLe zgodnie z EN ISO 13849-1. Wybór siły ryglowania pozwala na lepsze dopasowanie do każdej aplikacji. Działają one na zasadzie ”Power to Lock” czyli ryglowanie napięciem. Wyłącznik posiada 2 wyjścia bezpieczeństwa i jedno sygnałowe w celu dostarczenia informacji o pozycji drzwi. Dwie diody LED umożliwiają szybką diagnostykę i rozwiązywanie problemów. Wyłączniki można łączyć ze sobą szeregowo (max. 20). Dostępne są też wersje z unikalnym kodowaniem.

Diagnostyka

Status wyłącznika

Drzwi

LED zielony

LED żółty

Zaryglowany

Zamknięte

on

off

Odryglowany (cewka niezasilona)

Zamknięte

miga

off

Drzwi otwarte

Otwarte

off

on

Drzwi otwarte siłą

Otwarte

off

miga

Niepoprawny kod aktywatora

Zamknięte

miga

miga



Akcesoria

Podobne produkty

Powiązane

Nowości

Wielofunkcyjne urządzenie dostępu UGB-KLTM

UGB-KLTM to wielofunkcyjne urządzenie, zapewniające zintegrowaną ochronę i kompleksową kontrolę dostępu. Produkt jest przeznaczony do aplikacji, w których operator ma pełny dostęp do niebezpiecznej strefy.

Nowości

Nowy Skaner laserowy bezpieczeństwa UAM-05LPA z rozszerzoną funkcjonalnością

Popularny skaner laserowy bezpieczeństwa UAM-05 został zmodernizowany i teraz jest dostępny w nowej, ulepszonej wersji – UAM-05LPA. Dzięki zastosowaniu najnowocześniejszych technologii i udoskonalonym funkcjom jest on dostosowany do przyszłych wymagań w automatyce przemysłowej.

Akademia OEM

Systemy kontroli dostępu

Mechaniczne systemy kontroli dostępu są łatwe w instalacji i służą do otwierania włazów i bram w aplikacjach, w których występuje zagrożenie powodowane przez ruchome części maszyn. W tym artykule dowiesz się więcej o zaletach systemów kontroli dostępu.

Nowości

Kurtyny świetlne bezpieczeństwa w przemyśle

Seria SH4 to kompletna rodzina kurtyn świetlnych bezpieczeństwa, które nie tylko spełniają wysokie wymagania dotyczące działania i odporności na warunki otoczenia w przemyśle, ale także przenoszą bezpieczeństwo na nowy poziom.

Nowości

Programowalny sterownik bezpieczeństwa HSC-A100-ENC do aplikacji AGV

HSC-A100-ENC jest programowalnym sterownikiem bezpieczeństwa, który umożliwia sterowanie pracą do 6 skanerów bezpieczeństwa połączonych interfejsem komunikacyjnym. Zawiera interfejsy pozwalające na podłączenie do 4 enkoderów. Posiada 16 cyfrowych wejść bezpieczeństwa, 6 bezpiecznych wyjść cyfrowych, 2 wyjścia przekaźnikowe oraz 2 wyjścia testowe.

Akademia OEM

Podstawowe informacje o manometrach

W artykule przedstawiamy podstawowe informacje na temat manometrów. Wyjaśniamy różnice pomiędzy ich typami, omawiamy najważniejsze pojęcia oraz podpowiadamy, na co zwrócić uwagę przy zakupie manometru.

Warianty produktu Częstotliwość przełączania Długość przewodu Dopuszczenia Kategoria bezpieczeństwa Kodowanie Masa Materiał: obudowa Min. napięcie/prąd zestyku Montaż Napięcie zasilania Opcje wykonania PL SIL Siła ryglowania (F1Max) Stopień ochrony IP Strefa działania Temperatura pracy Typ kabla Wbudowana dioda LED Zestyki Cena

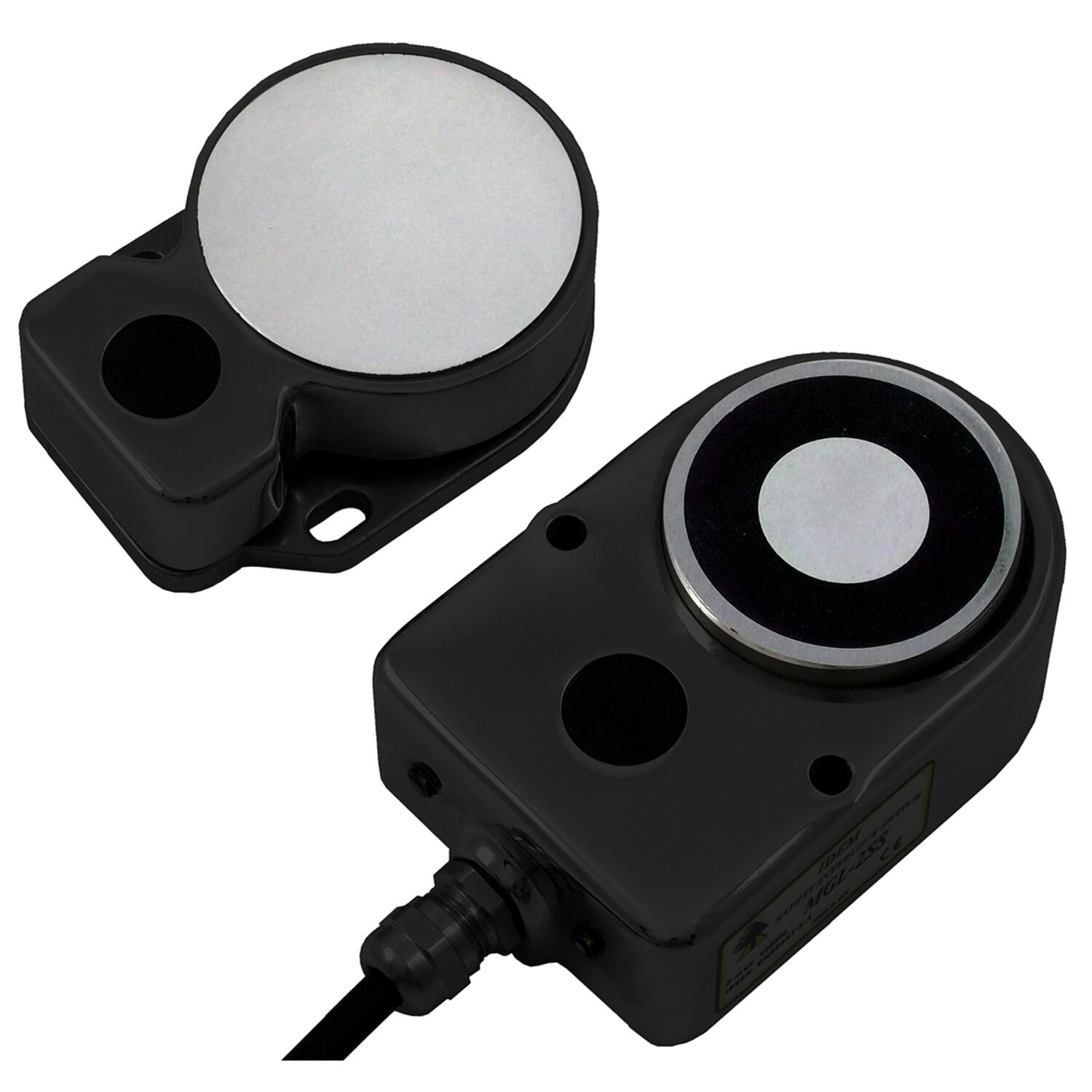

MGL-2M.tif
Wyłącznik ryglujący MGL-2M-M QC-M12
Nr produktu:
465006 Skopiowano
1 Hz max
0,25 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-2M.tif
Wylacznik ryglujacy MGL-2M-M 10m
Nr produktu:
465005 Skopiowano
1 Hz max
10 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-2M.tif
Wylacznik ryglujacy MGL-2M-M 5m
Nr produktu:
465004 Skopiowano
1 Hz max
5 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-2M.tif
Wylacznik ryglujacy MGL-2M-U QC-M12
Nr produktu:
465003 Skopiowano
1 Hz max
0,25 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-2M.tif
Wylacznik ryglujacy MGL-2M-U 10m
Nr produktu:
465002 Skopiowano
1 Hz max
10 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-2M.tif
Wylacznik ryglujacy MGL-2M-U 5m
Nr produktu:
465001 Skopiowano
1 Hz max
5 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO

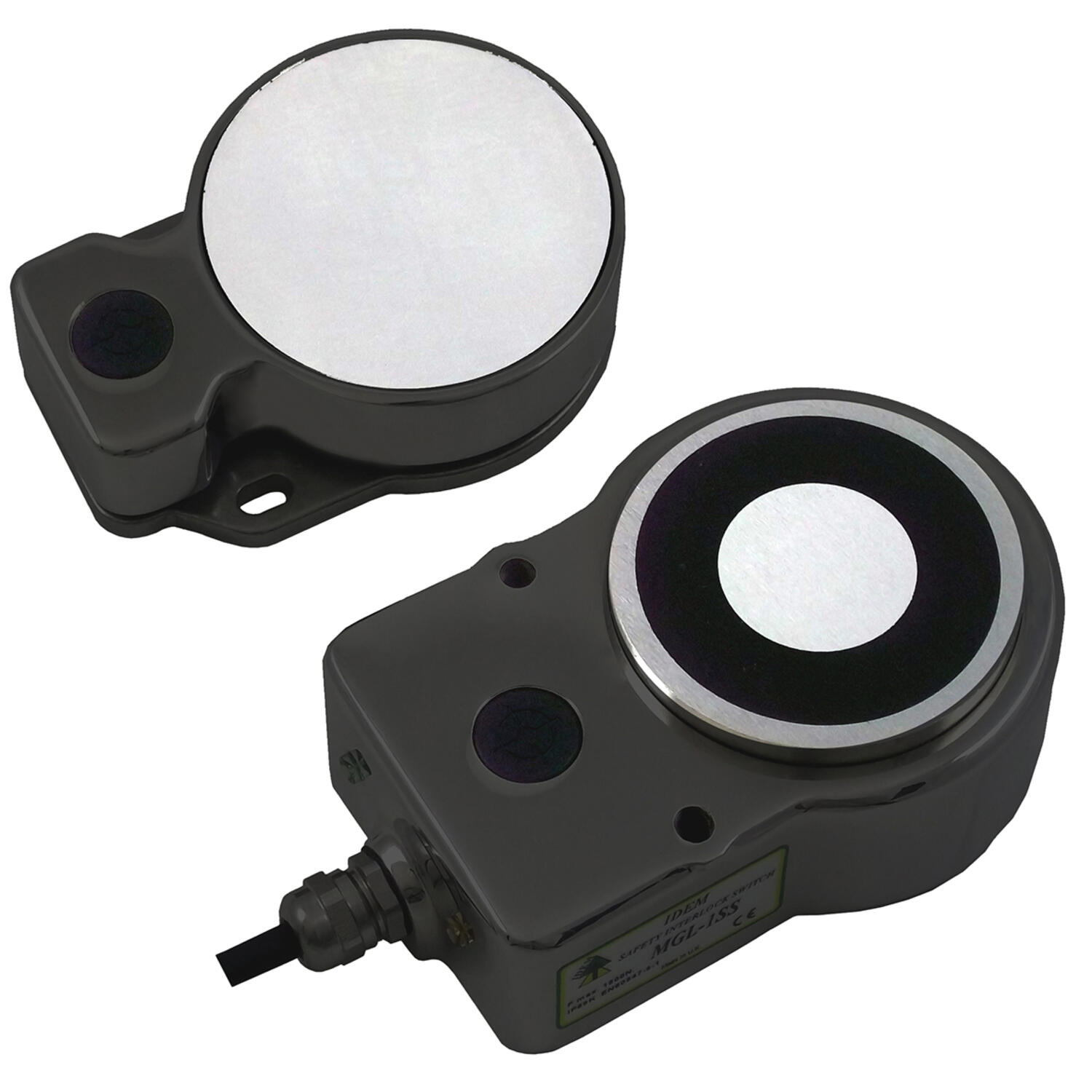

MGL-1M.tif
Wylacznik ryglujacy MGL-1M-M QC-M12
Nr produktu:
464006 Skopiowano
1 Hz max
0,25 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-1M.tif
Wylacznik ryglujacy MGL-1M-M 10m
Nr produktu:
464005 Skopiowano
1 Hz max
10 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-1M.tif
Wylacznik ryglujacy MGL-1M-M 5m
Nr produktu:
464004 Skopiowano
1 Hz max
5 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-1M.tif
Wylacznik ryglujacy MGL-1M-U QC-M12
Nr produktu:
464003 Skopiowano
1 Hz max
0,25 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-1M.tif
Wylacznik ryglujacy MGL-1M-U 10m
Nr produktu:
464002 Skopiowano
1 Hz max
10 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-1M.tif
Wylacznik ryglujacy MGL-1M-U 5m
Nr produktu:
464001 Skopiowano
1 Hz max
5 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Odlew z metalu
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO

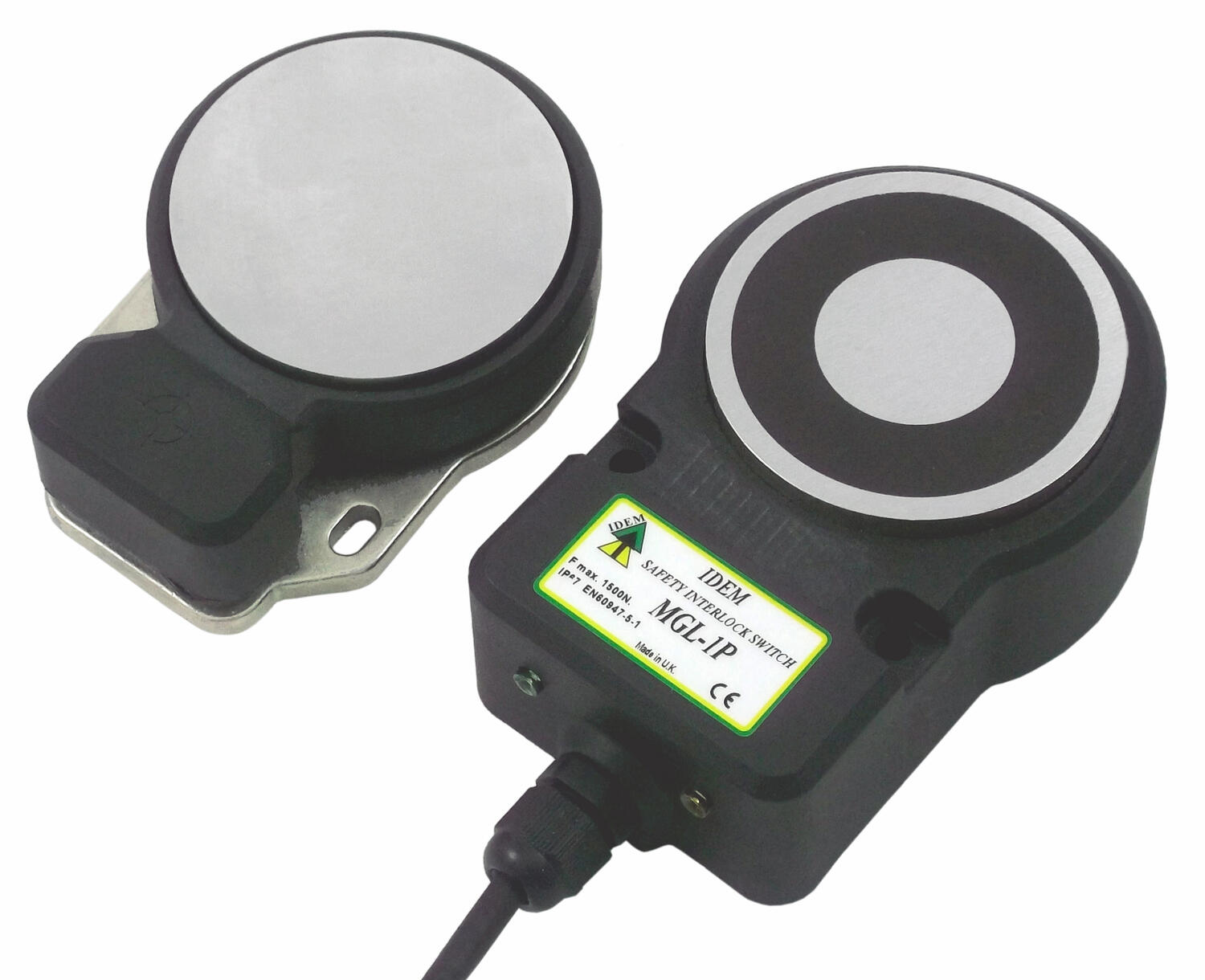

MGL-1P.tif
Wylacznik ryglujacy MGL-1P-M QC-M12
Nr produktu:
463006 Skopiowano
1 Hz max
0,25 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-1P.tif
Wylacznik ryglujacy MGL-1P-M 10m
Nr produktu:
463005 Skopiowano
1 Hz max
10 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-1P.tif
Wylacznik ryglujacy MGL-1P-M 5m
Nr produktu:
463004 Skopiowano
1 Hz max
5 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
Wylacznik ryglujacy MGL-1P-U QC-M12
Nr produktu:
463003 Skopiowano
1 Hz max
0,25 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
1740 g
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-1P.tif
Wylacznik ryglujacy MGL-1P-U 10m
Nr produktu:
463002 Skopiowano
1 Hz max
10 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
Wylacznik ryglujacy MGL-1P-U 5m
Nr produktu:
463001 Skopiowano
1 Hz max
5 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
1975 g
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1500 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-1P.tif
Dodatkowy aktywator MGL-2P, plastikowy
Nr produktu:
461102 Skopiowano
Poliester

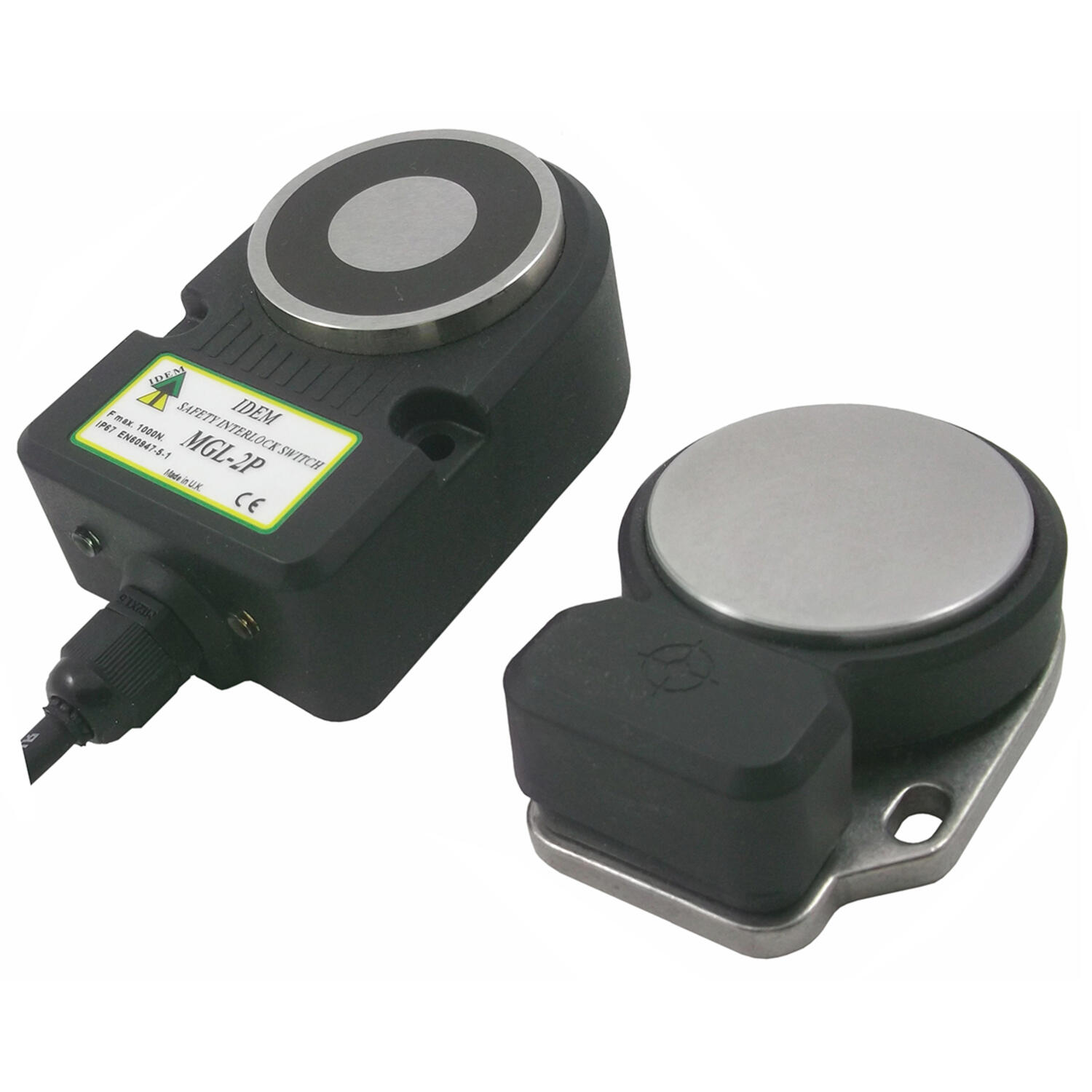

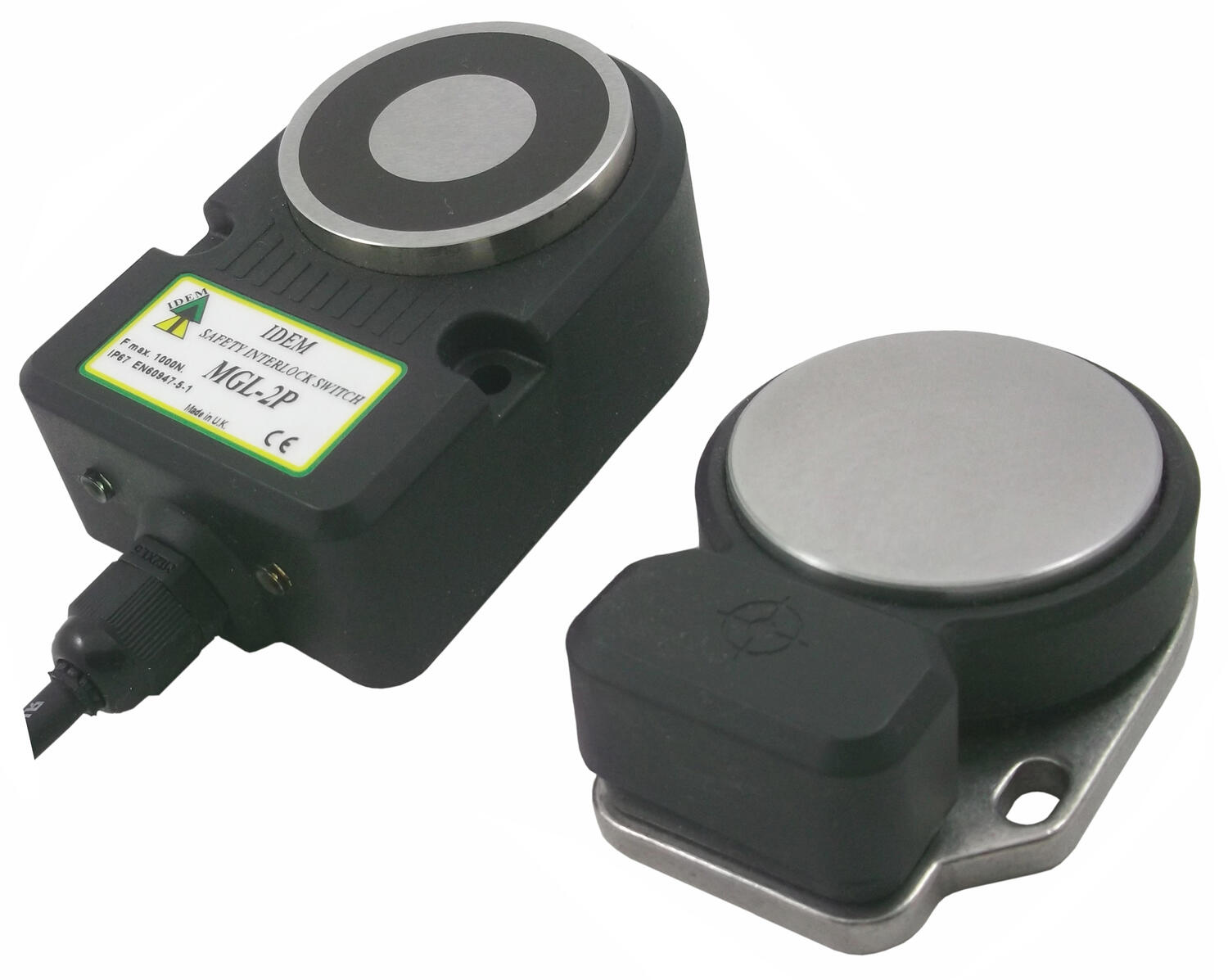

MGL-2P.tif
Wyłącznik ryglujący MGL-2P-M QC-M12
Nr produktu:
461006 Skopiowano
1 Hz max
0,25 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-2P.tif
Wylacznik ryglujacy MGL-2P-M 10m
Nr produktu:
461005 Skopiowano
1 Hz max
10 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-2P.tif
Wylacznik ryglujacy MGL-2P-M 5m
Nr produktu:
461004 Skopiowano
1 Hz max
5 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie standardowe
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
Wylacznik ryglujacy MGL-2P-U QC-M12
Nr produktu:
461003 Skopiowano
1 Hz max
0,25 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
1020 g
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
MGL-2P.tif
Wylacznik ryglujacy MGL-2P-U 10m
Nr produktu:
461002 Skopiowano
1 Hz max
10 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO
Wylacznik ryglujacy MGL-2P-U 5m
Nr produktu:
461001 Skopiowano
1 Hz max
5 m
ISO 14119, EN60204-1, ISO 13849-1, EN62061, UL 508, EN60947-5-3
4
RFID
1260 g
Poliester
10V dc 1mA
2 x M5
24V dc
Kodowanie unikalne
e
3
1000 N
IP67
1 mm załączenie, 10 mm wyłączenie
-25°C...+40°C
PVC 8-żyłowy
Tak
2NC 1NO

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie techniczne

Jarosław Kalista

+48 606 274 676
Wyślij e-mail
Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
Logo

Ustawienia plików cookie w serwisie oemautomatic.pl

Pliki cookie pomagają nam usprawniać serwis i dostosowywać go do Państwa oczekiwań. Wykorzystujemy pliki cookie aby móc obsługiwać dane logowania i oferować spersonalizowane treści. Niektóre pliki cookie są wymagane dla podstawowej funkcjonalności witryny.

Informacje uzyskane za pośrednictwem plików cookie nigdy nie będą przedmiotem sprzedaży.

Mogą Państwo zaakceptować wszystkie pliki cookie lub spersonalizować swoje preferencje dotyczące określonych plików cookie. Mogą Państwo również zmienić ustawienia dotyczące plików cookie w dowolnym momencie, odwiedzając naszą stronę kontaktową.

Niezbędne pliki cookie

Te pliki cookie są niezbędne dla funkcjonowania strony internetowej i nie mogą być wyłączone w naszych systemach. Są one zazwyczaj ustawiane tylko w odpowiedzi na działania podejmowane przez użytkownika, które sprowadzają się do zapytania o usługi, takie jak ustawienie preferencji prywatności, logowanie lub wypełnianie formularzy. Te pliki cookie nie przechowują żadnych danych osobowych.

Pliki cookie dotyczące wydajności

Te pliki cookie umożliwiają nam zliczanie wizyt i źródeł ruchu, dzięki czemu możemy mierzyć i poprawiać wydajność naszej witryny. Pomagają ustalić, które strony są najbardziej i najmniej popularne i zobaczyć, jak odwiedzający poruszają się po stronie. Wszystkie informacje zbierane przez te pliki cookie są agregowane i tym samym anonimowe. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, nie będziemy wiedzieli, kiedy odwiedził naszą stronę internetową.

Pliki cookie związane z reklamami i ich odbiorcami

Te pliki cookie mogą być ustawiane przez naszych partnerów reklamowych za pośrednictwem naszej strony internetowej. Mogą one być wykorzystywane przez te firmy do budowania profilu zainteresowań użytkownika i wyświetlania odpowiednich reklam na innych stronach. Nie przechowują one bezpośrednio danych osobowych, lecz opierają się na jednoznacznej identyfikacji przeglądarki i sprzętu internetowego. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, doświadcza mniej ukierunkowanych reklam.
