ALLEN-BRADLEY

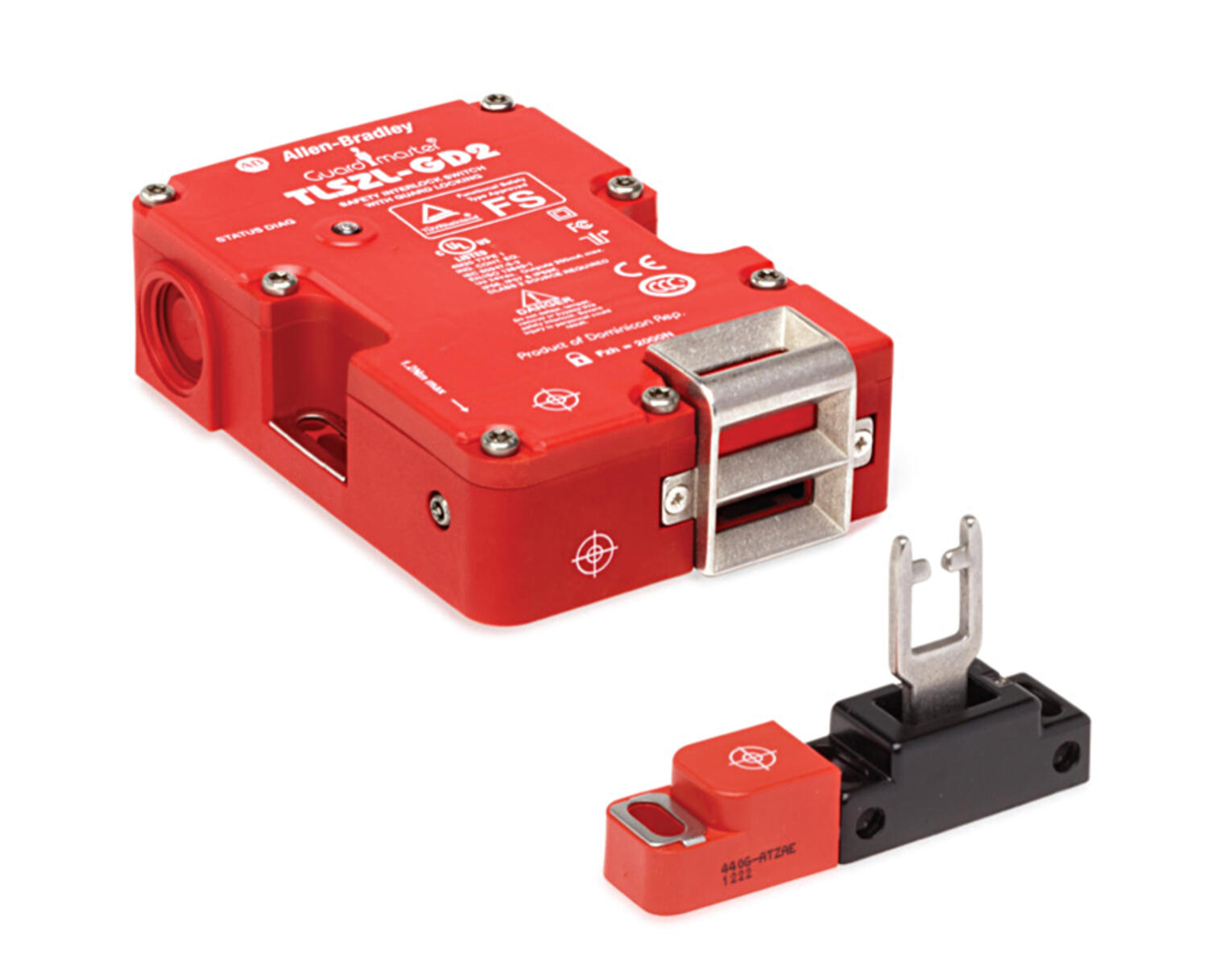

Wyłącznik ryglujący TLS-Z GD2
Nowy wyłącznik z ryglowaniem z wbudowanym czujnikiem RFID zapewniający najwyższym poziom bezpieczeństwa PLe zgodnie z EN ISO 13849-1. Wyłącznik posiada 2 wyjścia PNP bezpieczeństwa, które mogą być łączone w szereg z innymi komponentami bezpieczeństwa takimi jak kurtyny świetlne, wyłączniki E-Stop i SensaGuard. TLS-Z GD2 jest dostępny w dwóch wersjach: ryglowany napięciem i odryglowany napięciem. Wyłącznik ten posiada złącze M12 8-pin.
- PL e zgodnie z EN ISO 13849-1
- 2 wyjścia PNP bezpieczeństwa
- 1 wyjście sygnałowe PNP
- Złącze M12 8-Pin
- Stopień ochrony IP69K
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas wyłączania | 75 ms |
|---|---|
| Częstotliwość max | 1 Hz |
| Częstotliwość radiowa | IEC61000-4-3, IEC61000-4-6 |
| Dopuszczenia | BG, CCC, CE, cULus, TÜV |
| Funkcja ryglowania | Odryglowanie napięciem |
| Masa | 0,67 kg |
| Materiał obudowy | PTB |
| Materiał: aktywator | PTB |
| Materiał: klucz | Stal nierdzewna |
| Max. temperatura pracy | 60 °C |
| Min. temperatura pracy | -10 °C |
| Montaż, aktywator | 3xM5 |
| Montaż, obudowa | 4xM5 |
| Napięcie zasilania | 24 V DC |
| Normy | IEC 60947-5-3, IEC 60947-5-1, IEC 61508, SS-EN ISO 14119:2013 |
| Odporność na wibracje | IEC68-2-6 10-55 Hz |
| Odporność na wstrząsy | IEC68-2-27 30 g, 11 ms |
|---|---|
| PL | e (SS-EN ISO 13849-1) |
| Pobór mocy | 1,2 W |
| Pobór prądu, cewka zasilona | 120 mA |
| Podłączenie kabla | Złącze M12, 8-pin |
| SIL | 3 (EN IEC 62061) |
| Siła ryglowania | 2000 N |
| Stopień ochrony IP | IP66, IP67, IP69K |
| Tolerancja napięcia | +10/-15 % |
| Trwałość | >10x10^6 |
| Wilgotność | 5-95 % |
| Wskazywanie statusu | Zielona i czerwona dioda LED |
| Wyjścia bezpieczne | 2 x PNP, 0,2 A max. |
| Wyjście sygnałowe | 1 x PNP, 0,2 A max. |
| Zgodność z | EMC, LVD, MD |

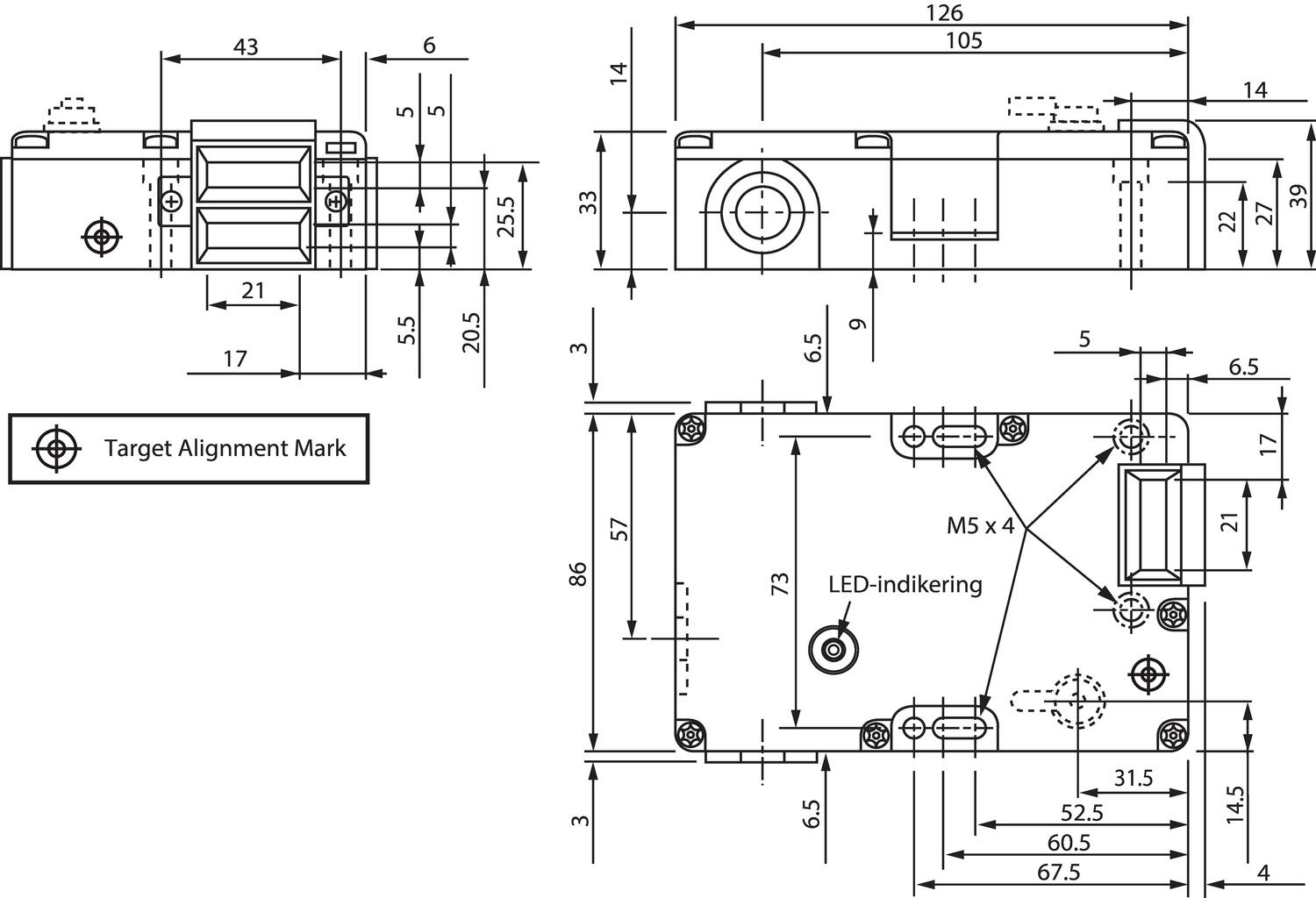

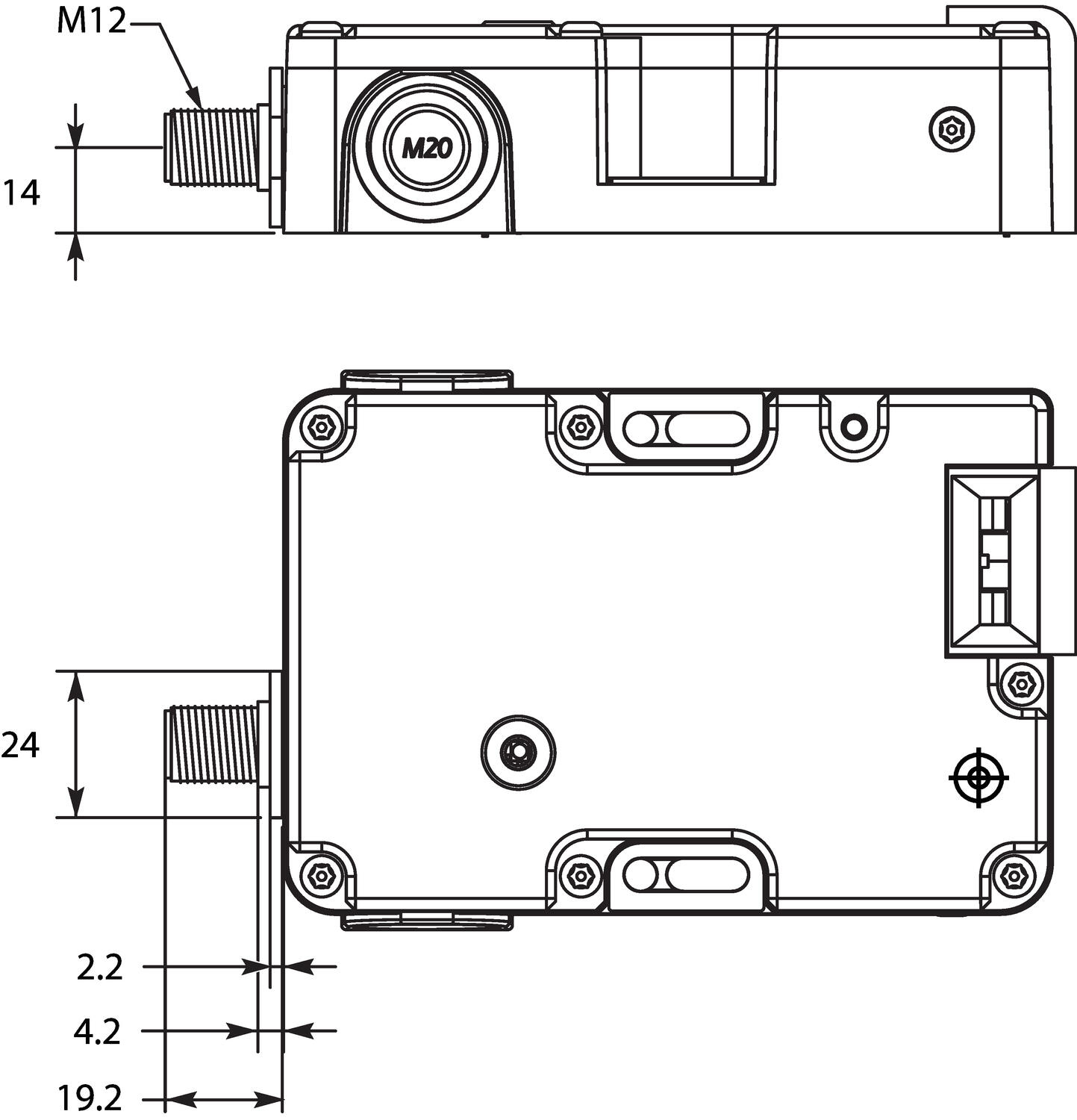

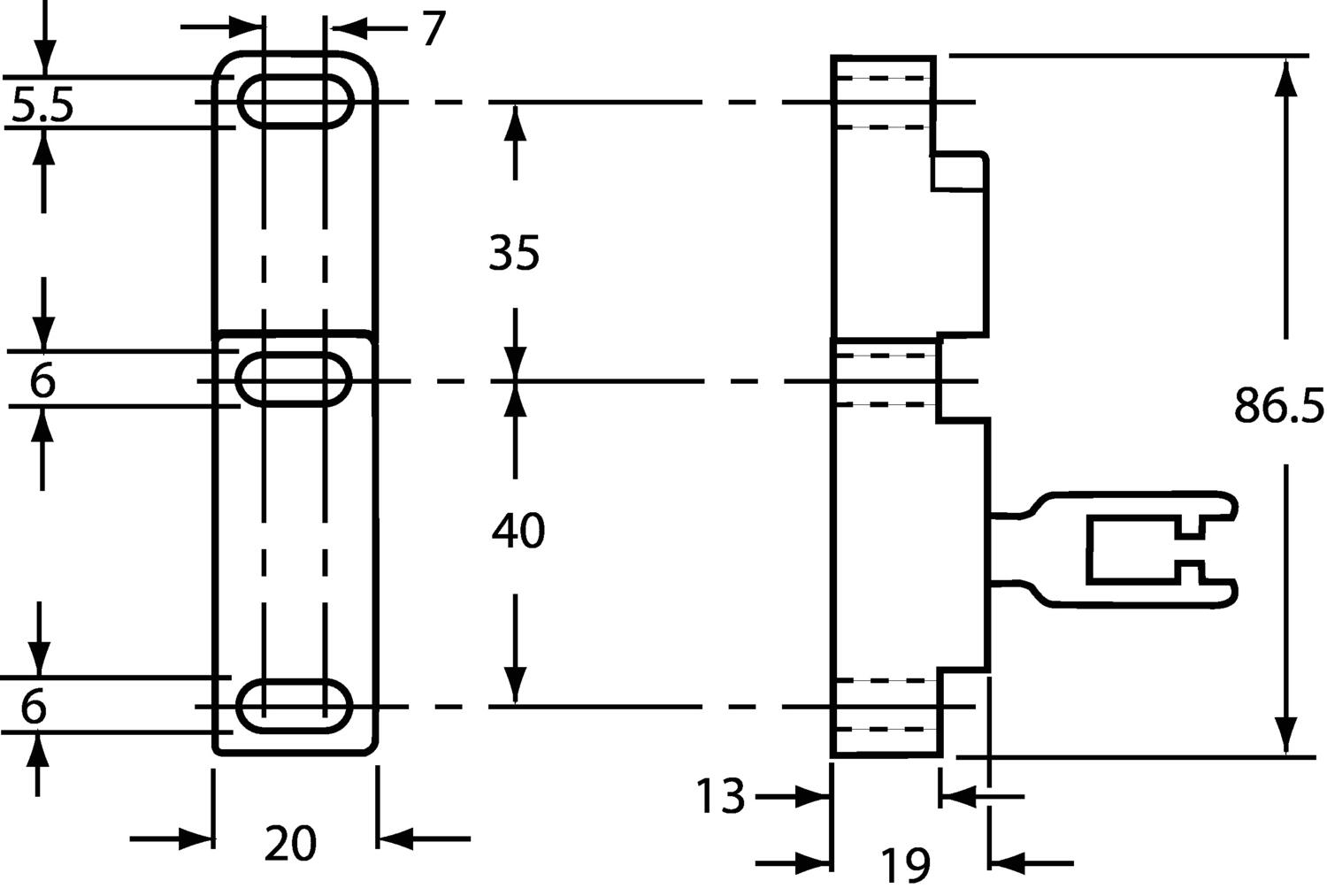

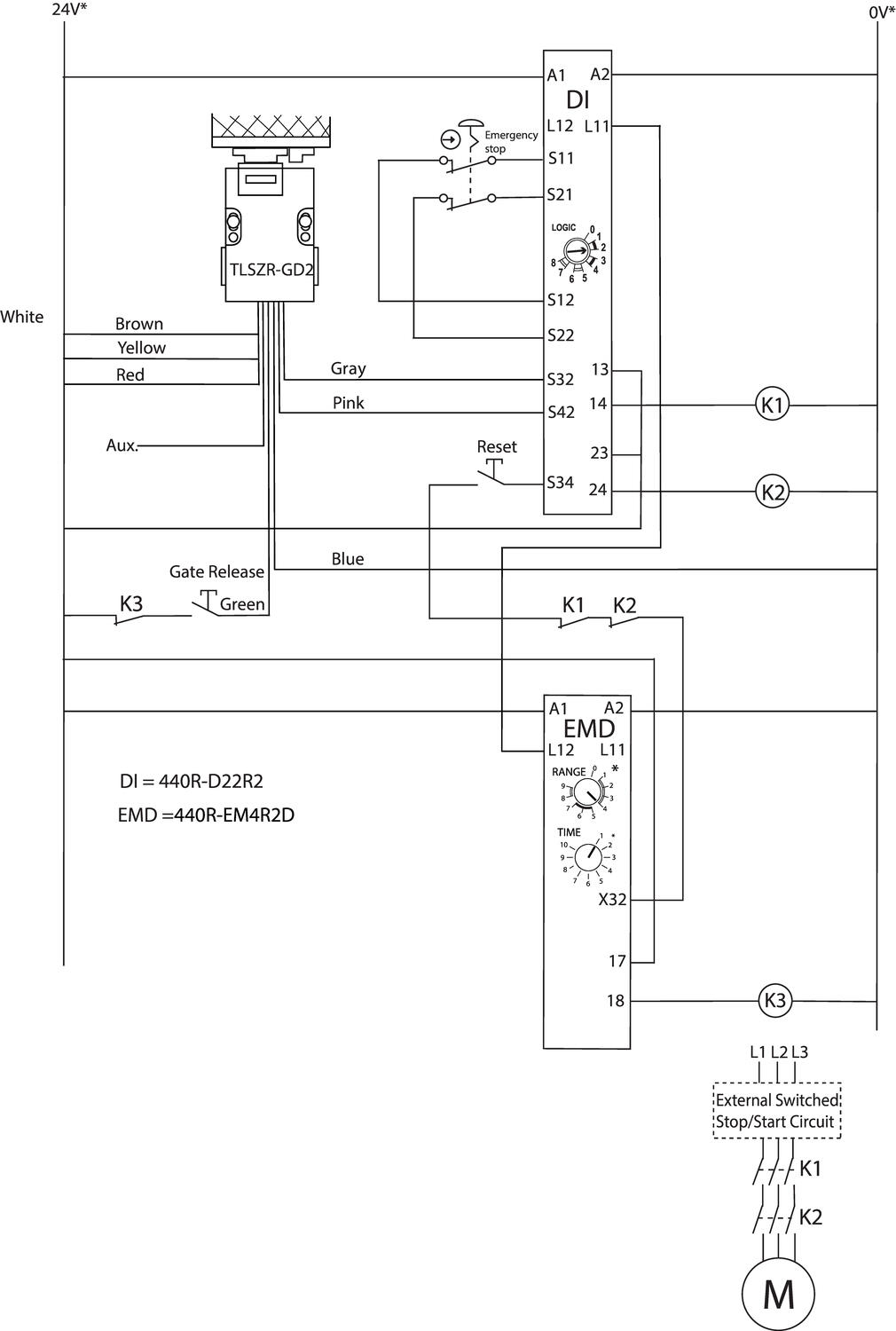

Wymiary i połączenia

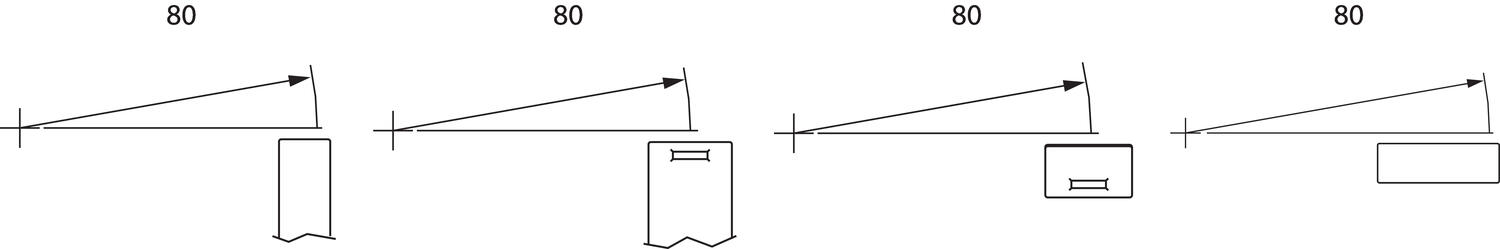

Rysunki techniczne
Powiększ
UWAGA!
Zwróc uwage na to, aby oslona byla zamknieta az do chwili, gdy maszyna znajdzie sie w bezpiecznym polozeniu. Mozna to latwo nadzorowac za pomoca przekazników nadzorujacych.
Opis produktu
Nowy wyłącznik z ryglowaniem z wbudowanym czujnikiem RFID zapewniający najwyższym poziom bezpieczeństwa PLe zgodnie z EN ISO 13849-1. Wyłącznik posiada 2 wyjścia PNP bezpieczeństwa, które mogą być łączone w szereg z innymi komponentami bezpieczeństwa takimi jak kurtyny świetlne, wyłączniki E-Stop i SensaGuard. TLS-Z GD2 jest dostępny w dwóch wersjach: ryglowany napięciem i odryglowany napięciem. Wyłącznik ten posiada złącze M12 8-pin.
