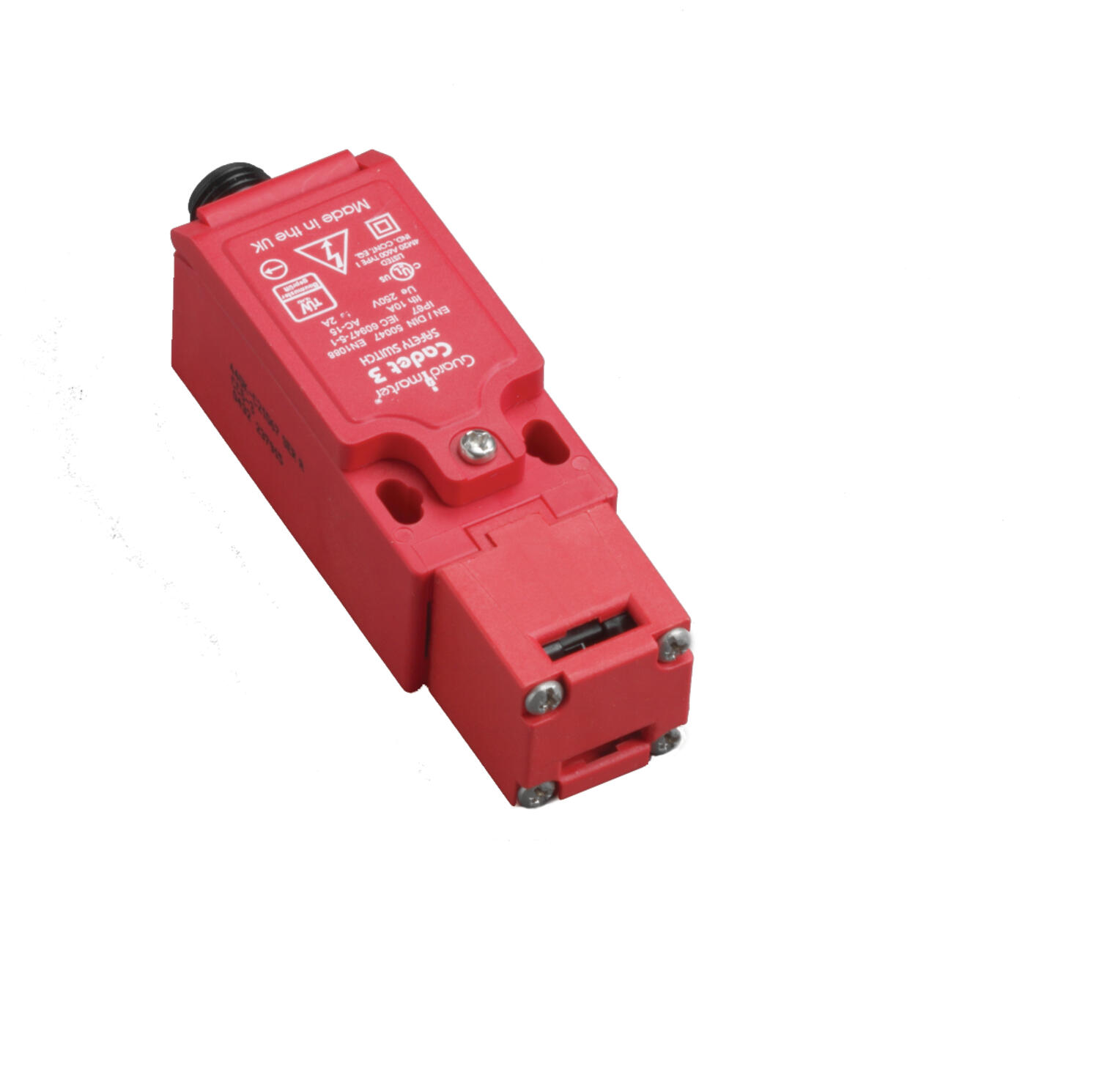

ALLEN-BRADLEY
Wyłącznik z kluczem Cadet 3

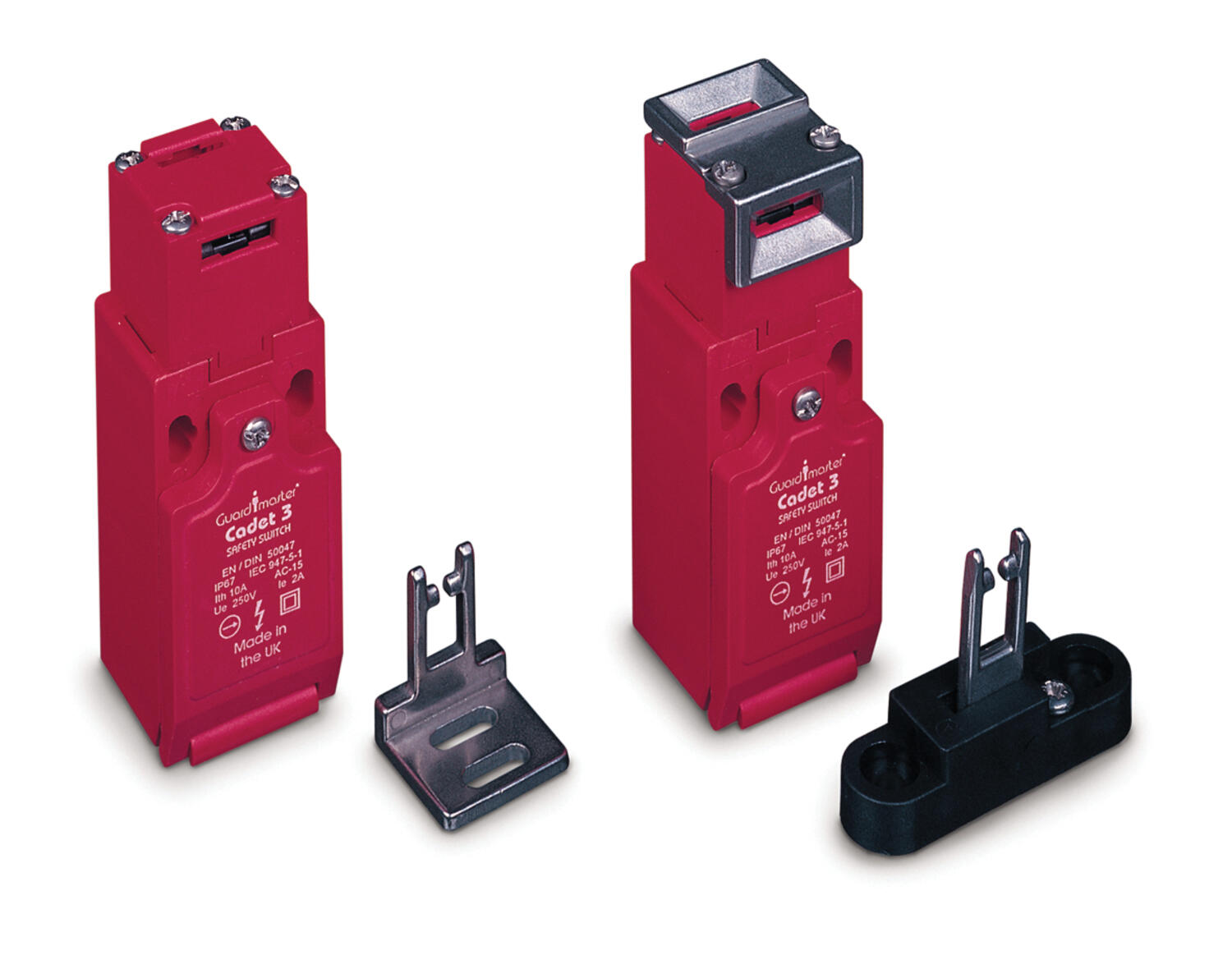

Mały, elastyczny wyłącznik z kluczem, odpowiedni do mniejszych osłon. Cadet 3 ma dwa zestyk bezpieczeństwa do dwukanałowego podłączenia przekaźnika bezpieczeństwa, a także zestyk sygnałowy. Cadet 3 montuje się zgodnie ze standardem DIN i ma on osiem pozycji wejścia klucza, co umożliwia łatwy i elastyczny montaż. Wyłącznik dostępny jest z kluczem płaskim lub kątowym. Dostępny jest także zestaw GD2 zawierający elastyczny klucz oraz osłonę głowicy ze stali nierdzewnej dla bardziej wymagających aplikacji. Dopóki klucz znajduje się w wyłączniku (osłona zamknięta), zestyki bezpieczeństwa wyłącznika są zwarte.
- Kompaktowy rozmiar
- 8 pozycji wejścia klucza
- Montaż zgodnie ze standardem DIN
- Zestyki 2 NC + 1NO
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| B10d | 2x10^6 |
|---|---|
| Częstotliwość max | 2 Hz |
| Dopuszczenia | CCC, CE, cULus, TÜV |
| Funkcja styków | 2 NC+1 NO |
| Maks. napięcie styku | 500 V |
| Maks. prąd styku | 10 A |
| Masa | 0,08 kg |
| Materiał obudowy | PTB |
| Materiał: klucz | Stal nierdzewna |
| Max. temperatura pracy | 80 °C |
| Min. napięcie/prąd zestyku | 5V/5mA |
| Min. temperatura pracy | -20 °C |
|---|---|
| Montaż, obudowa | 2xM4 |
| MTTFd | 385 year |
| Normy | EN954-1, ENISO13849-1, EN1088, ISO12100, EN60947-5-1, EN60204-1, EN ISO 14119:2013 |
| Podłączenie kabla | 1xM16 |
| Siła trzymania klucza | 15 N |
| Stopień ochrony IP | IP67 |
| Trwałość mechaniczna | >10x10^6 |
| Zgodność z | EMC, LVD, MD |
Wymiary i połączenia
Rysunki techniczne
Powiększ
Minimalny promien ruchu dla wejscia górnego, Minimalny promien ruchu dla wejscia przedniego.
Powiększ

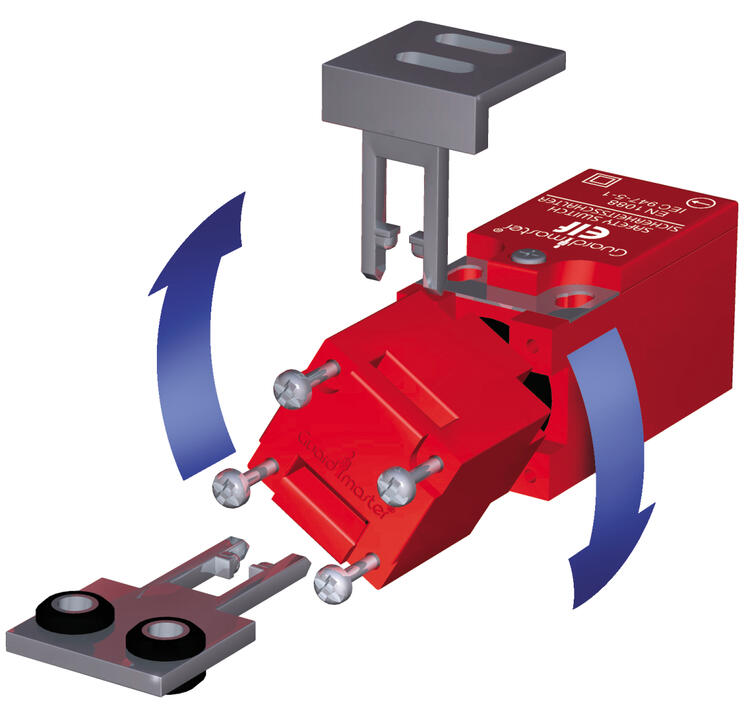

Osiem pozycji wejscia klucza
Glowica obraca sie o 360° w odstepach po 90°, co zapewnia osiem pozycji wejscia klucza.
Powiększ

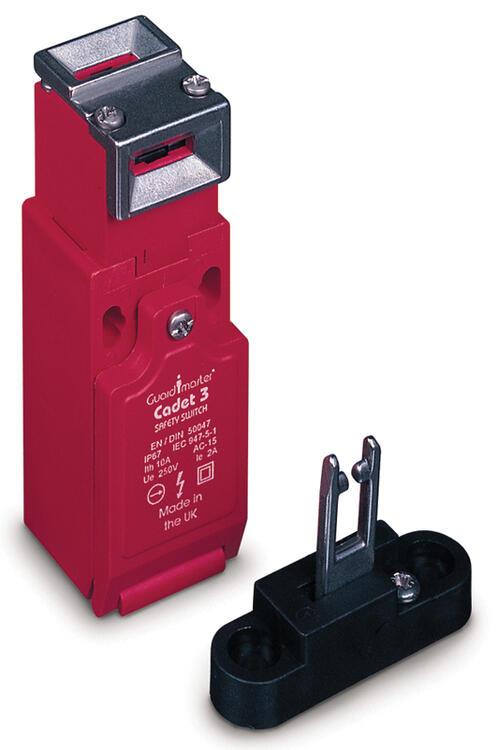

Cadet 3 z zestawem GD2
Zestaw ten przeksztalca standardowy Elf 3/Cadet 3 w produkt GD2. Metalowy system naprowadzania klucza wydluza trwalosc oraz zmniejsza promien ruchu do min. 60 mm. Idealny do wymagajacych aplikacji.
Opis produktu
Mały, elastyczny wyłącznik z kluczem, odpowiedni do mniejszych osłon. Cadet 3 ma dwa zestyk bezpieczeństwa do dwukanałowego podłączenia przekaźnika bezpieczeństwa, a także zestyk sygnałowy. Cadet 3 montuje się zgodnie ze standardem DIN i ma on osiem pozycji wejścia klucza, co umożliwia łatwy i elastyczny montaż. Wyłącznik dostępny jest z kluczem płaskim lub kątowym. Dostępny jest także zestaw GD2 zawierający elastyczny klucz oraz osłonę głowicy ze stali nierdzewnej dla bardziej wymagających aplikacji. Dopóki klucz znajduje się w wyłączniku (osłona zamknięta), zestyki bezpieczeństwa wyłącznika są zwarte.
