INXPECT
Radar bezpieczeństwa
Czujnik radarowy S101A (LBK-S01)
Czujnik S101A (LBK-S01) jest inteligentnym urządzeniem radarowym. Czujnik wysyła fale radiowe 24 GHz i analizuje zwrócone sygnały, które są odbijane zarówno przez statyczne, jak i poruszające się obiekty w monitorowanym obszarze.
Czujniki realizują następujące funkcje:
• Analiza ruchu w polu działania
• Wysyłanie do sterownika sygnałów związanych z wykrytym ruchem poprzez magistralę CAN bus
• Raportowanie błędów i wysyłanie informacji diagnostycznych do sterownika przez magistralę CAN bus

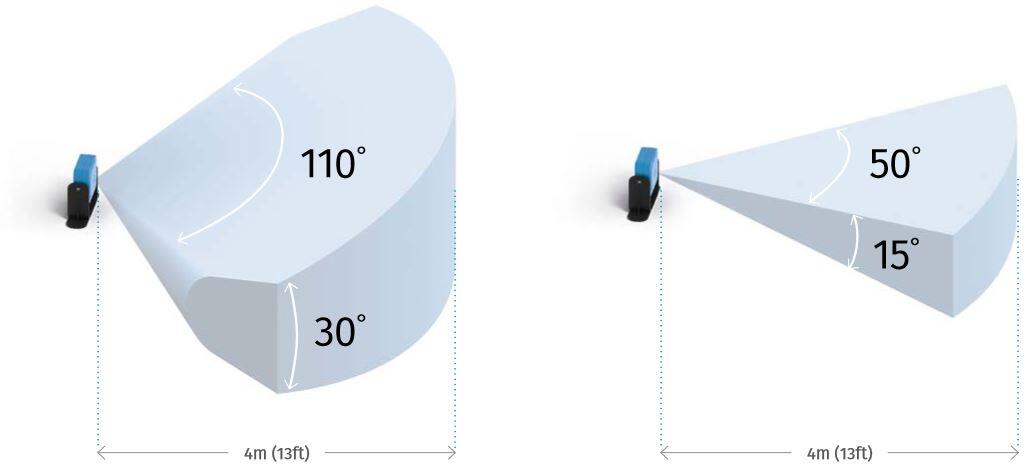

Dwa konfigurowalne pola detekcji | ||
1. Szerokie Płaszczyzna pozioma: 110o Płaszczyzna pionowa: 30o | 2. Wąskie Płaszczyzna pozioma: 50o Płaszczyzna pionowa: 15o | |
| ||
Dwa ustalone pola detekcji (kąty mogą być albo szerokie albo wąskie) |
| |
Radar spełnia wymagania dla SIL2 i PLd.
Typowymi obszarami zastosowań radarów mogą być:
- Tartaki i zakłady obróbki drewna
- Produkcja cementu
- Huty i obróbka metali
- Cele robotów
- Może być stosowany w kurzu, parze, dymie
- Max. 6 czujników może być podłączonych do jednostki sterującej
- 4-metrowa strefa bezpieczeństwa SIL2, PLd
- Temperatura pracy od -30 do +60°C
- Konfigurowalna strefa zagrożenia: wąska lub szeroka
Wybrany wariant produktu
90202011 Czujnik radarowy 24GHz (LBK-S01)
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Kategoria bezpieczeństwa | 2 |
|---|---|
| Kod producenta | 90202011 |
| Materiał obudowy | PA6.6 |
| Metoda detekcji | 4 |
| MTTFd | 45 |
| PL | d |
| SIL | 2 |
| Stopień ochrony IP | IP67 |
| Strefa ostrzegawcza max | 4 m |
| Zakres temperatury stałego użytkowania od | -30 °C |
| Żywotność | 20 years |
Do pobrania
-
Przyklady aplikacji 2020
-
Manual LBK System v1.5 - EN 2018-2019-2020
-
Inxpect-SAF-MI-100S-200S_7_00046_multi_v3.1_26000041.pdf
-
Inxpect_Safety_application_manual_v1.7.pdf
-
Inxpect-100S_200S-EPLAN-parts_7_00084_en_v1.5.pdf
-
Kable Inxpect - specyfikacja
-
Inxpect 100S_200S Cable Validator tool_7_00066_en_v1.9.xlsx
-
System radarowy LBK - broszura
Opis produktu
Czujnik S101A (LBK-S01) jest inteligentnym urządzeniem radarowym. Czujnik wysyła fale radiowe 24 GHz i analizuje zwrócone sygnały, które są odbijane zarówno przez statyczne, jak i poruszające się obiekty w monitorowanym obszarze.
Czujniki realizują następujące funkcje:
• Analiza ruchu w polu działania
• Wysyłanie do sterownika sygnałów związanych z wykrytym ruchem poprzez magistralę CAN bus
• Raportowanie błędów i wysyłanie informacji diagnostycznych do sterownika przez magistralę CAN bus
Dwa konfigurowalne pola detekcji | ||
1. Szerokie Płaszczyzna pozioma: 110o Płaszczyzna pionowa: 30o | 2. Wąskie Płaszczyzna pozioma: 50o Płaszczyzna pionowa: 15o | |
| ||
Dwa ustalone pola detekcji (kąty mogą być albo szerokie albo wąskie) |
| |
Radar spełnia wymagania dla SIL2 i PLd.
Typowymi obszarami zastosowań radarów mogą być:
- Tartaki i zakłady obróbki drewna
- Produkcja cementu
- Huty i obróbka metali
- Cele robotów
