ACTUONIX

L12

Actuonix Motion Devices to czołowy producent miniaturowych siłowników elektrycznych na świecie. Firma została założona w roku 2005 w Kanadzie. Od tego czasu dostarczyła innowacyjne technologicznie, a jednocześnie atrakcyjne cenowo siłowniki elektryczne do szeregu aplikacji m.in. medycznych, motoryzacyjnych oraz meblarskich.

Siłowniki firmy Actuonix serii L12 dostępne są w trzech głównych wersjach różniących się od siebie dostępną metodą sterowania:

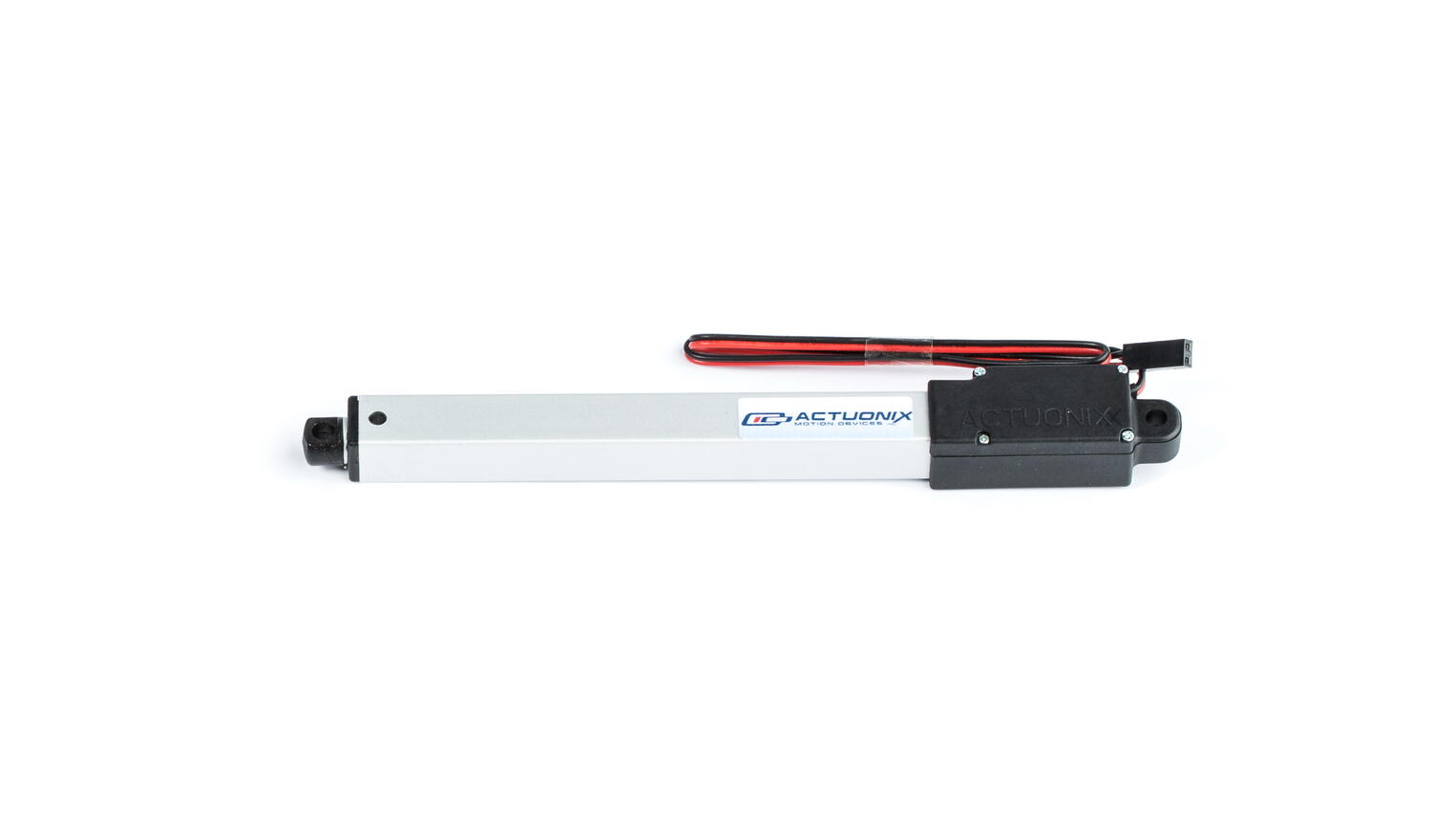

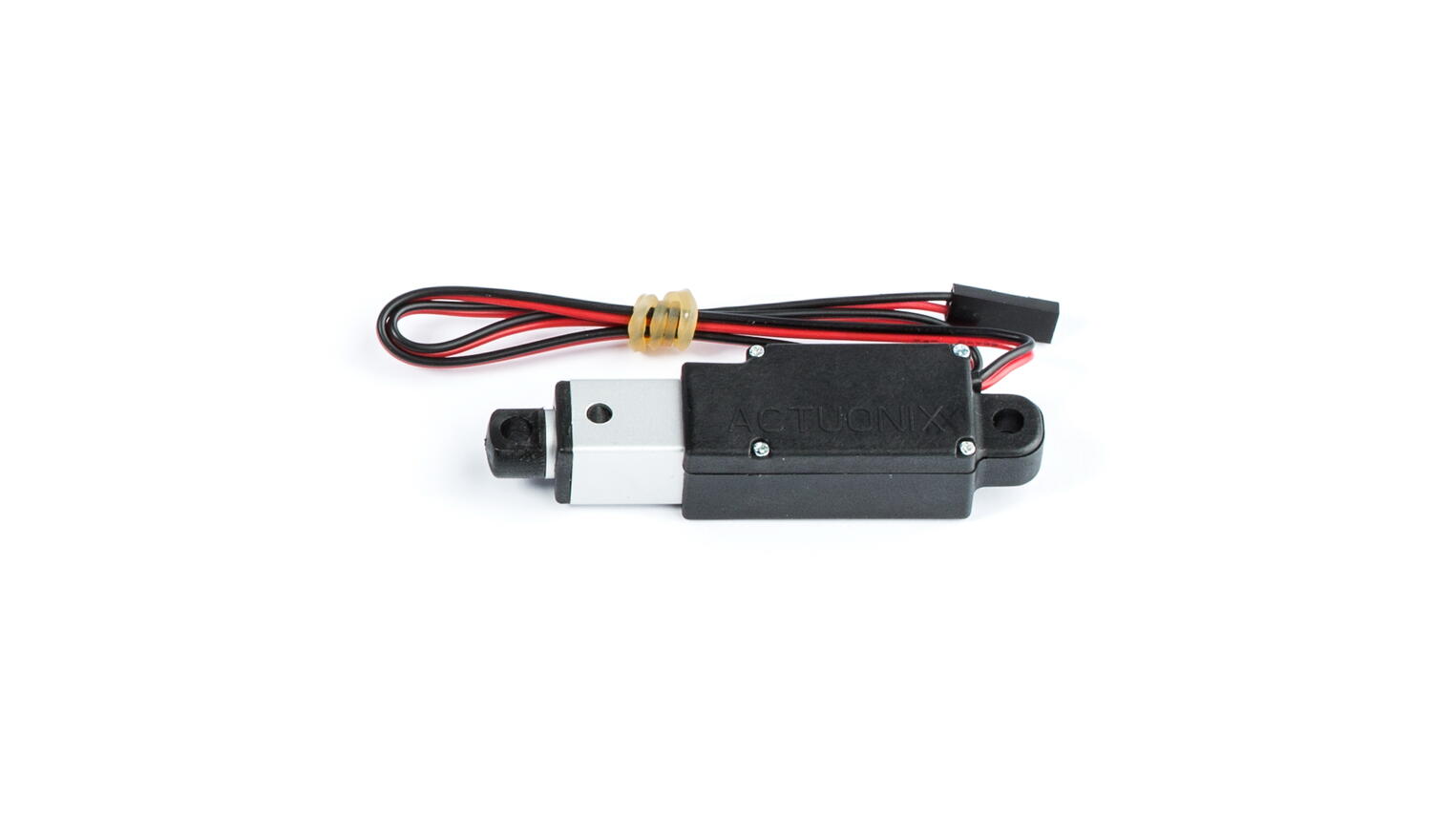

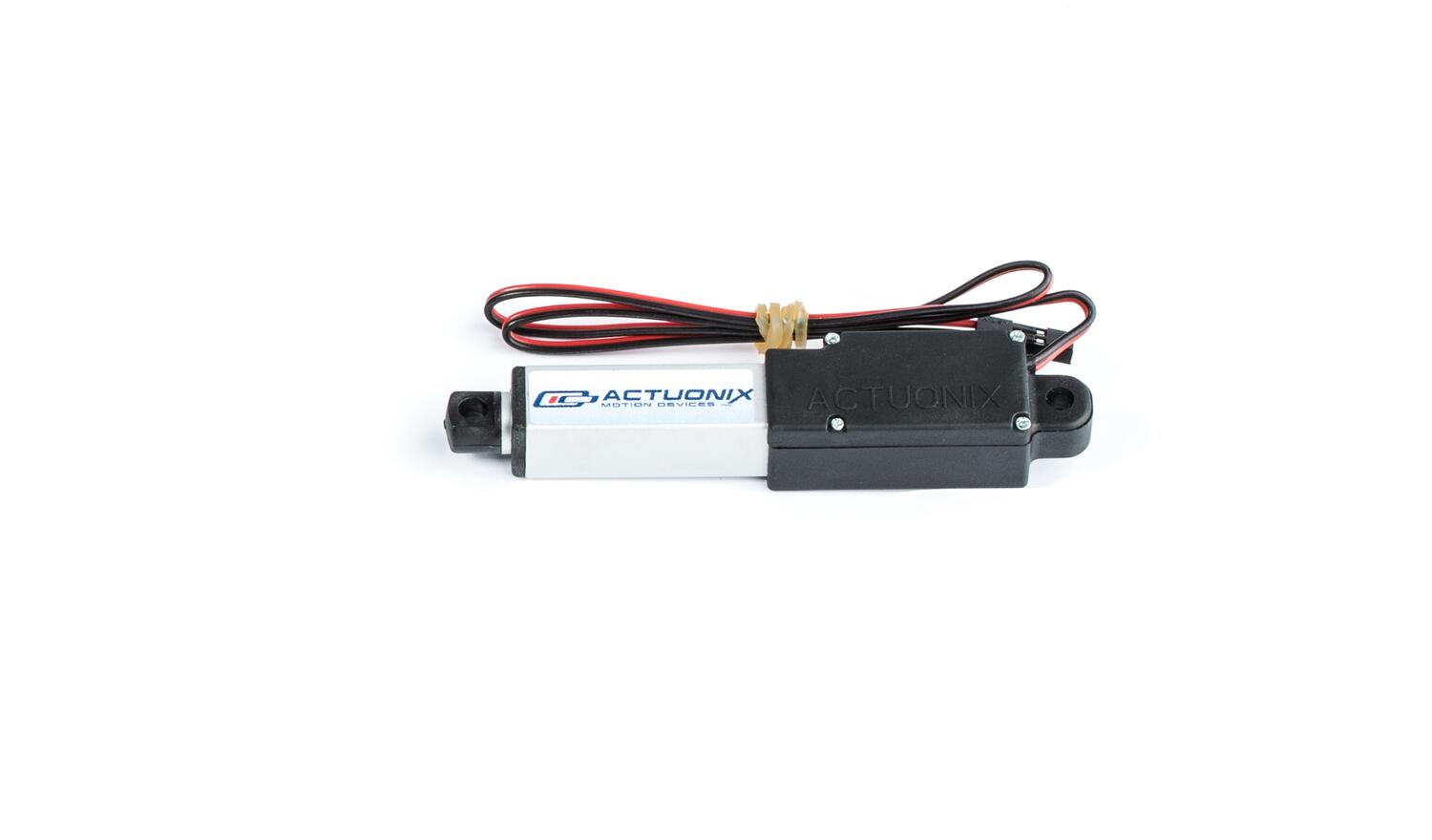

Wersja S – siłowniki oznaczone literą S posiadają wbudowane wyłączniki krańcowe. W momencie gdy siłownik znajdzie się w przedziale około 0.5 mm od któregoś z końca jazdy, nastąpi odcięcie napięcia zasilającego silnik. Możliwy jest wówczas ruch siłownika wyłącznie w kierunku przeciwnym. Zmiana kierunku jazdy możliwa jest poprzez odwrócenie polaryzacji napięcia zasilającego.

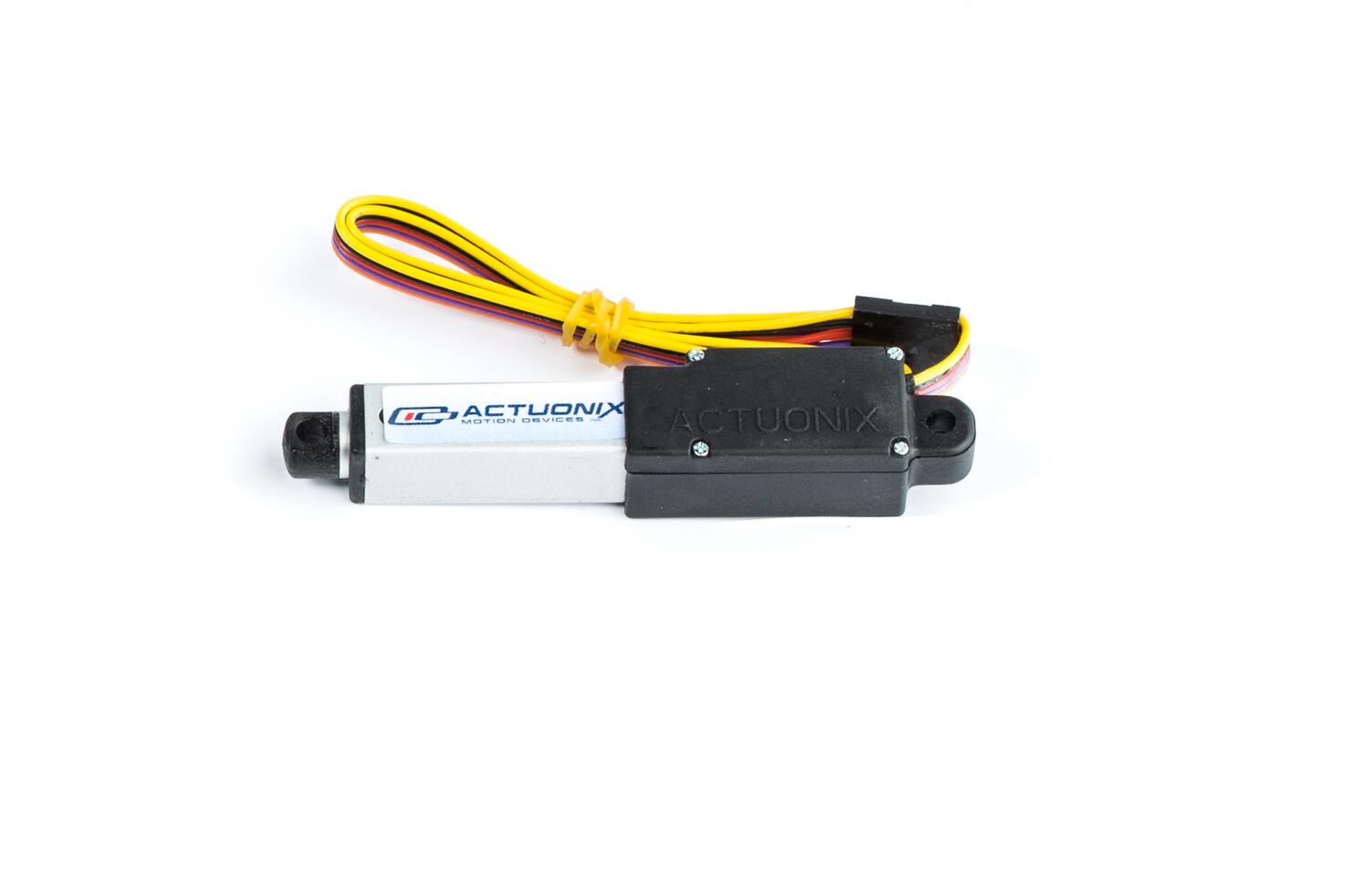

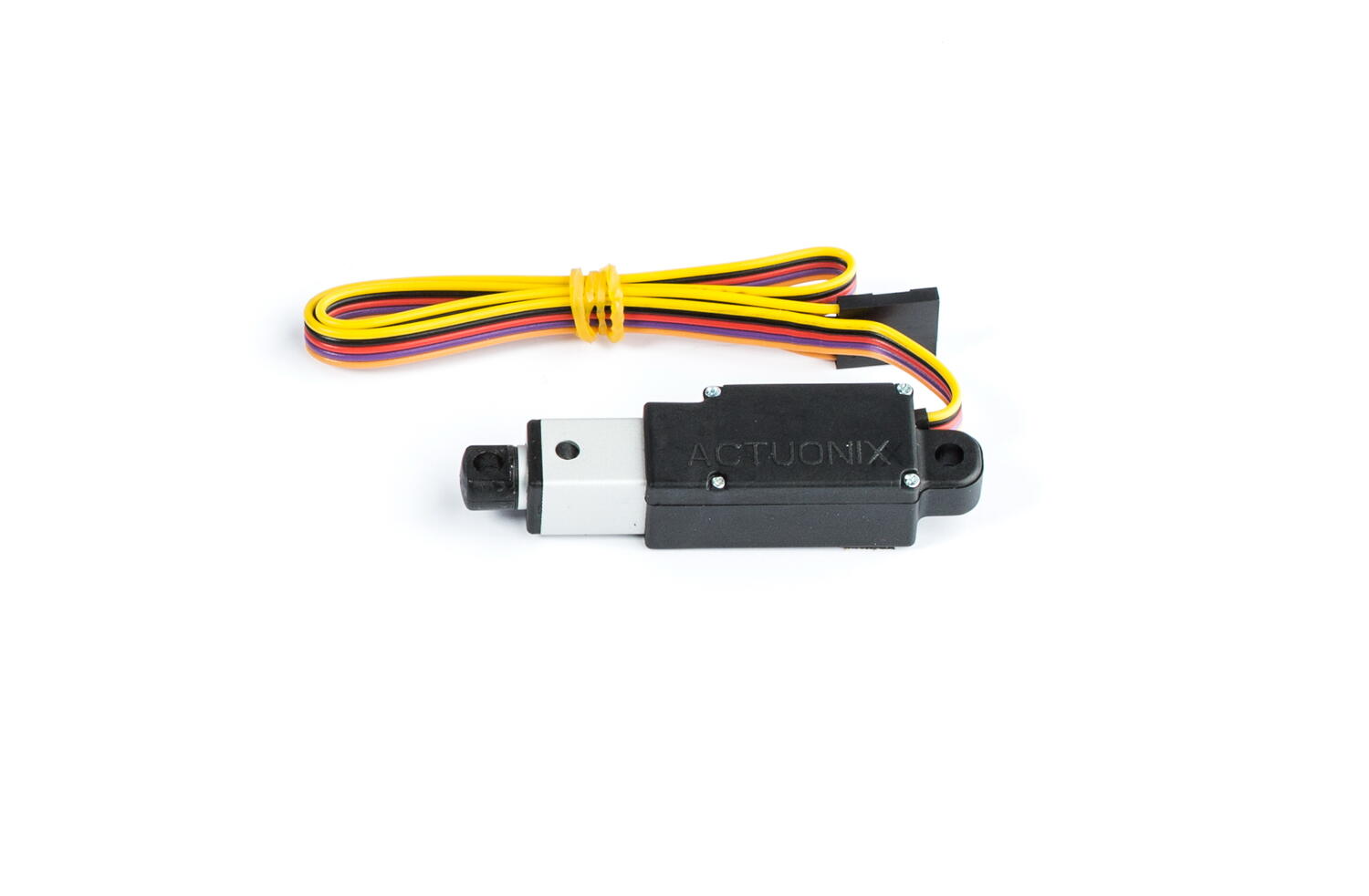

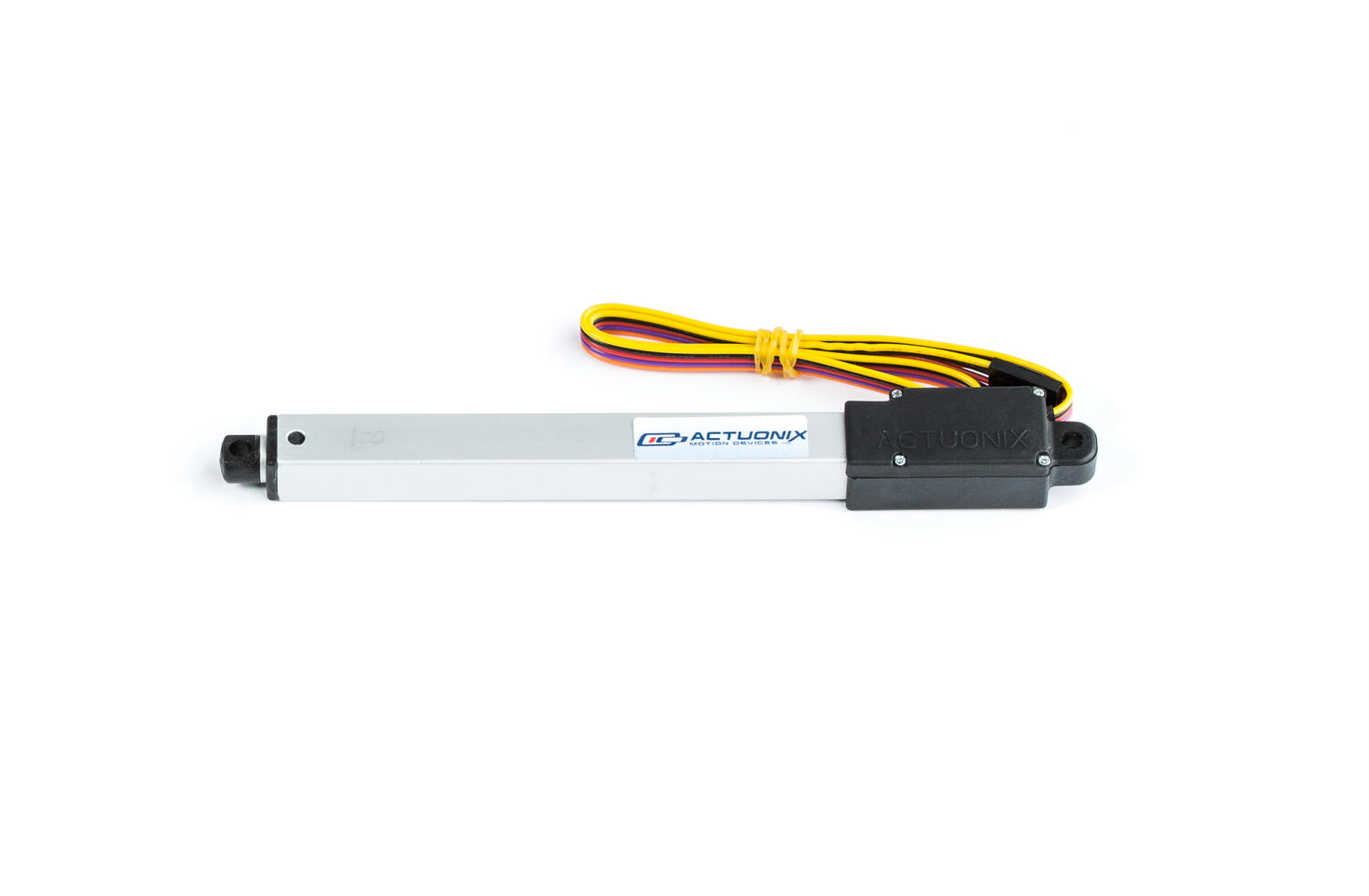

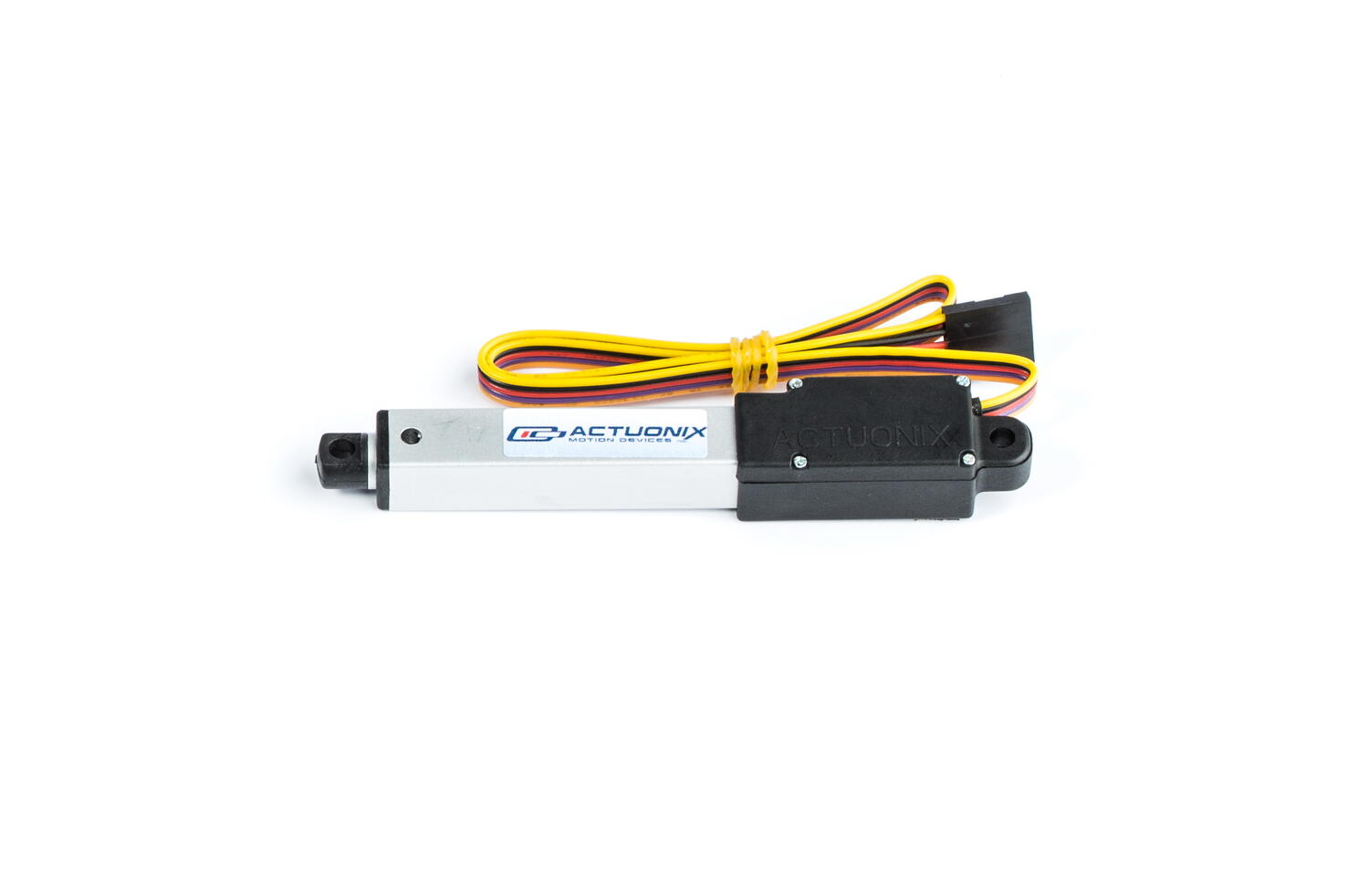

Wersja P – siłowniki z wbudowanym potencjometrem zapewniającym sygnał sprzężenia zwrotnego. Modele oznaczone literą P idealnie sprawdzają się w aplikacjach, w których wymagana jest informacja o aktualnej pozycji wysuwu. Dostępny sygnał analogowy z potencjometru należy połączyć z zewnętrznym regulatorem pozycji. W ofercie firmy Actuonix znajduje się sterownik LAC, który odczytuje sygnał o aktualnym położeniu siłownika i porównuje go z zadanym sygnałem wejściowym. Sterownik LAC daje możliwość zadawania pozycji m.in. poprzez sygnał analogowy 0‒3.3 VDC lub 4‒20 mA, bądź też cyfrowy 0‒5 VDC PWM.

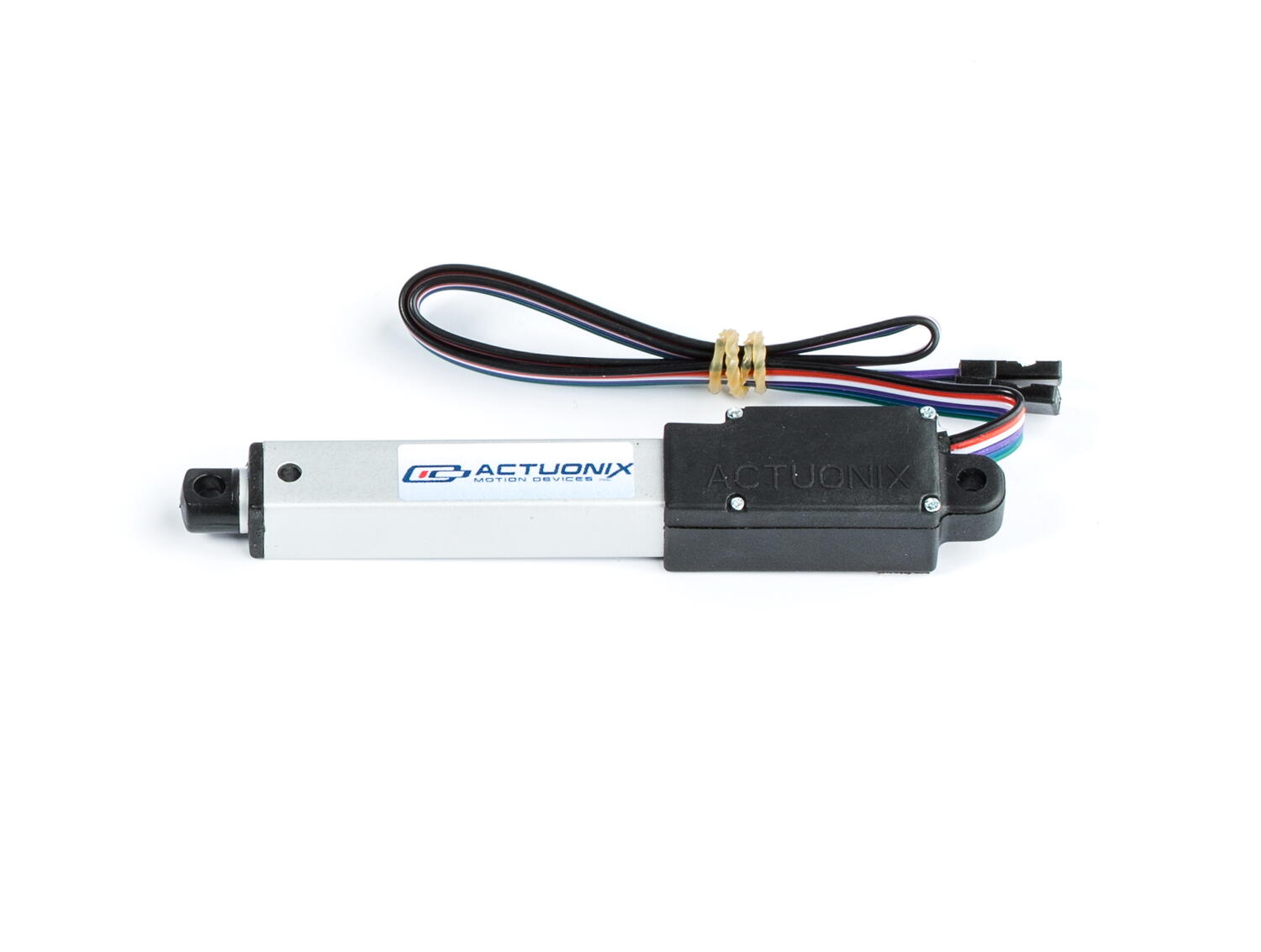

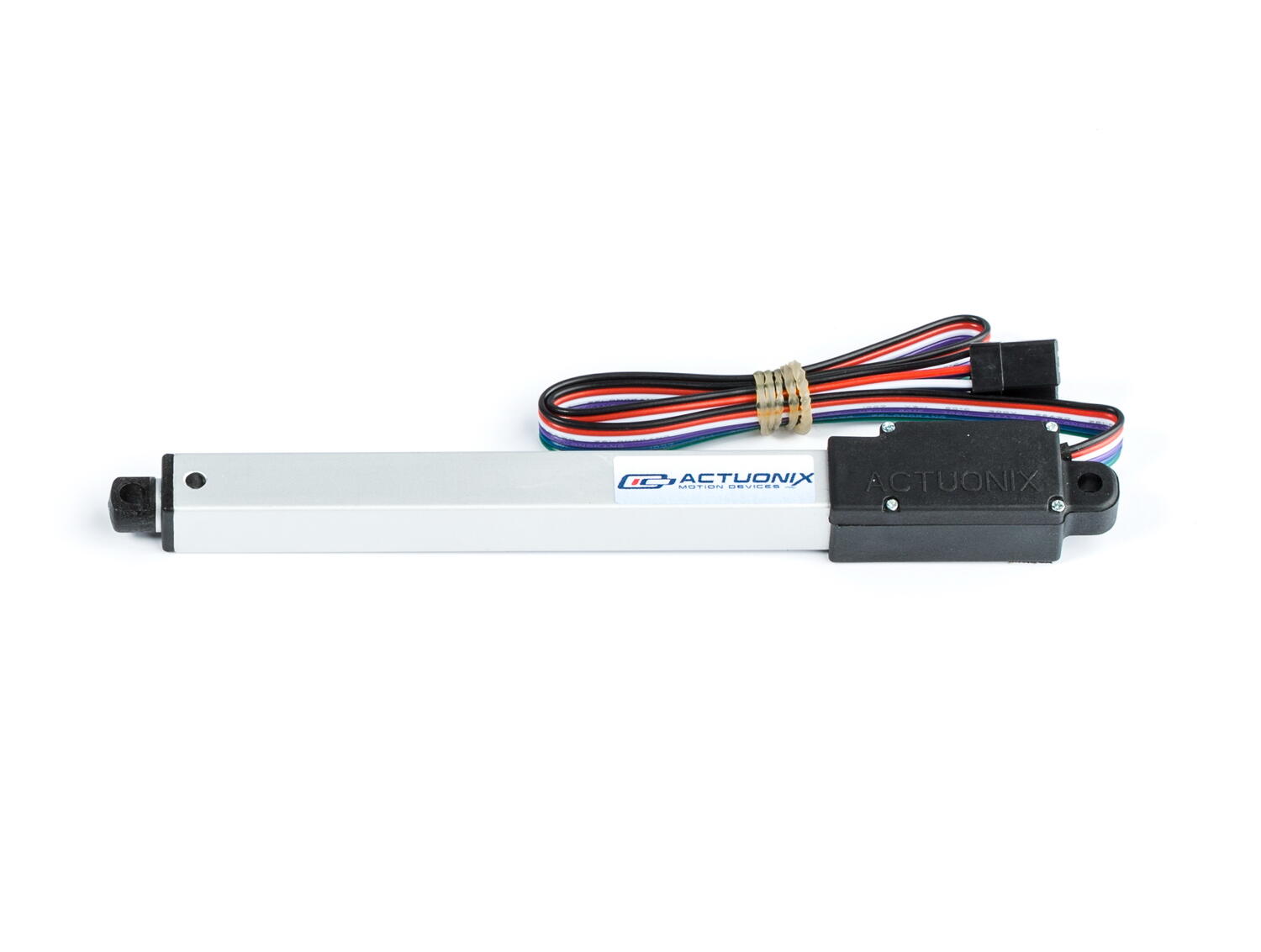

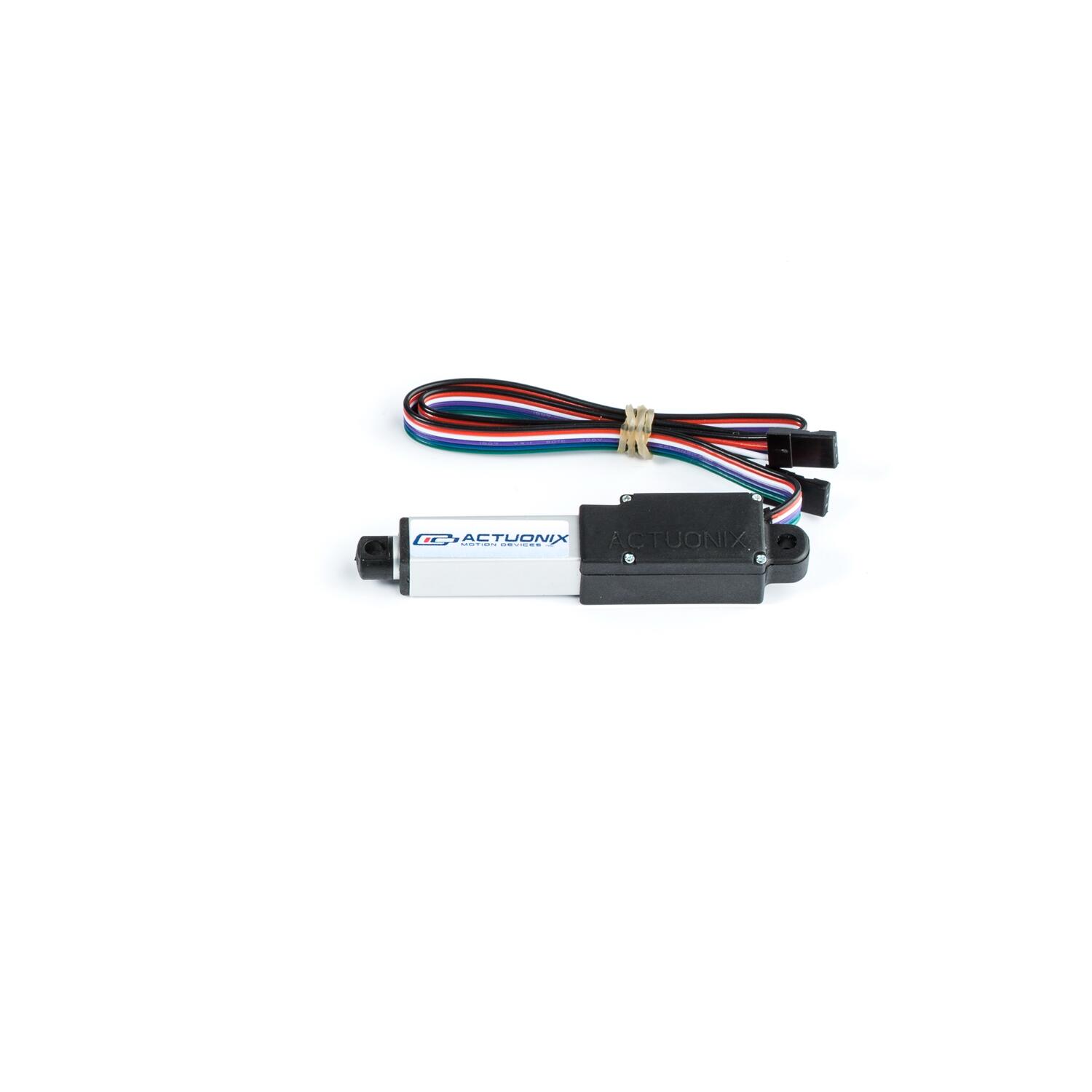

Wersja I – siłowniki z wbudowanym regulatorem pozycji. Wartość zadana pozycji może być ustawiana poprzez sygnał analogowy 0‒5 VDC lub 4‒20 mA, bądź też cyfrowy 0‒5 VDC PWM. Modele oznaczone literą I umożliwiają wyeliminowanie w aplikacji zewnętrznego układu sterującego pracą siłownika elektrycznego.

Pokaż więcej

Napięcie zasilania: 6 lub 12 V DC
Maksymalna siła: 80 N
Maksymalna prędkość bez obciążenia: 25 mm/s
Skok: 10, 30, 50 lub 100 mm
Stopień ochrony: IP54

Wybrany wariant produktu

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Cykl pracy	20 %
Maksymalna siła ciągnąca	22 N
Maksymalna siła pchająca	22 N
Masa	28 g
Max. temperatura pracy	50 °C
Min. temperatura pracy	-10 °C
Napięcie zasilania	12 V DC

Poziom hałasu	55 dB
Prędkość nominalna bez obciążenia	25 mm/s
Przełożenie	50:1
Siła powrotna (statyczna)	12 N
Skok	10 mm
Stopień ochrony IP	IP54

Do pobrania

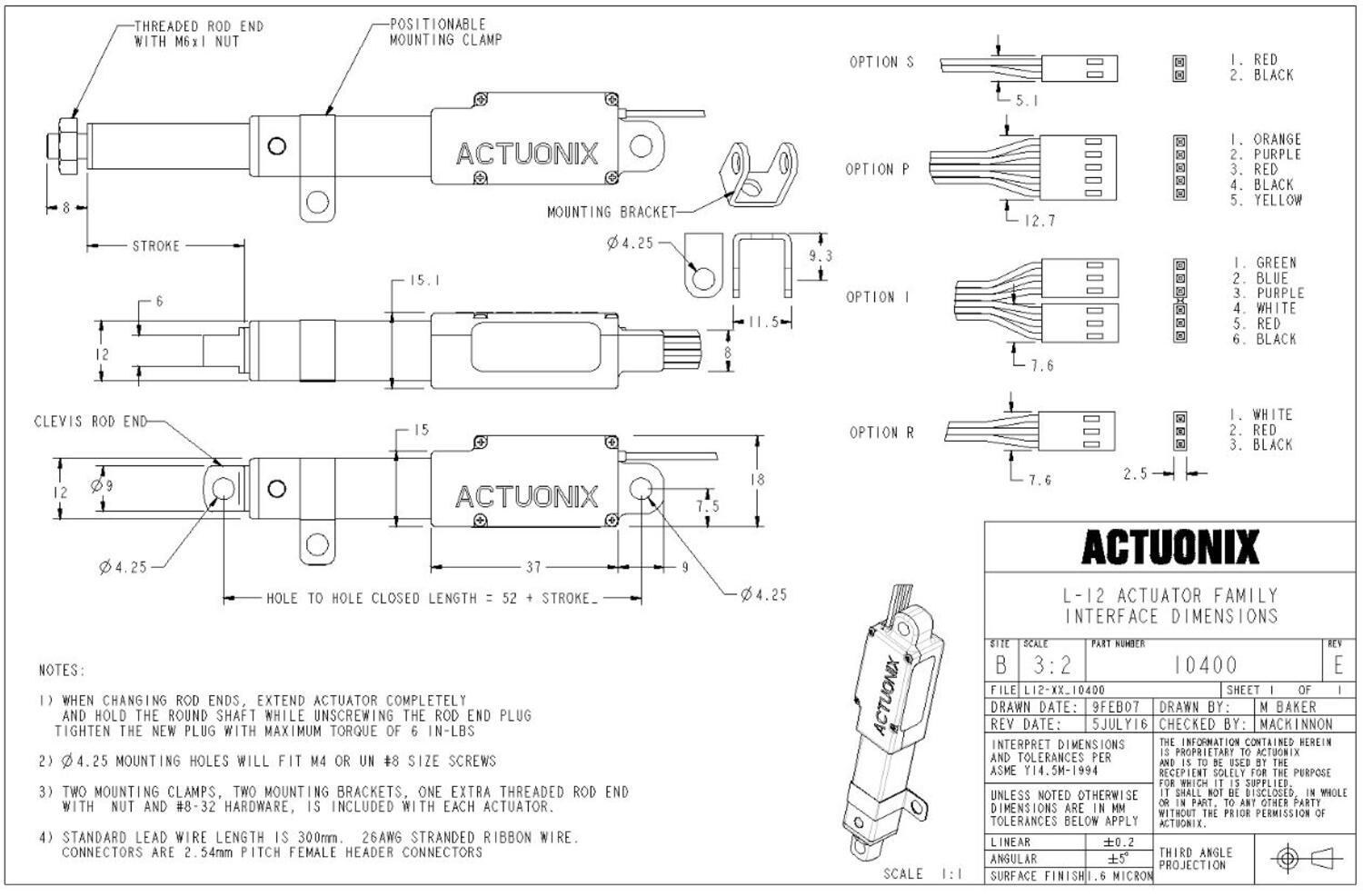

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Siłowniki firmy Actuonix serii L12 dostępne są w trzech głównych wersjach różniących się od siebie dostępną metodą sterowania:

Wersja S – siłowniki oznaczone literą S posiadają wbudowane wyłączniki krańcowe. W momencie gdy siłownik znajdzie się w przedziale około 0.5 mm od któregoś z końca jazdy, nastąpi odcięcie napięcia zasilającego silnik. Możliwy jest wówczas ruch siłownika wyłącznie w kierunku przeciwnym. Zmiana kierunku jazdy możliwa jest poprzez odwrócenie polaryzacji napięcia zasilającego.

Wersja P – siłowniki z wbudowanym potencjometrem zapewniającym sygnał sprzężenia zwrotnego. Modele oznaczone literą P idealnie sprawdzają się w aplikacjach, w których wymagana jest informacja o aktualnej pozycji wysuwu. Dostępny sygnał analogowy z potencjometru należy połączyć z zewnętrznym regulatorem pozycji. W ofercie firmy Actuonix znajduje się sterownik LAC, który odczytuje sygnał o aktualnym położeniu siłownika i porównuje go z zadanym sygnałem wejściowym. Sterownik LAC daje możliwość zadawania pozycji m.in. poprzez sygnał analogowy 0‒3.3 VDC lub 4‒20 mA, bądź też cyfrowy 0‒5 VDC PWM.

Wersja I – siłowniki z wbudowanym regulatorem pozycji. Wartość zadana pozycji może być ustawiana poprzez sygnał analogowy 0‒5 VDC lub 4‒20 mA, bądź też cyfrowy 0‒5 VDC PWM. Modele oznaczone literą I umożliwiają wyeliminowanie w aplikacji zewnętrznego układu sterującego pracą siłownika elektrycznego.

Akcesoria

Podobne produkty

Powiązane

Nowości

Siłowniki MK32 – kompaktowe, o dużych możliwościach

Firma Moteck wprowadziła do swojej oferty serię siłowników o oznaczeniu MK32, która mimo podobieństwa do popularnej serii LD3, pod wieloma względami ją przewyższa.

Nowości

Miniaturowe siłowniki MKS1. Wysoka szczelność, małe rozmiary

Seria MKS1 to najmniejsze siłowniki z dotychczasowej oferty firmy Moteck. Mimo prostej budowy, charakteryzują się wysokim stopniem szczelności statycznej – IP56.

Nowości

Kompaktowe siłowniki LD3 firmy Moteck

LD3 to popularna seria kompaktowych siłowników elektrycznych, na napięcie 12 V i 24 V DC, o bardzo szerokim zastosowaniu. Mogą odpowiadać zarówno za ryglowanie ruchomego elementu w urządzeniu, jak i przemieszczanie ładunków.

Nowości

Solenoidy elektromagnetyczne serii ERC niezwykle popularne w systemach sortujących

Seria elektromagnesów ERC firmy Nafsa charakteryzuje się pracą dwustronnego działania (push/pull) i jest bardzo często stosowana przez producentów różnego rodzaju systemów sortujących.

Nowości

Bezpiecznie w ruchu. Ochrona kabli w transporcie kolejowym

W środowisku z wibracjami, wahaniami temperatury i zakłóceniami elektromagnetycznymi kable są narażone na liczne naprężenia. Aby zachować ich funkcjonalność, stosuje się specjalne metody ich ochrony.

Nowości

Aignep S.p.A dokonuje akwizycji działu pneumatyki firmy Univer

Aignep S.p.A. przejmuje dział pneumatyki Univer S.p.A. Ta strategiczna operacja pozwala na poszerzenie oferty produktowej Aignep w zakresie pneumatyki i automatyki przemysłowej.

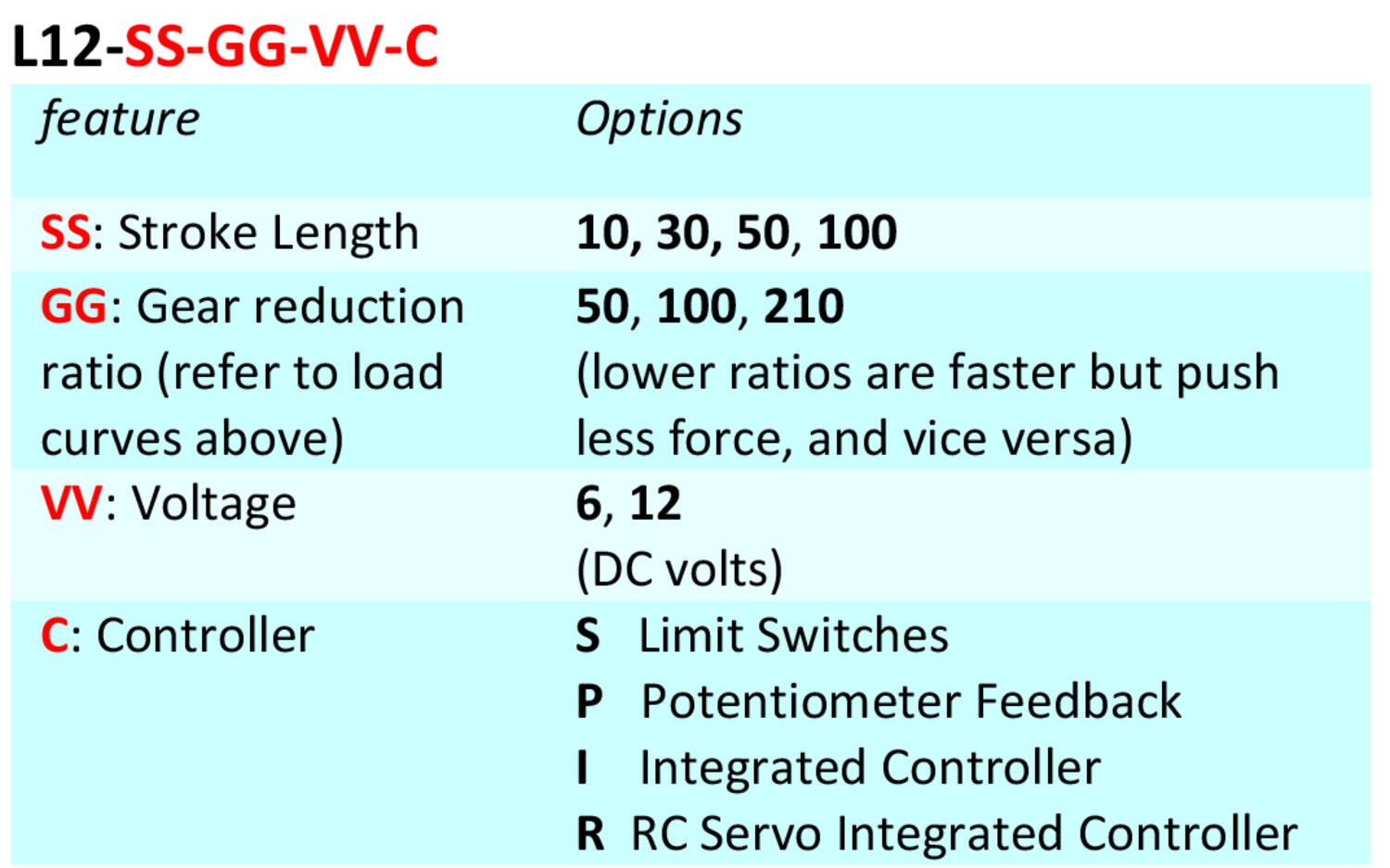

Warianty produktu	Maksymalna siła ciągnąca	Maksymalna siła pchająca	Masa	Napięcie zasilania	Prędkość nominalna bez obciążenia	Przełożenie	Siła powrotna (statyczna)	Skok
12 V DC, 10 mm, 22 N, wbudowane krancówki Nr produktu: L12-10-50-12-S Skopiowano	22 N	22 N	28 g	12 V DC	25 mm/s	50:1	12 N	10 mm
12 V DC, 10 mm, 22 N, potencjometr Nr produktu: L12-10-50-12-P Skopiowano	22 N	22 N	28 g	12 V DC	25 mm/s	50:1	12 N	10 mm
6 V DC, 10 mm, 22 N, wbudowane krancówki Nr produktu: L12-10-50-6-S Skopiowano	22 N	22 N	28 g	6,0 V DC	25 mm/s	50:1	12 N	10 mm
6 V DC, 10 mm, 22 N, potencjometr Nr produktu: L12-10-50-6-P Skopiowano	22 N	22 N	28 g	6,0 V DC	25 mm/s	50:1	12 N	10 mm
12 V DC, 10 mm, 42 N, wbudowane krancówki Nr produktu: L12-10-100-12-S Skopiowano	42 N	42 N	28 g	12 V DC	13 mm/s	100:1	22 N	10 mm
12 V DC, 10 mm, 42 N, potencjometr Nr produktu: L12-10-100-12-P Skopiowano	42 N	42 N	28 g	12 V DC	13 mm/s	100:1	22 N	10 mm
6 V DC, 10 mm, 42 N, wbudowane krancówki Nr produktu: L12-10-100-6-S Skopiowano	42 N	42 N	28 g	6,0 V DC	13 mm/s	100:1	22 N	10 mm
6 V DC, 10 mm, 42 N, potencjometr Nr produktu: L12-10-100-6-P Skopiowano	42 N	42 N	28 g	6,0 V DC	13 mm/s	100:1	22 N	10 mm
12 V DC, 10 mm, 80 N, wbudowane krańcówki Nr produktu: L12-10-210-12-S Skopiowano	80 N	80 N	28 g	12 V DC	6,5 mm/s	210:1	45 N	10 mm
12 V DC, 10 mm, 80 N, potencjometr Nr produktu: L12-10-210-12-P Skopiowano	80 N	80 N	28 g	12 V DC	6,5 mm/s	210:1	45 N	10 mm
6 V DC, 10 mm, 80 N, wbudowane krancówki Nr produktu: L12-10-210-6-S Skopiowano	80 N	80 N	28 g	6,0 V DC	6,5 mm/s	210:1	45 N	10 mm
6 V DC, 10 mm, 80 N, potencjometr Nr produktu: L12-10-210-6-P Skopiowano	80 N	80 N	28 g	6,0 V DC	6,5 mm/s	210:1	45 N	10 mm
12 V DC, 30 mm, 22 N, wbudowane krancówki Nr produktu: L12-30-50-12-S Skopiowano	22 N	22 N	34 g	12 V DC	25 mm/s	50:1	12 N	30 mm
12 V DC, 30 mm, 22 N, potencjometr Nr produktu: L12-30-50-12-P Skopiowano	22 N	22 N	34 g	12 V DC	25 mm/s	50:1	12 N	30 mm
12 V DC, 30 mm, 22 N, wbudowany sterownik Nr produktu: L12-30-50-12-I Skopiowano	22 N	22 N	34 g	12 V DC	25 mm/s	50:1	12 N	30 mm
6 V DC, 30 mm, 22 N, wbudowane krancówki Nr produktu: L12-30-50-6-S Skopiowano	22 N	22 N	34 g	6,0 V DC	25 mm/s	50:1	12 N	30 mm
6 V DC, 30 mm, 22 N, potencjometr Nr produktu: L12-30-50-6-P Skopiowano	22 N	22 N	34 g	6,0 V DC	25 mm/s	50:1	12 N	30 mm
6 V DC, 30 mm, 22 N, wbudowany sterownik Nr produktu: L12-30-50-6-I Skopiowano	22 N	22 N	34 g	6,0 V DC	25 mm/s	50:1	12 N	30 mm
12 V DC, 30 mm, 42 N, wbudowane krancówki Nr produktu: L12-30-100-12-S Skopiowano	42 N	42 N	34 g	12 V DC	13 mm/s	100:1	22 N	30 mm
12 V DC, 30 mm, 42 N, potencjometr Nr produktu: L12-30-100-12-P Skopiowano	42 N	42 N	34 g	12 V DC	13 mm/s	100:1	22 N	30 mm
12 V DC, 30 mm, 42 N, wbudowany sterownik Nr produktu: L12-30-100-12-I Skopiowano	42 N	42 N	34 g	12 V DC	13 mm/s	100:1	22 N	30 mm
6 V DC, 30 mm, 42 N, wbudowane krancówki Nr produktu: L12-30-100-6-S Skopiowano	42 N	42 N	34 g	6,0 V DC	13 mm/s	100:1	22 N	30 mm
6 V DC, 30 mm, 42 N, potencjometr Nr produktu: L12-30-100-6-P Skopiowano	42 N	42 N	34 g	6,0 V DC	13 mm/s	100:1	22 N	30 mm
6 V DC, 30 mm, 42 N, wbudowany sterownik Nr produktu: L12-30-100-6-I Skopiowano	42 N	42 N	34 g	6,0 V DC	13 mm/s	100:1	22 N	30 mm
12 V DC, 30 mm, 80 N, wbudowane krańcówki Nr produktu: L12-30-210-12-S Skopiowano	80 N	80 N	34 g	12 V DC	6,5 mm/s	210:1	45 N	30 mm
12 V DC, 30 mm, 80 N, potencjometr Nr produktu: L12-30-210-12-P Skopiowano	80 N	80 N	34 g	12 V DC	6,5 mm/s	210:1	45 N	30 mm
12 V DC, 30 mm, 80 N, wbudowany sterownik Nr produktu: L12-30-210-12-I Skopiowano	80 N	80 N	34 g	12 V DC	6,5 mm/s	210:1	45 N	30 mm
6 V DC, 30 mm, 80 N, wbudowane krańcówki Nr produktu: L12-30-210-6-S Skopiowano	80 N	80 N	34 g	6,0 V DC	6,5 mm/s	210:1	45 N	30 mm
6 V DC, 30 mm, 80 N, potencjometr Nr produktu: L12-30-210-6-P Skopiowano	80 N	80 N	34 g	6,0 V DC	6,5 mm/s	210:1	45 N	30 mm
6 V DC, 30 mm, 80 N, wbudowany sterownik Nr produktu: L12-30-210-6-I Skopiowano	80 N	80 N	34 g	6,0 V DC	6,5 mm/s	210:1	45 N	30 mm
12 V DC, 50 mm, 22 N, wbudowane krancówki Nr produktu: L12-50-50-12-S Skopiowano	22 N	22 N	40 g	12 V DC	25 mm/s	50:1	12 N	50 mm
12 V DC, 50 mm, 22 N, potencjometr Nr produktu: L12-50-50-12-P Skopiowano	22 N	22 N	40 g	12 V DC	25 mm/s	50:1	12 N	50 mm
12 V DC, 50 mm, 22 N, wbudowany sterownik Nr produktu: L12-50-50-12-I Skopiowano	22 N	22 N	40 g	12 V DC	25 mm/s	50:1	12 N	50 mm
6 V DC, 50 mm, 22 N, wbudowane krancówki Nr produktu: L12-50-50-6-S Skopiowano	22 N	22 N	40 g	6,0 V DC	25 mm/s	50:1	12 N	50 mm
6 V DC, 50 mm, 22 N, potencjometr Nr produktu: L12-50-50-6-P Skopiowano	22 N	22 N	40 g	6,0 V DC	25 mm/s	50:1	12 N	50 mm
6 V DC, 50 mm, 22 N, wbudowany sterownik Nr produktu: L12-50-50-6-I Skopiowano	22 N	22 N	40 g	6,0 V DC	25 mm/s	50:1	12 N	50 mm
12 V DC, 50 mm, 42 N, wbudowane krancówki Nr produktu: L12-50-100-12-S Skopiowano	42 N	42 N	40 g	12 V DC	13 mm/s	100:1	22 N	50 mm
12 V DC, 50 mm, 42 N, potencjometr Nr produktu: L12-50-100-12-P Skopiowano	42 N	42 N	40 g	12 V DC	13 mm/s	100:1	22 N	50 mm
12 V DC, 50 mm, 42 N, wbudowany sterownik Nr produktu: L12-50-100-12-I Skopiowano	42 N	42 N	40 g	12 V DC	13 mm/s	100:1	22 N	50 mm
6 V DC, 50 mm, 42 N, wbudowane krancówki Nr produktu: L12-50-100-6-S Skopiowano	42 N	42 N	40 g	6,0 V DC	13 mm/s	100:1	22 N	50 mm
6 V DC, 50 mm, 42 N, potencjometr Nr produktu: L12-50-100-6-P Skopiowano	42 N	42 N	40 g	6,0 V DC	13 mm/s	100:1	22 N	50 mm
6 V DC, 50 mm, 42 N, wbudowany sterownik Nr produktu: L12-50-100-6-I Skopiowano	42 N	42 N	40 g	6,0 V DC	13 mm/s	100:1	22 N	50 mm
12 V DC, 50 mm, 80 N, wbudowane krańcówki Nr produktu: L12-50-210-12-S Skopiowano	80 N	80 N	40 g	12 V DC	6,5 mm/s	210:1	45 N	50 mm
12 V DC, 50 mm, 80 N, potencjometr Nr produktu: L12-50-210-12-P Skopiowano	80 N	80 N	40 g	12 V DC	6,5 mm/s	210:1	45 N	50 mm
12 V DC, 50 mm, 80 N, wbudowany sterownik Nr produktu: L12-50-210-12-I Skopiowano	80 N	80 N	40 g	12 V DC	6,5 mm/s	210:1	45 N	50 mm
6 V DC, 50 mm, 80 N, wbudowane krancówki Nr produktu: L12-50-210-6-S Skopiowano	80 N	80 N	40 g	6,0 V DC	6,5 mm/s	210:1	45 N	50 mm
6 V DC, 50 mm, 80 N, potencjometr Nr produktu: L12-50-210-6-P Skopiowano	80 N	80 N	40 g	6,0 V DC	6,5 mm/s	210:1	45 N	50 mm
6 V DC, 50 mm, 80 N, wbudowany sterownik Nr produktu: L12-50-210-6-I Skopiowano	80 N	80 N	40 g	6,0 V DC	6,5 mm/s	210:1	45 N	50 mm
12 V DC, 100 mm, 22 N, wbudowane krancówki Nr produktu: L12-100-50-12-S Skopiowano	22 N	22 N	56 g	12 V DC	25 mm/s	50:1	12 N	100 mm
12 V DC, 100 mm, 22 N, potencjometr Nr produktu: L12-100-50-12-P Skopiowano	22 N	22 N	56 g	12 V DC	25 mm/s	50:1	12 N	100 mm
12 V DC, 100 mm, 22 N, wbudowany sterownik Nr produktu: L12-100-50-12-I Skopiowano	22 N	22 N	56 g	12 V DC	25 mm/s	50:1	12 N	100 mm
6 V DC, 100 mm, 22 N, wbudowane krancówki Nr produktu: L12-100-50-6-S Skopiowano	42 N	22 N	56 g	6,0 V DC	25 mm/s	50:1	12 N	100 mm
6 V DC, 100 mm, 22 N, potencjometr Nr produktu: L12-100-50-6-P Skopiowano	42 N	22 N	56 g	6,0 V DC	25 mm/s	50:1	12 N	100 mm
6 V DC, 100 mm, 22 N, wbudowany sterownik Nr produktu: L12-100-50-6-I Skopiowano	42 N	22 N	56 g	6,0 V DC	25 mm/s	50:1	12 N	100 mm
12 V DC, 100 mm, 42 N, wbudowane krancówki Nr produktu: L12-100-100-12-S Skopiowano	42 N	42 N	56 g	12 V DC	13 mm/s	100:1	22 N	100 mm
12 V DC, 100 mm, 42 N, potencjometr Nr produktu: L12-100-100-12-P Skopiowano	42 N	42 N	56 g	12 V DC	13 mm/s	100:1	22 N	100 mm
12 V DC, 100 mm, 42 N, wbudowany sterownik Nr produktu: L12-100-100-12-I Skopiowano	42 N	42 N	56 g	12 V DC	13 mm/s	100:1	22 N	100 mm
6 V DC, 100 mm, 42 N, wbudowane krancówki Nr produktu: L12-100-100-6-S Skopiowano	42 N	42 N	56 g	6,0 V DC	13 mm/s	100:1	22 N	100 mm
6 V DC, 100 mm, 42 N, potencjometr Nr produktu: L12-100-100-6-P Skopiowano	42 N	42 N	56 g	6,0 V DC	13 mm/s	100:1	22 N	100 mm
6 V DC, 100 mm, 42 N, wbudowany sterownik Nr produktu: L12-100-100-6-I Skopiowano	42 N	42 N	56 g	6,0 V DC	13 mm/s	100:1	22 N	100 mm
12 V DC, 100 mm, 80 N, wbudowane krancówki Nr produktu: L12-100-210-12-S Skopiowano	80 N	80 N	56 g	12 V DC	6,5 mm/s	210:1	45 N	100 mm
12 V DC, 100 mm, 80 N, potencjometr Nr produktu: L12-100-210-12-P Skopiowano	80 N	80 N	56 g	12 V DC	6,5 mm/s	210:1	45 N	100 mm
12 V DC, 100 mm, 80 N, wbudowany sterownik Nr produktu: L12-100-210-12-I Skopiowano	80 N	80 N	56 g	12 V DC	6,5 mm/s	210:1	45 N	100 mm
6 V DC, 100 mm, 80 N, wbudowane krancówki Nr produktu: L12-100-210-6-S Skopiowano	80 N	80 N	56 g	6,0 V DC	6,5 mm/s	210:1	45 N	100 mm
6 V DC, 100 mm, 80 N, potencjometr Nr produktu: L12-100-210-6-P Skopiowano	80 N	80 N	56 g	6,0 V DC	6,5 mm/s	210:1	45 N	100 mm
6 V DC, 100 mm, 80 N, wbudowany sterownik Nr produktu: L12-100-210-6-I Skopiowano	80 N	80 N	56 g	6,0 V DC	6,5 mm/s	210:1	45 N	100 mm
