ACTUONIX
PQ12
Actuonix Motion Devices to czołowy producent miniaturowych siłowników elektrycznych na świecie. Firma została założona w roku 2005 w Kanadzie. Od tego czasu dostarczyła innowacyjne technologicznie, a jednocześnie atrakcyjne cenowo siłowniki elektryczne do szeregu aplikacji m.in. medycznych, motoryzacyjnych oraz meblarskich.

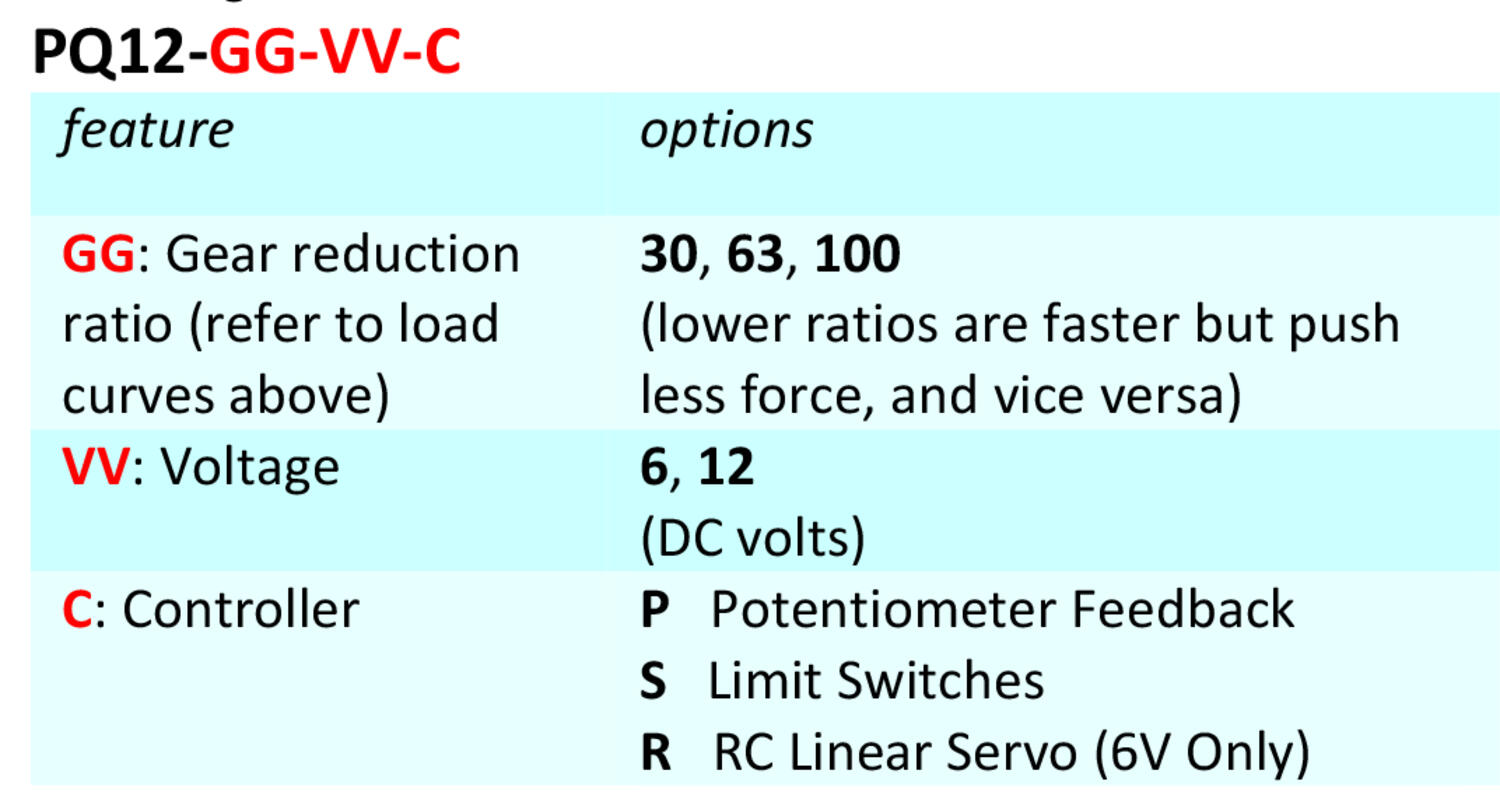

Siłowniki firmy Actuonix serii PQ12 dostępne są w dwóch głównych wersjach różniących się od siebie dostępną metodą sterowania:
- Wersja S – siłowniki oznaczone literą S posiadają wbudowane wyłączniki krańcowe. W momencie gdy siłownik znajdzie się w przedziale około 0.5 mm od któregoś z końca jazdy, nastąpi odcięcie napięcia zasilającego silnik. Możliwy jest wówczas ruch siłownika wyłącznie w kierunku przeciwnym. Zmiana kierunku jazdy możliwa jest poprzez odwrócenie polaryzacji napięcia zasilającego.
- Wersja P – siłowniki z wbudowanym potencjometrem zapewniającym sygnał sprzężenia zwrotnego. Modele oznaczone literą P idealnie sprawdzają się w aplikacjach, w których wymagana jest informacja o aktualnej pozycji wysuwu. Dostępny sygnał analogowy z potencjometru należy połączyć z zewnętrznym regulatorem pozycji. W ofercie firmy Actuonix znajduje się sterownik LAC, który odczytuje sygnał o aktualnym położeniu siłownika i porównuje go z zadanym sygnałem wejściowym. Sterownik LAC daje możliwość zadawania pozycji m.in. poprzez sygnał analogowy 0‒3.3 VDC lub 4‒20 mA, bądź też cyfrowy 0‒5 VDC PWM.
- Napięcie zasilania: 6 lub 12 V DC
- Maksymalna siła: 50 N
- Maksymalna prędkość bez obciążenia: 28 mm/s
- Skok: 20 mm
- Stopień ochrony: IP54
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Cykl pracy | 20 % |
|---|---|
| Maksymalna siła pchająca | 18 N |
| Masa | 15 g |
| Max. temperatura pracy | 50 °C |
| Min. temperatura pracy | -10 °C |
| Napięcie zasilania | 12 V DC |
| Poziom hałasu | 55 dB |
| Prędkość nominalna bez obciążenia | 28 mm/s |
|---|---|
| Przełożenie | 30:1 |
| Siła powrotna (statyczna) | 9 N |
| Skok | 20 mm |
| Stopień ochrony IP | IP54 |
Do pobrania
Opis produktu
Actuonix Motion Devices to czołowy producent miniaturowych siłowników elektrycznych na świecie. Firma została założona w roku 2005 w Kanadzie. Od tego czasu dostarczyła innowacyjne technologicznie, a jednocześnie atrakcyjne cenowo siłowniki elektryczne do szeregu aplikacji m.in. medycznych, motoryzacyjnych oraz meblarskich.
Siłowniki firmy Actuonix serii PQ12 dostępne są w dwóch głównych wersjach różniących się od siebie dostępną metodą sterowania:
- Wersja S – siłowniki oznaczone literą S posiadają wbudowane wyłączniki krańcowe. W momencie gdy siłownik znajdzie się w przedziale około 0.5 mm od któregoś z końca jazdy, nastąpi odcięcie napięcia zasilającego silnik. Możliwy jest wówczas ruch siłownika wyłącznie w kierunku przeciwnym. Zmiana kierunku jazdy możliwa jest poprzez odwrócenie polaryzacji napięcia zasilającego.
- Wersja P – siłowniki z wbudowanym potencjometrem zapewniającym sygnał sprzężenia zwrotnego. Modele oznaczone literą P idealnie sprawdzają się w aplikacjach, w których wymagana jest informacja o aktualnej pozycji wysuwu. Dostępny sygnał analogowy z potencjometru należy połączyć z zewnętrznym regulatorem pozycji. W ofercie firmy Actuonix znajduje się sterownik LAC, który odczytuje sygnał o aktualnym położeniu siłownika i porównuje go z zadanym sygnałem wejściowym. Sterownik LAC daje możliwość zadawania pozycji m.in. poprzez sygnał analogowy 0‒3.3 VDC lub 4‒20 mA, bądź też cyfrowy 0‒5 VDC PWM.
