NANOTEC

Seria LA - Non-Captive

W przypadku siłowników liniowych serii LA (Non-Captive) mamy do czynienia z silnikiem krokowym, orzez który przechodzi śruba pociągowa, która przynajmniej z jednej strony musi być przymocowana do elementu, który się nie obraca. Tylko wówczas jest możliwy wysuw śruby bez jej obracania się. Śruba przemieszcza się swobodnie przez korpus silnika krokowego. W tym typie aktuatora liniowego nie ma ustalonego skoku.



Pokaż więcej
  • Siła: od 46 do 369 N
  • Rozmiar silnika: od NEMA 8 do NEMA 23
  • Możliwość zamontowania enkodera
  • Zintegrowany konektor

Wybrany wariant produktu

Nanotec_logo_rgb.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Długość 33 mm
Dostawca Fulling
Indukcyjność 2,6 mH
Kąt obrotu 1,8 °
Klasa izolacji uwojeń B
Liczba faz 2
Masa 0,054 kg
Max. axial play ±0,05
Prąd fazowy 0,6 A
Prędkość maksymalna 40 mm/s
Rezystancja 6,4 Ω
Rezystancja izolacji 100 MΩ
Rozdzielczość 5 μm/krok
Rozmiar 20 mm
Siła 46 N
Skok gwintu 1 mm
Średnica gwintu 3,5 mm
Temperatura otoczenia od -10°C do +50°C
Wymiar obudowy NEMA8
Zintegrowane złącze wtykowe TAK

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Opis produktu

W przypadku siłowników liniowych serii LA (Non-Captive) mamy do czynienia z silnikiem krokowym, orzez który przechodzi śruba pociągowa, która przynajmniej z jednej strony musi być przymocowana do elementu, który się nie obraca. Tylko wówczas jest możliwy wysuw śruby bez jej obracania się. Śruba przemieszcza się swobodnie przez korpus silnika krokowego. W tym typie aktuatora liniowego nie ma ustalonego skoku.



Akcesoria

Powiązane

Nowości

Solenoidy elektromagnetyczne serii ERC niezwykle popularne w systemach sortujących

Seria elektromagnesów ERC firmy Nafsa charakteryzuje się pracą dwustronnego działania (push/pull) i jest bardzo często stosowana przez producentów różnego rodzaju systemów sortujących.

Nowości

Wielofunkcyjne urządzenie dostępu UGB-KLTM

UGB-KLTM to wielofunkcyjne urządzenie, zapewniające zintegrowaną ochronę i kompleksową kontrolę dostępu. Produkt jest przeznaczony do aplikacji, w których operator ma pełny dostęp do niebezpiecznej strefy.

Akademia OEM

Podstawowe informacje o manometrach

W artykule przedstawiamy podstawowe informacje na temat manometrów. Wyjaśniamy różnice pomiędzy ich typami, omawiamy najważniejsze pojęcia oraz podpowiadamy, na co zwrócić uwagę przy zakupie manometru.

Nowości

Kamery cofania Orlaco gwarancją bezpieczeństwa i wydajności

Kamery cofania firmy Orlaco do samochodów ciężarowych, wózków widłowych i sprzętu budowlanego to gwarancja bezpieczeństwa i wydajności na najwyższym poziomie!

Nowości

Kontrola przepływu za pomocą FMQ

Precyzyjna kontrola przepływu jest skutecznym sposobem na automatyzację procesów i oszczędność zasobów w przemyśle spożywczym, w tym również w przemyśle mleczarskim. Dzięki przepływomierzowi elektromagnetycznemu FMQ firma Anderson-Negele poprawia stosunek korzyści do kosztów.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Warianty produktu Długość Indukcyjność Masa Max. axial play Prąd fazowy Prędkość maksymalna Rezystancja Rozdzielczość Rozmiar Siła Skok gwintu Średnica gwintu Wymiar obudowy Cena
LA20
Siłownik liniowy Non-Captive, NEMA8 (20 mm)
Nr produktu:
LA201S06-B-TDBA Skopiowano
33 mm
2,6 mH
0,054 kg
±0,05
0,6 A
40 mm/s
6,4 Ω
5 μm/krok
20 mm
46 N
1 mm
3,5 mm
NEMA8
LA20
Siłownik liniowy Non-Captive, NEMA8 (20 mm)
Nr produktu:
LA201S06-A-TDBA Skopiowano
33 mm
2,6 mH
0,054 kg
±0,05
0,6 A
40 mm/s
6,4 Ω
5 μm/krok
20 mm
46 N
1 mm
3,5 mm
NEMA8

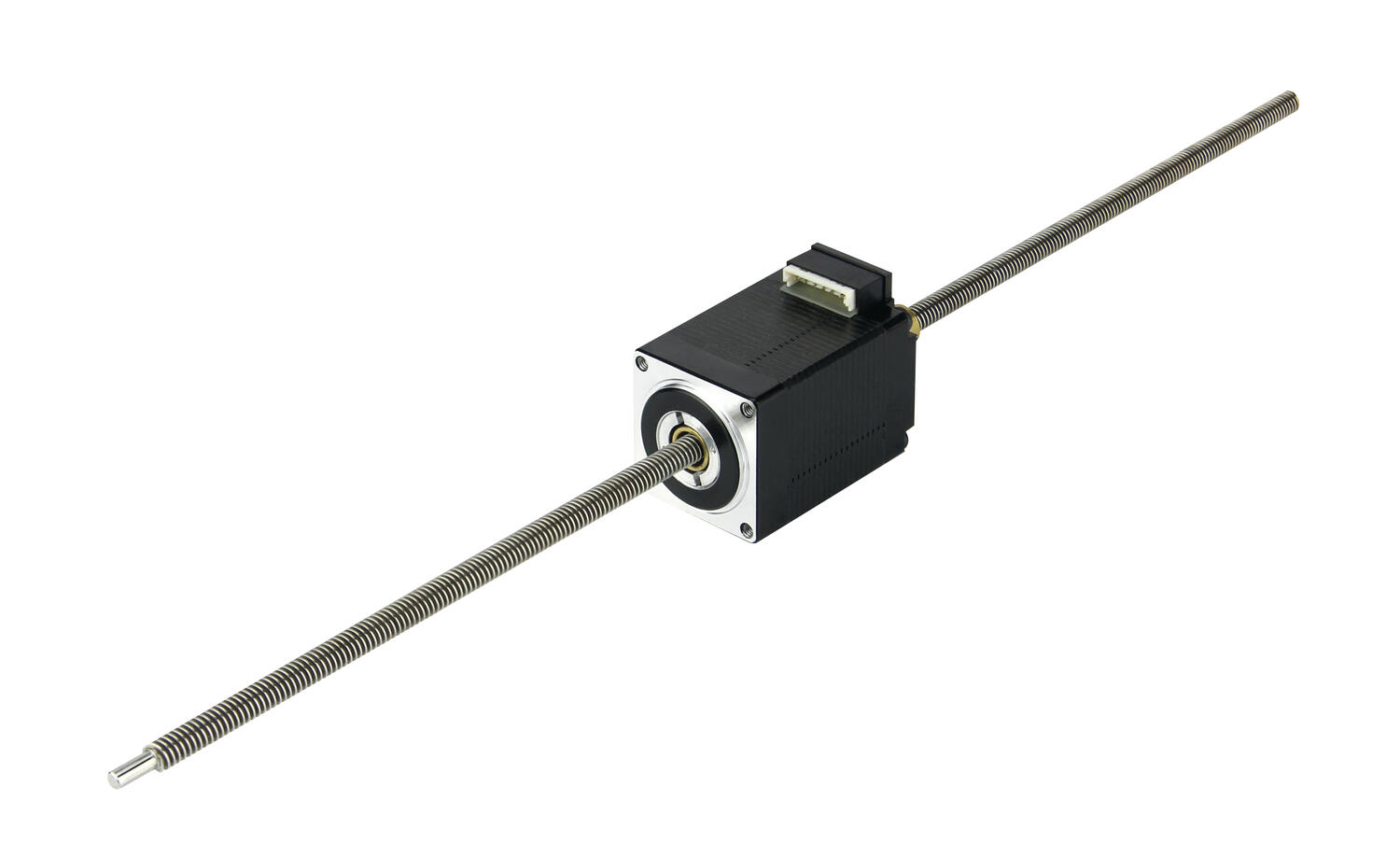

LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281M15-B-THCA Skopiowano
41 mm
1,25 mH
0,14 kg
±0,05
1,5 A
35 mm/s
1,45 Ω
10 μm/krok
28 mm
152,1 N
2 mm
5 mm
NEMA11
LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281M15-A-THCA Skopiowano
41 mm
1,25 mH
0,14 kg
±0,05
1,5 A
35 mm/s
1,45 Ω
10 μm/krok
28 mm
152,1 N
2 mm
5 mm
NEMA11
LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281M06-B-THCA Skopiowano
41 mm
6,52 mH
0,14 kg
±0,05
0,6 A
35 mm/s
7,3 Ω
10 μm/krok
28 mm
152,1 N
2 mm
5 mm
NEMA11
LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281M06-A-THCA Skopiowano
41 mm
6,52 mH
0,14 kg
±0,05
0,6 A
35 mm/s
7,3 Ω
10 μm/krok
28 mm
152,1 N
2 mm
5 mm
NEMA11
LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281S10-B-UGAQ Skopiowano
33 mm
2,5 mH
0,11 kg
±0,06
1 A
19 mm/s
2,7 Ω
3,175 μm/krok
28 mm
210 N
0,635 mm
4,76 mm
NEMA11
LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281S10-A-UGAQ Skopiowano
33 mm
2,5 mH
0,11 kg
±0,06
1 A
19 mm/s
2,7 Ω
3,175 μm/krok
28 mm
210 N
0,635 mm
4,76 mm
NEMA11
LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281S10-B-UGFC Skopiowano
33 mm
2,5 mH
0,11 kg
±0,08
1 A
120 mm/s
2,7 Ω
25,4 μm/krok
28 mm
50 N
5,08 mm
4,76 mm
NEMA11
LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281S10-A-UGFC Skopiowano
33 mm
2,5 mH
0,11 kg
±0,08
1 A
120 mm/s
2,7 Ω
25,4 μm/krok
28 mm
50 N
5,08 mm
4,76 mm
NEMA11
LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281S10-B-THCA Skopiowano
33 mm
2,5 mH
0,11 kg
±0,05
1 A
35 mm/s
2,7 Ω
10 μm/krok
28 mm
93,4 N
2 mm
5 mm
NEMA11
LA28
Siłownik liniowy Non-Captive, NEMA11 (28 mm)
Nr produktu:
LA281S10-A-THCA Skopiowano
33 mm
2,5 mH
0,11 kg
±0,05
1 A
35 mm/s
2,7 Ω
10 μm/krok
28 mm
93,4 N
2 mm
5 mm
NEMA11

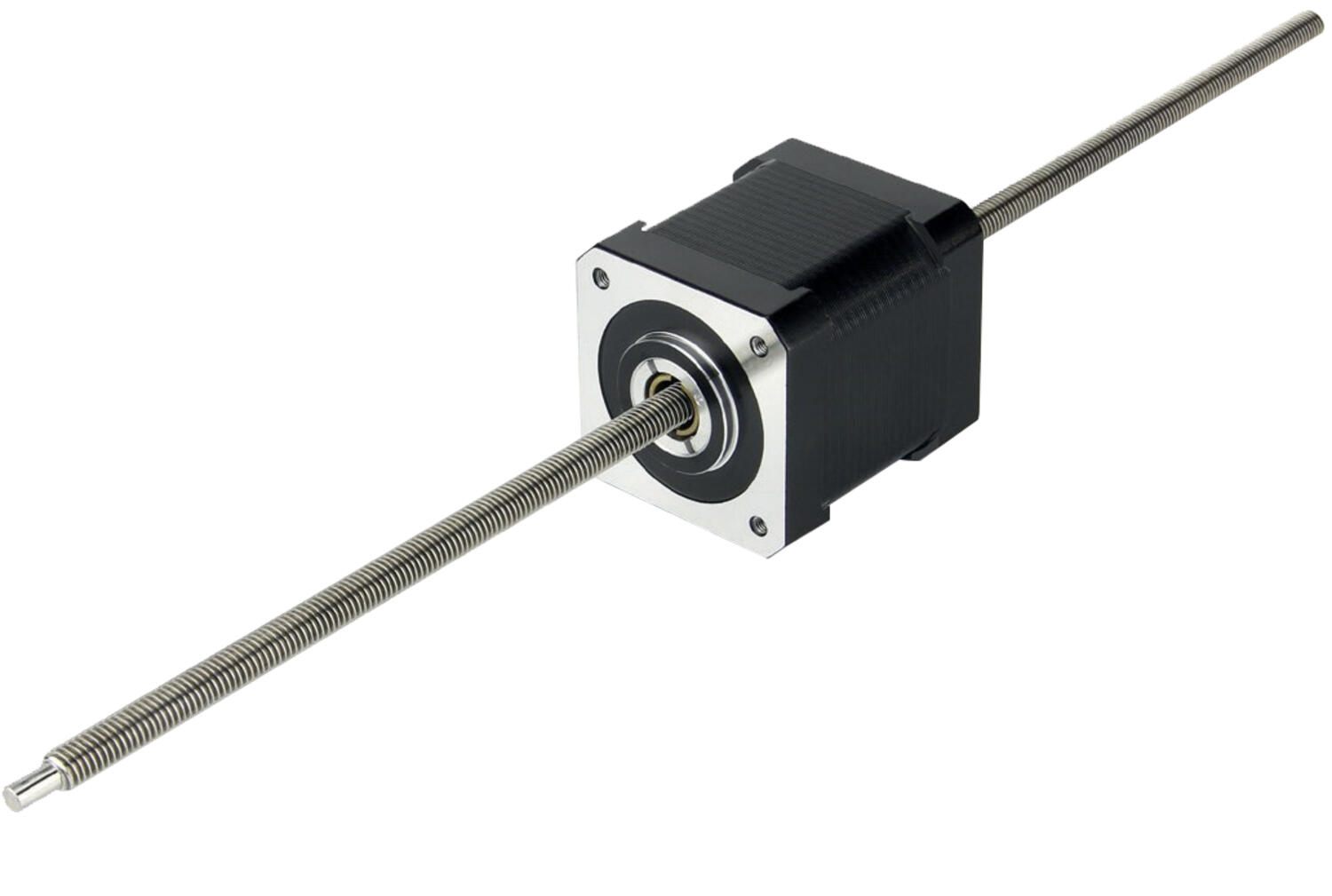

LA35
Siłownik liniowy Non-Captive, NEMA14 (35 mm)
Nr produktu:
LA351S12-B-UIEV Skopiowano
33,6 mm
2,46 mH
0,15 kg
±0,09
1,2 A
100 mm/s
1,85 Ω
24,384 μm/krok
35 mm
86,2 N
4,8768 mm
5,55625 mm
NEMA14
LA35
Siłownik liniowy Non-Captive, NEMA14 (35 mm)
Nr produktu:
LA351S12-A-UIEV Skopiowano
33,6 mm
2,46 mH
0,15 kg
±0,09
1,2 A
100 mm/s
1,85 Ω
24,384 μm/krok
35 mm
86,2 N
4,8768 mm
5,55625 mm
NEMA14
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421L18-B-UKGI Skopiowano
47,4 mm
3,4 mH
0,34 kg
±0,09
1,8 A
80 mm/s
1,75 Ω
31,75 μm/krok
42 mm
275,1 N
6,35 mm
6,35 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421L18-B-TJCA Skopiowano
47,4 mm
3,25 mH
0,34 kg
±0,06
1,8 A
50 mm/s
1,75 Ω
10 μm/krok
42 mm
369 N
2 mm
6 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421L18-A-TJCA Skopiowano
47,4 mm
3,25 mH
0,34 kg
±0,06
1,8 A
50 mm/s
1,75 Ω
10 μm/krok
42 mm
369 N
2 mm
6 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421L13-B-TJCA Skopiowano
47,4 mm
6,15 mH
0,34 kg
±0,06
1,3 A
50 mm/s
3,8 Ω
10 μm/krok
42 mm
369 N
2 mm
6 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421L13-A-TJCA Skopiowano
47,4 mm
6,15 mH
0,34 kg
±0,06
1,3 A
50 mm/s
3,8 Ω
10 μm/krok
42 mm
369 N
2 mm
6 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421S14-B-TJCA Skopiowano
33,4 mm
2,8 mH
0,2 kg
±0,06
1,4 A
55 mm/s
2 Ω
10 μm/krok
42 mm
258,3 N
2 mm
6 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421S14-B-UKGI Skopiowano
33,4 mm
2,8 mH
0,2 kg
±0,09
1,4 A
80 mm/s
2 Ω
31,75 μm/krok
42 mm
152 N
6,35 mm
6,35 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421S14-A-UKGI Skopiowano
33,4 mm
2,8 mH
0,2 kg
±0,09
1,4 A
80 mm/s
2 Ω
31,75 μm/krok
42 mm
152 N
6,35 mm
6,35 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421S14-A-TJCA Skopiowano
33,4 mm
2,8 mH
0,2 kg
±0,06
1,4 A
55 mm/s
2 Ω
10 μm/krok
42 mm
258,3 N
2 mm
6 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421S07-B-TJCA Skopiowano
33,4 mm
12,8 mH
0,2 kg
±0,06
0,7 A
55 mm/s
9,3 Ω
10 μm/krok
42 mm
258,3 N
2 mm
6 mm
NEMA17
LA42
Siłownik liniowy Non-Captive, NEMA17 (42 mm)
Nr produktu:
LA421S07-A-TJCA Skopiowano
33,4 mm
12,8 mH
0,2 kg
±0,06
0,7 A
55 mm/s
9,3 Ω
10 μm/krok
42 mm
258,3 N
2 mm
6 mm
NEMA17
LA35
Siłownik liniowy Non-Captive, NEMA23 (57 mm)
Nr produktu:
LA561S20-B-UQKE Skopiowano
50,3 mm
4,3 mH
0,65 kg
±0,12
2 A
150 mm/s
1,5 Ω
50,8 μm/krok
57 mm
352,2 N
10,16 mm
9,525 mm
NEMA23
LA35
Siłownik liniowy Non-Captive, NEMA23 (57 mm)
Nr produktu:
LA561S20-A-UQKE Skopiowano
50,3 mm
4,3 mH
0,65 kg
±0,12
2 A
150 mm/s
1,5 Ω
50,8 μm/krok
57 mm
352,5 N
10,16 mm
9,525 mm
NEMA23
