NAFSA

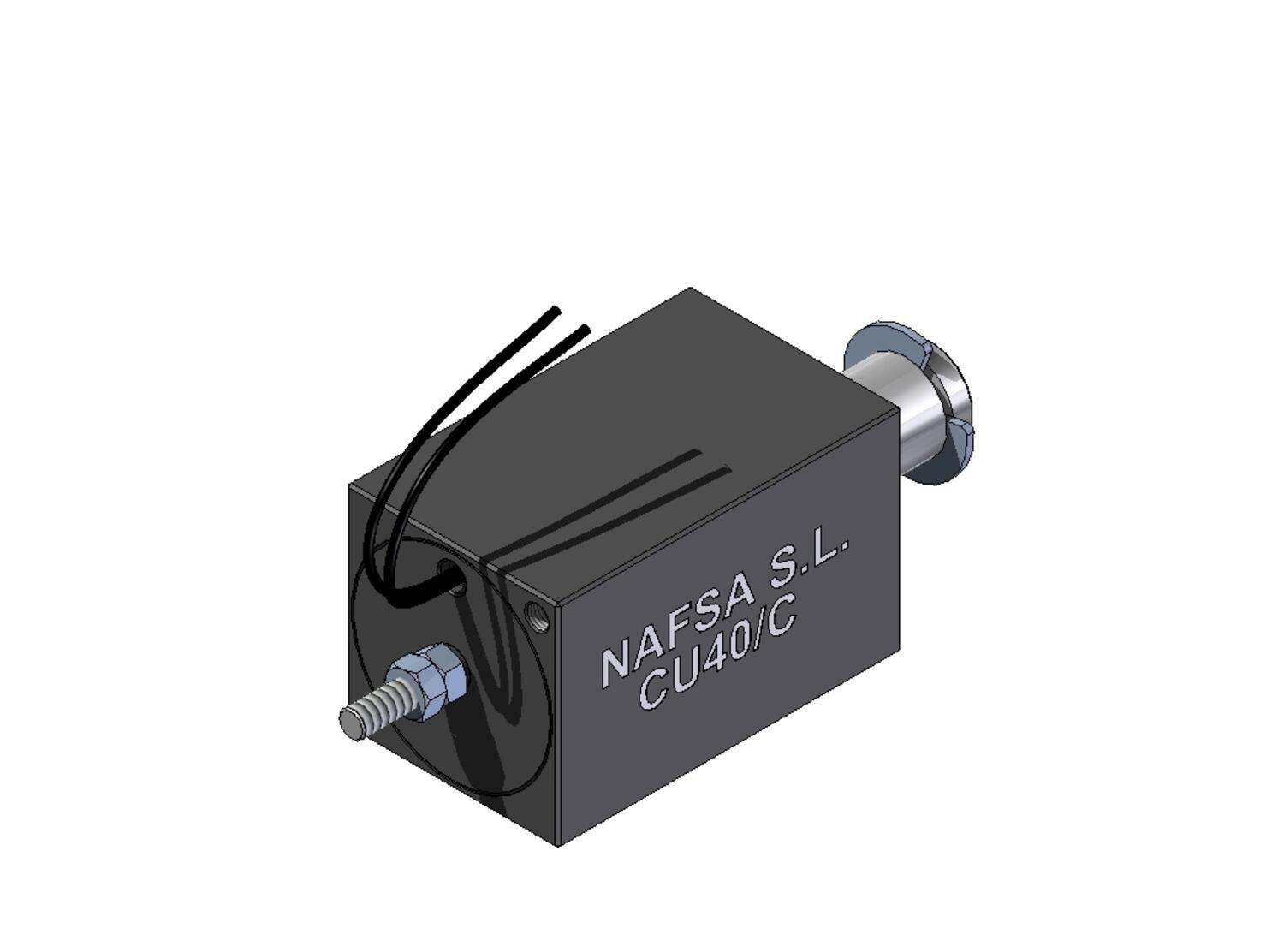

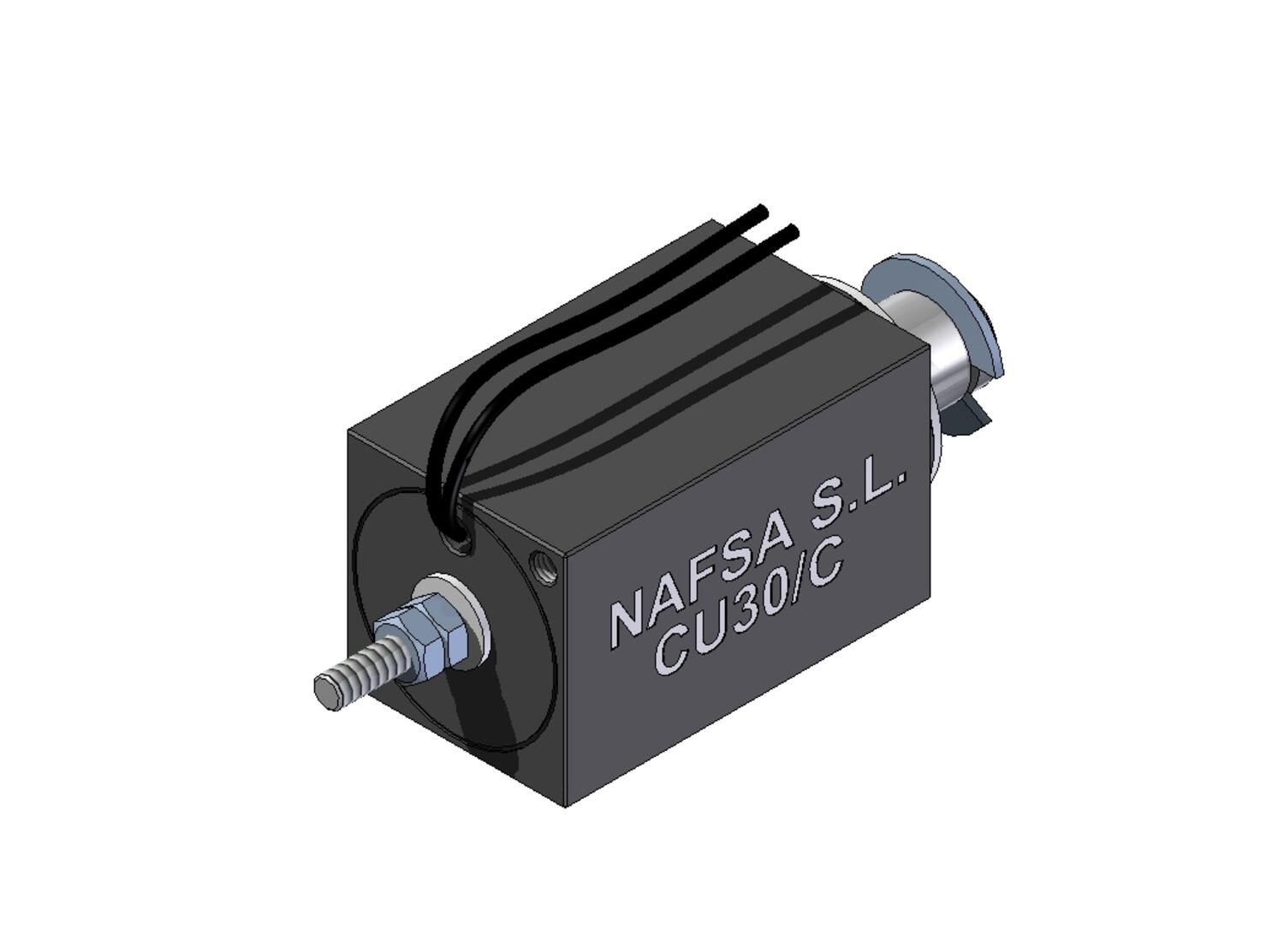

Seria CU
Seria elektromagnesów CU charakteryzuje się pracą jednostronnego działania.
Po podaniu napięcia na cewkę, trzpień przesuwa się dzięki wytworzonemu polu magnetycznemu, aż osiągnie pozycję końcową.
Jeżeli zasilanie zostanie odłączone, powrót następuję poprzez odwrotną działanie zewnętrznej siły lub sprężyny.
Seria CU została zaprojektowana z myślą o aplikacjach wymagających dużej liczby cykli.
- Funkcja Pull/push z opcjonalną śrubą
- Uzwojenie klasy E (120ºC)
- Duża ilość cykli
- Siła do 59N
- Dostępne wykonania specjalne
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Funkcja | push/pull |
|---|---|
| Klasa izolacji uwojeń | E (120ºC) |

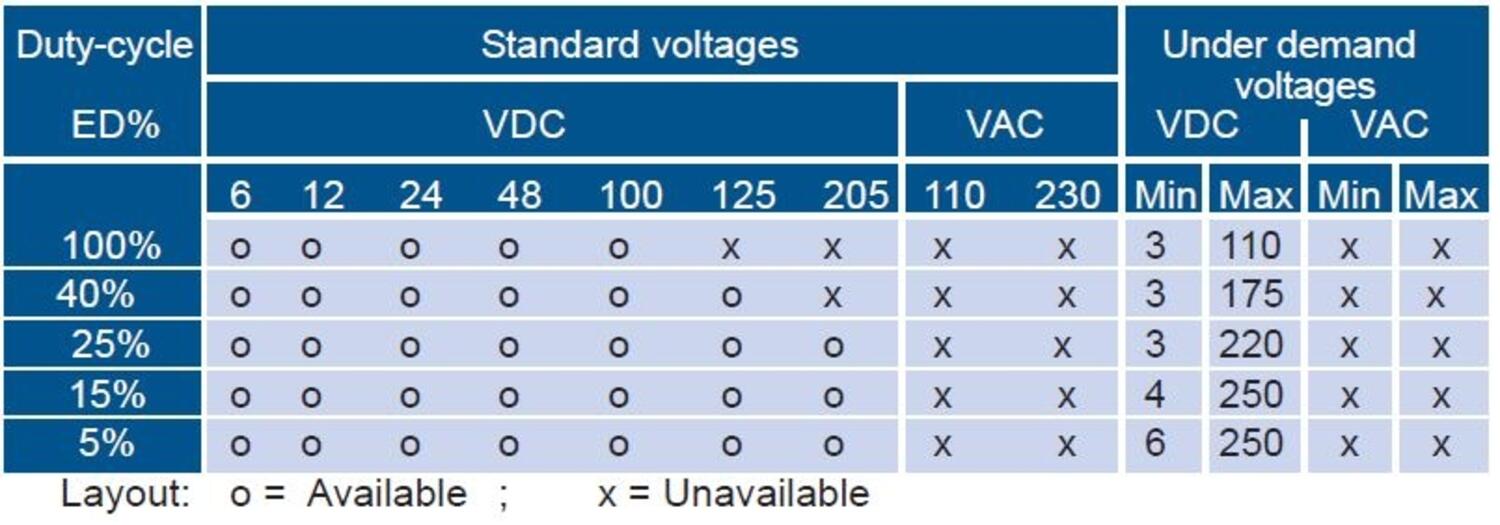

| Max. napięcie AC | 120 V |
| Max. napięcie DC | 205 V |
| Min. napięcie AC | 120 V |
| Min. napięcie DC | 6 V |
| Moc pobierana przy 20 st. C i 100% cyklu pracy | 4 W |
| Moc pobierana przy 20 st. C i 15% cyklu pracy | 26 W |
| Moc pobierana przy 20 st. C i 25% cyklu pracy | 16 W |
| Moc pobierana przy 20 st. C i 40% cyklu pracy | 10 W |
| Moc pobierana przy 20 st. C i 5% cyklu pracy | 80 W |
| Rodzaj napięcia | DC |
| Siła końcowa przy 100% cyklu pracy | 1,5 N |
| Siła końcowa przy 15% cyklu pracy | 6 N |
| Siła końcowa przy 25% cyklu pracy | 4 N |
|---|---|
| Siła końcowa przy 40% cyklu pracy | 3,5 N |
| Siła końcowa przy 5% cyklu pracy | 8,8 N |
| Siła początkowa przy 100% cyklu pracy | 0,9 N |
| Siła początkowa przy 15% cyklu pracy | 3,1 N |
| Siła początkowa przy 25% cyklu pracy | 2,5 N |
| Siła początkowa przy 40% cyklu pracy | 2,1 N |
| Siła początkowa przy 5% cyklu pracy | 5,5 N |
| Skok | 6 mm |
| Sprężyna powrotna | Tak |
| Stopień ochrony IP | IP40 |
| Waga całkowita | 110 g |
Opis produktu
Seria elektromagnesów CU charakteryzuje się pracą jednostronnego działania.
Po podaniu napięcia na cewkę, trzpień przesuwa się dzięki wytworzonemu polu magnetycznemu, aż osiągnie pozycję końcową.
Jeżeli zasilanie zostanie odłączone, powrót następuję poprzez odwrotną działanie zewnętrznej siły lub sprężyny.
Seria CU została zaprojektowana z myślą o aplikacjach wymagających dużej liczby cykli.
