NAFSA
Seria ECM
Seria elektromagnesów ECM charakteryzuje się pracą jednostronnego działania.
Po podaniu napięcia na cewkę, trzpień przesuwa się dzięki wytworzonemu polu magnetycznemu, aż osiągnie pozycję końcową.
Jeżeli zasilanie zostanie odłączone, powrót następuję poprzez odwrotną działanie zewnętrznej siły lub sprężyny.
Konstrukcja serii ECM jest specjalnie dostosowana do montażu panelowego.
- Funkcja push/pull z opcjonalną sprężyną
- Uzwojenie klasy B (130ºC)
- Okrągły profil do montażu panelowego
- SIła do 32N
- Dostępne wykonania specjalne
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Funkcja | pull |
|---|---|
| Klasa izolacji uwojeń | B (130°C) |

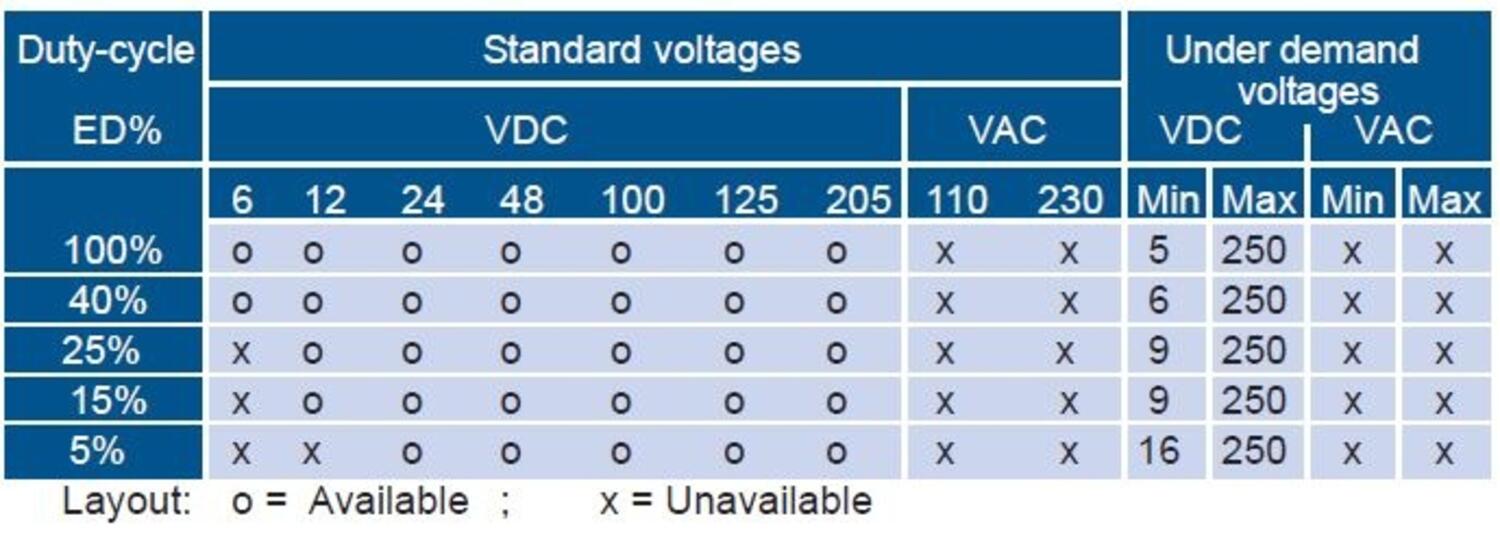

| Max. napięcie DC | 205 V |
| Min. napięcie DC | 6 V |
| Moc pobierana przy 20 st. C i 100% cyklu pracy | 10 W |
| Moc pobierana przy 20 st. C i 15% cyklu pracy | 65 W |
| Moc pobierana przy 20 st. C i 25% cyklu pracy | 40 W |
| Moc pobierana przy 20 st. C i 40% cyklu pracy | 25 W |
| Moc pobierana przy 20 st. C i 5% cyklu pracy | 200 W |
| Rodzaj napięcia | DC |

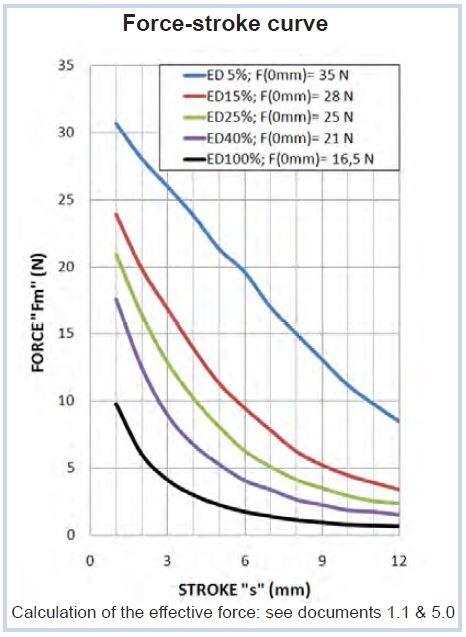

| Siła końcowa przy 100% cyklu pracy | 10,5 N |
| Siła końcowa przy 15% cyklu pracy | 22,5 N |
| Siła końcowa przy 25% cyklu pracy | 19,5 N |
|---|---|
| Siła końcowa przy 40% cyklu pracy | 16,7 N |
| Siła końcowa przy 5% cyklu pracy | 32 N |
| Siła początkowa przy 100% cyklu pracy | 0,6 N |
| Siła początkowa przy 15% cyklu pracy | 3,4 N |
| Siła początkowa przy 25% cyklu pracy | 2,3 N |
| Siła początkowa przy 40% cyklu pracy | 1,5 N |
| Siła początkowa przy 5% cyklu pracy | 8,4 N |

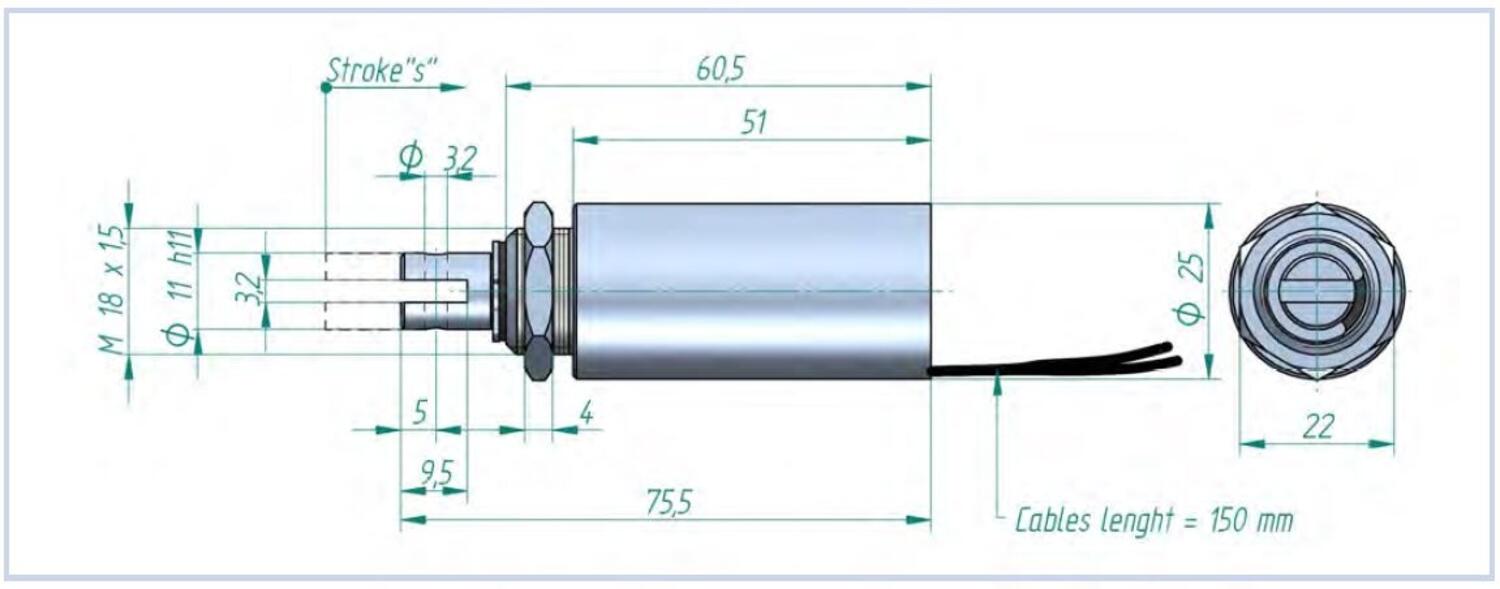

| Skok | 12 mm |
| Stopień ochrony IP | IP30 |
| Waga całkowita | 190 g |
Opis produktu
Seria elektromagnesów ECM charakteryzuje się pracą jednostronnego działania.
Po podaniu napięcia na cewkę, trzpień przesuwa się dzięki wytworzonemu polu magnetycznemu, aż osiągnie pozycję końcową.
Jeżeli zasilanie zostanie odłączone, powrót następuję poprzez odwrotną działanie zewnętrznej siły lub sprężyny.
Konstrukcja serii ECM jest specjalnie dostosowana do montażu panelowego.
