NAFSA

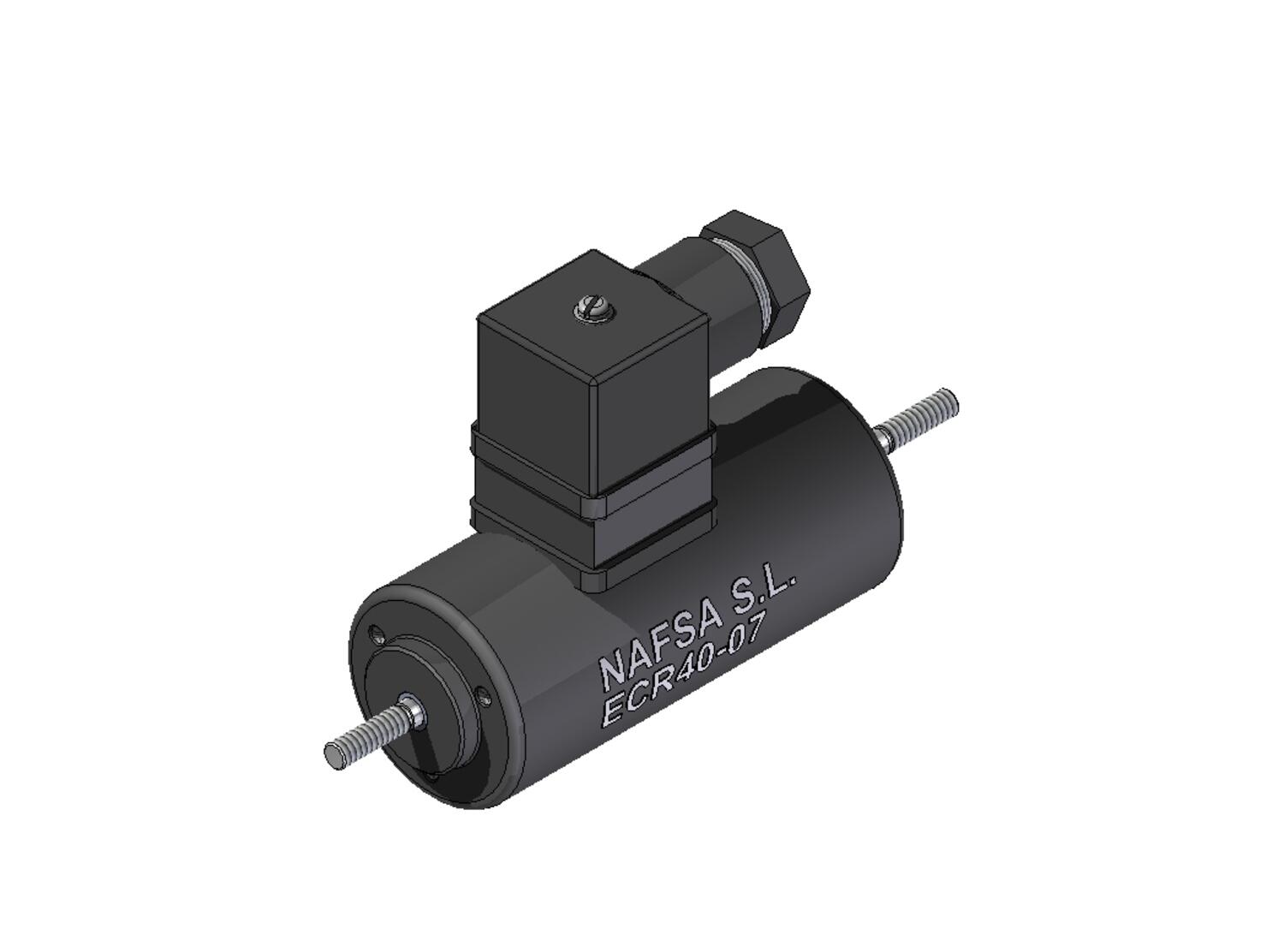

Seria ECR
Seria elektromagnesów ECR to seria elektromagensów rewersyjnych. Kierunek ruchu jest zależny od odpowiedniego sterowania dwoma cewkami. Każda z nich odpowiada za ruch w jedną stronę, więc muszą być wzbudzane naprzemiennie.
W celu osiągnięcia, którejkolwiek z pozycji końcowych solenoid musi być zasilony.
Seria ECR przeważnie jest stosowana w aplikacjach, gdzie wymagana jest taka sama siła w obu kierunkach (push/pull).
- Równa siła w obu kierunkach
- Uzwojenie klasy B (130ºC)
- Podwójna cewka
- Siła do 837N
- Dostępne wykonania specjalne
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Funkcja | push/pull |
|---|---|
| Klasa izolacji uwojeń | B(130ºC) |

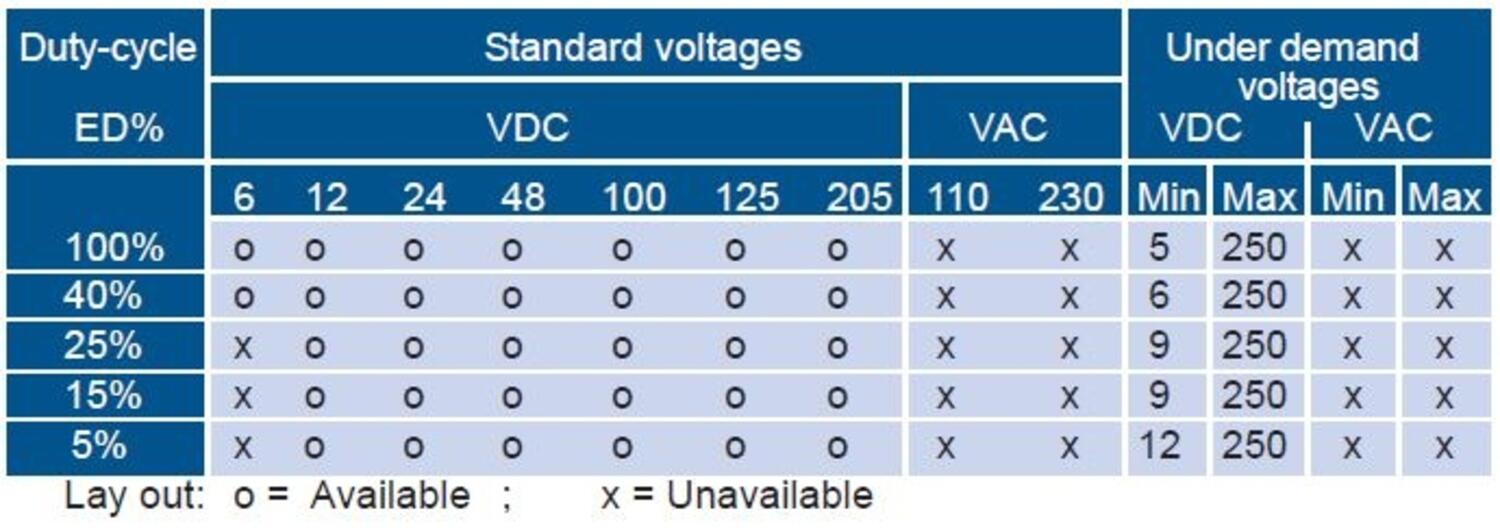

| Max. napięcie DC | 205 V |
| Min. napięcie DC | 6 V |
| Moc pobierana przy 20 st. C i 100% cyklu pracy | 13 W |
| Moc pobierana przy 20 st. C i 15% cyklu pracy | 75 W |
| Moc pobierana przy 20 st. C i 25% cyklu pracy | 45 W |
| Moc pobierana przy 20 st. C i 40% cyklu pracy | 30 W |
| Moc pobierana przy 20 st. C i 5% cyklu pracy | 210 W |
| Rodzaj napięcia | DC |

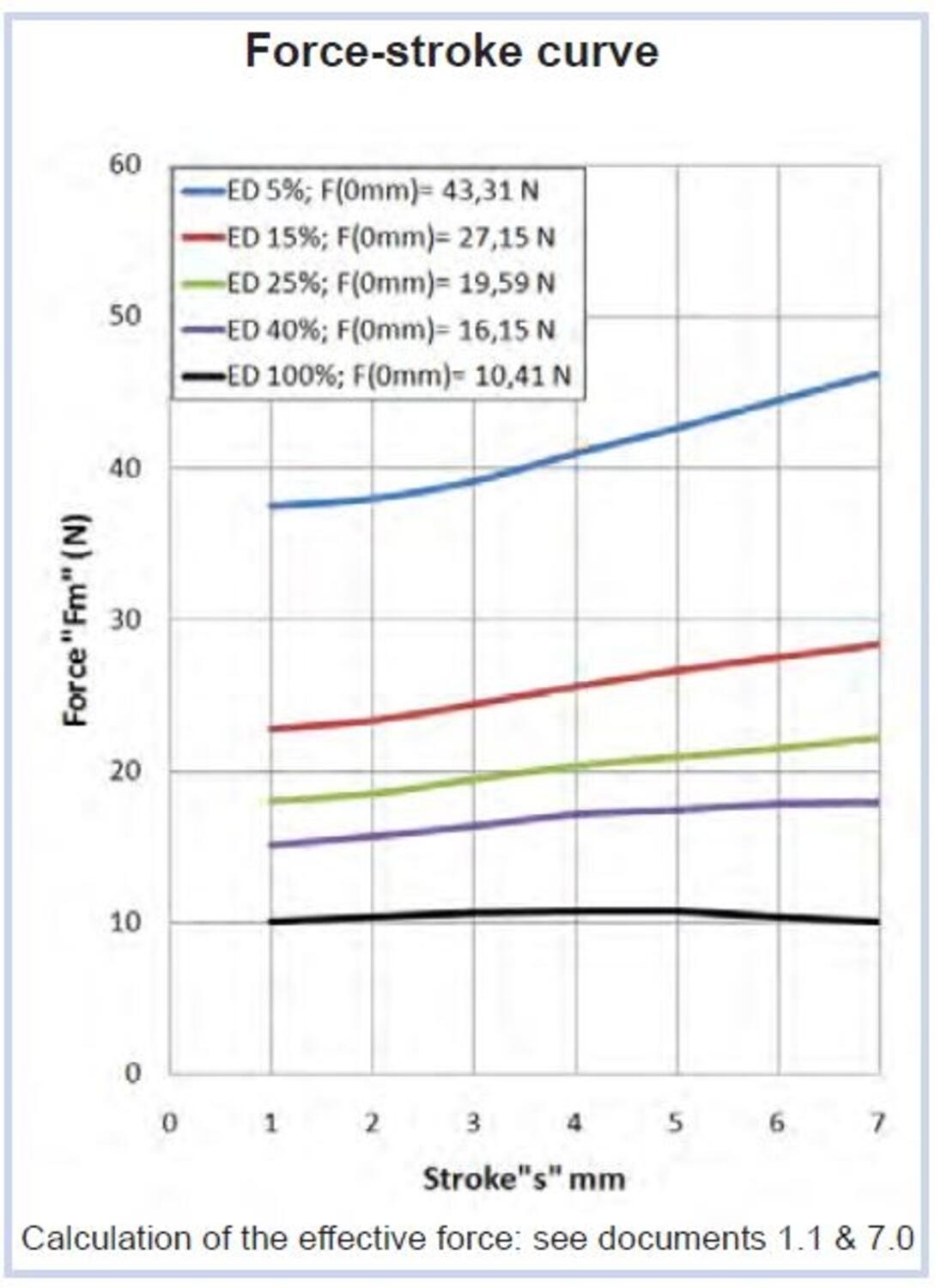

| Siła końcowa przy 100% cyklu pracy | 10,4 N |
| Siła końcowa przy 15% cyklu pracy | 27 N |
| Siła końcowa przy 25% cyklu pracy | 19,6 N |
| Siła końcowa przy 40% cyklu pracy | 16 N |
|---|---|
| Siła końcowa przy 5% cyklu pracy | 43 N |
| Siła początkowa przy 100% cyklu pracy | 10 N |
| Siła początkowa przy 15% cyklu pracy | 28 N |
| Siła początkowa przy 25% cyklu pracy | 22 N |
| Siła początkowa przy 40% cyklu pracy | 17,9 N |
| Siła początkowa przy 5% cyklu pracy | 46 N |

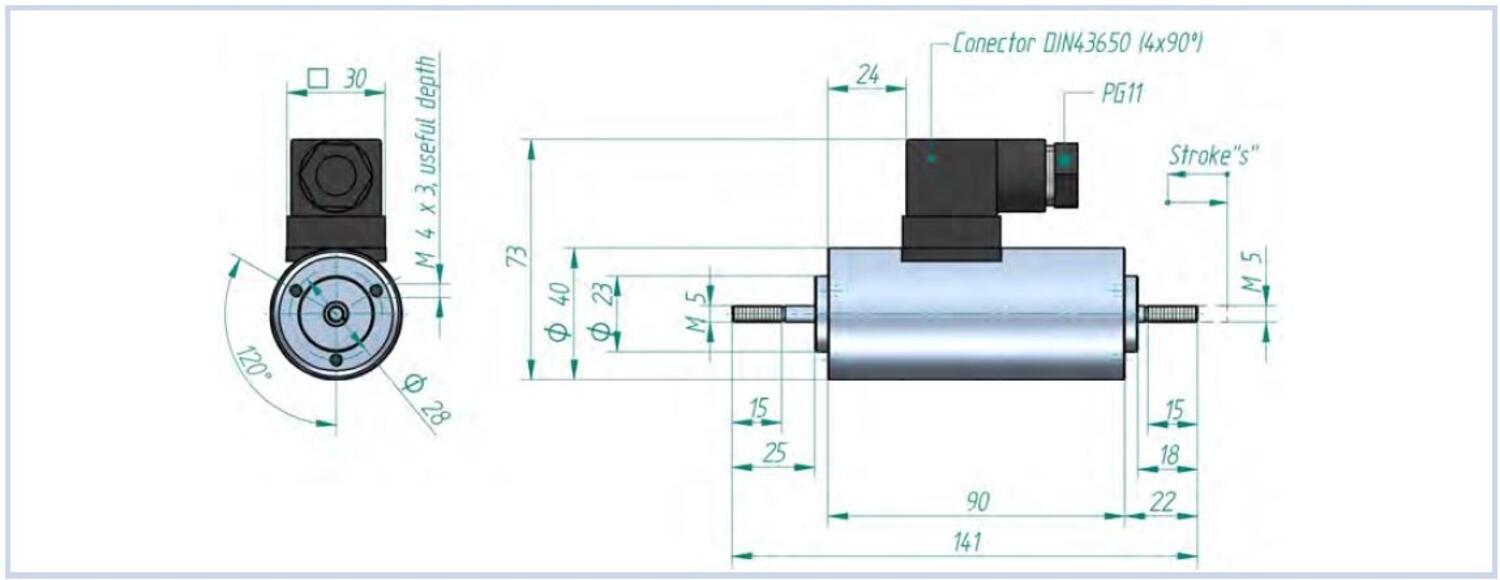

| Skok | 7 mm |
| Sprężyna powrotna | Nie |
| Stopień ochrony IP | IP40 |
| Waga całkowita | 800 g |
Opis produktu
Seria elektromagnesów ECR to seria elektromagensów rewersyjnych. Kierunek ruchu jest zależny od odpowiedniego sterowania dwoma cewkami. Każda z nich odpowiada za ruch w jedną stronę, więc muszą być wzbudzane naprzemiennie.
W celu osiągnięcia, którejkolwiek z pozycji końcowych solenoid musi być zasilony.
Seria ECR przeważnie jest stosowana w aplikacjach, gdzie wymagana jest taka sama siła w obu kierunkach (push/pull).
