Wtyczki DIN A, standardowe i wysokie

Oferowane niżej wtyczki marki mpm są produkowane przez firmę Molex. Ich producent ponad 75 lat wykorzystuje swoje doświadczenie w dostarczaniu złącz wysokiej jakości. Pozwala mu to spełniać wymogi obecnych oraz przyszłych klientów.



Pokaż więcej
  • Opacje z didą LED sygnalizacją zasilanea oraz zabezpieczeniem przed przepięciem
  • Obudowa wzmocniona włóknem szklanym
  • Szeroka gama napięć
  • EN175301-803 (DIN43650)-A

Wybrany wariant produktu

molex_logo.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Kod producenta 1212010001
Kolor obudowy Czarny
Liczba pinów 2+uziemienie
Materiał uszczelnienia NBR
Materiał: obudowa Poliamid
Max. przekrój 1,5 mm²
Max. średnica kabla 9 mm
Max. temperatura pracy 90 °C
Min. średnica kabla 4 mm
Min. temperatura pracy -40 °C
Napięcie znamionowe 250 V AC/300 V DC
Obwód Bez obwodu
Prąd maksymalny 16 A
Śruba i podkładka Zintegrowana uszczelka NBR i śruba IP67
Stopień ochrony IP IP67
Wskaźnik LED Nie
Złącze DIN-A 43650

Do pobrania

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Oferowane niżej wtyczki marki mpm są produkowane przez firmę Molex. Ich producent ponad 75 lat wykorzystuje swoje doświadczenie w dostarczaniu złącz wysokiej jakości. Pozwala mu to spełniać wymogi obecnych oraz przyszłych klientów.



Akcesoria

Podobne produkty

Powiązane

Nowości

Podłączenia Molex – niezawodne rozwiązania do trudnych warunków

Gdy wymagania dotyczące niezawodności operacyjnej są wysokie, a każdy przestój generuje stratę czasu i pieniądzy, wybór odpowiedniego połączenia jest kluczowy.

Akademia OEM

Dowiedz się więcej o zaworach elektromagnetycznych

Przy doborze zaworów elektromagnetycznych istotne jest uwzględnienie parametrów fizycznych i funkcjonalnych. Parametry fizyczne obejmują takie aspekty, jak średnica rury i rodzaj medium przepływającego przez zawór. Parametry robocze obejmują czynniki takie jak ciśnienie, temperatura i przepływ.

Nowości

Nowe zawory elektromagnetyczne o dużym przepływie od firmy Emerson pozwalają zwiększyć niezawodność oraz wydajność operacyjną

Zawory elektromagnetyczne marki ASCO™ serii 327C od firmy Emerson charakteryzują się konstrukcją o bezpośrednim działaniu i dużym przepływie dla doskonałej wydajności kontroli przepływu oraz pewności działania.

Nowości

Złącza Molex DIN z wtopionym kablem

Złącza Molex (mPm) to oferowane w wielu wariantach rozwiązanie do połączeń według standardu EN 175301-803, czyli dawniej DIN 43650.

Nowości

Produkty do kontroli płynów w układzie

OEM automatic posiada szeroką ofertę komponentów do kontroli i regulacji płynów w układach przemysłowych. Asortyment obejmuje również produkty, które można zastosować w rolnictwie, gdzie w większości aplikacji medium stanowią ciecze.

Nowości

Asco i Brooks Instrument w walce z Covid-19

Dostawcy komponentów do aparatury medycznej i laboratoryjnej stoją dziś w pierwszym szeregu walki z pandemią starając się zaspokoić potrzeby rynku. Wśród naszych dostawców na wyróżnienie zasługują firmy Asco i Brooks Instrument.

Warianty produktu Kod producenta Kolor LED Kolor obudowy Liczba pinów Max. średnica kabla Min. średnica kabla Napięcie znamionowe Obwód Rezystancja styku Śruba i podkładka Stopień ochrony IP Wejście kablowe Wskaźnik LED Złącze Cena
Wtyczka DIN Form A 2p+GND 26,8x26,8
Nr produktu:
C28200N0R Skopiowano
1212010001
Czarny
2+uziemienie
9 mm
4 mm
250 V AC/300 V DC
Bez obwodu
Zintegrowana uszczelka NBR i śruba IP67
IP67
Nie
DIN-A 43650
Standard contact Wide, photo 1
ZŁĄCZE MPM
Nr produktu:
C18209N21 Skopiowano
1210230238
Czarny
2+uziemienie
8 mm
6 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
PG9
Nie
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 2p+GND 27x27 PG9
Nr produktu:
18209N21 Skopiowano
1210230238
Czarny
2+uziemienie
8 mm
6 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
PG9
Nie
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 2p+GND 27x27 PG11
Nr produktu:
18211N21 Skopiowano
1210230278
Czarny
2+uziemienie
10 mm
8 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
PG11
Nie
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 2p+GND 27x27 M16x1,5
Nr produktu:
182M6N21 Skopiowano
121023-0677
Czarny
2+uziemienie
8 mm
6 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
M16x1,5
Nie
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 2p+GND 27x27 M20x1,5
Nr produktu:
182M0N21 Skopiowano
1210230662
Czarny
2+uziemienie
10 mm
8 mm
250 V AC/300 V DC
Bez obwodu
≤15 mΩ
Profil NBR uszczelka i śruba
IP65
M20x1,5
Nie
Standard contact Wide, photo 1
Wtyczka DIN Form A 3p+GND 27x27 PG9
Nr produktu:
18309N21 Skopiowano
1210230341
Czarny
3+uziemienie
8 mm
6 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
PG9
Nie
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 3p+GND 27x27 PG11
Nr produktu:
18311N21 Skopiowano
1210230377
Czarny
3+uziemienie
10 mm
8 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
PG11
Nie
DIN-A 43650
Wtyczka DIN Form A 2p+GND 26,8x26,8
Nr produktu:
28200N0R Skopiowano
1212010001
Czarny
2+uziemienie
9 mm
4 mm
250 V AC/300 V DC
Bez obwodu
Zintegrowana uszczelka NBR i śruba IP67
IP67
Nie
DIN-A 43650
Wtyczka DIN Form A 3p+GND 26,8x26,8
Nr produktu:
28300N0R Skopiowano
1212010002
Czarny
3+uziemienie
9 mm
4 mm
250 V AC/300 V DC
Bez obwodu
Zintegrowana uszczelka NBR i śruba IP67
IP67
Nie
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 2p+GND 27x27 PG9
Nr produktu:
81209N21 Skopiowano
1210230612
Czarny
2+uziemienie
8 mm
6 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
PG9
Nie
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 2p+GND 27x27 PG11
Nr produktu:
81211N21 Skopiowano
121023-0620
Czarny
2+uziemienie
10 mm
8 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
PG11
Nie
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka mPm M20x1,5
Nr produktu:
813M0N21 Skopiowano
1210230694
Czarny
3+uziemienie
10 mm
8 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
M20x1,5
Nie
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 3p+GND 27x27 PG11
Nr produktu:
81311N21 Skopiowano
1210230633
Czarny
3+uziemienie
10 mm
8 mm
250 V AC/300 V DC
Bez obwodu
Profil NBR uszczelka i śruba
IP65
PG11
Nie
DIN-A 43650
Wtyczka DIN Form A 2p+GND 26,8x26,8 C4 LED 24V AC/DC
Nr produktu:
28200TC4H0R Skopiowano
1212070005
Żółty
Przezroczysty
2+uziemienie
9 mm
4 mm
24 V AC/DC
C4: LED + warystor
Zintegrowana uszczelka NBR i śruba IP67
IP67
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 C3 LED 24V DC
Nr produktu:
18209TC321 Skopiowano
1210640570
Czerwony
Przezroczysty
2+uziemienie
8 mm
6 mm
24 V DC
C3: LED + dioda
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 C4 LED 24V AC/DC
Nr produktu:
18209TC421 Skopiowano
1210640579
Czerwony
Przezroczysty
2+uziemienie
8 mm
6 mm
24 V AC/DC
C4: LED + warystor
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 C3 LED 12V DC
Nr produktu:
18209TC3G1 Skopiowano
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
12 V DC
C3: LED + dioda
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 C3 LED 24V DC
Nr produktu:
18209TC3H1 Skopiowano
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
24 V DC
C3: LED + dioda
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 C4 LED 12V AC/DC
Nr produktu:
18209TC4G1 Skopiowano
1210641317
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
12 V AC/DC
C4: LED + warystor
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 C4 LED 24V AC/DC
Nr produktu:
18209TC4H1 Skopiowano
1210640600
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
24 V AC/DC
C4: LED + warystor
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG11 C4 LED 24V AC/DC
Nr produktu:
18211TC4H1 Skopiowano
1210640685
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
24 V AC/DC
C4: LED + warystor
Profil NBR uszczelka i śruba
IP65
PG11
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 C4 LED 48V AC/DC
Nr produktu:
18209TC4K1 Skopiowano
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
48 V AC/DC
C4: LED + warystor
≤15 mΩ
Profil NBR uszczelka i śruba
IP65
PG9
Tak
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 C4 LED 115V AC/DC
Nr produktu:
18209TC4L1 Skopiowano
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
115 V AC/DC
C4: LED + warystor
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 C4 LED 230V AC/DC
Nr produktu:
18209TC4M1 Skopiowano
1210640603
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
230 V AC/DC
C4: LED + warystor
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG9 S0 LED 24V AC/DC
Nr produktu:
18209TS0H1 Skopiowano
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
24 V AC/DC
S0: LED + dioda Zenera
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG11 C4 LED 230V AC/DC
Nr produktu:
18211TC4M1 Skopiowano
1210640687
Żółty
Przezroczysty
2+uziemienie
10 mm
8 mm
230 V AC/DC
C4: LED + warystor
Profil NBR uszczelka i śruba
IP65
PG11
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG11 C4 LED 24V AC/DC
Nr produktu:
53211TC421 Skopiowano
1210641001
Czerwony
Przezroczysty
2+uziemienie
10 mm
8 mm
24 V AC/DC
C4: LED + warystor
Profil NBR uszczelka i śruba
IP65
PG11
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG09 R2 LED 24V AC
Nr produktu:
53209TR2H1 Skopiowano
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
24 V AC
R2: LED + mostek prostowniczy + warystor
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 2p+GND 27x27 PG09 R0 24V AC
Nr produktu:
53209NR021 Skopiowano
Czerwony
Czarny
2+uziemienie
8 mm
6 mm
24 V AC
R0: Mostek prostowniczy + warystor
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 2p+GND 27x27 PG09 R0 230V AC
Nr produktu:
53209NR051 Skopiowano
Czerwony
Czarny
2+uziemienie
8 mm
6 mm
230 V AC
R0: Mostek prostowniczy + warystor
Profil NBR uszczelka i śruba
IP65
PG9
Tak
DIN-A 43650
Standard contact Wide, photo 1
Wtyczka DIN Form A 2p+GND 27x27 PG11 R0 230V AC
Nr produktu:
53211NR051 Skopiowano
1210640979
Czerwony
Czarny
2+uziemienie
10 mm
8 mm
230 V AC
R0: Mostek prostowniczy + warystor
Profil NBR uszczelka i śruba
IP65
PG11
Tak
DIN-A 43650
Standard contact Wide, photo 2
Wtyczka DIN Form A 2p+GND 27x27 PG09 R2 LED 230V AC
Nr produktu:
53209TR2M1 Skopiowano
1210640955
Żółty
Przezroczysty
2+uziemienie
8 mm
6 mm
230 V AC
R2: LED + mostek prostowniczy + warystor
Profil NBR uszczelka i śruba
IP65
PG9
Tak

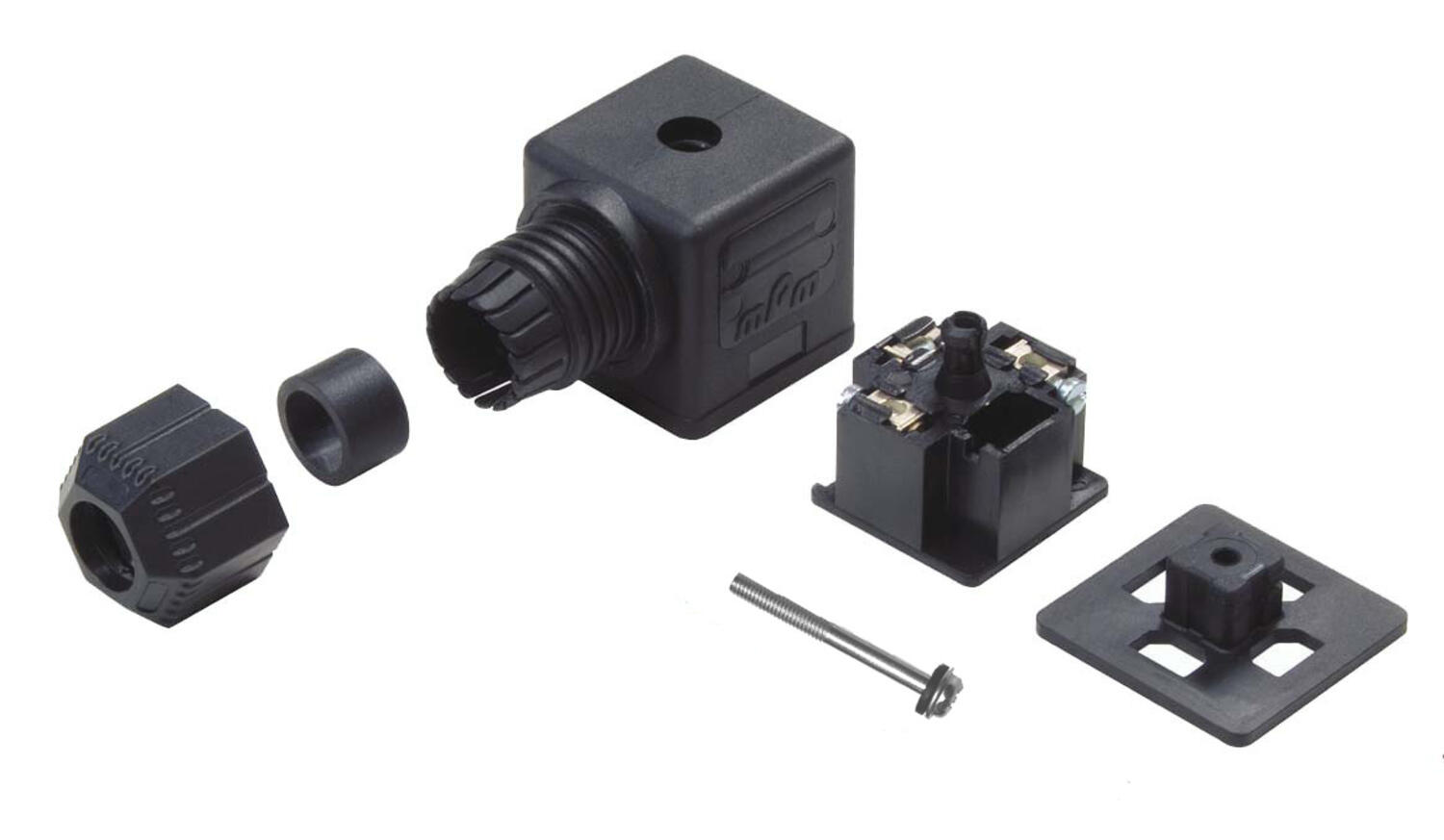

DIN-A 43650

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie techniczne

Marcin Michalski

Product specialist
 PNEUMATYKA

+48 667 900 066
Wyślij e-mail
Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
