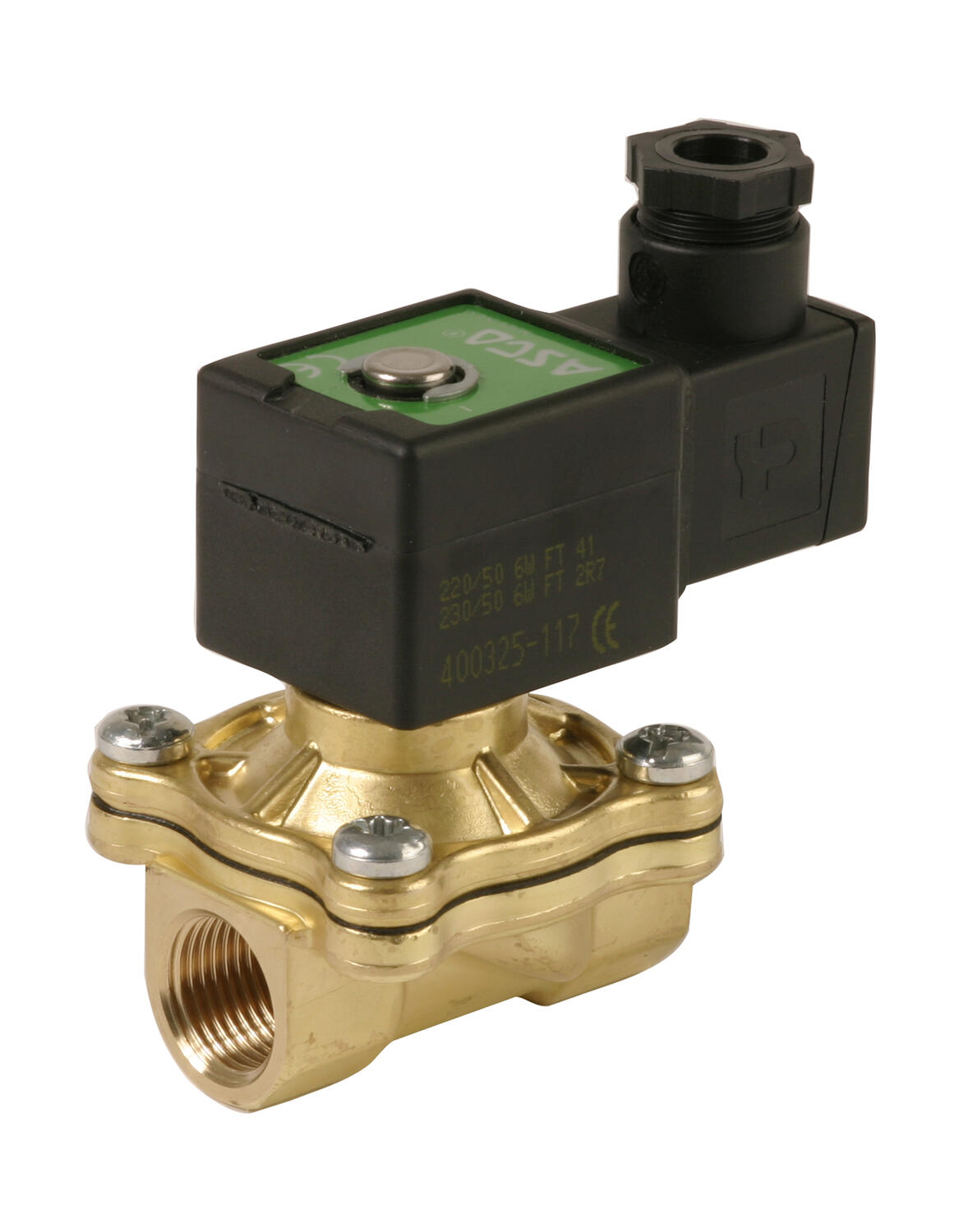

ASCO

Zawór 2/2 pośredniego działania 3/8" - 1"

Seria 238

Zawór pośredniego działania, pozwala na uzyskanie większego przepływu niż zawór bezpośredniego działania, przy tej samej wielkości. Jego korpus wykonany z mosiądzu, może pracować z różnymi mediami.

Pokaż więcej
  • Zawór do wody
  • Normalnie zamknięty
  • Ciśnienie robocze 0-10 bar
  • Korpus z mosiądzu

Wybrany wariant produktu

ASCO_produktniva.tif

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

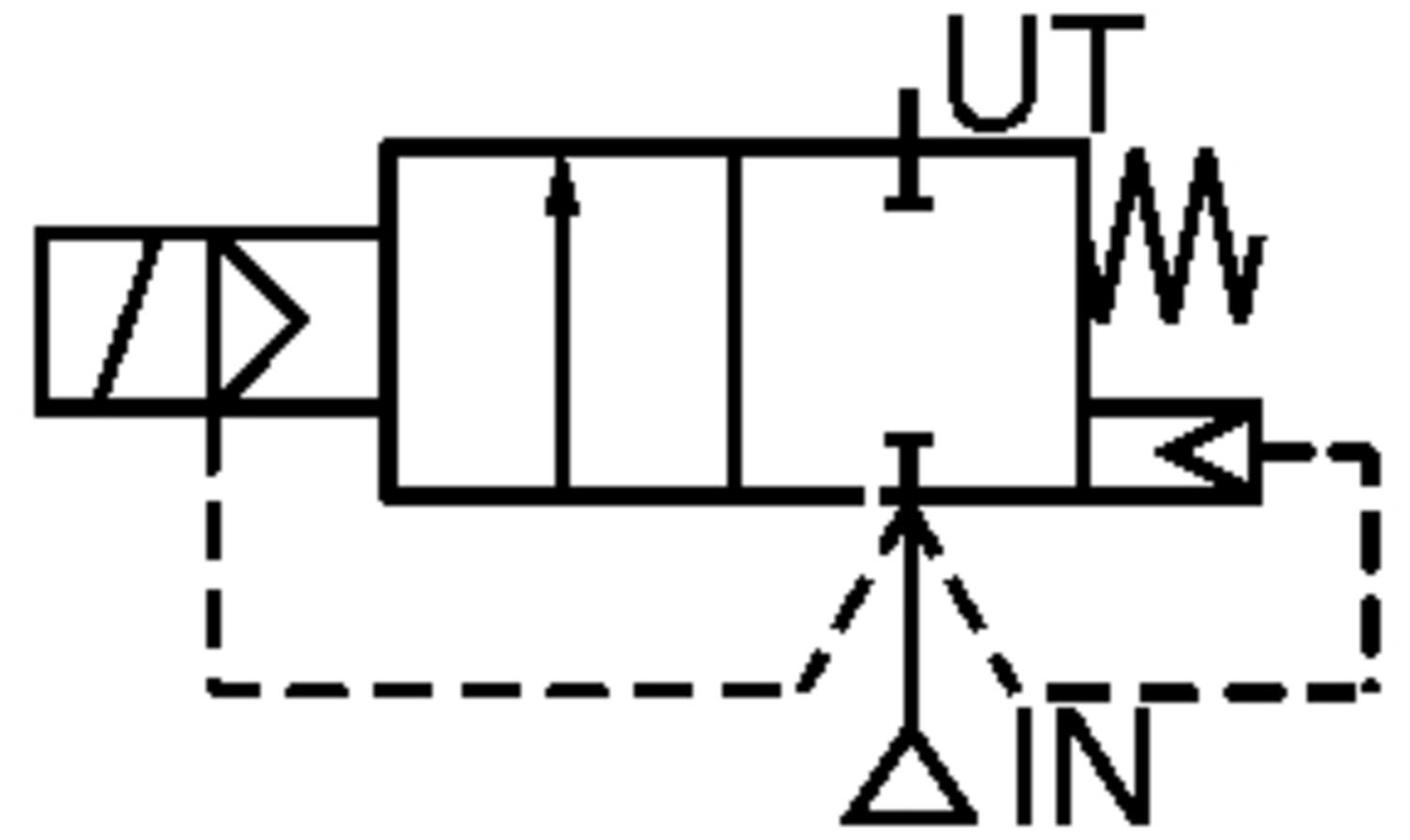

Funkcja 1 2/2
Funkcja 2 NC
Lepkość max. 40 cSt
Masa 0,55 kg
Materiał aktywatora Stal nierdzewna
Materiał cewki Żywica epoksydowa
Materiał gniazda Mosiądz
Materiał korpusu Mosiądz
Materiał membrany NBR
Materiał pierścienia zwarciowego Miedź
Materiał uszczelnienia NBR
Materiał wewnętrznych części Stal nierdzewna
Max. ciśnienie 16 bar
Max. różnica ciśnień 10 bar
Max. różnica ciśnień powietrza 10 bar
Max. różnica ciśnień wody 10 bar
Max. temperatura medium 85 °C
Max. temperatura pracy 75 °C
Min. różnica ciśnień 0 bar
Min. temperatura medium -20 °C
Min. temperatura pracy -20 °C
Napięcie AC 230 V
Numer RSK 4528043
Pobór mocy 6 W
Podłączenie G3/8"
Przepływ maksymalny 35 l/min
Średnica wewnętrzna 12,5 mm
Stopień ochrony IP IP65
Współczynnik przepływu 2,1

Do pobrania

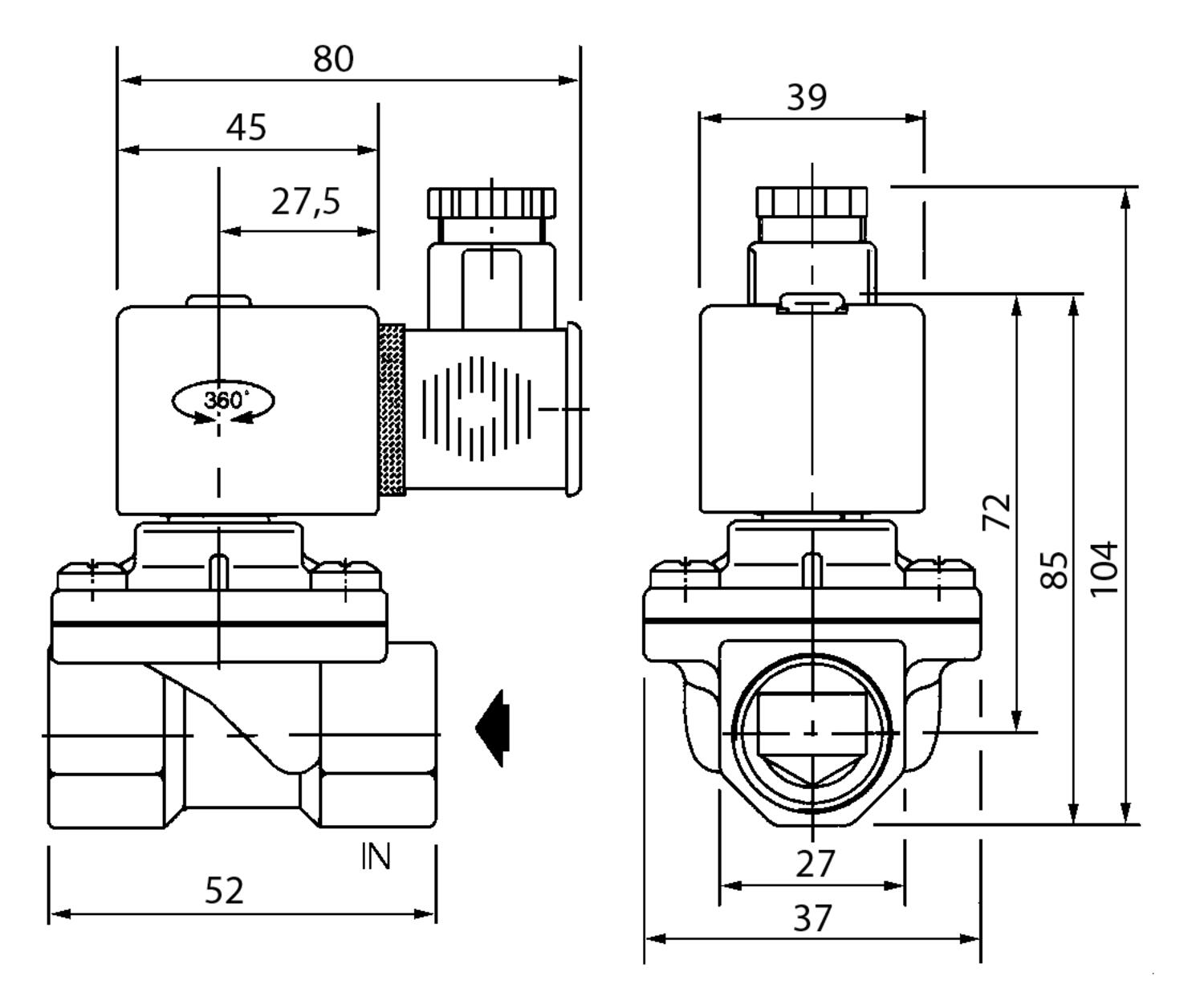

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Zawór pośredniego działania, pozwala na uzyskanie większego przepływu niż zawór bezpośredniego działania, przy tej samej wielkości. Jego korpus wykonany z mosiądzu, może pracować z różnymi mediami.

Akcesoria

Podobne produkty

Warianty produktu Masa Max. temperatura pracy Napięcie AC Napięcie DC Numer RSK Pobór mocy Podłączenie Przepływ maksymalny Średnica wewnętrzna Współczynnik przepływu Cena
EV 238 attelee.tiff
Zawór G3/8 2/2 NC 230V AC
Nr produktu:
SCG238A044 Skopiowano
0,55 kg
75 °C
230 V
4528043
6 W
G3/8"
35 l/min
12,5 mm
2,1
EV 238 attelee.tiff
Zawór G3/8 2/2 NC 24V AC
Nr produktu:
SCG238A044S2 Skopiowano
0,55 kg
75 °C
24 V
4528043
6 W
G3/8"
35 l/min
12,5 mm
2,1
EV 238 attelee.tiff
Zawór G3/8 2/2 NC 24V DC
Nr produktu:
SCG238A044S3 Skopiowano
0,55 kg
50 °C
24 V
4528044
15,3 W
G3/8"
35 l/min
12,5 mm
2,1
EV 238 attelee.tiff
Zawór G1/2 2/2 NC 230V AC
Nr produktu:
SCG238A046 Skopiowano
0,5 kg
75 °C
230 V
4528060
6 W
G1/2"
35 l/min
12,5 mm
2,1
EV 238 attelee.tiff
Zawór G1/2 2/2 NC 24V AC
Nr produktu:
SCG238A046S2 Skopiowano
0,5 kg
75 °C
24 V
4528060
6 W
G1/2"
35 l/min
12,5 mm
2,1
EV 238 attelee.tiff
Zawór G1/2 2/2 NC 24V DC
Nr produktu:
SCG238A046S3 Skopiowano
0,5 kg
50 °C
24 V
4528045
15,3 W
G1/2"
35 l/min
12,5 mm
2,1
EV 238 attelee.tiff
Zawór G1/2 2/2 NC 230V AC
Nr produktu:
SCG238A047 Skopiowano
0,75 kg
75 °C
230 V
4528063
6 W
G1/2"
70 l/min
19 mm
4,2
EV 238 attelee.tiff
Zawór G1/2 2/2 NC 24V AC
Nr produktu:
SCG238A047S2 Skopiowano
0,75 kg
75 °C
24 V
4528063
6 W
1/2" BSP
70 l/min
19 mm
4,2
EV 238 attelee.tiff
Zawór G1/2 2/2 NC 24V DC
Nr produktu:
SCG238A047S3 Skopiowano
0,75 kg
50 °C
24 V
4528064
15,3 W
G1/2"
70 l/min
19 mm
4,2
EV 238 attelee.tiff
Zawór G3/4 2/2 NC 230V AC
Nr produktu:
SCG238A048 Skopiowano
1,3 kg
50 °C
230 V
6 W
G3/4"
166 l/min
25 mm
10
EV 238 attelee.tiff
Zawór G3/4 2/2 NC 24V AC
Nr produktu:
SCG238A048S2 Skopiowano
1,3 kg
50 °C
24 V
6 W
3/4" BSP
166 l/min
25 mm
10
EV 238 attelee.tiff
Zawór G3/4 2/2 NC 24V DC
Nr produktu:
SCG238A048S3 Skopiowano
0,7 kg
50 °C
24 V
4528065
15,3 W
G3/4"
75 l/min
19 mm
4,5
EV 238 attelee.tiff
Zawór G3/4 2/2 NC 230V AC
Nr produktu:
SCG238A049 Skopiowano
1,3 kg
50 °C
230 V
9 W
G3/4"
166 l/min
25 mm
10
EV 238 attelee.tiff
Zawór G3/4 2/2 NC 24V DC
Nr produktu:
SCG238A049S3 Skopiowano
1,3 kg
50 °C
24 V
15,3 W
G3/4"
166 l/min
25 mm
10
EV 238 attelee.tiff
Zawór G1 2/2 NC 230V AC
Nr produktu:
SCG238A050 Skopiowano
1,2 kg
50 °C
230 V
4528062
9 W
G1"
166 l/min
25 mm
10
EV 238 attelee.tiff
Zawór G1 2/2 NC 24V DC
Nr produktu:
SCG238A050S3 Skopiowano
1,2 kg
50 °C
24 V
4528066
15,3 W
G1"
166 l/min
25 mm
10
