Bernstein - Obudowy aluminiowe

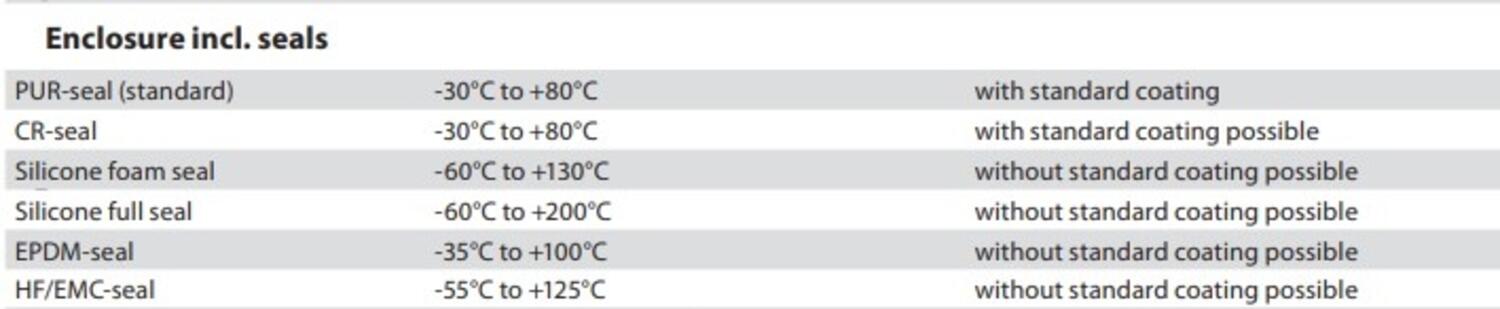

Zakres temperatur | -40 °C do + 80 °C ze standardową uszczelką z neoprenu |
Materiał | Aluminium |
Kolor | Srebrno-szary (RAL 7001), inne kolory dostępne na zapytanie. |
Cechy | Ochronę przed polem o wysokiej częstotliwości można otrzymać dla obudów aluminiowych |

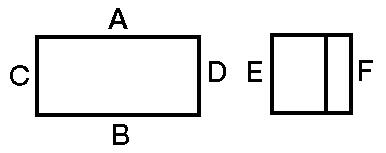

Oznaczenie stron |
|
Certyfikaty | German Lloyd, UL |
Wymiary
CA-020 | CA-060 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1020000 | 50 mm x 45 mm x 30 mm | 1060000 | 58 mm x 64 mm x 36 mm |
| |||
CA-080 | CA-100 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1080000 | 98 mm x 64 mm x 36 mm | 1100000 | 150 mm x 64 mm x 36 mm |
| |||
CA-130 | CA-150 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1130000 | 75 mm x 80 mm x 57 mm | 1150000 | 125 mm x 80 mm x 57 mm |
| |||
CA-170 | CA-190 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1170000 | 175 mm x 80 mm x 57 mm | 1190000 | 250 mm x 80 mm x 57 mm |
| |||
CA-210 | CA-230 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1210000 | 122 mm x 122 mm x 80 mm | 1230000 | 220 mm x 122 mm x 80 mm |
| |||
CA-250 | CA-270 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1250000 | 360 mm x 122 mm x 80 mm | 1270000 | 160 mm x 160 mm x 90 mm |
| |||
CA-290 | CA-310 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1290000 | 260 mm x 160 mm x 90 mm | 1310000 | 360 mm x 160 mm x 90 mm |
| |||
CA-330 | CA-350 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1330000 | 560 mm x 160 mm x 90 mm | 1350000 | 200 mm x 230 mm x 110 mm |
| |||
CA-360 | CA-370 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1360000 | 202 mm x 232 mm x 180 mm | 1370000 | 280 mm x 230 mm x 110 mm |
| |||
CA-380 | CA-390 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1380000 | 330 mm x 230 mm x 110 mm | 1390000 | 330 mm x 230 mm x 180 mm |
| |||
CA-400 | CA-420 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1400000 | 401 mm x 230 mm x 110 mm | 1420000 | 600 mm x 230 mm x 110 mm |
| |||
CA-450 | CA-460 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1450000 | 402,5 mm x 310 mm x 110 mm | 1460000 | 402 mm x 310 mm x 180 mm |
| |||
CA-470 | CA-480 | ||
|
| ||
Nr katalogowy | Wymiary | Nr katalogowy | Wymiary |
1470000 | 600 mm x 310 mm x 110 mm | 1480000 | 600 mm x 310 mm x 180 mm |
Numery katalogowe
Nr katalogowy | Opis | Wymiary zewnętrzne SxWxG (mm) |

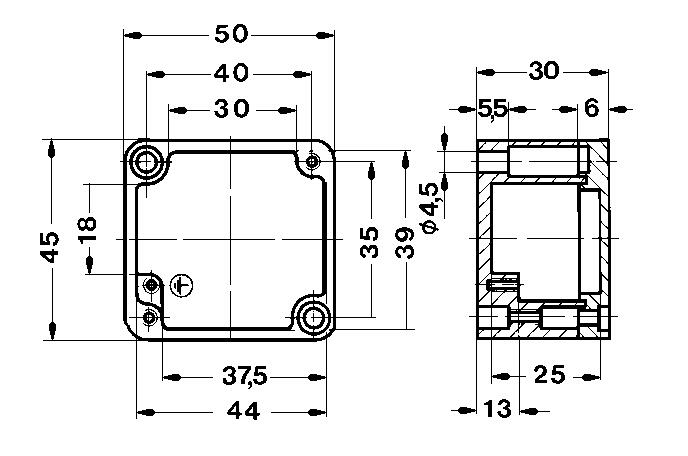

1020000 | Obudowa aluminiowa CA020 (50x45x30) | 50x45x30 |

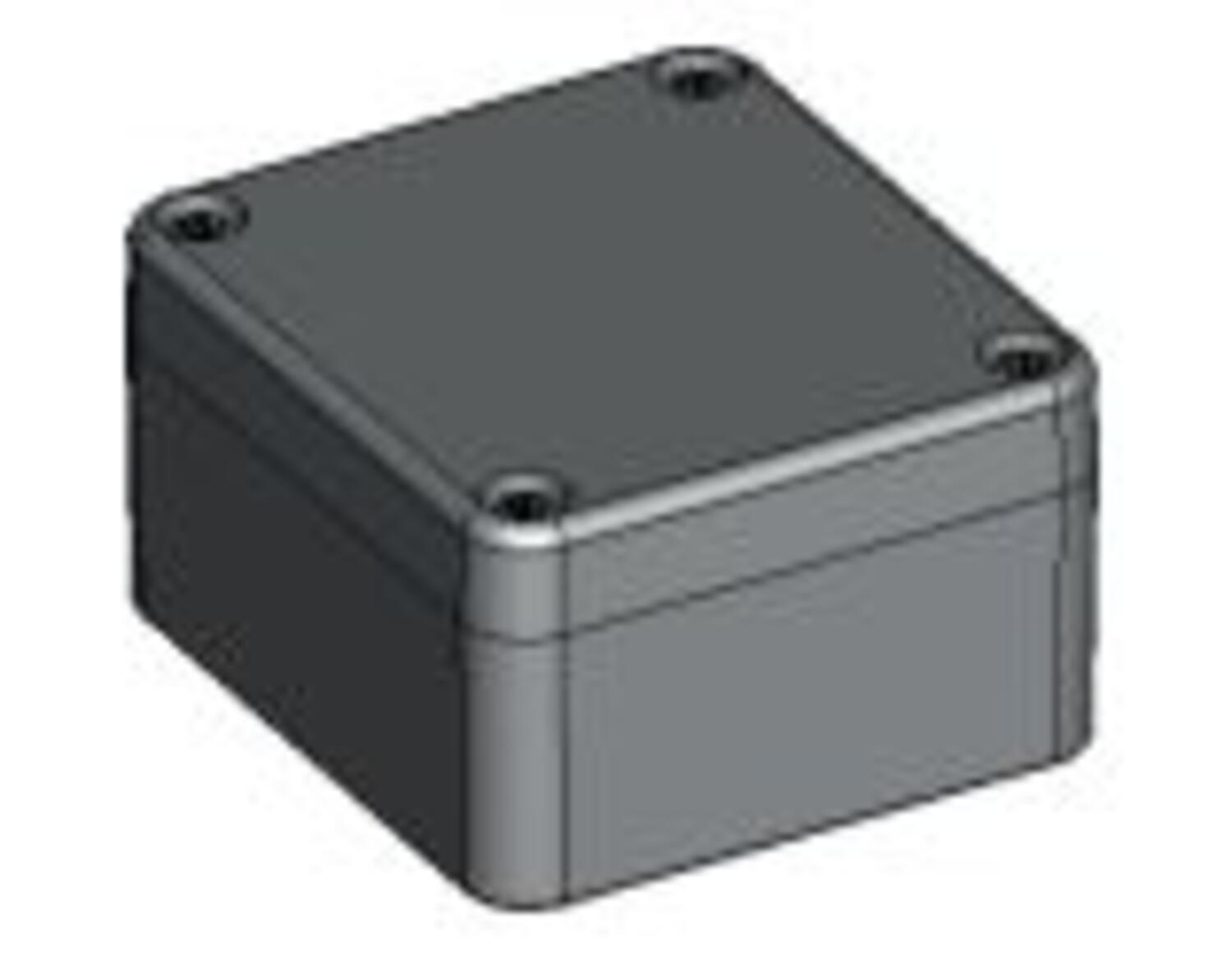

1060000 | Obudowa aluminiowa CA060 (58x64x36) | 58x64x36 |
1080000 | Obudowa aluminiowa CA080 (98x64x36) | 98x64x36 |

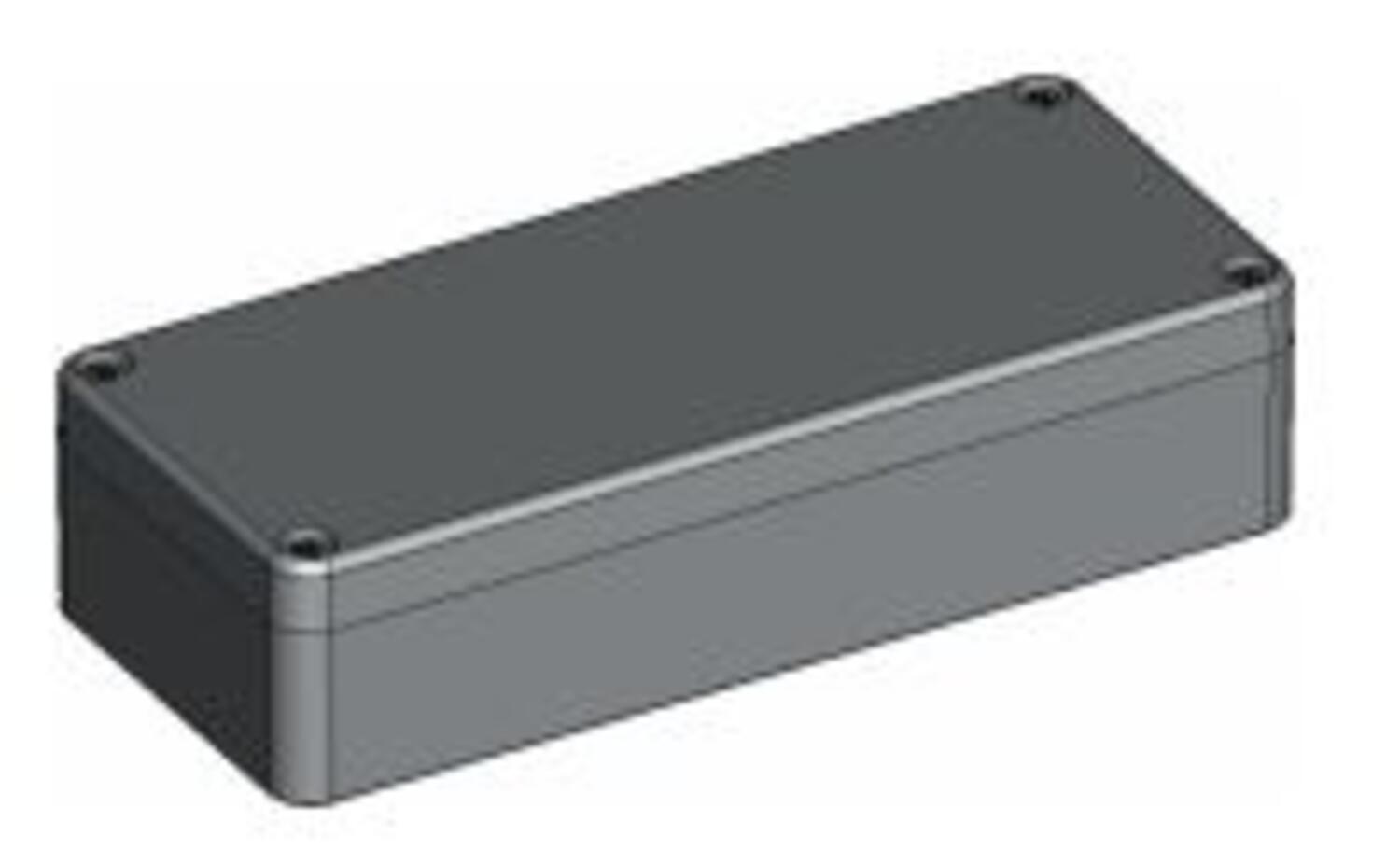

1100000 | Obudowa aluminiowa CA100 (150x64x36) | 150x64x36 |
1130007 | Obudowa aluminiowa CA130 (75x80x57) | 75x80x57 |
1150007 | Obudowa aluminiowa CA150 (125x80x57) | 125x80x57 |

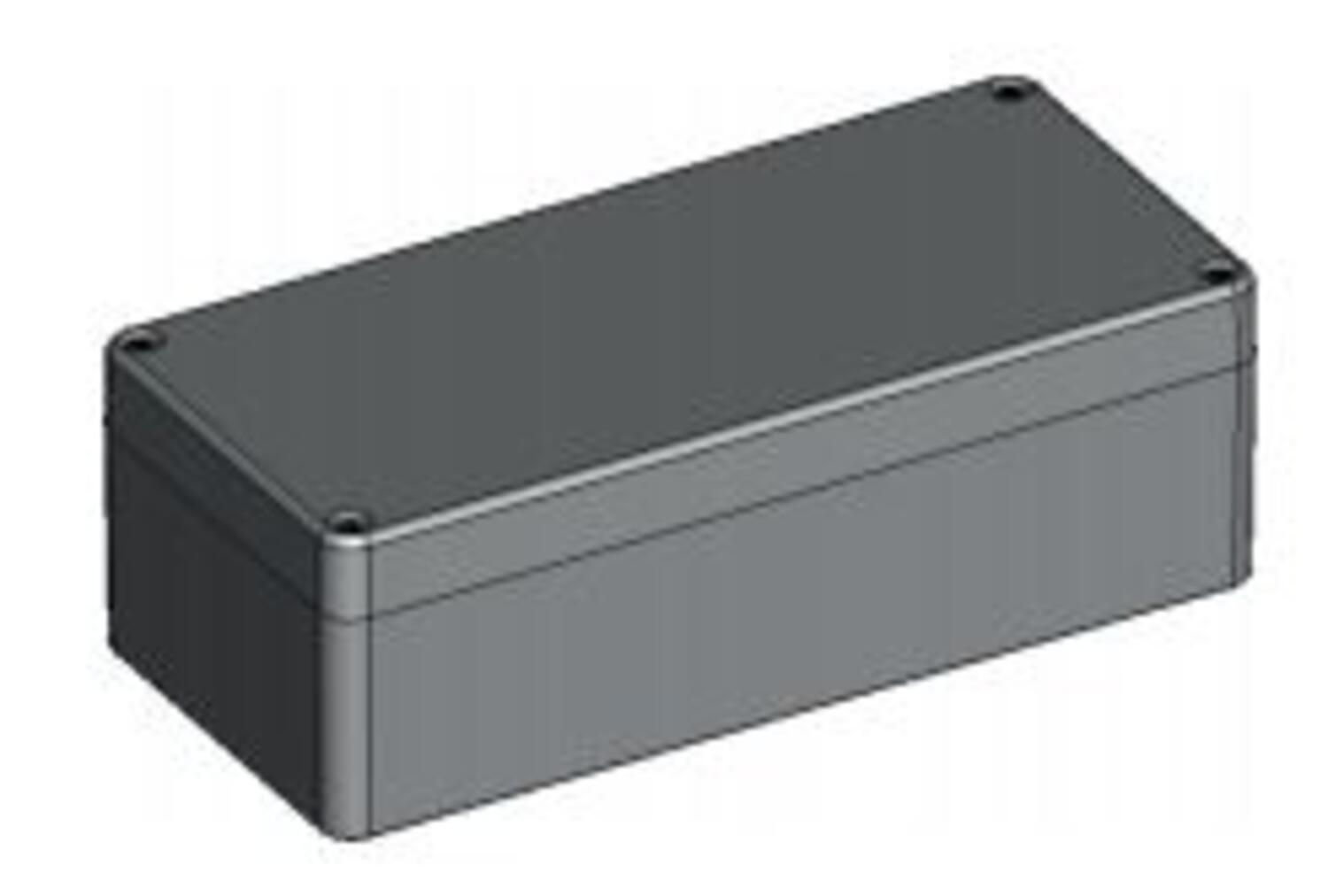

1170007 | Obudowa aluminiowa CA170 (175x80x57) | 175x80x57 |
1190007 | Obudowa aluminiowa CA190 (250x80x57) | 250x80x57 |
1210000 | Obudowa aluminiowa CA210 (122x122x80) | 122x122x80 |

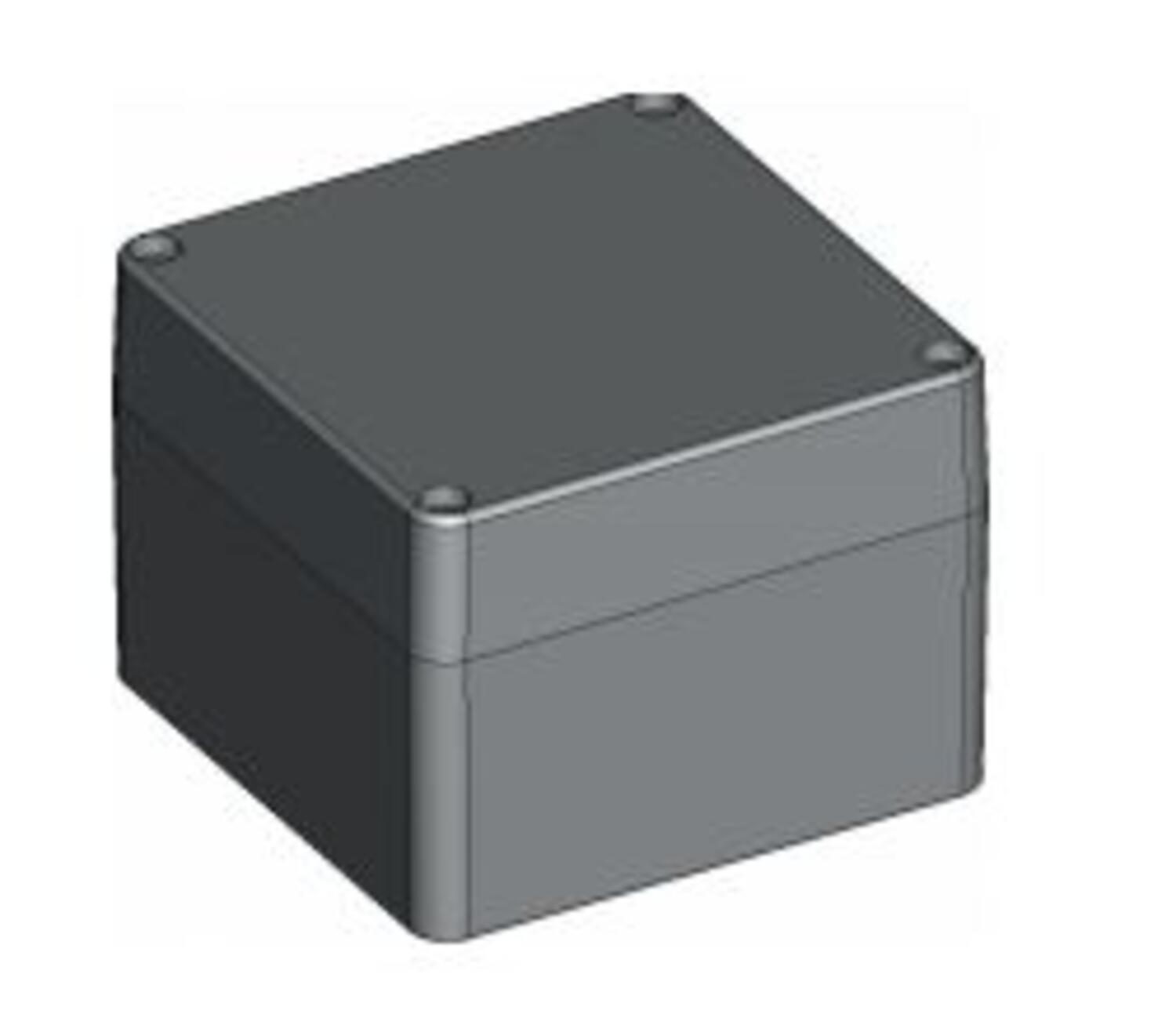

12100000501) | Obudowa aluminiowa CA215 | 122X122X90 |
1230000 | Obudowa aluminiowa CA230 (220x122x80) | 220x122x80 |
12300000502) | Obudowa aluminiowa CA235 (220x122x90) | 220x122x90 |
1250000 | Obudowa aluminiowa CA250 (360x122x80 | 360x122x80 |
1270000 | Obudowa aluminiowa CA270 (160x160x90 | 160x160x90 |
1290000 | Obudowa aluminiowa CA290 (260x160x90) | 260x160x90 |

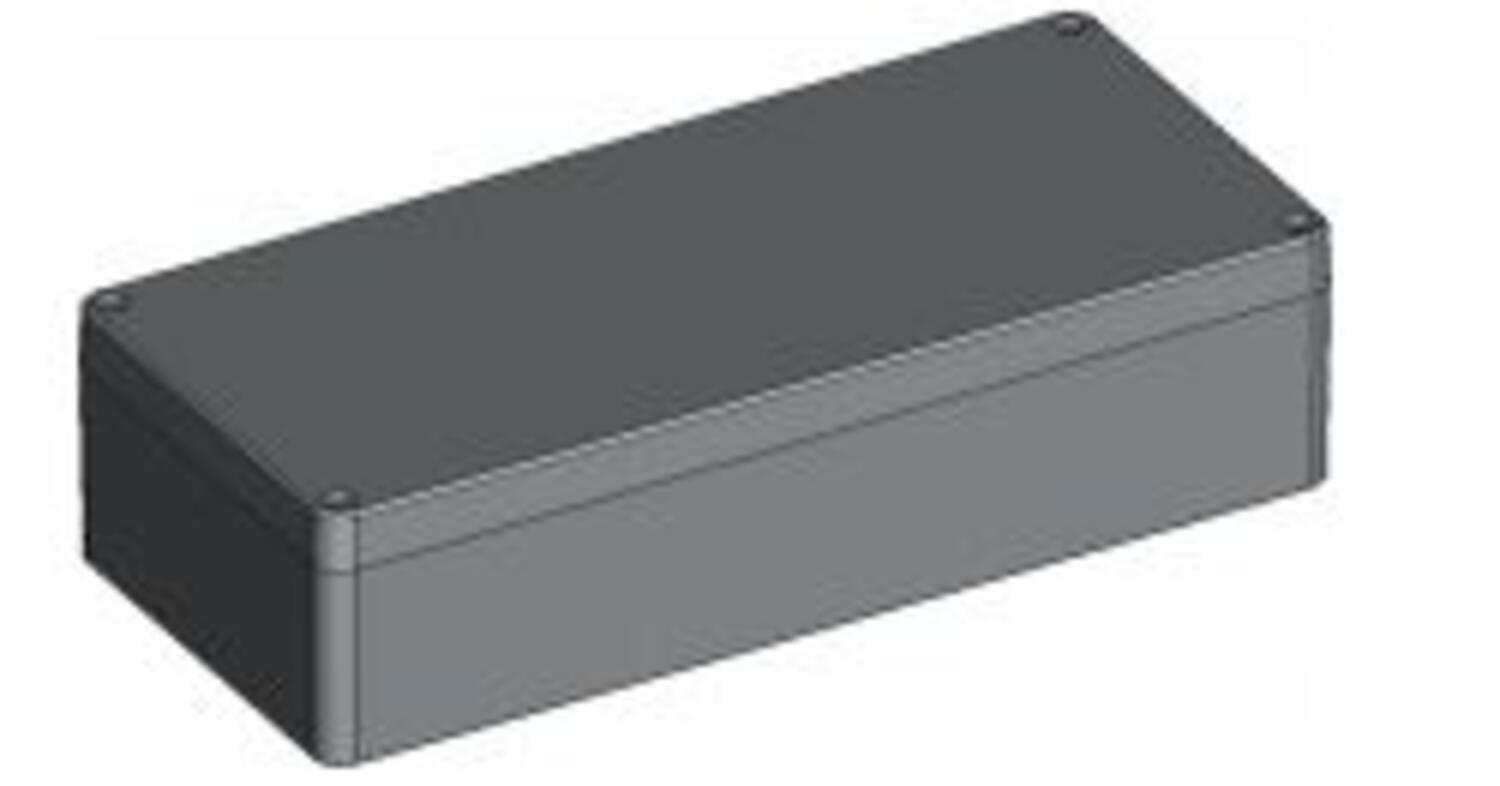

1310000 | Obudowa aluminiowa CA310 (360x160x90) | 360x160x90 |
1330000 | Obudowa aluminiowa CA330 (560x160x90) | 560x160x90 |
1350000 | Obudowa aluminiowa CA350 (200x230x110) | 200x230x110 |

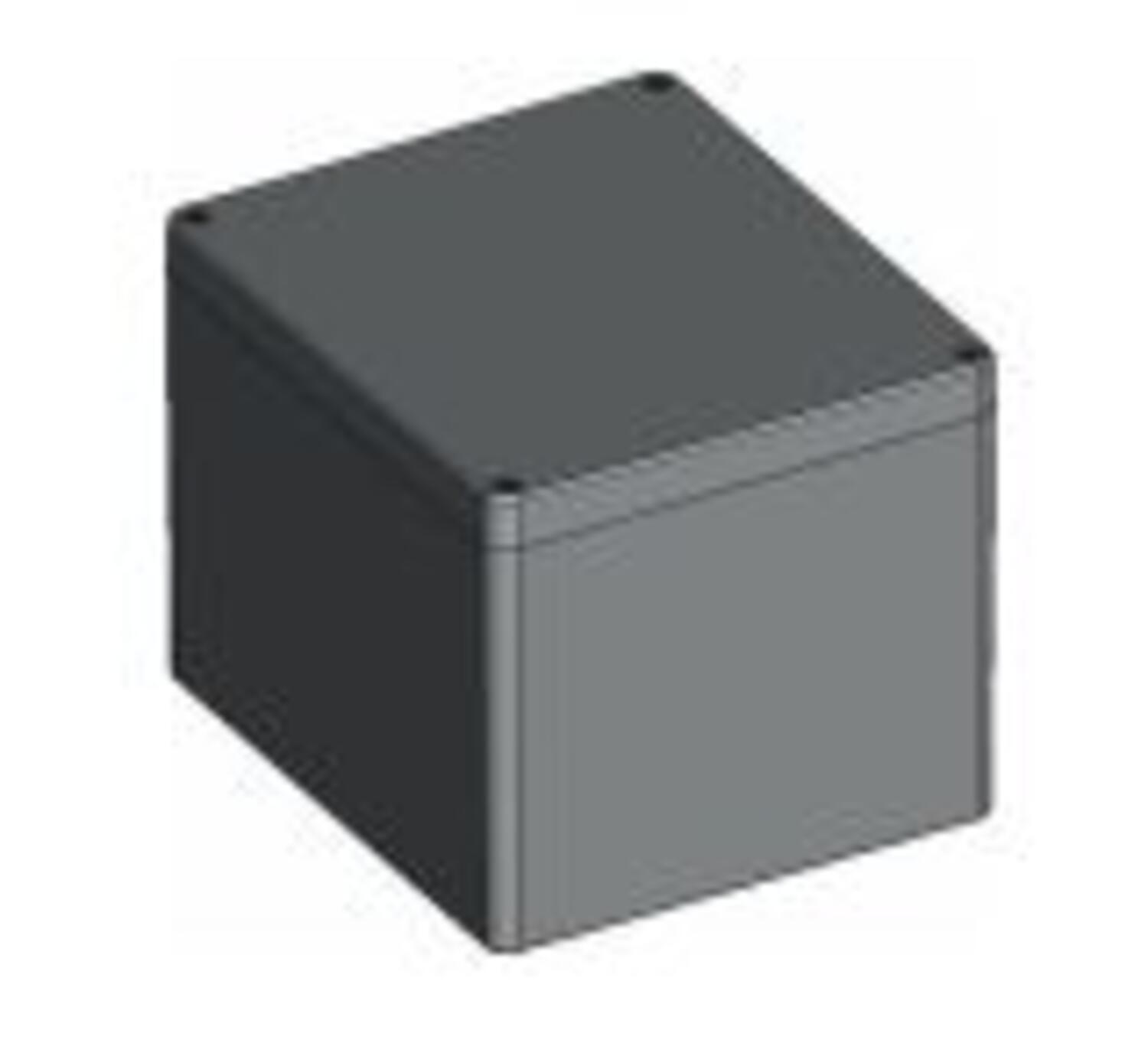

1360000 | Obudowa aluminiowa.CA360 (202x232x180) | 202x232x180 |

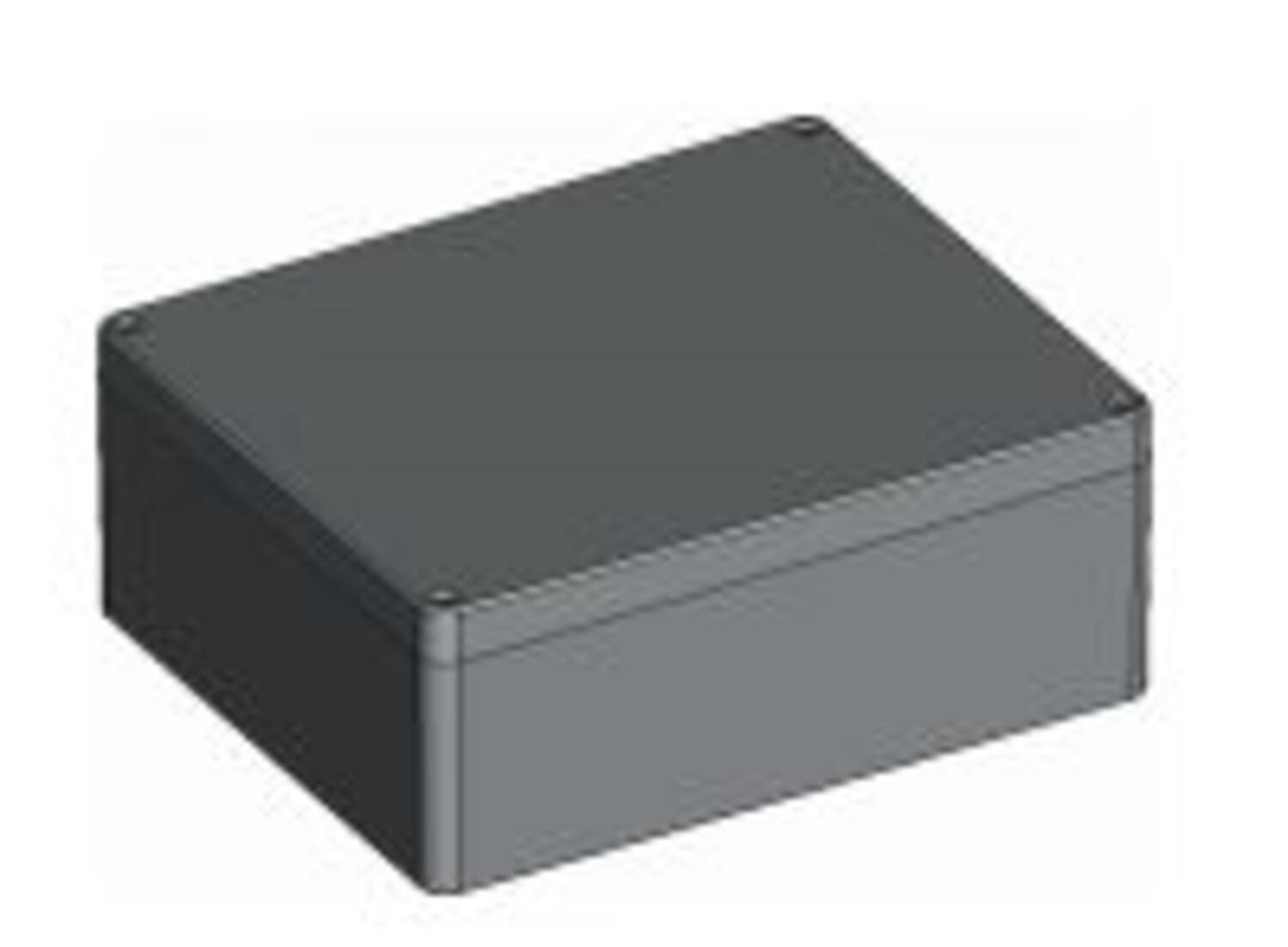

1370000 | Obudowa aluminiowa CA370 (280x230x110) | 280x230x110 |
1380000 | Obudowa aluminiowa CA380 (330x230x110) | 330x230x110 |

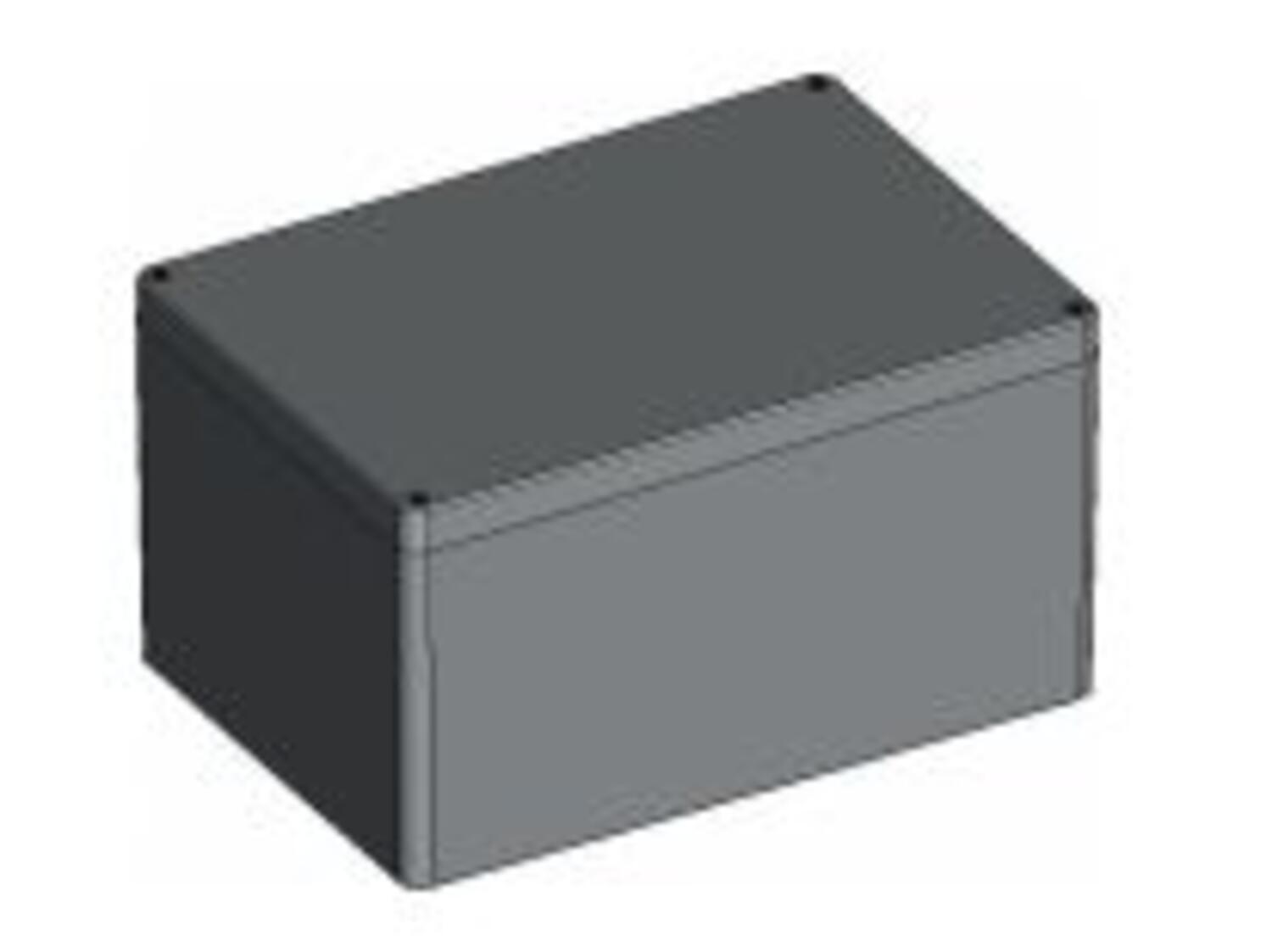

1390000 | Obudowa aluminiowa CA390 (330x230x180) | 330x230x180 |
1400000 | Obudowa aluminiowa CA400 (401x230x110) | 401x230x110 |

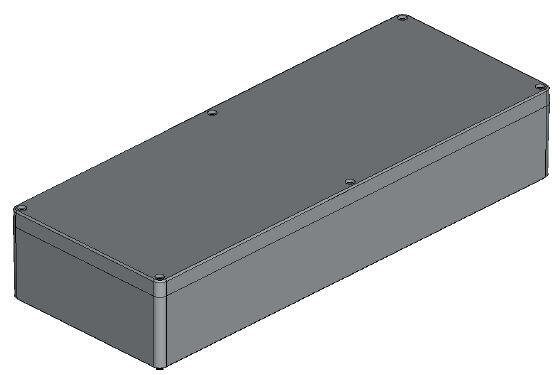

1420000 | Obudowa aluminiowa CA420 (600x230x110) | 600x230x110 |

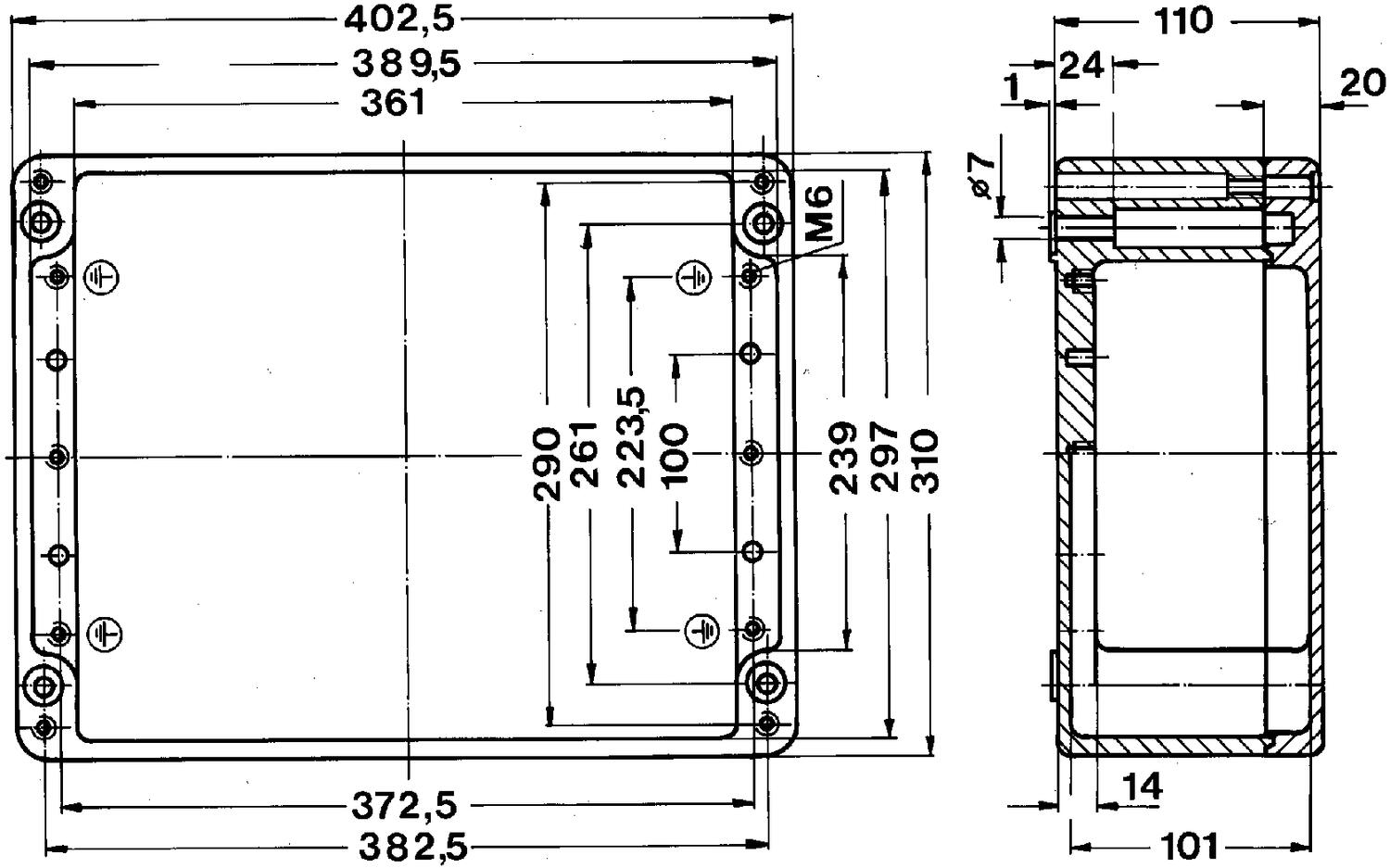

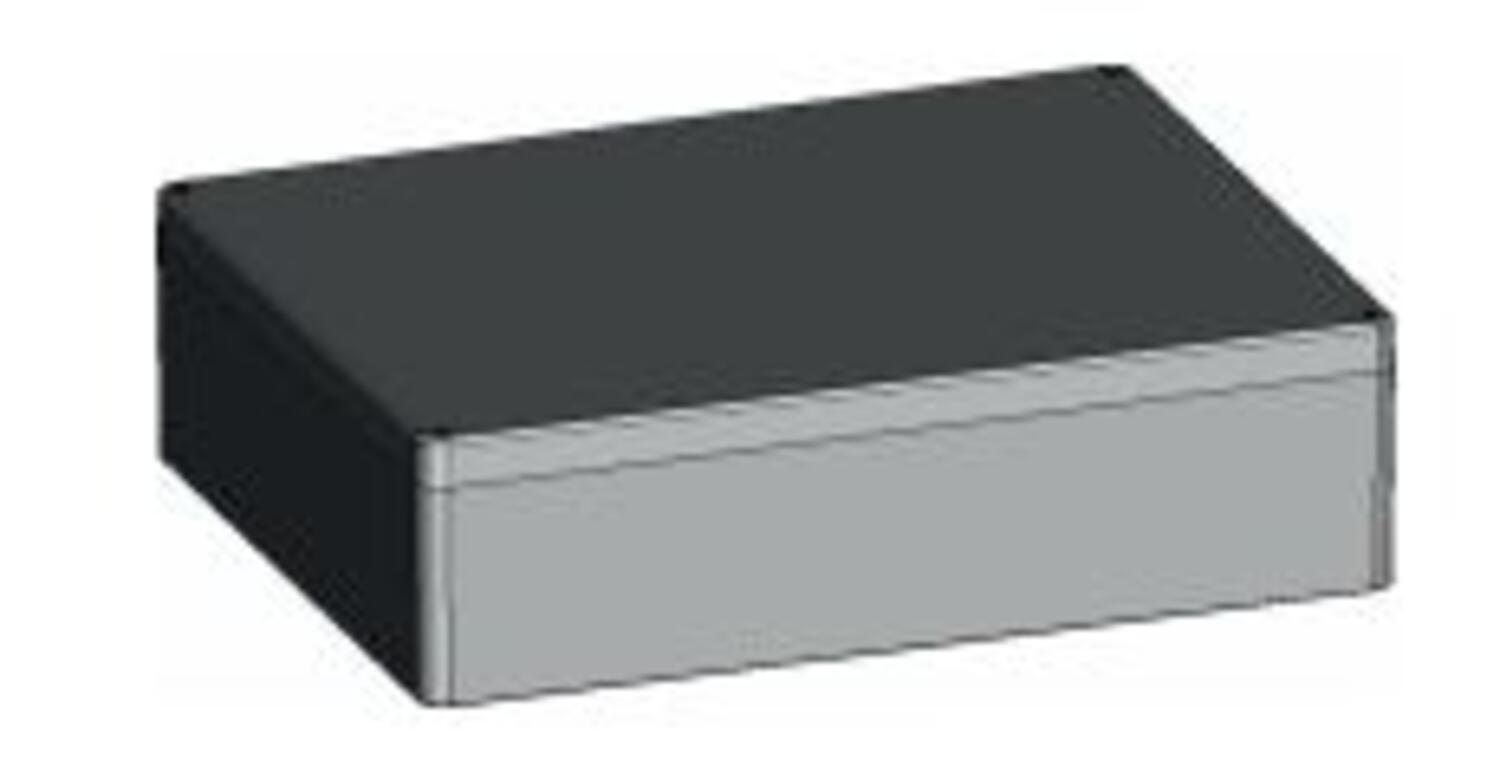

1450000 | Obudowa aluminiowa CA450 (402.5x310x110) | 402.5x310x110 |
1460000 | Obudowa aluminiowa CA460 (402x310x180) | 402x310x180 |
1470000 | Obudowa aluminiowa CA470 (600x310x110) | 600x310x110 |
1480000 | Obudowa aluminiowa CA480 (600x310x180) | 600x310x180 |
Akcesoria
| Płyta spodnia | Szyna uziemiająca | Wkręt z zawiasem | Zawiasy | Zawiasy | Uszczelka |
|
|
|
|
|
|
|
Obudowa | Nr katalogowy | Nr katalogowy | Nr katalogowy | Nr katalogowy | Nr katalogowy | Nr katalogowy |
CA060 | 9511001 | - | - | - | - | 9231005 |
CA080 | 9511002 | - | - | - | - | 9231005 |
CA100 | 9511003 | - | - | - | - | 9231005 |
CA130 | 9823015 | - | 9801074 | - | - | 9231005 |
CA150 | 9823016 | - | 9801074 | - | - | 9231005 |
CA170 | 9823017 | - | 9801074 | - | - | 9231005 |
CA190 | 9823021 | - | 9801074 | - | - | 9231005 |
CA210 | 9511150 | 9810002 | 9801074 | 9801031 | 9801047 | 9231006 |
CA230 | 9511095 | 9810008 | 9801074 | 9801031 | 9801047 | 9231006 |
CA250 | 9511174 | 9810014 | 9801074 | 9801031 | 9801047 | 9231006 |
CA270 | 9511149 | 9810004 | 9801074 | 9801030 | 9801047 | 9231006 |
CA290 | 9511096 | 9810010 | 9801074 | 9801030 | 9801047 | 9231006 |
CA310 | 9511175 | 9810042 | 9801074 | 9801030 | 9801047 | 9231006 |
CA330 | 9511014 | 9810016 | 9801074 | 9801030 | 9801047 | 9231009 |
CA350/360 | 9511015 | 9810007 | 9801074 | 9801030 | 9801047 | 9231006 |
CA370 | 9511016 | 9810011 | 9801074 | 9801030 | 9801047 | 9231006 |
CA380/CA390 | 9511017 | 9810013 | 9801074 | 9801030 | 9801047 | 9231006 |
CA400 | 9511294 | 9810015 | 9801074 | 9801030 | 9801047 | 9231009 |
CA420 | 9511019 | 9810017 | 9801074 | 9801030 | 9801047 | 9231006 |
CA450/CA460 | 9511020 | 9810015 | 9801074 | 9801030 | 9801047 | 9231009 |
CA470/CA480 | 9511021 | 9810017 | 9801074 | 9801030 | 9801047 | 9231009 |
* Wymagane przygotowanie obudowy
- Wysoka odporność na uderzenia
- Wysoka jakość i forma
- Wytrzymała uszczelka z neoprenu
- Wysoki stopień ochrony, IP66
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna

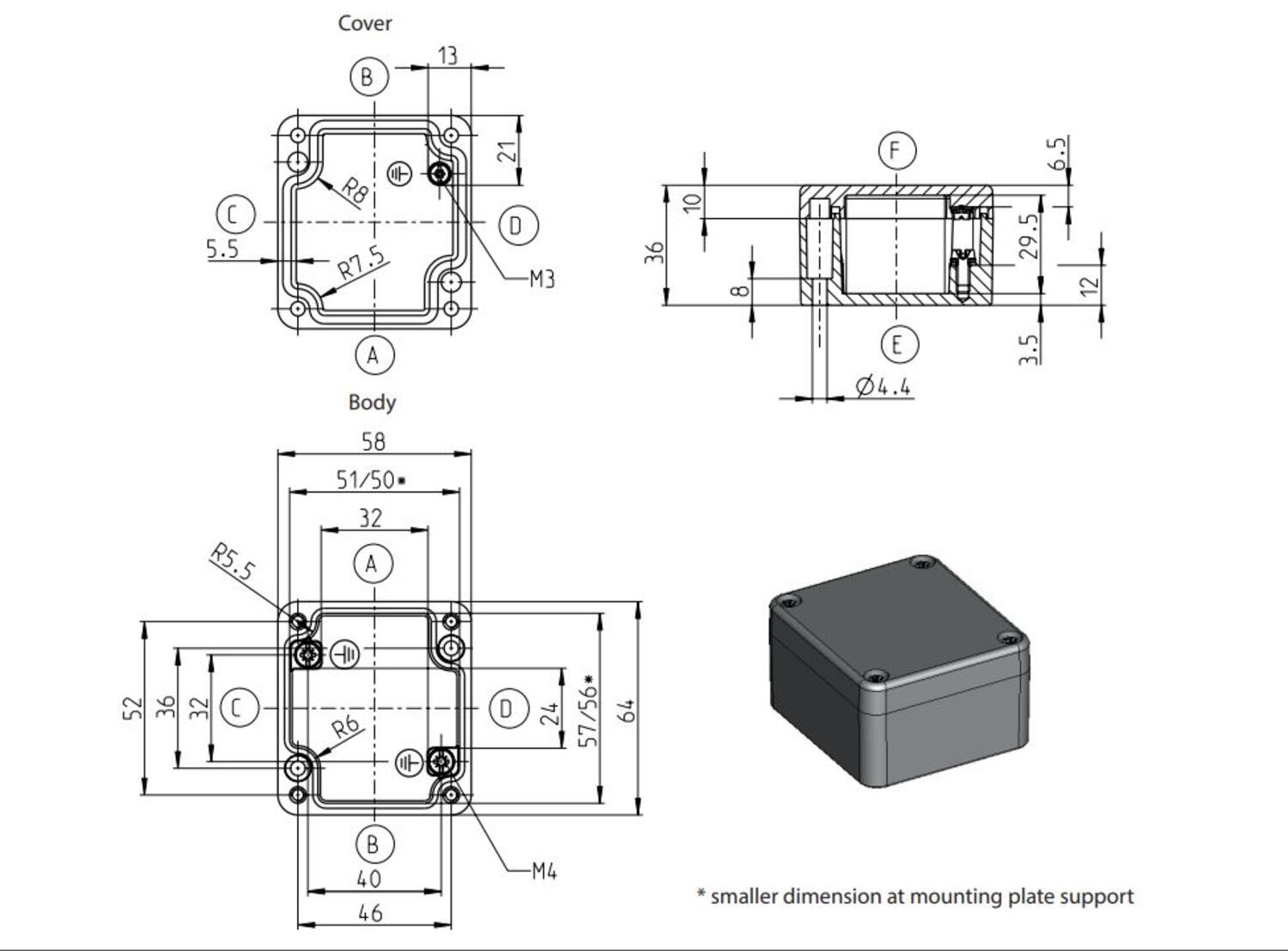

| Głębokość | 36 mm |
|---|---|
| Kolor | Szary RAL 7001 |
| Materiał | Aluminium |
| Max. temperatura pracy | 80 °C |
| Min. temperatura pracy | -40 °C |
| Pokrywa | Szary |
| Stopień ochrony IP | IP66 |
| Szerokość | 58 mm |
| Wysokość | 64 mm |
