MOLEX

Molex - Kable połączeniowe M12

Montaż

Gwint M12 (metalowa nakrętka)

Przekroje przewodów

3x 0,34mm², 4x 0,34 mm², 5x 0,34 mm², 8x 0,25 mm²

Prąd / napięcie

3, 4, 5-pinów

4 A/250 V AC/300 V DC

8-pinów

4 A/30 V AC/36 V DC

Izolacja

PUR/PVC lub PVC

Średnica kabla

3, 4-piny

5,30 mm

5-pinów

5,70 mm

8-pinów

6,70 mm

Stopień ochrony

IP68

Zakres temperatur PVC

Montaż stały: -30 °C do +70 °C
Montaż ruchomy: -5 °C do +70 °C

Zakres temperatur PUR

Montaż stały: -30 °C do +90 °C
Montaż ruchomy: -5 °C do +90 °C

Sygnalizacja LED

Zielona - zasilanie
Żółta - sygnał

Kolor kabla

Czarny
8-pinów/PVC: szary



Połączenia

Żeńska

Męska



Connecting sketch, cables with contacts

1. Brązowy
2: Biały
3. Niebieski
4. Czarny
5. Szary

Żeńska

Męska



M12-female

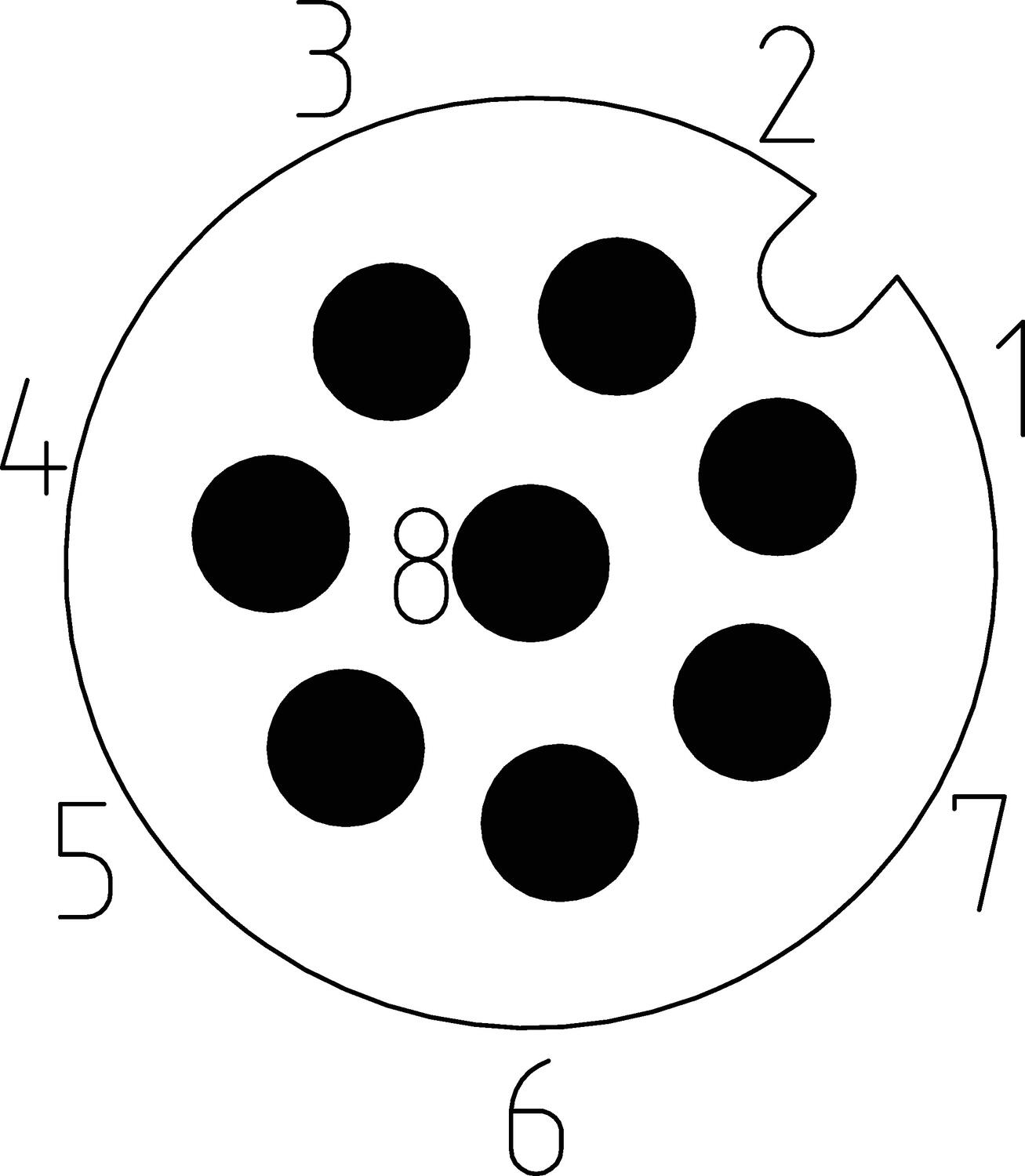

M12-male

1. Biały
2: Brązowy
3. Zielony
4. Żółty
5. Szary
6. Różowy
7. Niebieski
8. Czerwony



Numery katalogowe

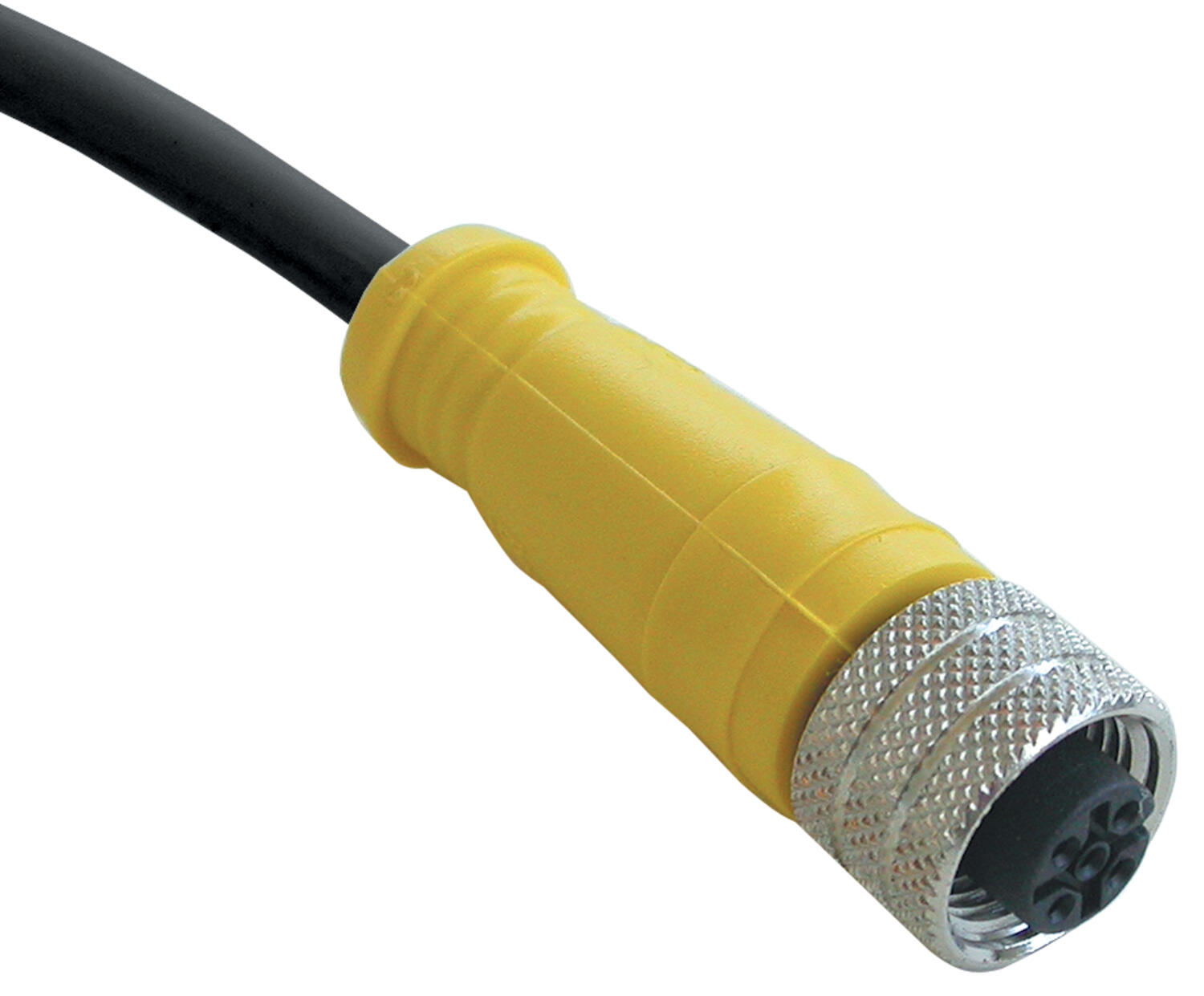

M12, kabel połączeniowy, złącze proste, żeńskie

M12, ingjuten kabel, rak hona

Opis

Nr katalogowy

Nr katalogowy

Nr katalogowy

Nr katalogowy

Kabel PVC

3-piny

4-piny

5-pinów

8-pinów

2 m

803000E85M020

804000E85M020



808000E52M020

5 m

803000E85M050

804000E85M050



808000E52M050

10 m

803000E85M100

804000E85M100



808000E52M100

Kabel PUR/PVC









2 m

803000P03M020

804000P03M020

805000P03M020

808000P02M020

5 m

803000P03M050

804000P03M0503

805000P03M050

808000P02M050

10 m

803000P03M100

804000P03M100

805000P03M100

808000P02M100



M12, kabel połączeniowy, złącze kątowe, żeńskie

Opis

Nr katalogowy

Nr katalogowy

Nr katalogowy

Nr katalogowy

Kabel PVC

3-piny

4-piny

5-pinów

8-pinów

2 m

803001E85M020

804001E85M020



808001E52M020

5 m

803001E85M050

804001E85M050



808001E52M050

10 m

803001E85M100

804001E85M100



808001E52M100

Kabel PUR/PVC









2 m

803001P03M020

804001P03M020

805001P03M020

808001P02M020

5 m

803001P03M050

804001P03M050

805001P03M050

808001P02M050

10 m

803001P03M100

804001P03M100

805001P03M100

808001P02M100



M12, kabel połączeniowy, złącze proste, męskie

Opis

Nr katalogowy

Nr katalogowy

Nr katalogowy

Nr katalogowy

Kabel PUR/PVC

3-piny

4-piny

5-pinów

8-pinów

2 m

803006P03M020

804006P03M020

805006P03M020

808006P02M020

5 m

803006P03M050

804006P03M050

805006P03M050

808006P02M050

10 m

803006P03M100

804006P03M100

805006P03M100

808006P02M100



M12, kabel połączeniowy, złącze kątowe, męskie

M12, fully groated cable, angled male, dimension

Opis

Nr katalogowy

Nr katalogowy

Nr katalogowy

Nr katalogowy

Kabel PUR/PVC

3-piny

4-piny

5-pinów

8-pinów

2 m

803007P03M020

804007P03M020

805007P03M020

808007P02M020

5 m

803007P03M050

804007P03M050

805007P03M050

808007P02M050

10 m

803007P03M100

804007P03M100

805007P03M100

808007P02M100



M12, kabel połączeniowy, złącze proste, żeńskie, LED (PNP)

Opis

Nr katalogowy

Nr katalogowy

Kabel PUR/PVC

3-piny

4-piny

2 m

8030P0P03M020

8040P0P03M020

5 m

8030P0P03M050

8040P0P03M050

10 m

8030P0P03M100

8040P0P03M100

Kabel PVC





2 m

8030P0E85M020

8040P0E85M020

5 m

8030P0E85M050

8040P0E85M050

10 m

8030P0E85M100

8040P0E85M100



M12, kabel połączeniowy, złącze kątowe, żeńskie, LED (PNP)

Opis

Nr katalogowy

Nr katalogowy

Kabel PUR/PVC

3-piny

4-piny

2 m

8030P1P03M0203

8040P1P03M020

5 m

8030P1P03M0503

8040P1P03M050

10 m

8030P1P03M100

8040P1P03M100

Kabel PVC





2 m

8030P1E85M020

8040P1E85M020

5 m

8030P1E85M050

8040P1E85M050

10 m

8030P1E85M100

8040P1E85M100
