MOLEX

Molex - Złącze wielopinowe seria A do pracy w ciężkich warunkach

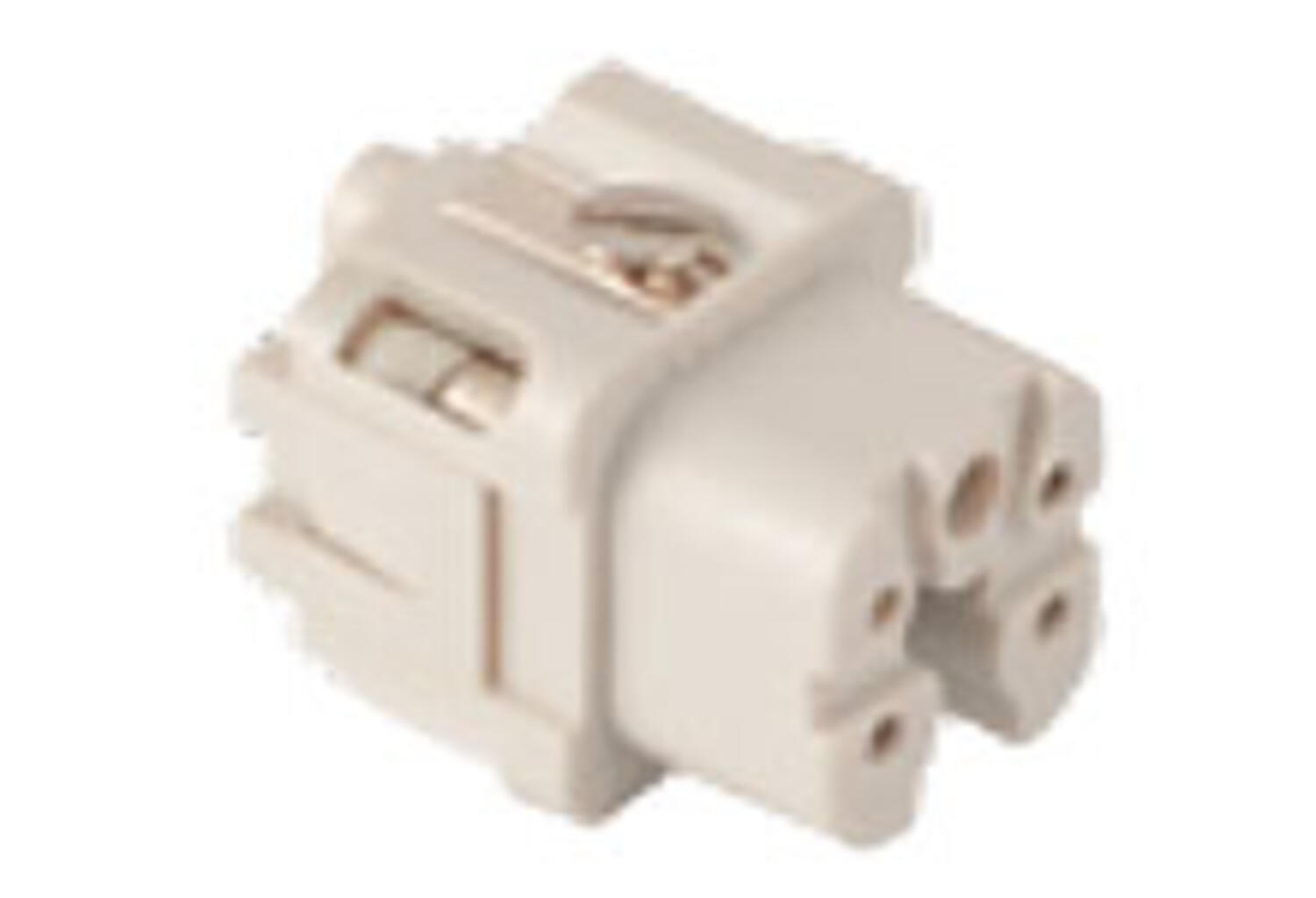

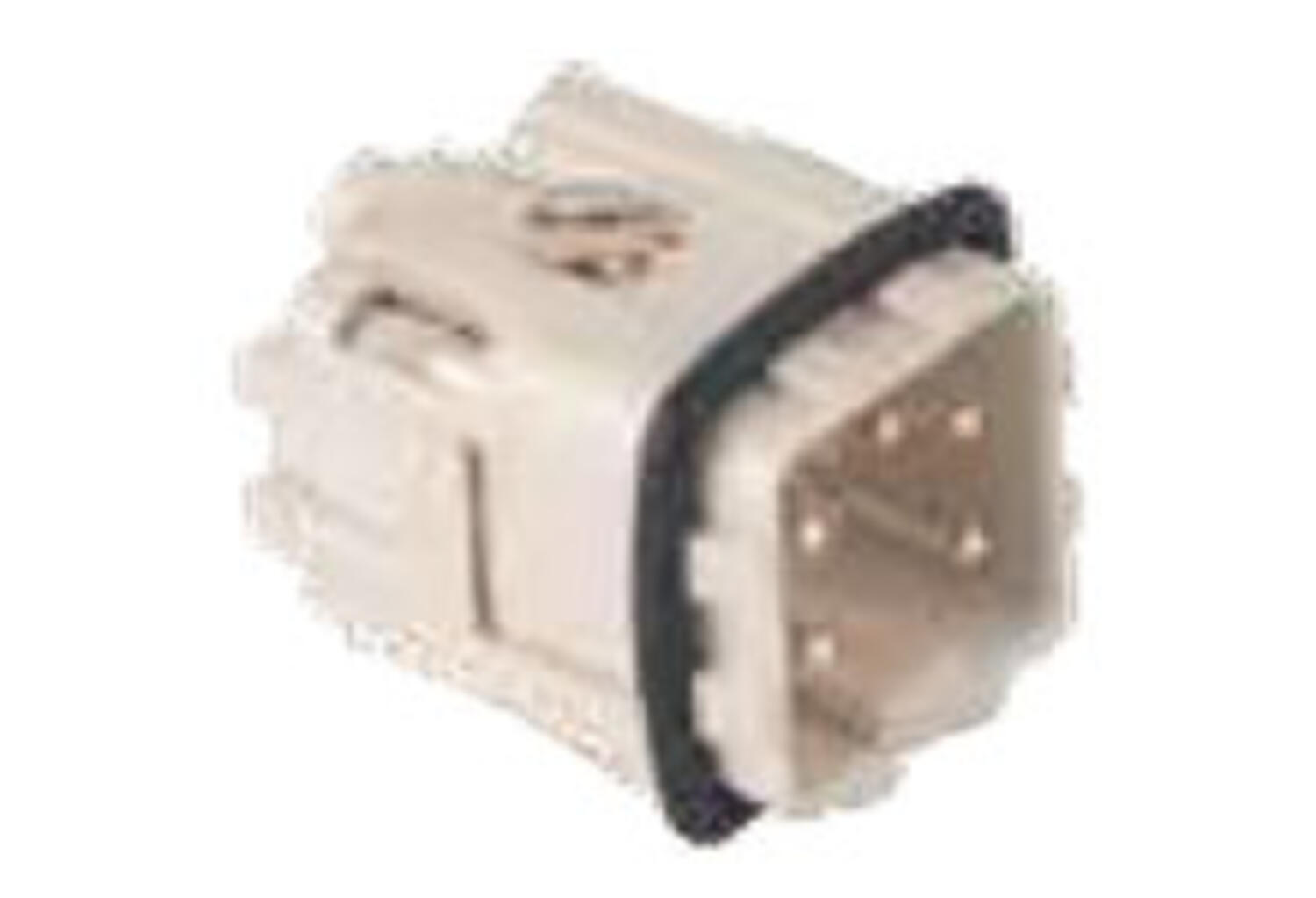

Rozmiar 3A wkładki skręcane - serii S-A
Liczba pinów	3 + PE	4 +PE

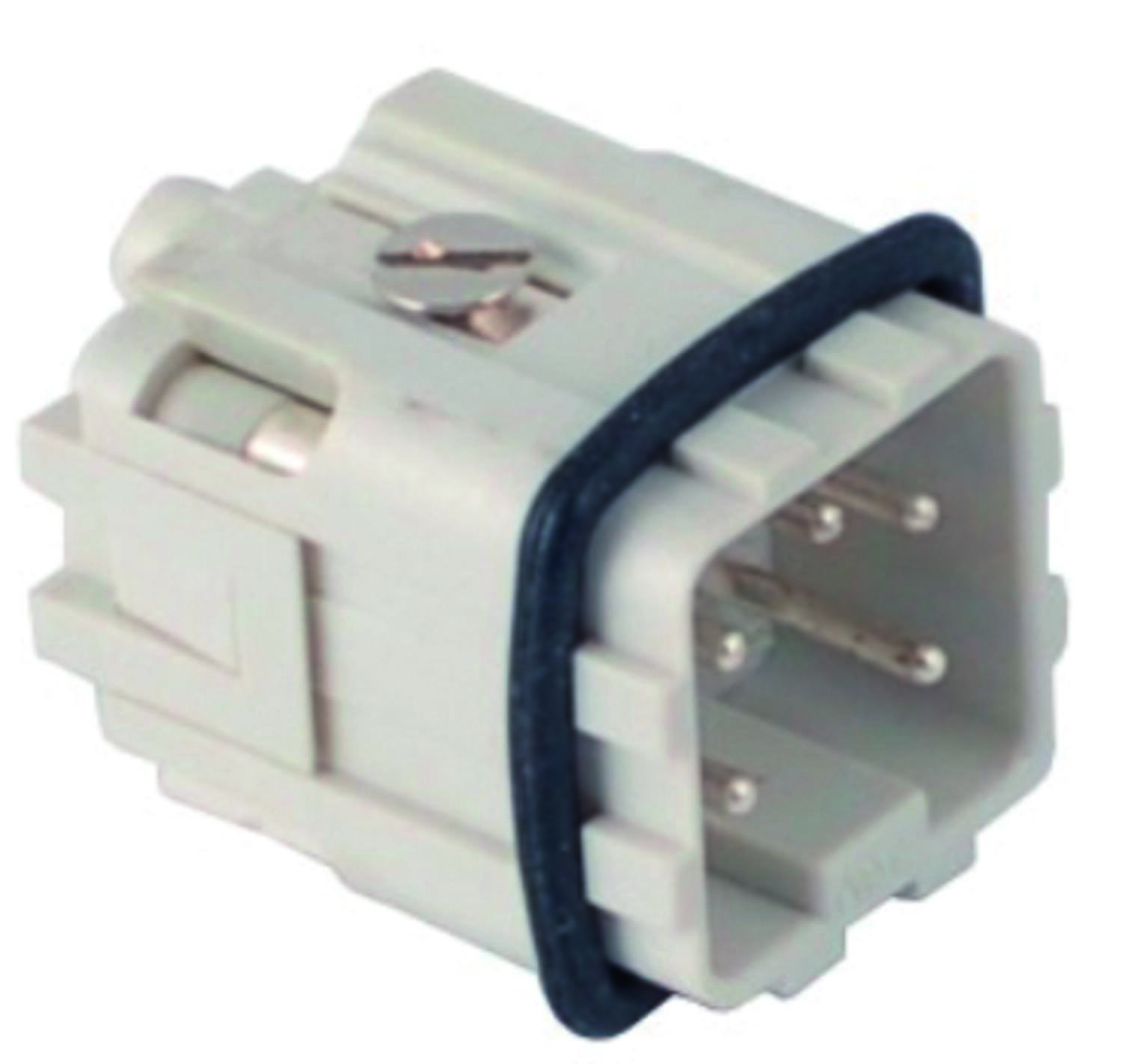

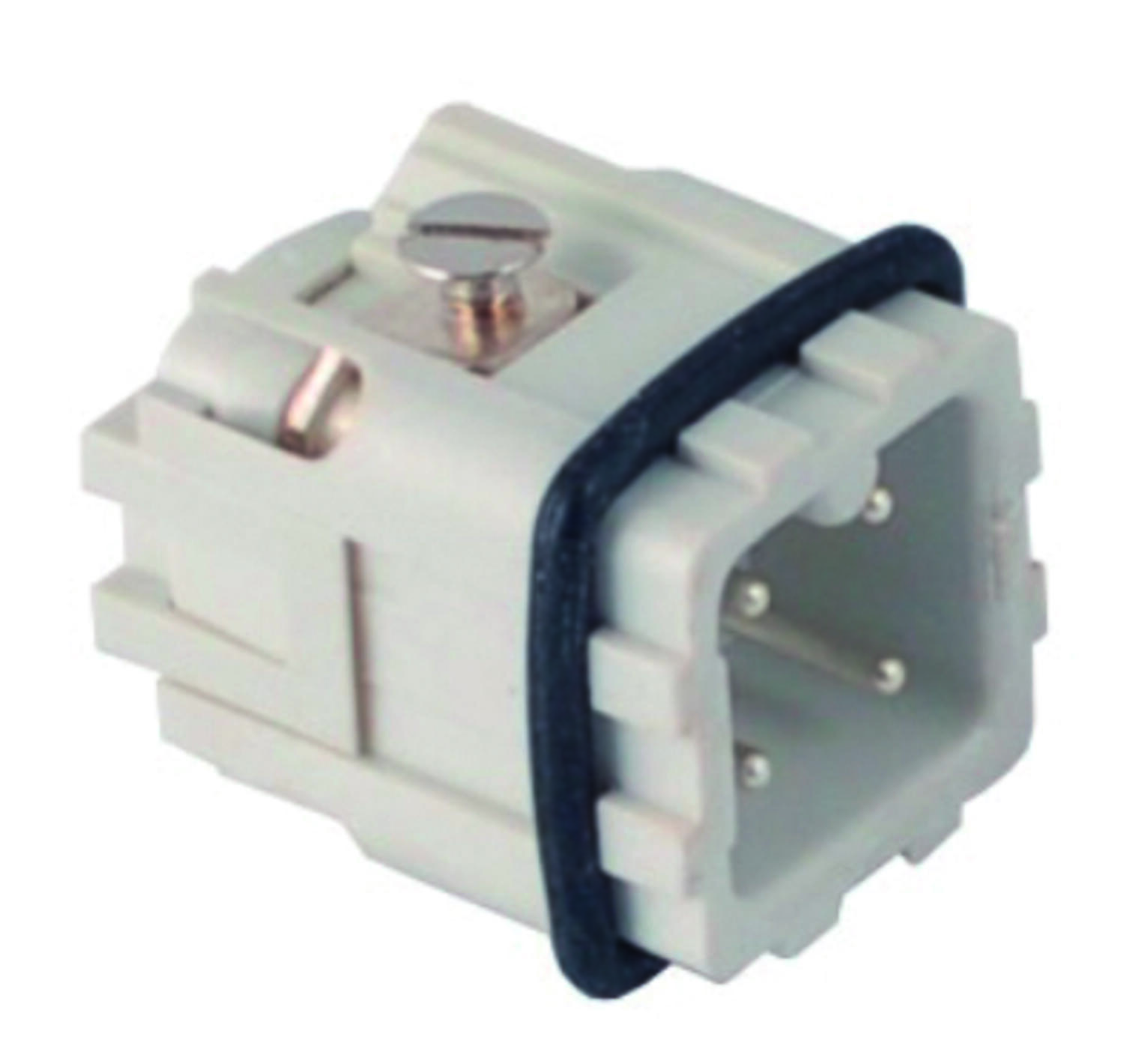

Męska	7203.6101.0	7204.6102.0

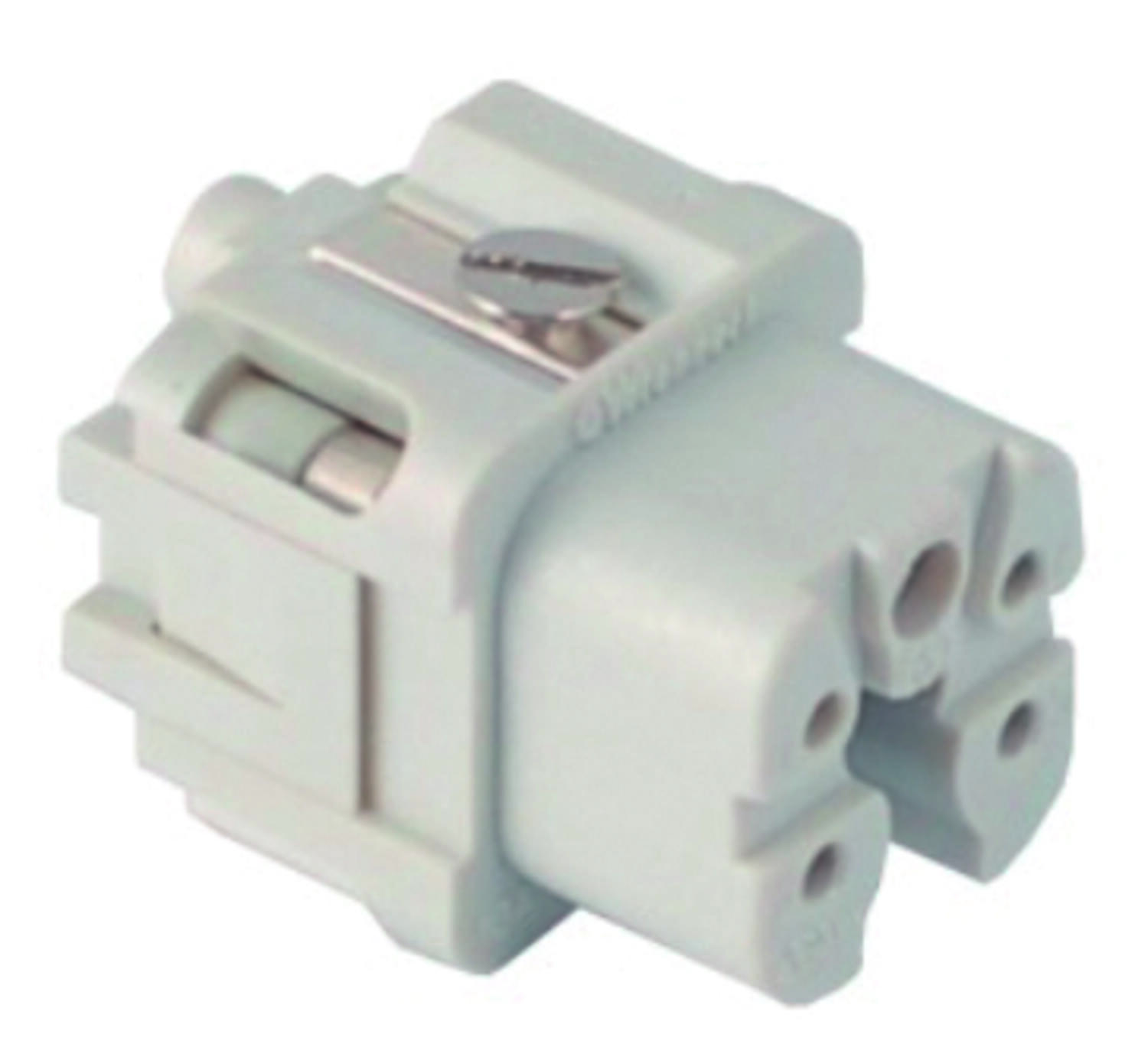

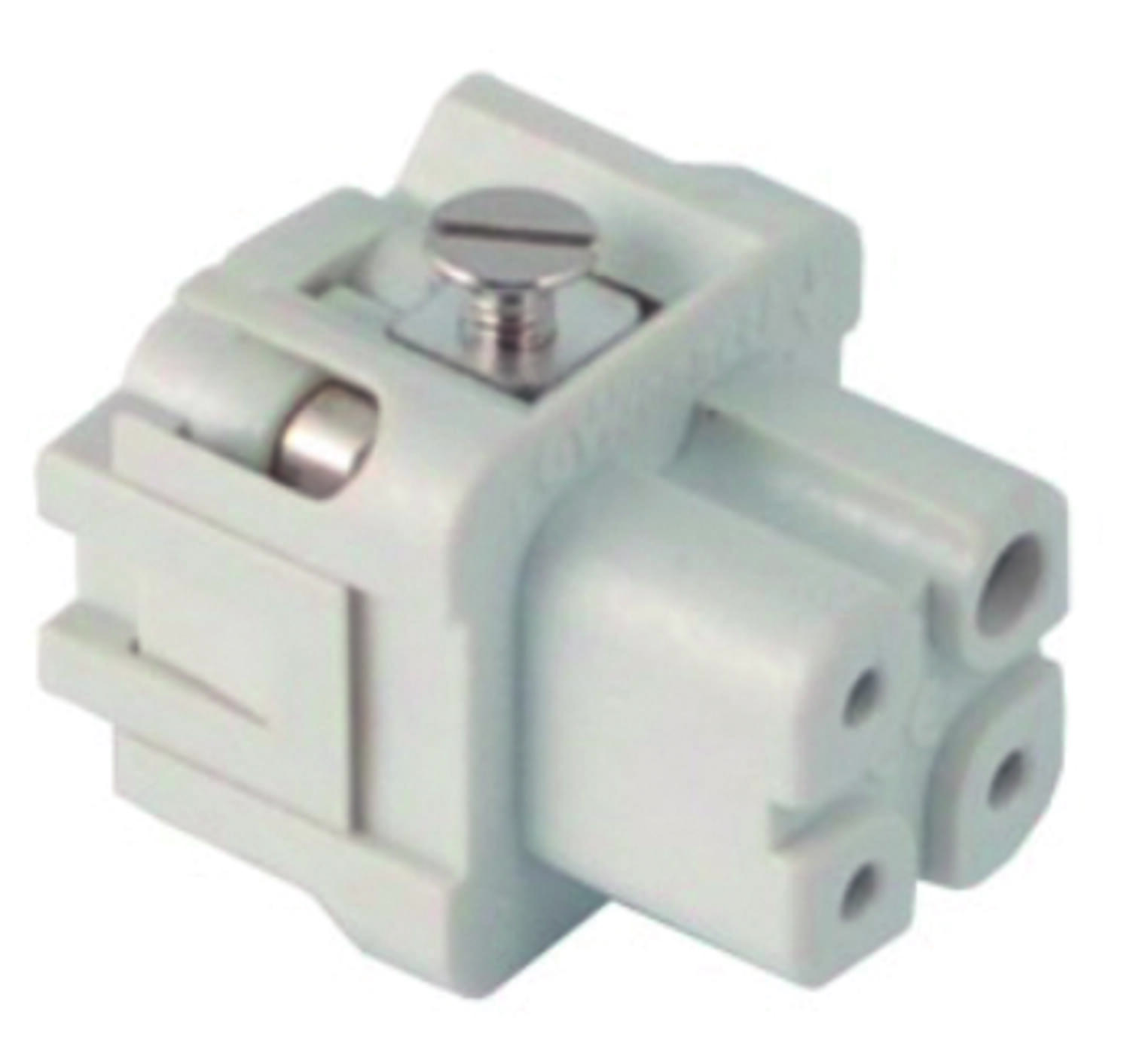

Żeńska	7203.6001.0	7204.6002.0

Rozmiar 3A wkładki zaciskane - serii S-D
Liczba pinów	7 + PE	8

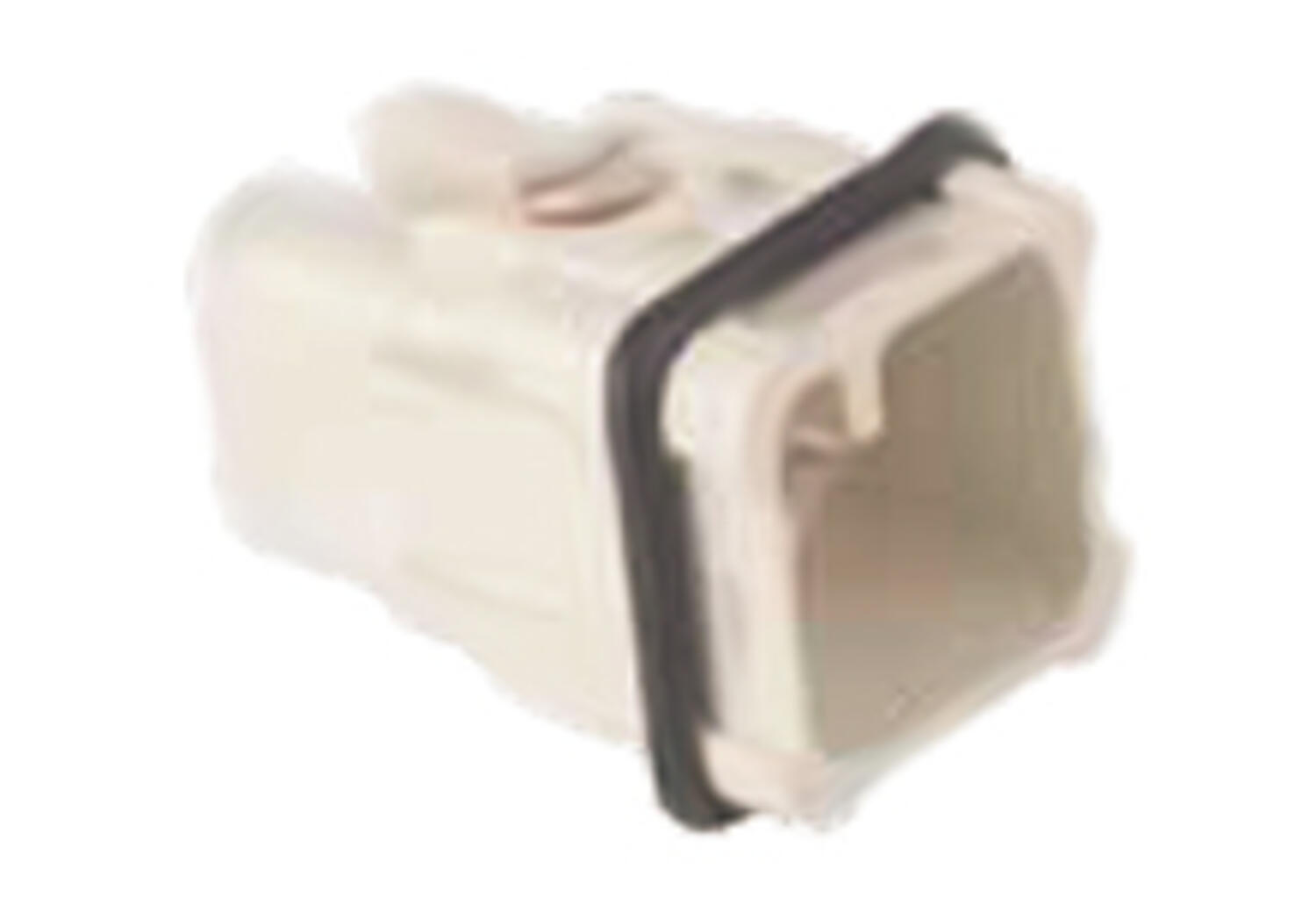

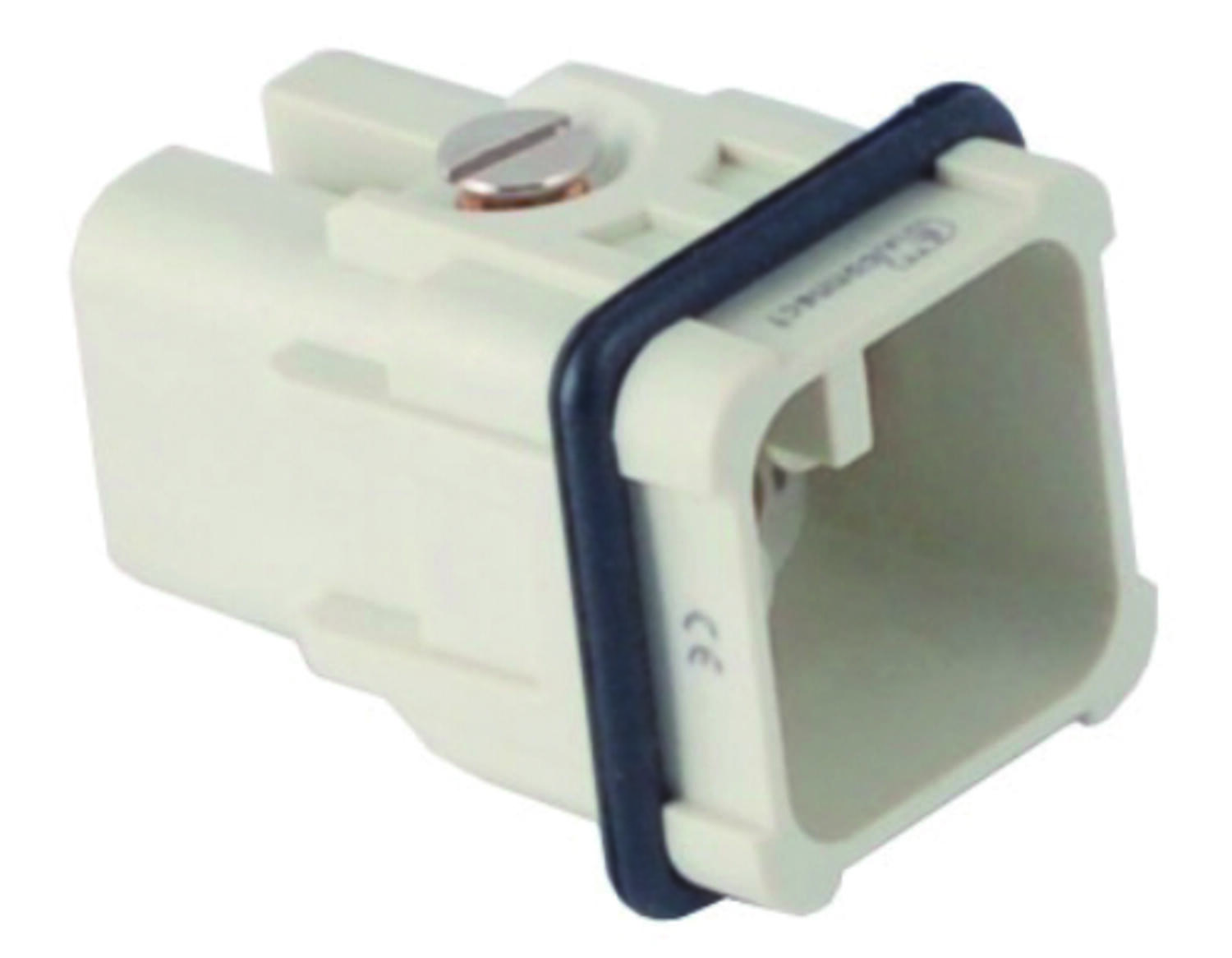

Męska	7107.4101.0	7108.4102.0

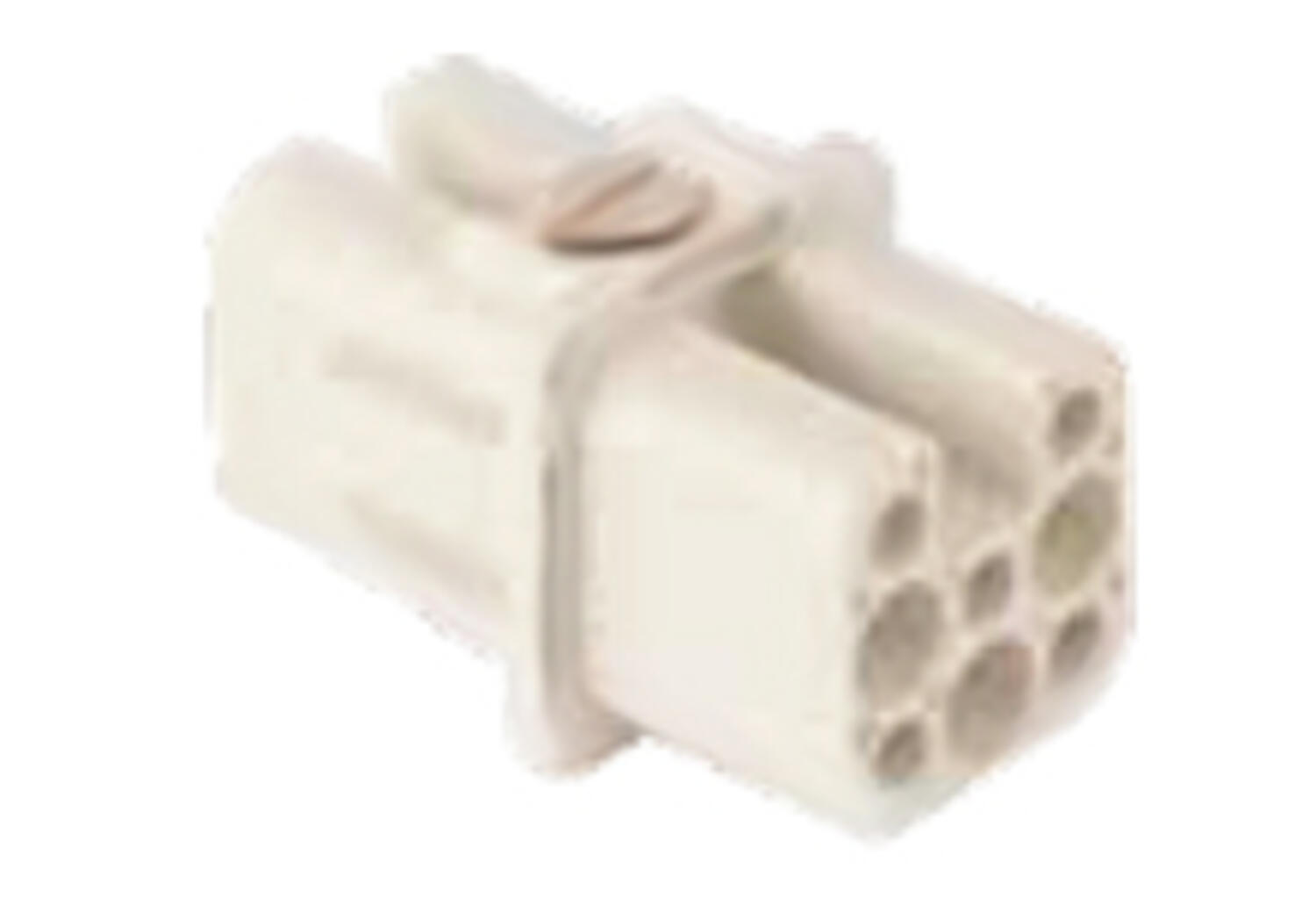

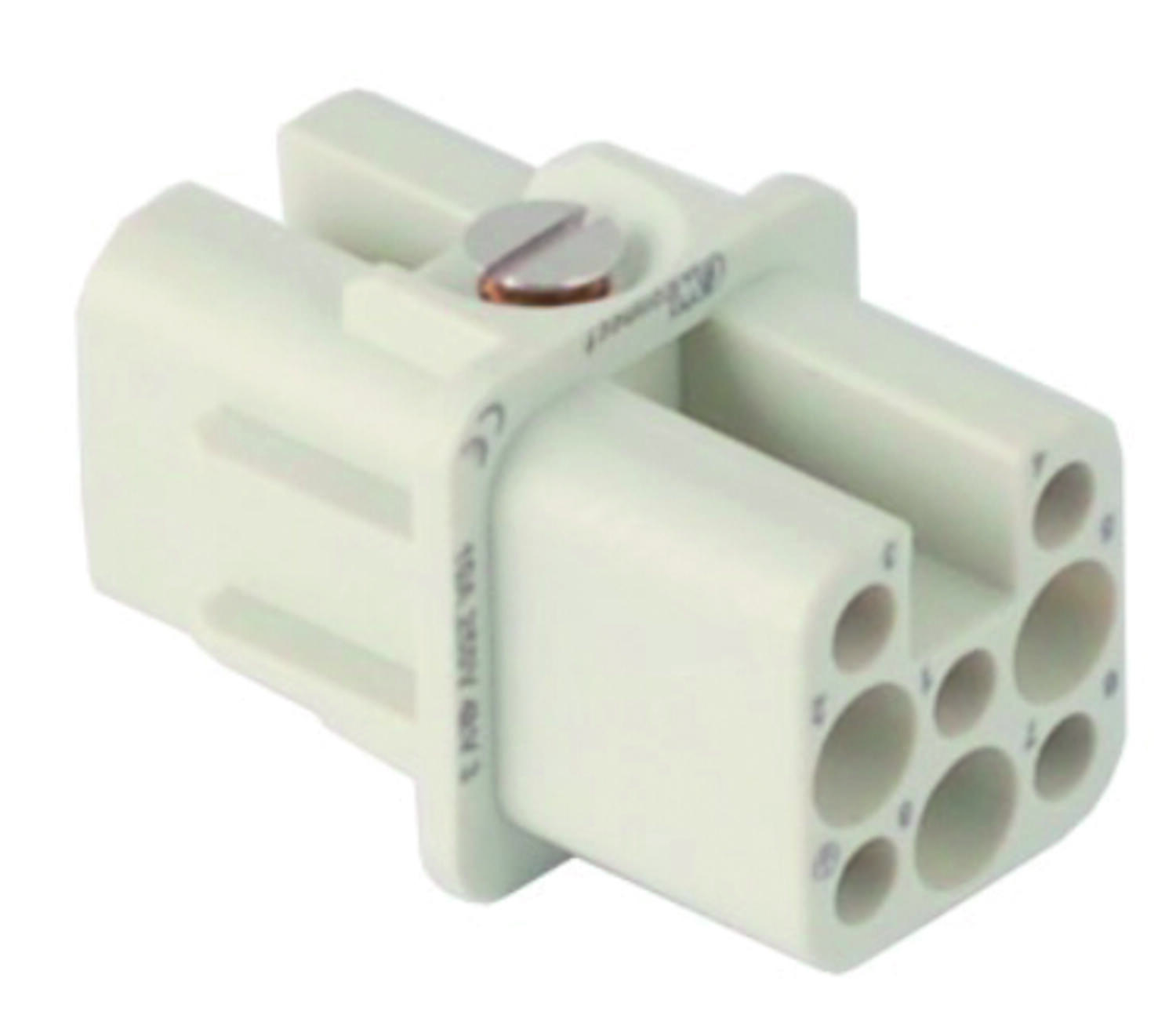

Żeńska	7107.4001.0	7108.4002.0

10A Posrebrzane tulejki kablowe dla serii S-D
	Męska	Żeńska
Pole przekroju kabla, mm²	Numer produktu	Numer produktu
0,14-0,37	7100.4211.0	7100.4201.0
0,5	7100.4212.0	7100.4202.0
0,75	7100.4213.0	7100.4203.0
1	7100.4214.0	7100.4204.0
1,5	7100.4215.0	7100.4205.0
2,5	7100.4216.0	7100.4206.0

Narzędzia
Zaciskarka tulejek kablowych	Narzędzie do demontażu terminali Ø 1,6mm (S-D)
Numer zamówienia	Numer zamówienia
8500.6251.0	8500.7940.0

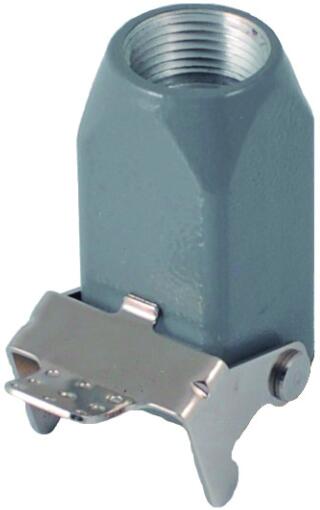

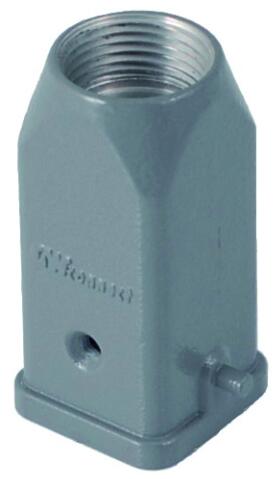

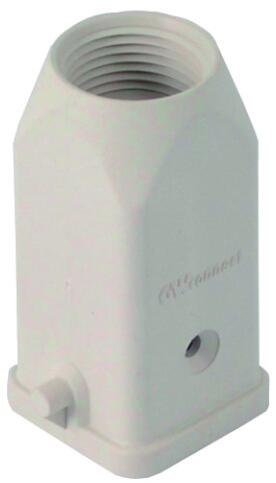

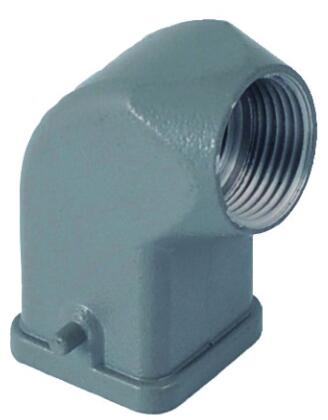

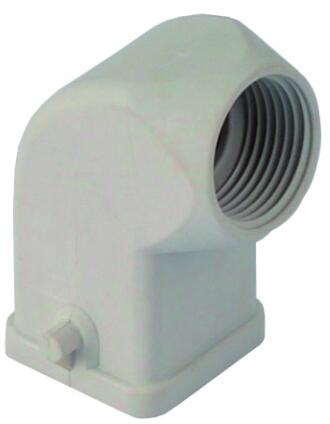

Wtyczki
	Otwór	3A termoplastik	3A aluminium
	M20	7803.6227.0	7803.6228.0
	M20	7803.6229.0	7803.6230.0

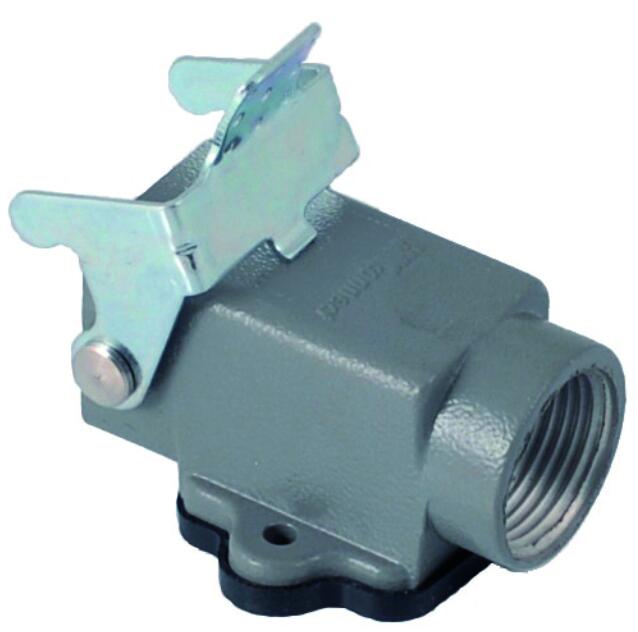

Gniazdo
	Opis	Otwór	3A termoplastik	3A aluminium

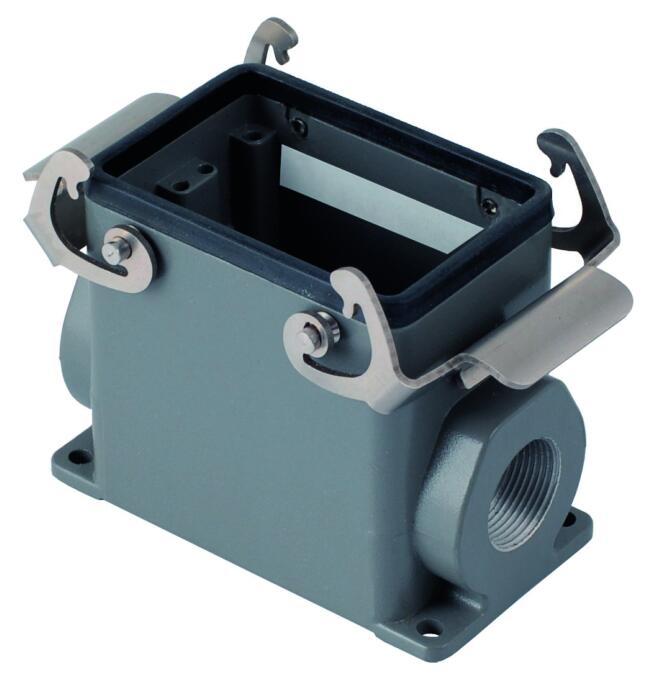

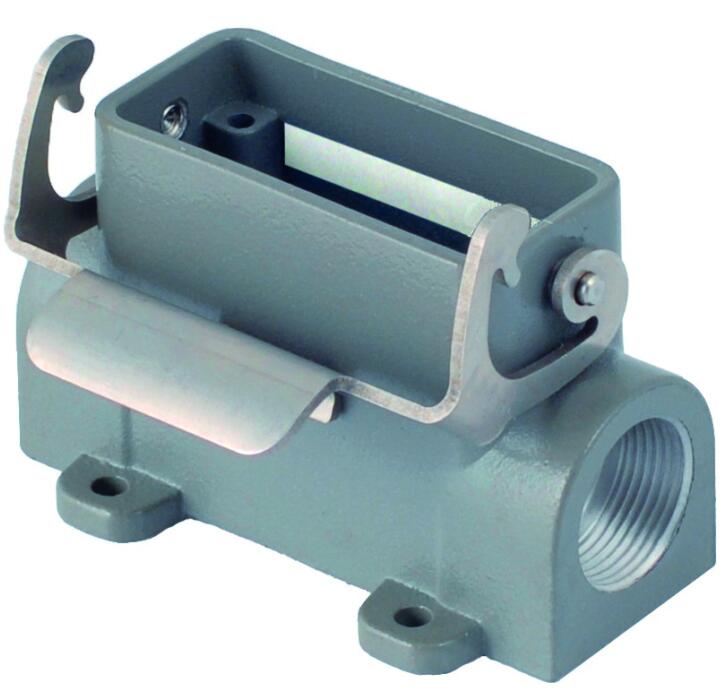

	Montaż natynkowy	M20	7803.6225.0	7803.6226.0

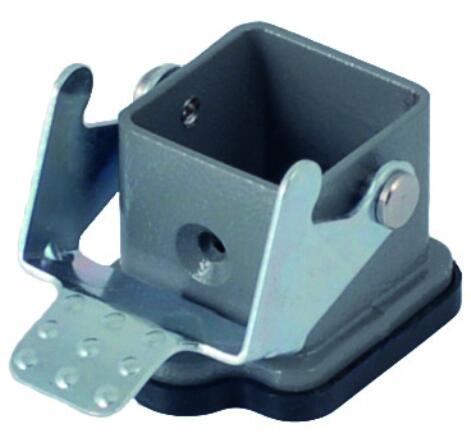

	Montaż przelotowy		7803.6201.0	7803.6202.0

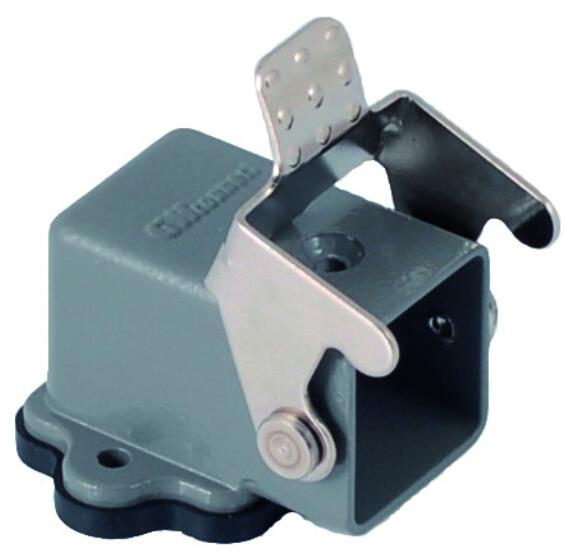

	Montaż przelotowy z wyjściem prawostronnym		7803.6203.0	7803.6204.0
	Łącznik	M20	7803.6231.0	7803.6232.0

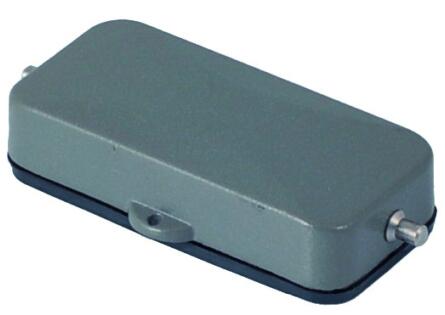

	Pokrywa ochronna z żeńską wkładką i uszczelką		7803.6801.0	7803.6802.0

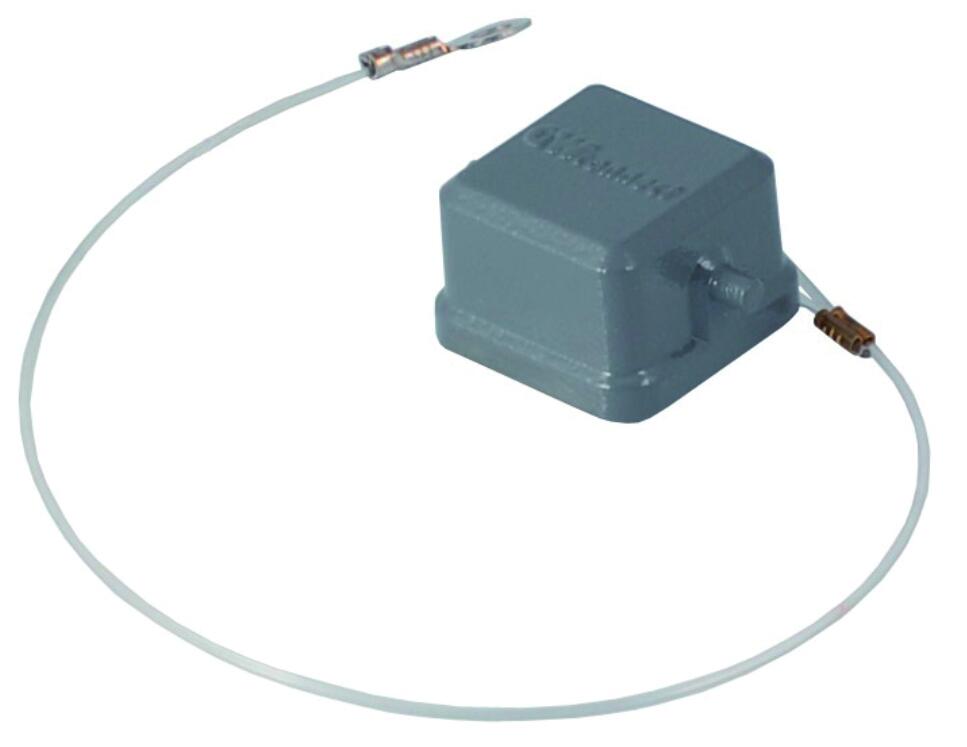

	Pokrywa ochronna z męską wkładką		7803.6803.0	7803.6804.0

Rozmiar 10A

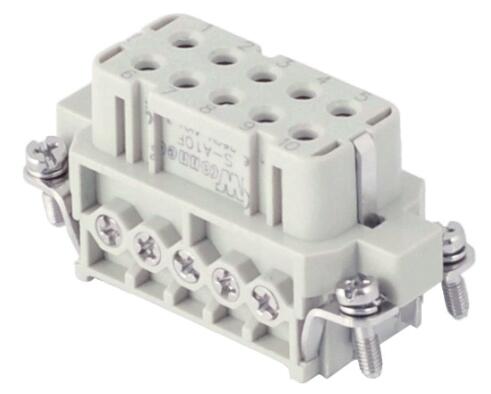

Rozmiar 10A Wkładki- serii S-A
	Liczba pinów	10+PE	10+PE
Męska	Numer produktu	7210.4411.0	7210.4461.0
Męska	Styki	Skręcane	Zaciskane
Żeńska	Numer produktu	7210.4401.0	7210.4451.0
Żeńska	Styki	Skręcane	Zaciskane

Rozmiar 10A wkładki zaciskane serii S-D
	Liczba pinów	15+PE

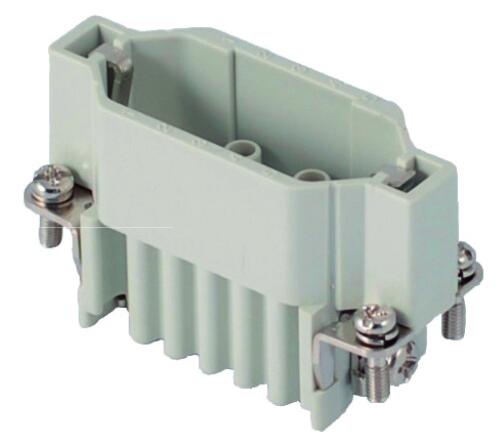

Męska	Numer produktu	7115.4106.0

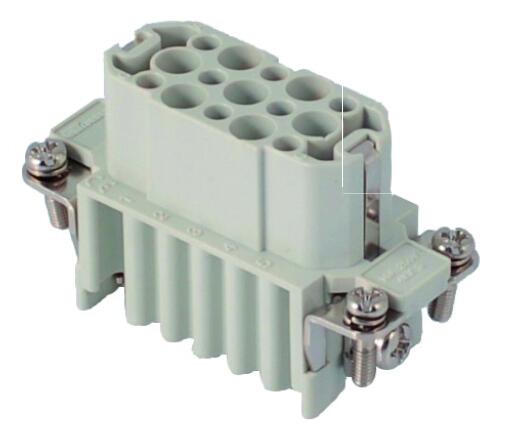

Żeńska	Numer produktu	7115.4006.0

Wtyczki
	Opis	Otwór	Numer zamówienia

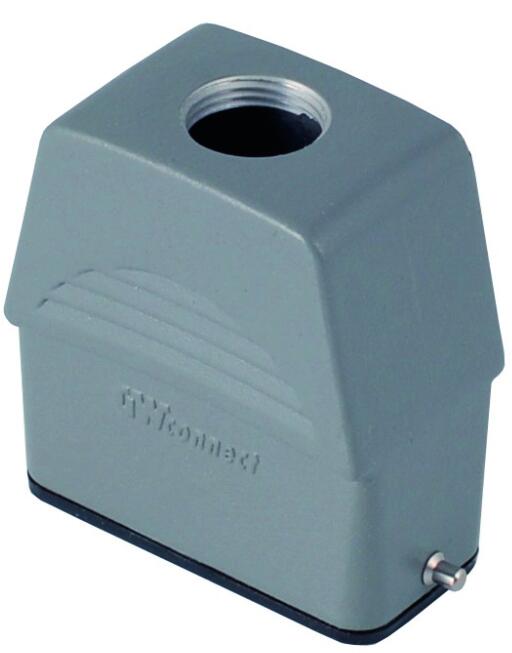

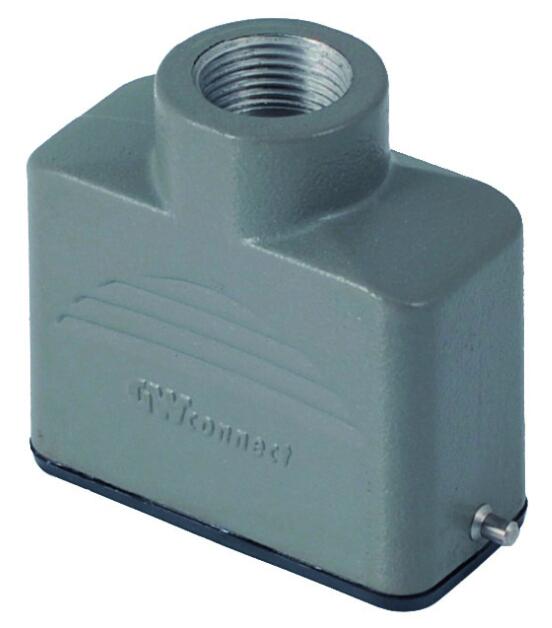

Otwór kablowy z góry	Wersja niska	M20	7810.4550.0
Otwór kablowy z góry	Wersja wysoka	M20	7810.4561.5
Otwór kablowy z góry	Wersja wysoka	M25	7810.4562.5

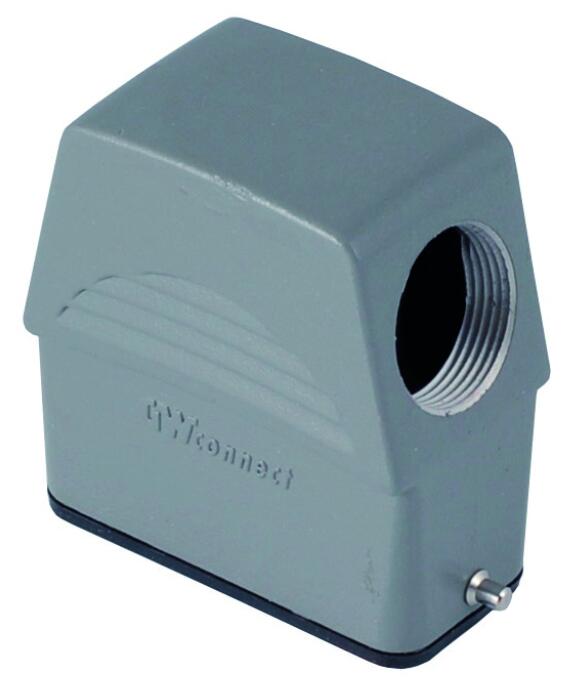

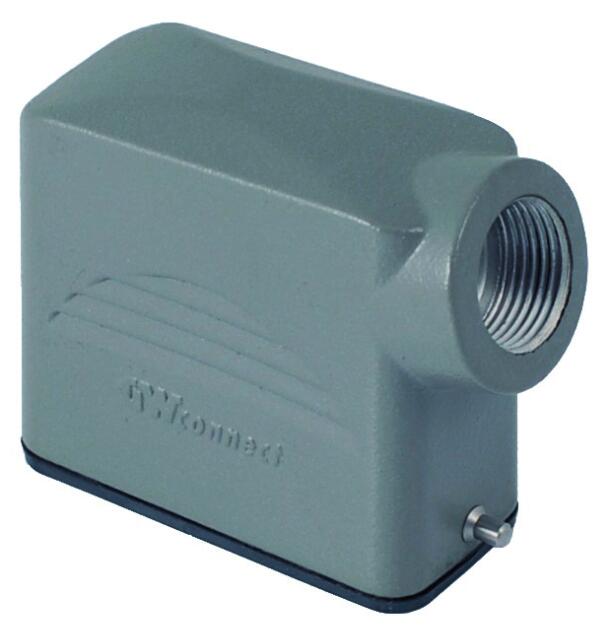

Otwór kablowy z boku	Wersja niska	M20	7810.4571.0
Otwór kablowy z boku	Wersja wysoka	M20	7810.4581.5
Otwór kablowy z boku	Wersja wysoka	M25	7810.4582.5

Gniazda
	Opis	Otwór	Numer produktu

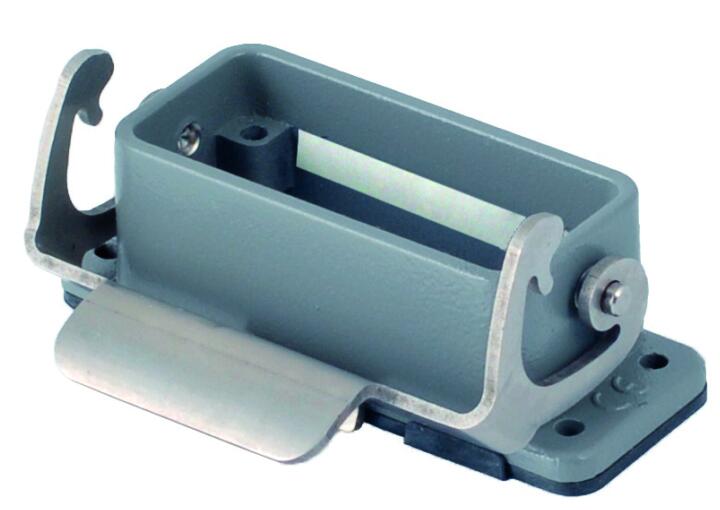

	Montaż przelotowy		7810.4541.0

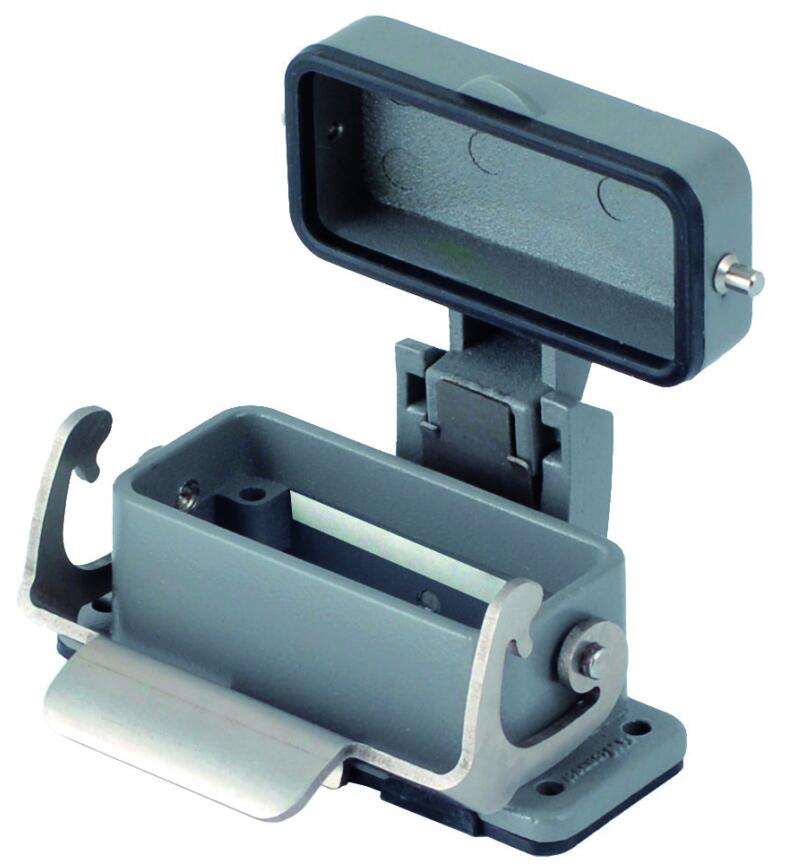

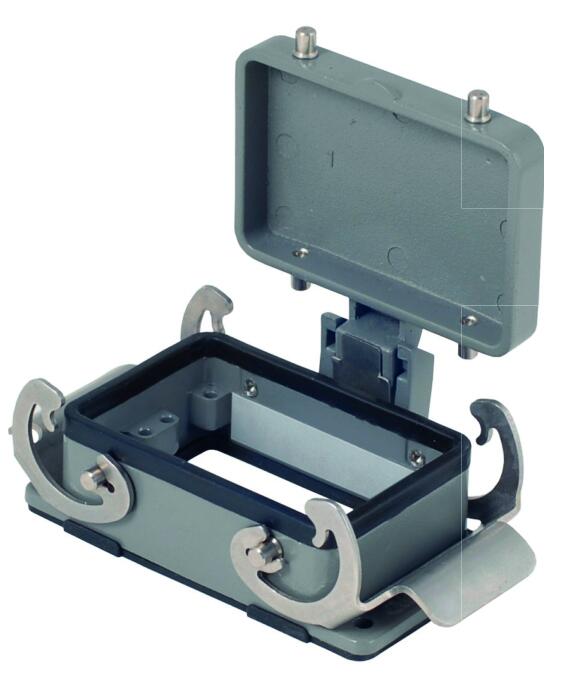

	Montaż przelotowy z pokrywą ochronną		7810.4542.0
	Montaż natynkowy	M20	7810.4501.0
		2 x M20	7810.4502.0
		M25	7810.4503.0
		2 x M25	7810.4504.0

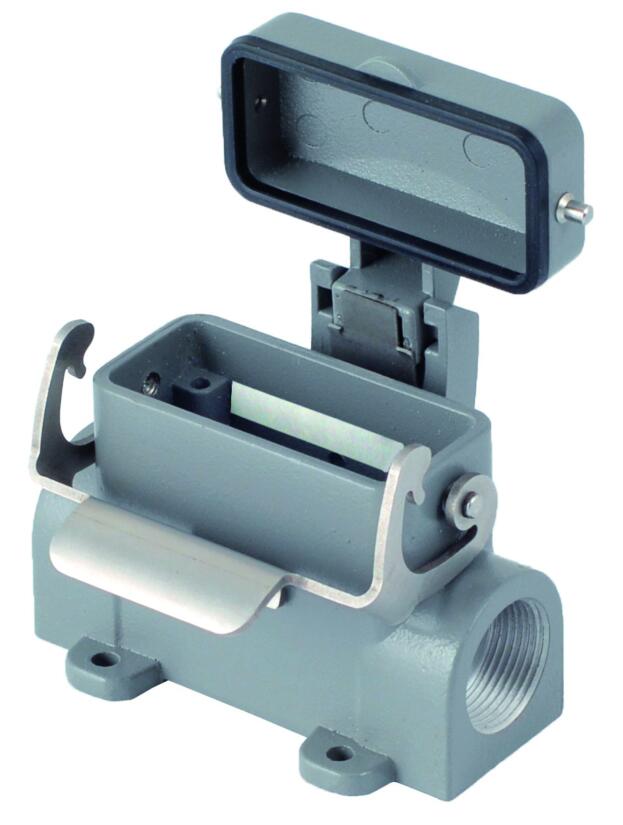

	Montaż natynkowy z pokrywą ochronną	M20	7810.4511.0
		2 x M20	7810.4512.0
		M25	7810.4513.0
		2 x M25	7810.4514.0

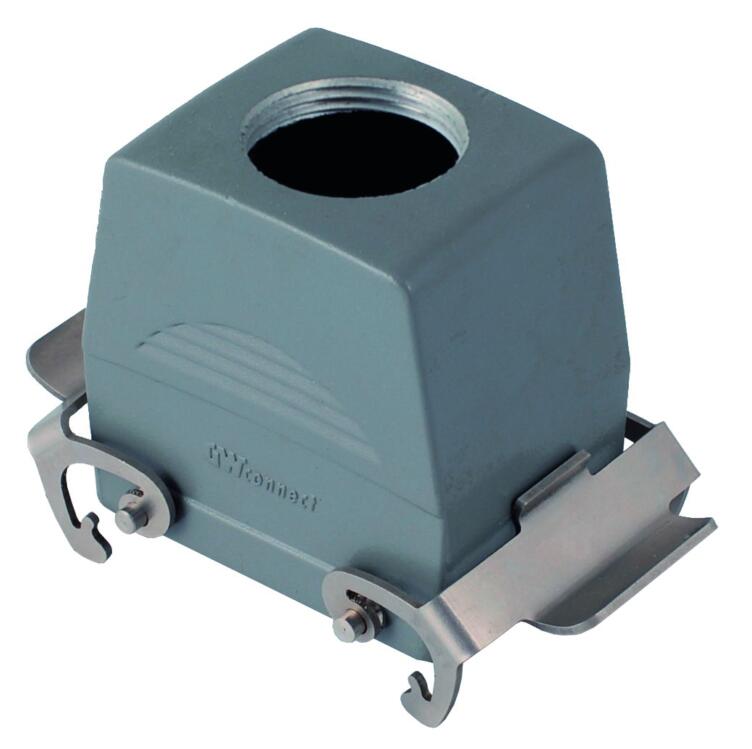

	Łącznik	M20	7810.4490.0
	Pokrywa ochronna		7810.4591.0

Rozmiar 16A

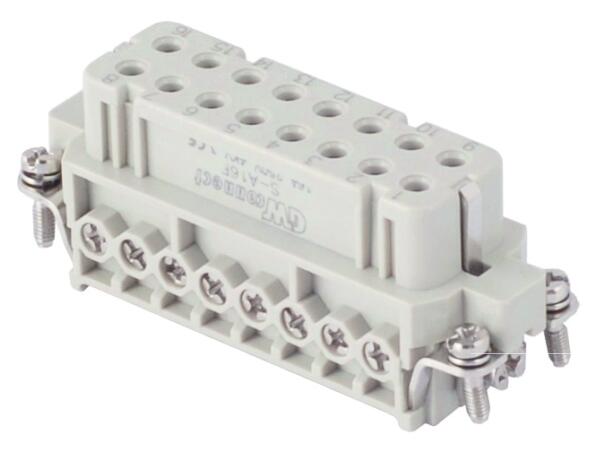

Rozmiar 16A Wkładki - serii S-A
	Liczba pinów	16+PE	16+PE

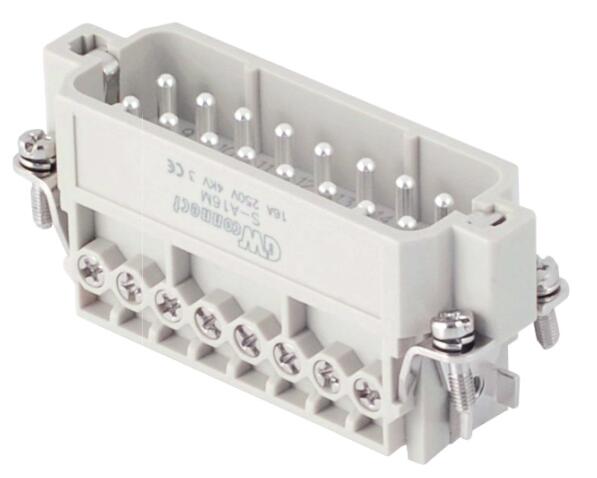

Męska	Numer produktu	7216.4412.0	7216.4462.0
Męska	Styki	Skręcane	Zaciskane
Żeńska	Numer produktu	7216.4402.0	7216.4452.0
Żeńska	Styki	Skręcane	Zaciskane

Rozmiar 16A wkładki Zaciskane serii S-D
	Liczba pinów	25+PE

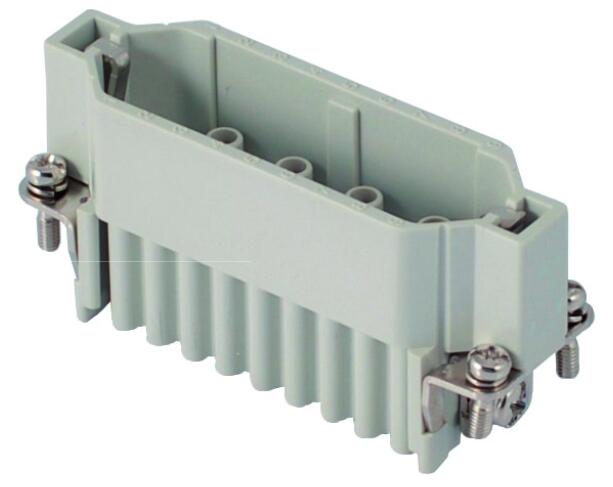

Męska	Numer produktu	7125.4112.0

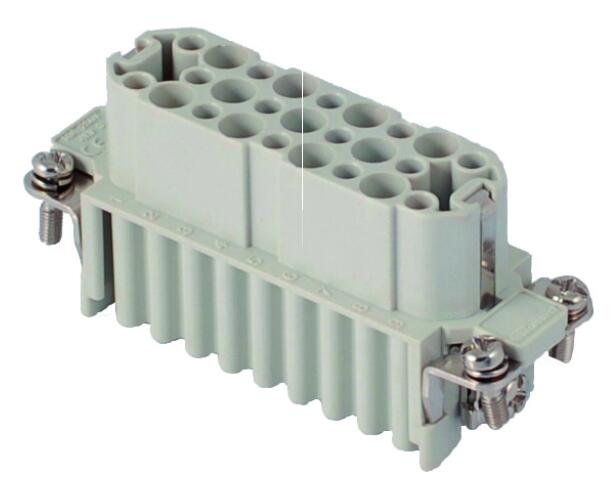

Żeńska	Numer produktu	7125.4012.0

Wtyczki
	Opis	Otwór	Numer produktu
Otwór kablowy z góry	Wersja niska	M20	7816.4555.0
Otwór kablowy z góry	Wersja wysoka	M25	7816.4567.5
Otwór kablowy z boku	Wersja niska	M20	7816.4575.0
Otwór kablowy z boku	Wersja wysoka	M20	7816.4586.5
Otwór kablowy z boku	Wersja wysoka	M25	7816.4587.5

Gniazda
	Opis	Otwór	Numer zamówienia
	Montaż przelotowy		7816.4543.0
	Montaż przelotowy z pokrywą ochronną		7816.4544.0
	Montaż natynkowy	M20	7816.4521.0
		2 x M20	7816.4522.0
		M25	7816.4523.0
		2 x M25	7816.4524.0
	Montaż natynkowy z pokrywą ochronną	M20	7816.4531.0
		2 x M20	7816.4532.0
		M25	7816.4533.0
		2 x M25	7816.4534.0
	Łącznik	M20	7816.4994.0
	Pokrywa ochronna		7816.4592.0

Rozmiar 32 A

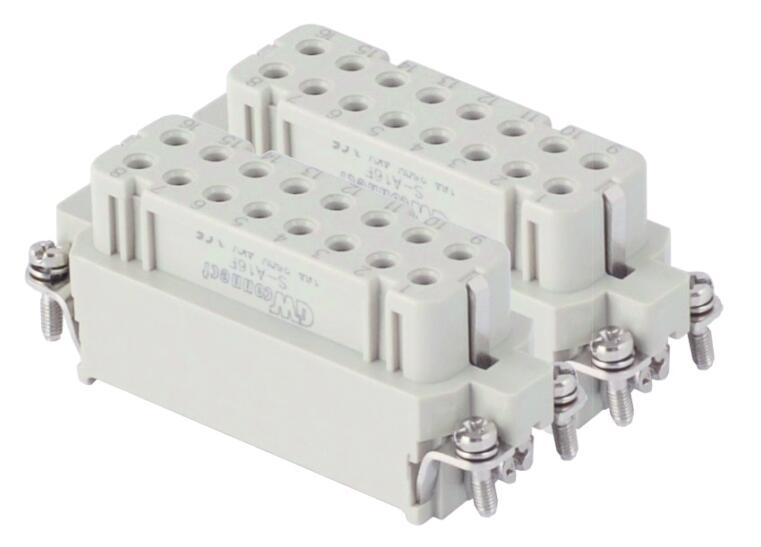

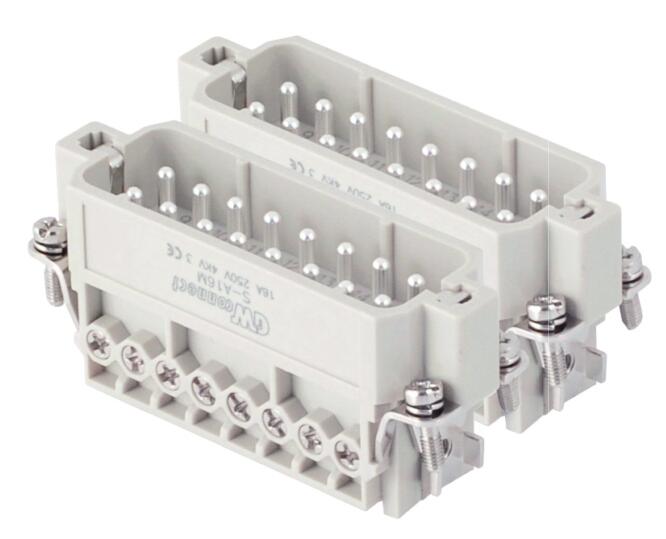

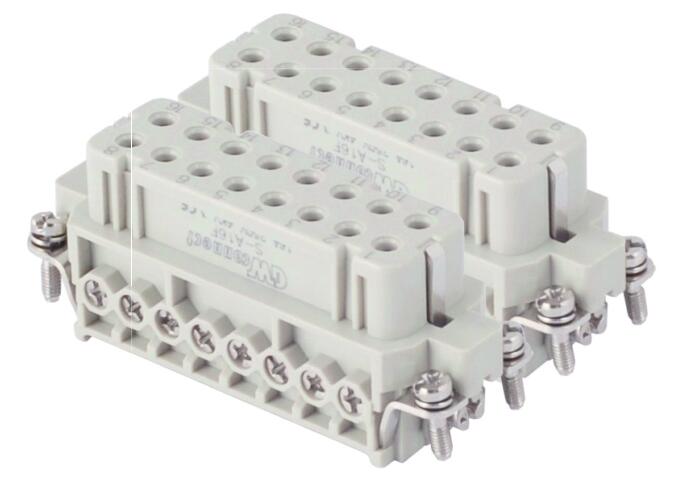

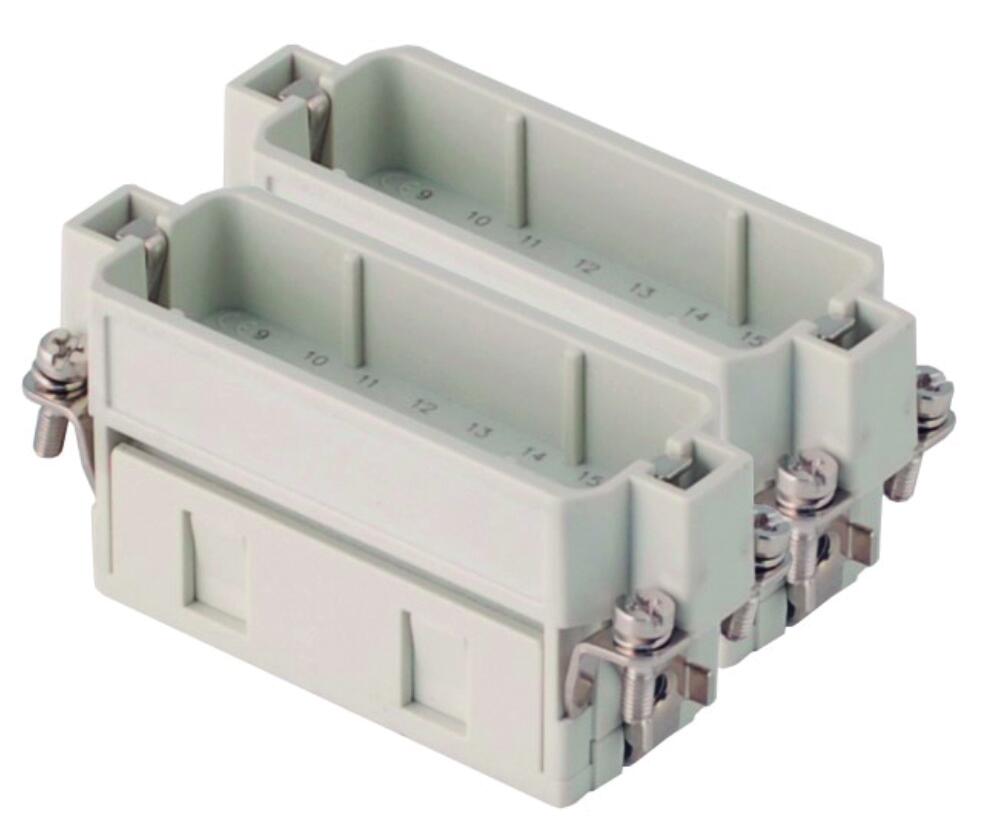

Rozmiar 32A wkładki - serii S-A
	Liczba pinów	32+PE		32+PE
Męskie	Numer produktu	1-16	7216.4412.0	7216.4462.0
	Numer produktu	17-32	7216.4416.0	7216.4463.0
	Styki	Skręcane		Zaciskane
Żeńskie	Numer produktu	1-16	7216.4402.0	7216.4452.0
	Numer produktu	17-32	7216.4403.0	7216.4453.0
	Styki	Skręcane		Zaciskane

Rozmiar 32A wkładki zaciskane serii S-D
	Liczba pinów	50+PE
Męska	Numer produktu	2x	7125.4112.0
Żeńska	Numer produktu	2x	7125.4012.0

Wtyczki
	Otwór	Numer produktu
Otwór kablowy z góry	M25	7832.4641.5
Otwór kablowy z góry	M32	7832.4642.5

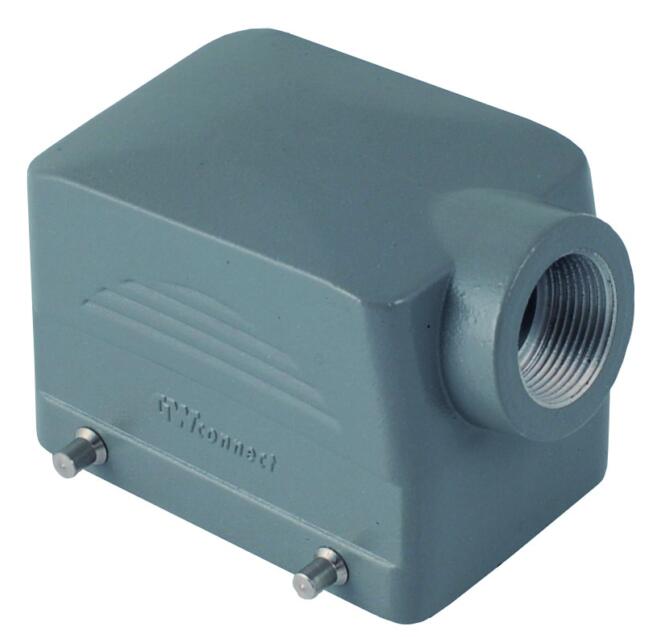

Otwór kablowy z boku	M25	7832.4651.5
Otwór kablowy z boku	M32	7832.4652.5

Gniazdo
	Opis	Otwór	Numer zamówienia

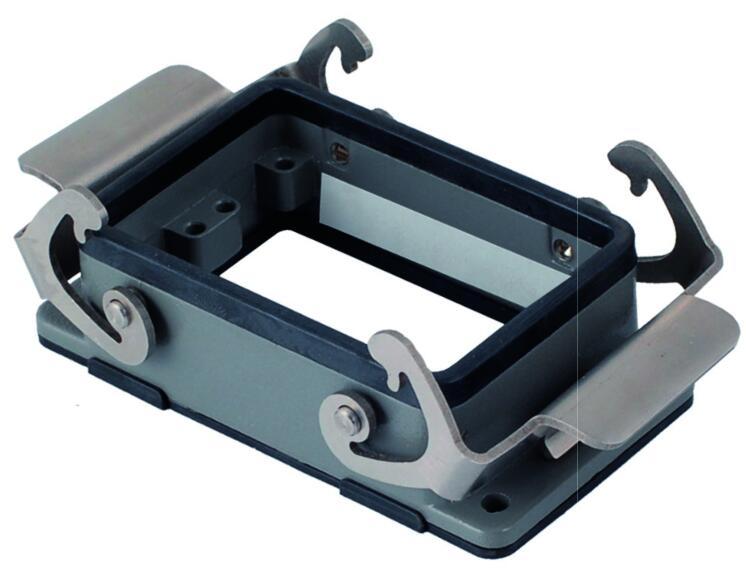

	Montaż przelotowy		7832.4631.0
	Montaż przelotowy z pokrywą ochronną		7832.4705.0
	Montaż natynkowy	2 x M20	7832.4601.0
	Montaż natynkowy	2 x M32	7832.4603.0
	Łącznik	M25	7832.4656.5

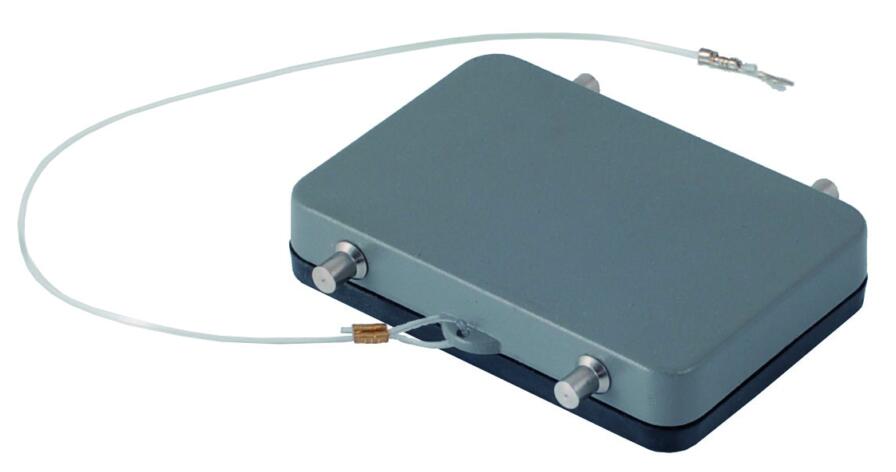

	Pokrywa ochronna		7832.4672.0

Dane techniczne

Rozmiar	3A (termoplastik)	3A, 10A, 16A 32A (metalowe)
Obudowa	Poliamid wzmocniony włóknem szklanym	Odlewany stop aluminium
Powłoka		Poliester
Klamry	Poliamid wzmocniony włóknem szklanym	Stal nierdzewna
Uszczelki	NBR	NBR
Śruby/trzpienie	Stal nierdzewna	Stal nierdzewna
Sprężyny	Stal nierdzewna	Stal nierdzewna
Temperatura pracy	-40ºC...+125ºC	-40ºC...+125ºC
Stopień ochrony	IP66	IP66
Certyfikaty	UL type 4/4X/12, CSA, CE, Rohs

Styki
Materiał	Stop miedzi
Powłoka	Posrebrzane(standard) Pozłacane (opcja)
Rezystancja	<1mΩ
Maks. moment doręcający (skręcane piny)
3 & 4-pin	0.25 Nm
10-32-pin	0.5 Nm
Maks. pole przekroju przewodu
3 & 4-pin	0,5-2,2mm² (Złącze skręcane) 0.4-2.5mm² (Złącze zaciskowe)
10-32-pole	2.5mm² (Złącze skręcane) 0.14-2.5mm² (Złącze zaciskowe)

Wkładki
Materiał	Poliwęglan
Styki	Stop miedzi
Temperatura pracy	-40ºC...+125ºC
Żywotność mechaniczna	≥ 500 cykli

Obciążalność prądowa
	3-4-piny skręcane	7-pinów zaciskane	10-32-pinów skręcane	15-50-pinów zaciskane
Natężenie	10 A	10 A	16 A	10 A
Napięcie	600 V ( UL/CSA ) 400 V (międzyfazowe) 230 V (jednofazowe)	600 V (UL/CSA ) 250 V	600 V (UL/CSA) 250 V	600 V (UL/CSA ) 250 V
