Opublikowane 2022-11-10

Dyfuzory firmy Jäger Umwelt-Technik

Akademia OEM

Prezentujemy różne rozwiązania dyfuzorów niemieckiej firmy Jäger Umwelt-Technik.


Aby dobrać odpowiedni dyfuzor, przy kompleksowym podejściu do oczyszczania ścieków uwzględnia się takie parametry jak:
  • Rodzaju i składników ścieków, temperatury oraz właściwości chemicznych
  • Inżynierii procesu: stopień obciążenia, osad, mętna woda i stabilizacja tlenowa
  • Specyficzne koszty operacyjne: koszty energii, koszty konserwacji i serwisu
  • Ocena bezpieczeństwa pracy, planowane usługi i odstępy między serwisowe.

Analiza kosztów inwestycji, konserwacji i procesu określa specyficzny profil wymagań dla środowiska. Długoterminowa prognoza kosztów inwestycji pozwala w założeniu na optymalny dobór systemu napowietrzania wraz z dmuchawą i orurowaniem.

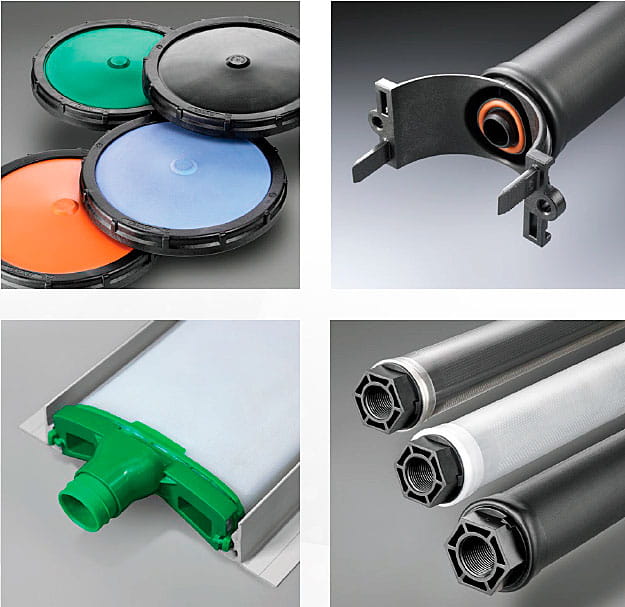

Poniżej przedstawiamy opis kilku najczęściej stosowanych dyfuzorów firmy Jäger Umwelt-Technik:

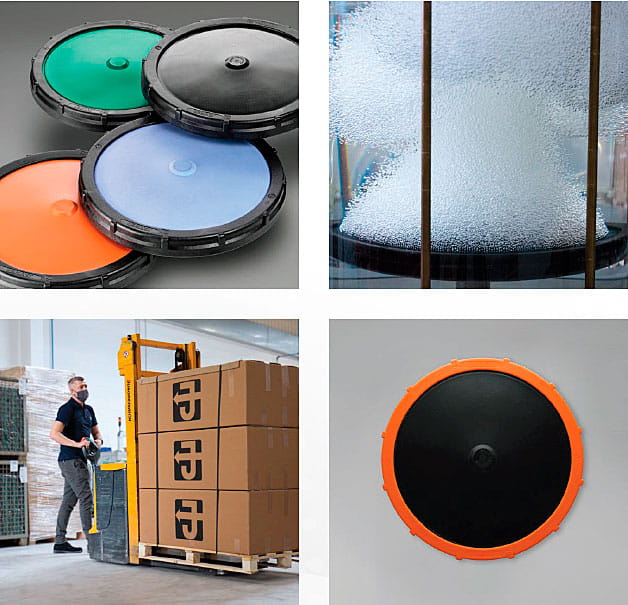

Dyfuzor dyskowy JetFlex® HD (seria HD)

Seria dyfuzorów dyskowych HD łączy ekonomiczną konstrukcję, niskie koszty instalacji i konserwacji, jak również niezawodność i wydajność w przerywanych oraz ciągłych procesach napowietrzania.

Dyfuzory dyskowe HD dodatkowo oferują szereg zalet:

  • Różne rodzaje perforacji w zależności od warunków pracy
  • Precyzyjne wycinane otwory zapewniające wysoką wydajność przenoszenia się tlenu i niskie straty ciśnienia
  • Aktywna średnica od 184 mm do 218 mm powyżej 295 mm
  • Standardowe i specjalne materiały membrany: EPDM , Silikon, PUR, NBR i FKM
  • Możliwe powłoki PTFE
  • Tworzywa sztuczne wzmocnione włóknem szklanym dla maksymalnej odporności chemicznej i termicznej
  • Zawór zwrotny (opcjonalnie)
  • Różne przyłącza dzięki bogatej gamie akcesoriów

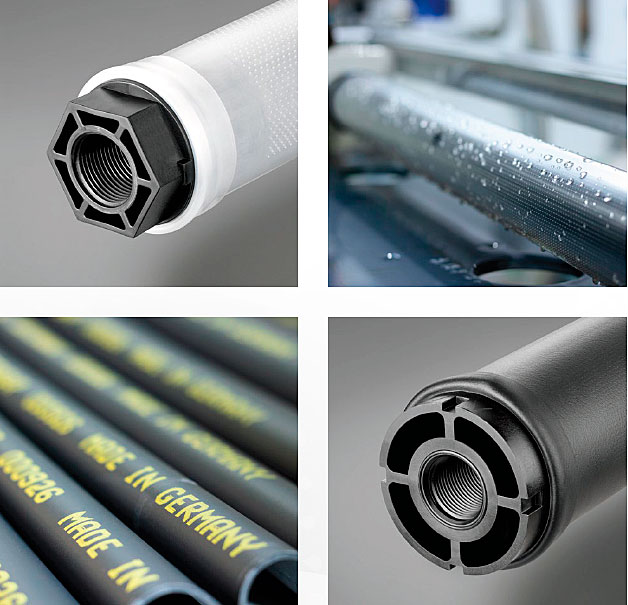

Dyfuzory rurowe JetFlex® TD (seria TD)

Seria dyfuzorów rurowych TD łączy również ekonomiczną konstrukcję, niskie koszty instalacji i konserwacji, niezawodność i wydajność w przerywanych i ciągłych
procesach napowietrzania.


Dyfuzory rurowe TD oferują dodatkowo szereg zalet:

  • Różne rodzaje perforacji w zależności od warunków pracy
  • Precyzyjne wycinane otwory zapewniające wysoką wydajność transferu tlenu - niskie straty ciśnienia
  • Niskie straty ciśnienia dzięki rowkowanej rurze nośnej z PP
  • Możliwa realizacja wysokiej gęstości klosza
  • Długość czynna od 200 – 1200 mm przy standardowej długości 500 mm, 750 mm i 1000 mm
  • Standardowa średnica 65 mm i 90 mm
  • Różne standardowe i specjalne materiały membran: EPDM, Silikon, PUR, NBR i FKM
  • Możliwe powłoki PTFE
  • Wszechstronne opcje łączenia rur dzięki szerokiej gamie akcesoriów

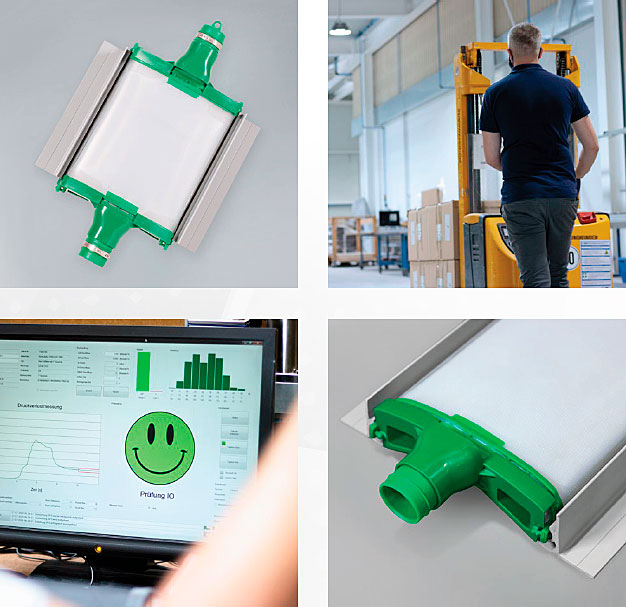

Jetflex® SSD: inteligentny dyfuzor paskowy

Każdy dyfuzor, bez względu na to, jak dobry, w pewnym momencie dobiega końca i musi zostać wymieniony. Należy go wymienić najpóźniej, gdy membrany ulegną mechanicznej awarii. Do tej pory, w przypadku dyfuzora płytowego i listwowego, cały dyfuzor był usuwany. Wymiana membran nie była możliwa w przypadku dyfuzorów płytowych i taśmowych lub była możliwa, ale tylko przy znacznym nakładzie czasu. Firma Jäger ma odpowiedź na ten problem.

Elastyczna membrana

Opatentowane rozwiązanie jest zdumiewająco proste: membrana została zaprojektowana jako ciągła, szczelna podwójna membrana i jest wyposażona w przyłącze powietrza. Powietrze wprowadzone między membrany może uciec tylko przez mikroperforację górnej membrany. W rezultacie membrana jest całkowicie oddzielona od struktury bazowej, co jest cechą unikalną dla tego typu dyfuzorów.
Przy transporcie membrana może być zwinięta, co dodatkowo zmniejsza objętość paczki.



Dyfuzor grubo-pecherzowy JetFlex® (CBD)

Do zastosowań specjalnych w naszym portfolio produktów dostępne są również dyfuzory grubo-pęcherzykowe, zarówno w kształcie tarczy, jak i rurki ze stali nierdzewnej.

Zainstalowane w piaskowniku lub jako napowietrzanie dają możliwość przepuszczania dużej ilości powietrza. W ten sposób woda jest najlepiej cyrkulowana lub można utrzymać pewne stężenie tlenu w ściekach. Ponadto dyfuzory te są stosowane w zbiornikach z osadem czynnym w celu wywołania przepływu pionowego, aby zapobiec osadzaniu się osadu na dnie zbiornika. Dyfuzory grubo-pęcherzykowe JetFlex oferują również wiele innych zalet specyficznych dla produktu.

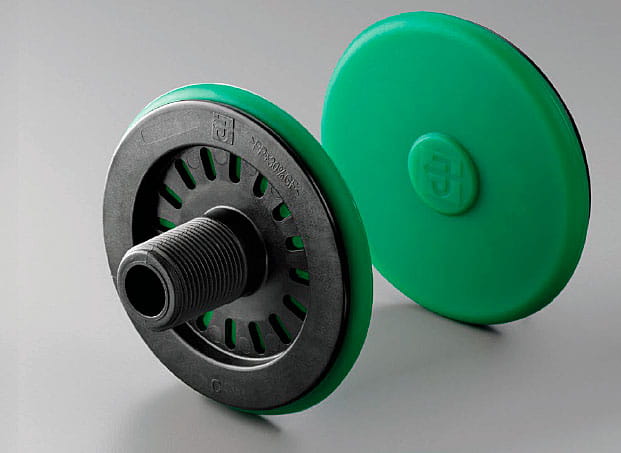

JetFlex® CBD 105 (dyfuzor dyskowy):

  • Średnica 105 mm
  • Sylikonowa membrana i tworzywa sztuczne wzmocnione włóknem szklanym dla maksymalnej odporności chemicznej i termicznej
  • Zawór zwrotny (opcjonalnie)

Jetflex® SS-CBD (dyfuzor rurowy):

  • Dwie standardowe długości 335 i 630 mm
  • Stal nierdzewna, a więc dający się zastosować do ścieków o dużej korozyjności
  • System napowietrzania niezawodny nawet w wysokiej temperaturze


Sprawdzone rozwiązania produktowe

Trwałość i funkcjonalność dyfuzorów w istotny sposób decydują o skuteczności oczyszczania. W związku z tym firma Jäger sama opracowuje materiały dla membran dyfuzorów. W jej laboratorium inżynierowie testują odporne na ścieki materiały elastomerowe i poliuretanowe. Kombinacja surowca jest zoptymalizowana dla różnych rodzajów ścieków.
