PCV20 – programowalny konwerter sygnałów AC/DC z galwaniczną separacją
Opublikowane2026-05-21 | Robert Gębski
W nowoczesnych instalacjach przemysłowych precyzyjna konwersja oraz izolacja sygnałów pomiarowych mają kluczowe znaczenie dla bezpieczeństwa i niezawodności systemu.

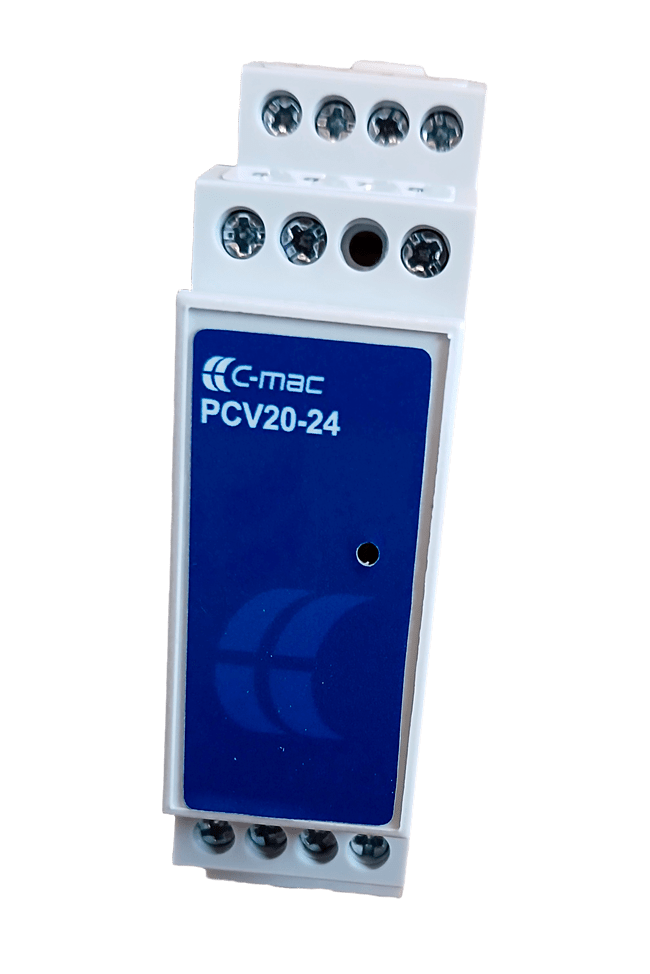

PCV20 to zaawansowany, programowalny konwerter sygnałów oraz wzmacniacz separujący, zaprojektowany do pracy z szerokim zakresem sygnałów prądowych i napięciowych — zarówno AC, jak i DC.
Nowości
Uniwersalne możliwości pomiarowe
PCV20 wyróżnia się wyjątkową elastycznością konfiguracji. Moduł wyposażono w sześć wejść pomiarowych — trzy prądowe i trzy napięciowe — co pozwala obsługiwać wiele różnych aplikacji przemysłowych przy użyciu jednego urządzenia.
Zakres obsługiwanych sygnałów obejmuje:
- Prąd AC/DC: od 15 µA do 10 A
- Napięcie AC/DC: od 10 mV do 1000 VAC / 1500 VDC
- Pomiar częstotliwości: do 10 kHz
Tak szeroki zakres umożliwia zastosowanie PCV20 zarówno w systemach automatyki, monitoringu energetycznym, jak i w specjalistycznych aplikacjach pomiarowych.
Pomiar True RMS i wysoka dokładność konwersji
W przypadku sygnałów przemiennych PCV20 realizuje pomiar metodą True RMS, wyznaczając rzeczywistą wartość skuteczną sygnału.
Jest to szczególnie istotne w aplikacjach, w których występują:
- przebiegi niesinusoidalne,
- sygnały odkształcone,
- zakłócenia generowane przez falowniki i układy energoelektroniczne.
Pomiar True RMS eliminuje błędy wynikające z kształtu przebiegu i zapewnia stabilną oraz precyzyjną konwersję sygnału.
Pełna separacja galwaniczna dla bezpieczeństwa systemu
W środowisku przemysłowym zakłócenia oraz różnice potencjałów mogą prowadzić do błędów pomiarowych lub uszkodzeń urządzeń. PCV20 zapewnia galwaniczną separację pomiędzy zasilaniem, wejściami i wyjściami, zwiększając bezpieczeństwo całej instalacji.
Parametry izolacji
- 3 kV między zasilaniem a elektroniką wewnętrzną,
- 5 kV pomiędzy wejściem a wyjściem.
Rozwiązanie to skutecznie ogranicza wpływ zakłóceń elektromagnetycznych i poprawia niezawodność pracy systemu.
Łatwa konfiguracja
przez USB
Konfiguracja PCV20 odbywa się za pomocą dedykowanego oprogramowania Comadan oraz standardowego przewodu mini-USB.
Po podłączeniu urządzenia użytkownik wybiera wymagane zakresy wejściowe i wyjściowe, a program prowadzi krok po kroku przez cały proces konfiguracji.
PCV20 — jeden konwerter, wiele zastosowań
PCV20 łączy funkcje konwertera sygnałów AC/DC, separatora galwanicznego oraz programowalnego przetwornika analogowego w jednym urządzeniu.
Szerokie zakresy pomiarowe, wysoka dokładność oraz izolacja do 5 kV sprawiają, że jest to rozwiązanie dedykowane profesjonalnym zastosowaniom przemysłowym, w których kluczowe są niezawodność, bezpieczeństwo i precyzyjna konwersja sygnałów.
Zastosowania
Dzięki szerokim możliwościom konfiguracji PCV20 może pracować jako:
- konwerter sygnałów prądowych i napięciowych,
- wzmacniacz separujący,
- separator galwaniczny,
- przetwornik sygnałów AC/DC,
- moduł dopasowania sygnałów analogowych do systemów PLC i układów sterowania.
