Silniki bezszczotkowe prądu stałego znajdują coraz szersze zastosowanie, zwłaszcza w aplikacjach, gdzie wymagana jest trwałość, precyzja i cicha praca. Występują w różnych wersjach wykonania, a szczególną grupą są silniki BLDC z zewnętrznym wirnikiem.
W odróżnieniu od wersji standardowych, stojan z uzwojeniami umieszczony jest w centralnej części silnika, natomiast magnesy trwałe znajdują się na wirującej obudowie, połączonej z wałem wyjściowym. Takie rozwiązanie ma wiele zalet. Począwszy od oszczędności miejsca, przez mniejsze tętnienia, po cichą pracę. Dzięki takiej budowie, silnik jest bardziej płaski i ma wyższy moment obrotowy niż standardowe konstrukcje o podobnych wymiarach. Jest to pożądane szczególnie tam, gdzie ze względu na rozmiar urządzenia, wymagane są rozwiązania kompaktowe. Dzięki wysokiemu momentowi bezwładności, występują mniejsze tętnienia momentu obrotowego, co jest istotne szczególnie w aplikacjach wymagających dużej płynności ruchu, np. w sprzęcie medycznym. Dodatkowo czyni to silnik mniej podatnym na zmiany momentu obrotowego, a większa liczba par biegunów pozwala na płynną pracę również przy niskich prędkościach obrotowych. Mniejsze wibracje przekładają się na mniejszą głośność, co jest ważne z perspektywy osób obsługujących i użytkowników urządzenia.
Firma Fulling Motor ma w swojej ofercie gamę silników BLDC z zewnętrznym wirnikiem, o mocach od 5W do 169W, na napięcie zasilania od 9V do 48V DC.

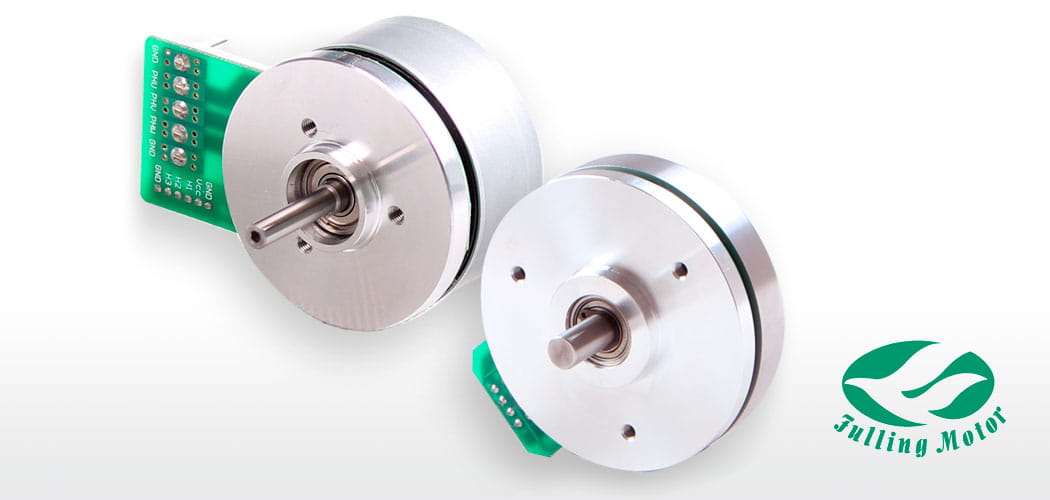

Płaski silnik BLDC z zewnętrznym wirnikiem
Płaski silnik BLDC z zewnętrznym wirnikiem
Płaski silnik BLDC z zewnętrznym wirnikiem
Płaski silnik BLDC z zewnętrznym wirnikiem
Płaski silnik BLDC z zewnętrznym wirnikiem
Mariusz Szabłowski
