ELECTROMEN

EM-291A

Sterownik silników BLDC

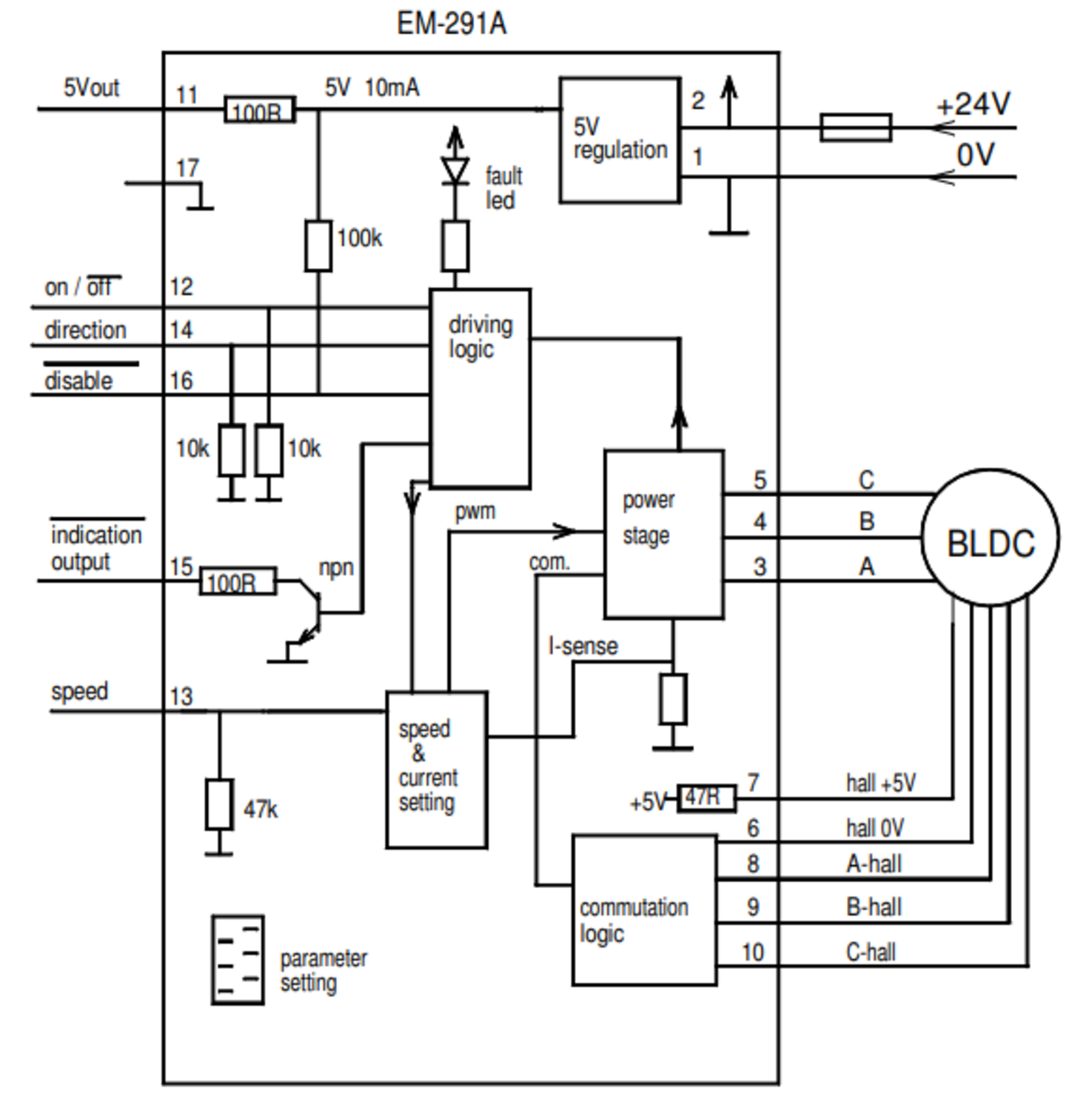

EM-291A is brushless DC-motor driver for motors with hall sensor feedback. The unit has a mosfet power stage with good efficiency

and it meets also todays EMC requirements. The unit has the basic digital command inputs like direction, start/stop, and analog

input for speed control. Device has one NPN output for fault and overcurrent indication use. Indication output functions can be

defined with parameter. The fault situations are also indicated with on-board LED.

There are two control options for speed. Direct control ( open loop ) sets motor voltage in propotion to control voltage as with

a standard DC-motor. Closed loop mode uses hall sensor feedback for speed control. This mode offers good speed regulation.

Start and stop ramps are working in both mode. Speed adjust range, closed loop rpm range and ramps can be set with parameters.

Analog input is filtered, so that also PWM signal of PLC can be used to control speed.

Parameter setting can be done digitally with EM-236 interface unit or with Emen-Tool lite PC-programand EM-268 adapter. There is also

an option to use iPhone with Ementool-APP and EM-326 adapter. The Parameters settinfg are stored into driver's nonvolatile memory .

The parameter interfaces can be also used for motor current monitoring.

Driver card can be installed in DIN-rail base and some enclosure options are also available.



FEATURES

- Three phase output

- Speed adjustment

- Current limit and trip.

- Open/closed loop modes

- Settable Indication output

- Good efficiency

- Low EMC emissions

- DIN-rail mountable

Pokaż więcej
  • 12-24 V DC, 4 A prąd ciągły, 6 A prąd szczytowy
  • Praca w pętli otwartej lub zamkniętej (sprzężenie zwrotne z czujników Halla)
  • Praca dwukwadrantowa
  • Kompaktowa budowa, montaż na szynie DIN

Wybrany wariant produktu

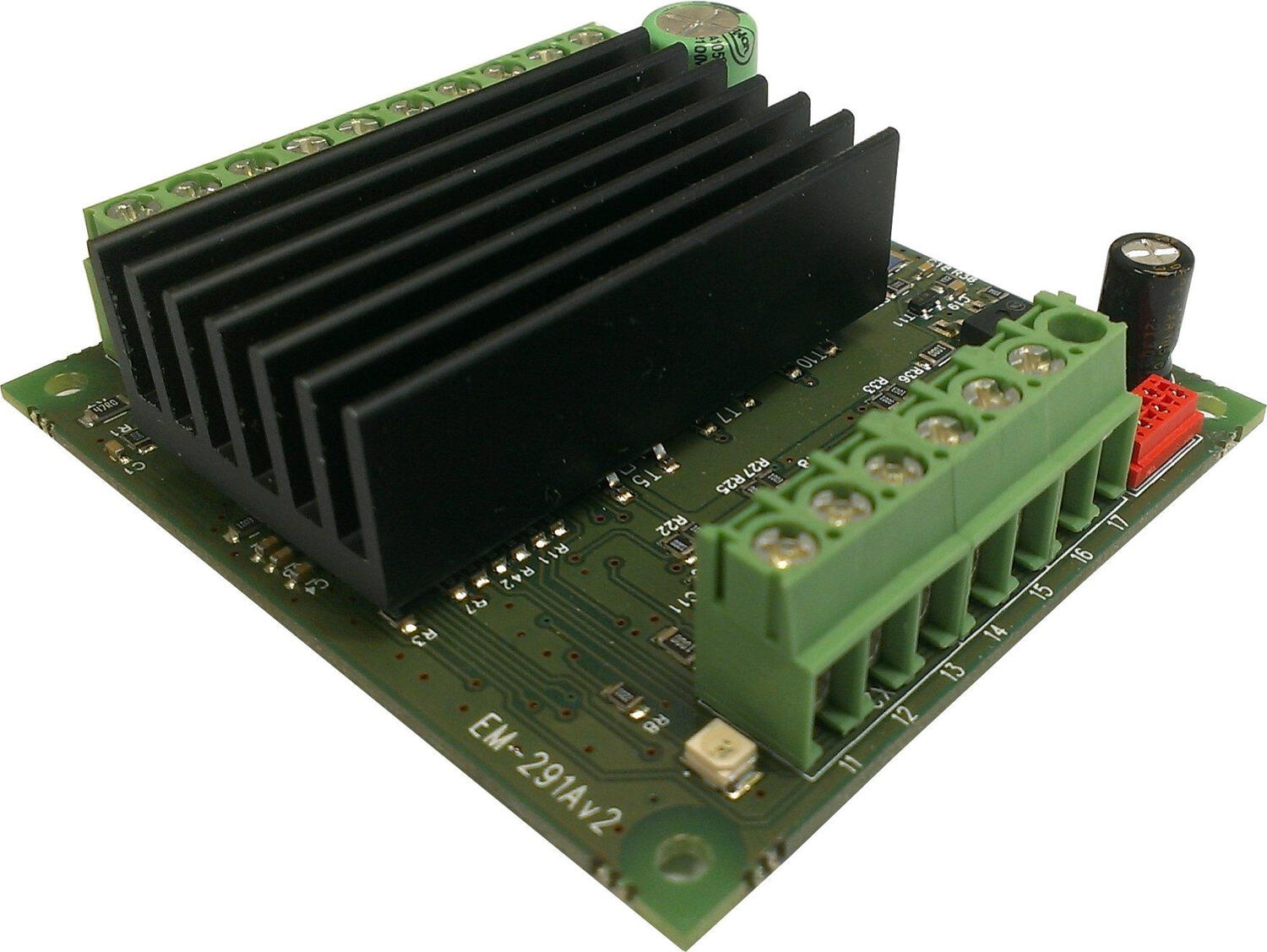

EM-291A.tif

Sterownik silnika BLDC, 2Q, 12-35V DC, 4A

Nr produktu:

Wybrany wariant produktu

Specyfikacja techniczna

Częstotliwość PWM 16kHz

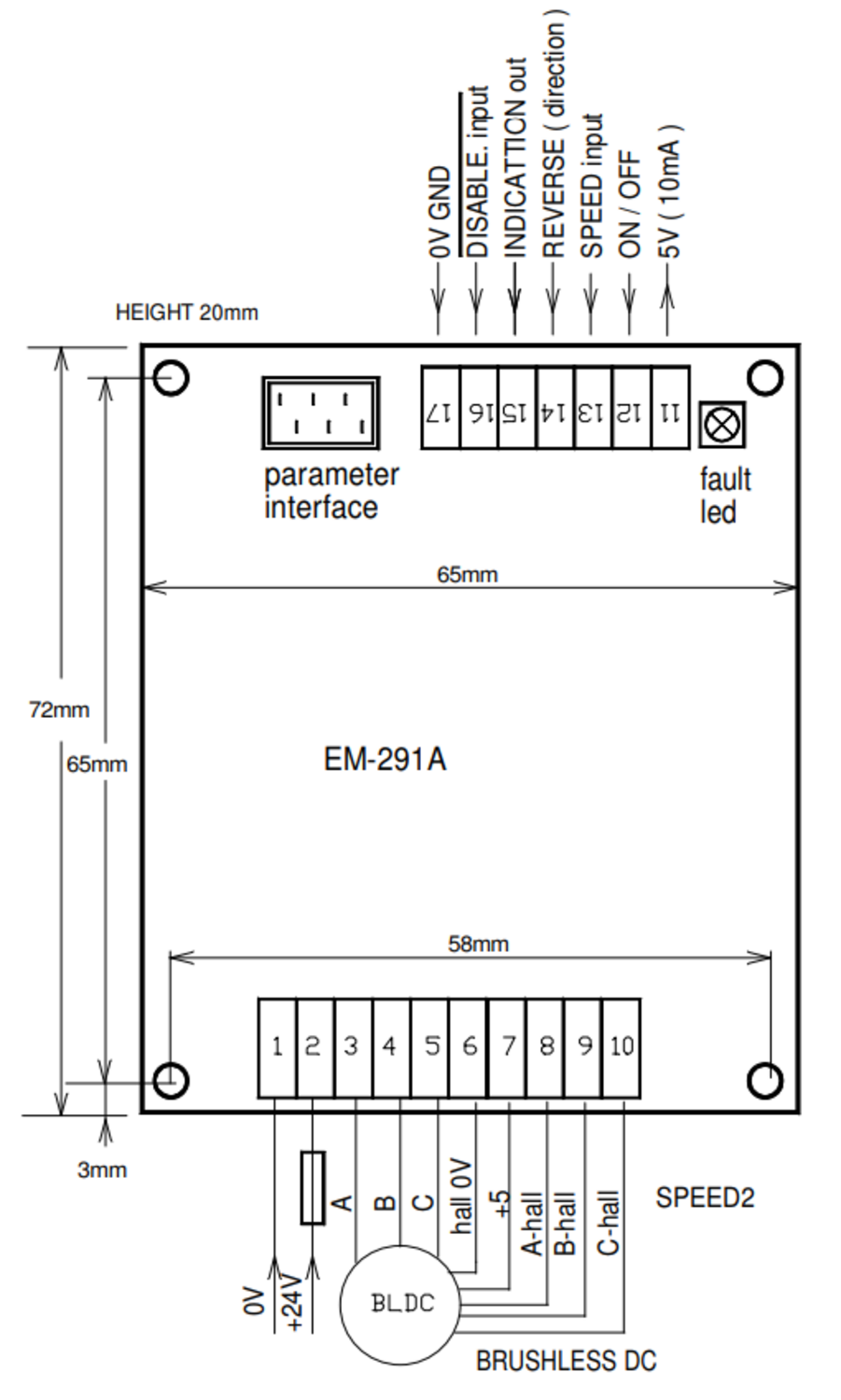

Dimensions length x width x height 72x65x20 mm
Dostawca Electromen
Maksymalny prąd ciągły 4 A
Masa 78 g
Montaż szyna DIN
Napięcie zasilania 12 V DC, 24 V DC
Odpowiedni silnik Bezszczotkowy DC
Peak current 6
Rodzaj sterowania Prędkość, Kierunek, Moment, Soft start/stop
Sygnał niski - logiczne 0 <1V = OFF
Sygnał wysoki - logiczne 1 >4V = ON
Wejście analogowe 0-5V lub 0-10V
Zakres ustawień prądu 0.1-6 A

Opis produktu

EM-291A is brushless DC-motor driver for motors with hall sensor feedback. The unit has a mosfet power stage with good efficiency

and it meets also todays EMC requirements. The unit has the basic digital command inputs like direction, start/stop, and analog

input for speed control. Device has one NPN output for fault and overcurrent indication use. Indication output functions can be

defined with parameter. The fault situations are also indicated with on-board LED.

There are two control options for speed. Direct control ( open loop ) sets motor voltage in propotion to control voltage as with

a standard DC-motor. Closed loop mode uses hall sensor feedback for speed control. This mode offers good speed regulation.

Start and stop ramps are working in both mode. Speed adjust range, closed loop rpm range and ramps can be set with parameters.

Analog input is filtered, so that also PWM signal of PLC can be used to control speed.

Parameter setting can be done digitally with EM-236 interface unit or with Emen-Tool lite PC-programand EM-268 adapter. There is also

an option to use iPhone with Ementool-APP and EM-326 adapter. The Parameters settinfg are stored into driver's nonvolatile memory .

The parameter interfaces can be also used for motor current monitoring.

Driver card can be installed in DIN-rail base and some enclosure options are also available.



FEATURES

- Three phase output

- Speed adjustment

- Current limit and trip.

- Open/closed loop modes

- Settable Indication output

- Good efficiency

- Low EMC emissions

- DIN-rail mountable
