ELECTROMEN

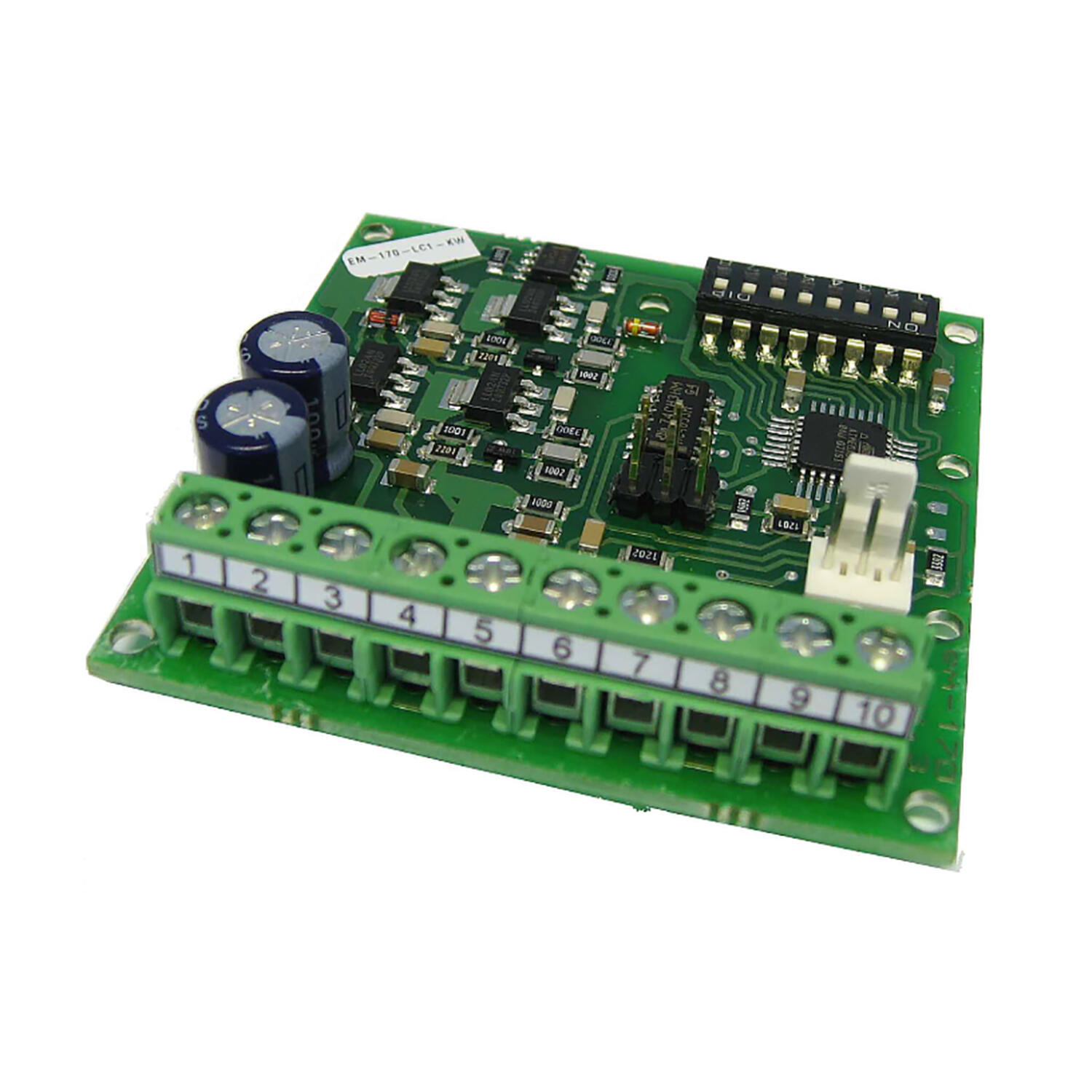

EM-170
Sterownik szczotkowych silników DC
Sterownik EM-170 został zaprojektowany z myślą o małych silnikach DC. Dzięki pracy czterokwadrantowej możliwe jest sterowanie prędkością, kierunkiem obrotów i hamowanie. Prędkość jest zadawana analogowo (0-10V) za pomocą potencjometrów, poprzez dwa wejścia, co ułatwia ew. pozycjonowanie. Rampy przyspieszenia i hamowania, jak i limit prądu, który może służyć jako ograniczenie momentu, ustawiane są za pomocą DIP-switchy. Jest możliwość odłączenia rampy hamowania, jeśli jest konieczne nagłe zatrzymanie.
- 12-35 V DC, 1.5 A prąd ciągły, 2 A prąd szczytowy
- Praca czterokwadrantowa
- Prędkość zadana napięciem 0-10 V
- Rampy startu i hamowania oraz ograniczenie prądu
- Kompaktowa budowa, montaż na szynie DIN
Wybrany wariant produktu
Sterownik silnika DC, 4Q, 12-35V DC, 1.5A
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Częstotliwość PWM | 16kHz |
|---|---|
| Dimensions length x width x height | 60x60x20 mm |
| Dostawca | Electromen |
| Maksymalny prąd ciągły | 2 A |
| Masa | 30 g |
| Montaż | szyna DIN |
| Napięcie zasilania | 12 V DC, 24 V DC |
| Odpowiedni silnik | Szczotkowy DC |
| Peak current | 2 |
|---|---|
| Rodzaj sterowania | Prędkość, Hamowanie, Kierunek, Moment, Soft start/stop |
| Sygnał niski - logiczne 0 | <1V = OFF |
| Sygnał wysoki - logiczne 1 | >4V = ON |
| Temperatura pracy | 0°C...+60°C |
| Wejście analogowe | 0-10 V |
| Zakres ustawień prądu | 0.2-2 A |
Do pobrania
Opis produktu
Sterownik EM-170 został zaprojektowany z myślą o małych silnikach DC. Dzięki pracy czterokwadrantowej możliwe jest sterowanie prędkością, kierunkiem obrotów i hamowanie. Prędkość jest zadawana analogowo (0-10V) za pomocą potencjometrów, poprzez dwa wejścia, co ułatwia ew. pozycjonowanie. Rampy przyspieszenia i hamowania, jak i limit prądu, który może służyć jako ograniczenie momentu, ustawiane są za pomocą DIP-switchy. Jest możliwość odłączenia rampy hamowania, jeśli jest konieczne nagłe zatrzymanie.
