ALLEN-BRADLEY
Wyłącznik z kluczem MT-GD2/MT-GD2-LR
Jest to wyłącznik z kluczem do większych klap i bramek. MT-GD2 jest całkowicie metalowy i montuje się go zgodnie ze standardem DIN. Obrotowa głowica zapewnia osiem pozycji wejścia klucza, co umożliwia łatwą i elastyczną instalację. Wyłącznik dostępny jest w trzech wersjach, m.in. z trzema zestykami bezpiecznymi i jednym sygnalizacyjnym. W razie potrzeby odpowiedniego dopasowania bramki należy stosować klucze elastyczne. MT-GD2-LR to model ze zintegrowanym ryglem mechanicznym. Aby uwolnić klucz trzeba ręcznie pociągnąć przycisk umieszczony na wyłączniku. Dopóki klucz znajduje się w wyłączniku (osłona/ bramka zamknięta), zestyki bezpieczeństwa wyłącznika są zamknięte.
- Obudowa metalowa
- Montaż zgodnie ze standardem DIN
- 8 pozycji wejścia klucza
- 3 zestyki NC + 1 NO
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| B10d | 2x10^6 |
|---|---|
| Częstotliwość max | 2 Hz |
| Dopuszczenia | CCC, CE, cULus, TÜV |

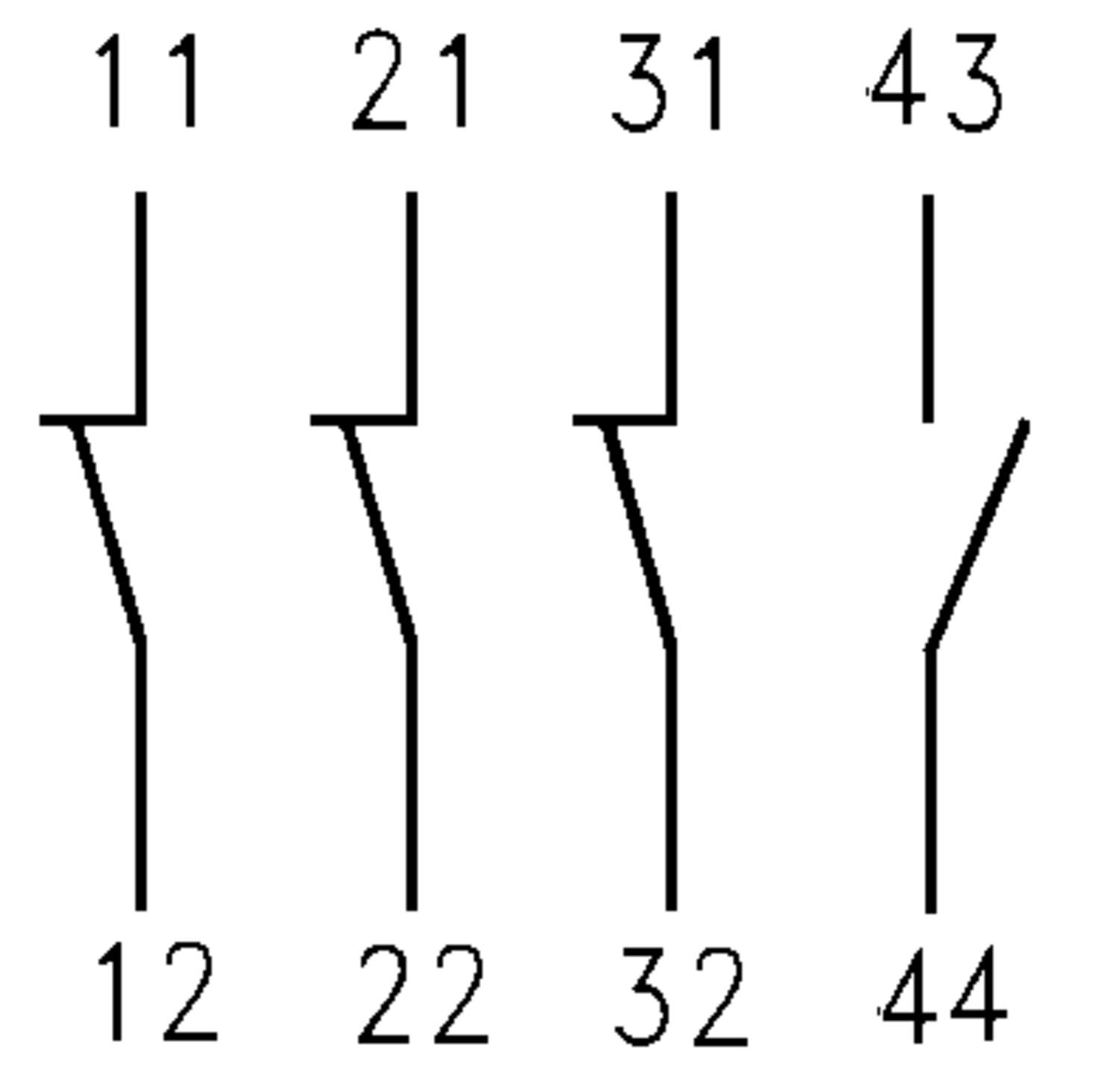

| Funkcja styków | 3 NC+1 NO |
| Maks. napięcie styku | 500 V |
| Maks. prąd styku | 10 A |
| Masa | 0,52 kg |
| Materiał obudowy | Cynk |
| Materiał: klucz | Stal nierdzewna |
| Max. temperatura pracy | 80 °C |
| Min. napięcie/prąd zestyku | 5V/5mA |
| Min. temperatura pracy | -20 °C |
|---|---|
| Montaż, obudowa | 4xM5 |
| MTTFd | 385 year |
| Normy | EN1088, ISO12100, EN60947-5-1, EN60204-1, EN ISO 14119:2013 |
| Podłączenie kabla | 1xM20 |
| Siła trzymania klucza | 12 N |
| Stopień ochrony IP | IP67 |
| Trwałość mechaniczna | >10x10^6 |
| Zgodność z | EMC, LVD, MD |

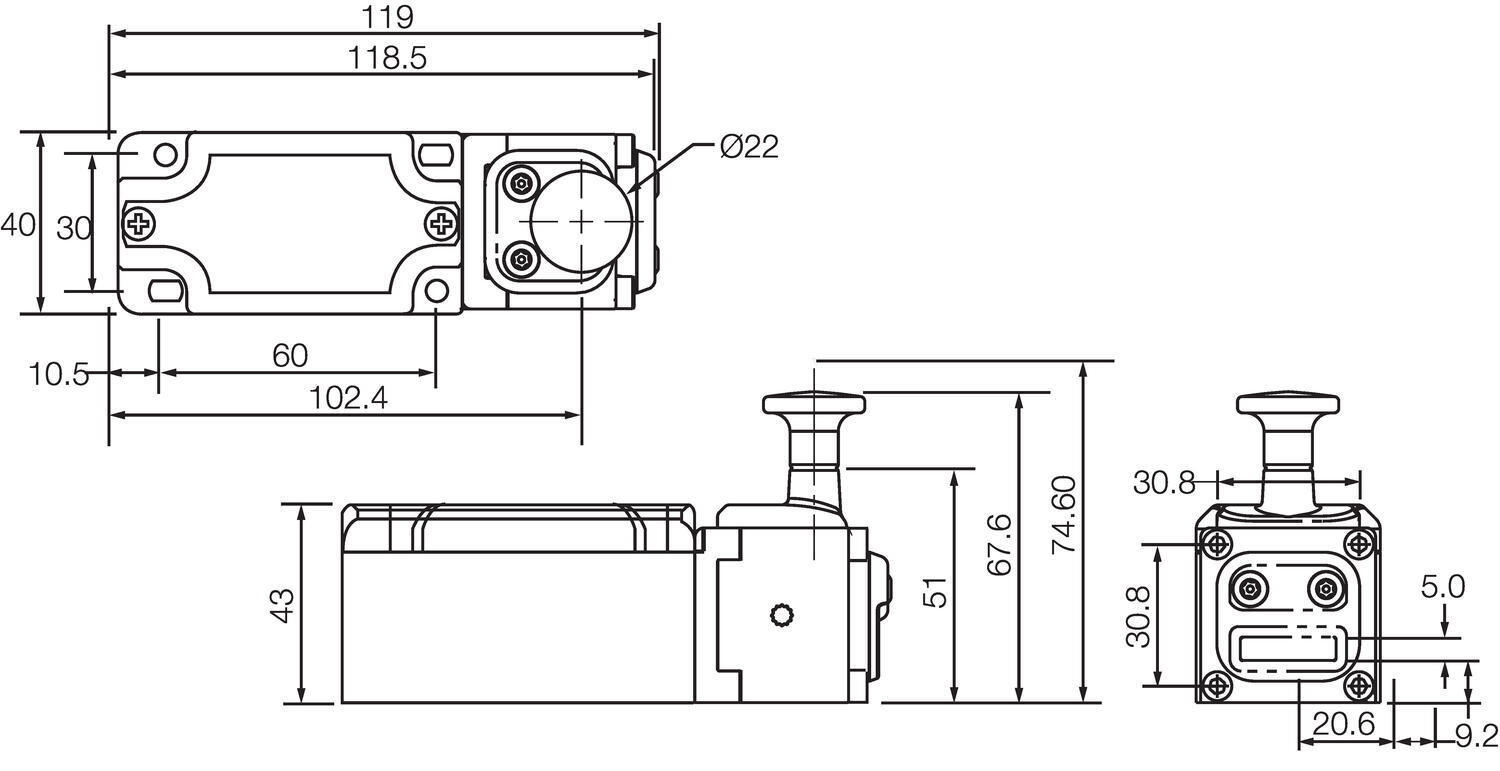

Wymiary i połączenia
Rysunki techniczne
Powiększ
Dwie typowe aplikacje dla wersji LR to:

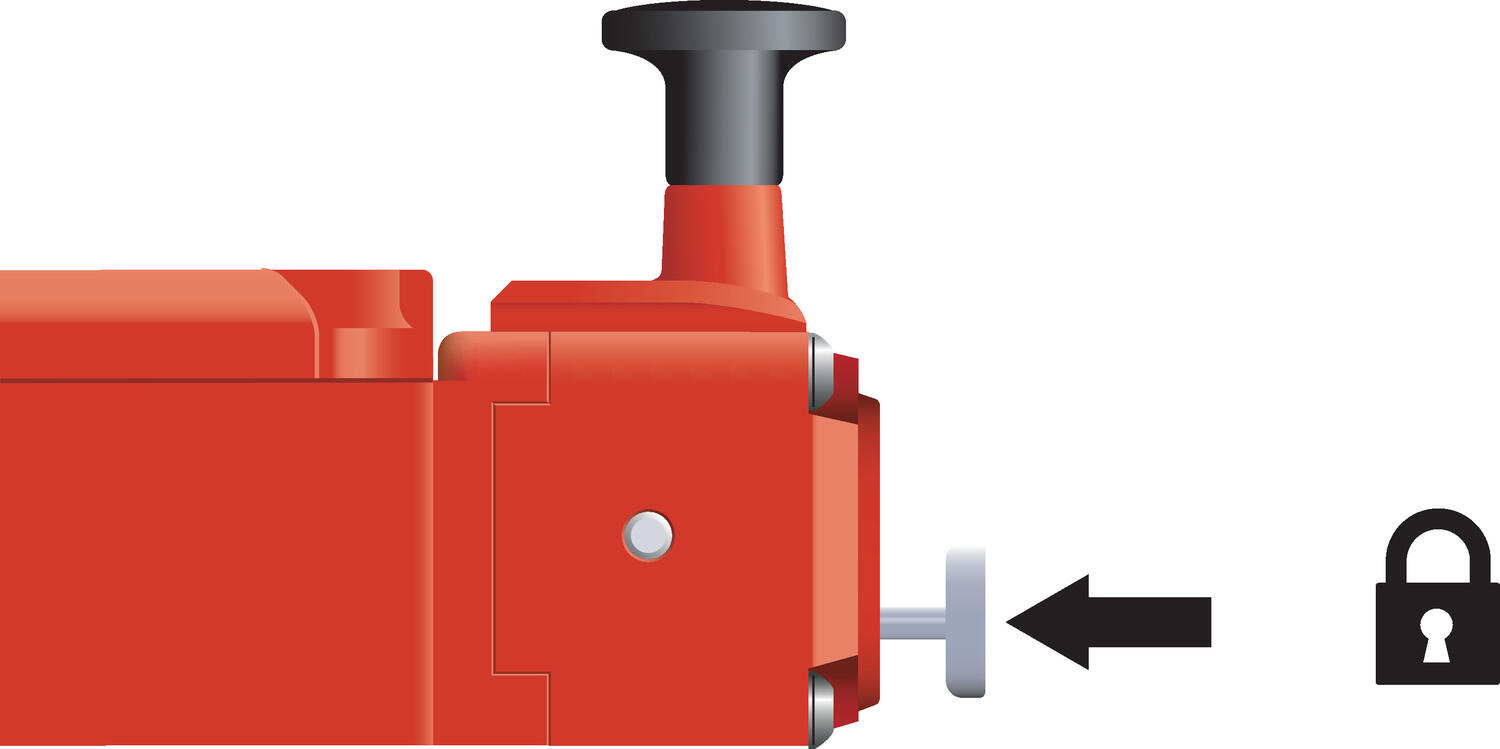

1. Klucz jest trwale zamocowany na drzwiach. Gdy drzwi zostaja zamkniete
i klucz wchodzi w wylacznik, drzwi zostaja automatycznie zaryglowane. Klucz

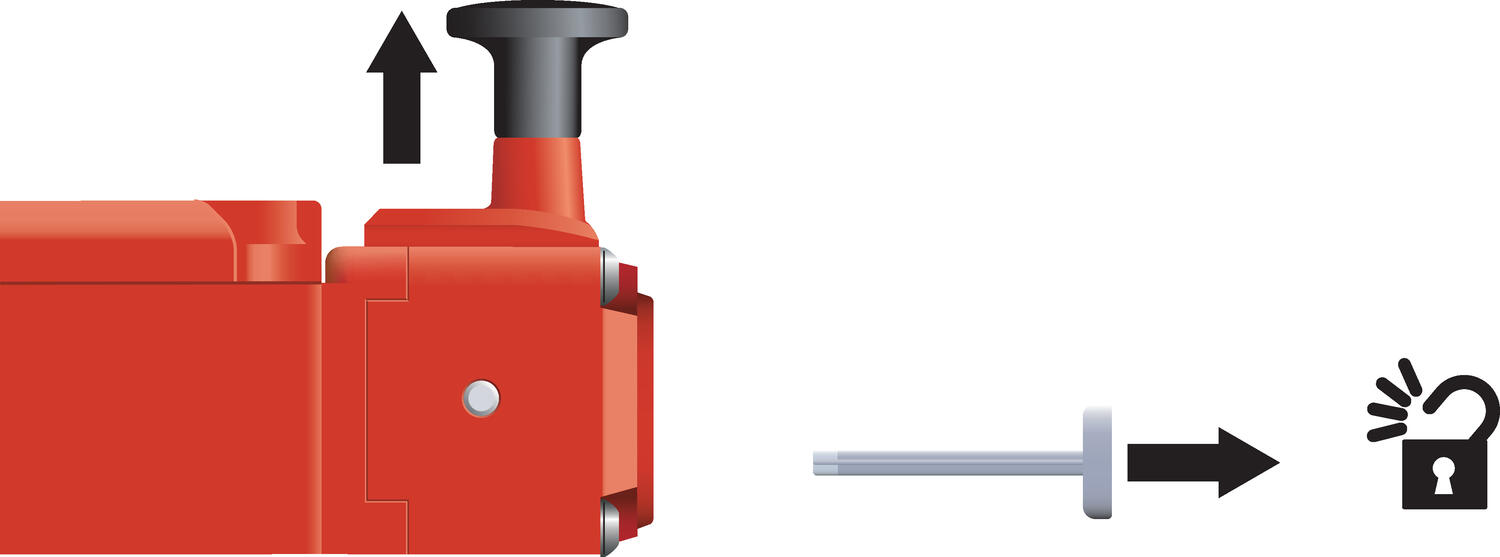

mozna nastepnie uwolnic pociagajac za czarny przycisk otwierajacy. Pozwala to
na unikniecie niepotrzebnych wylaczen wskutek niezamierzonego otwarcia drzwi
przez operatora lub wskutek wibracji.
Powiększ
Dwie typowe aplikacje dla wersji LR to:
2. Klucz zamocowany jest na lancuchu, który z kolei jest przymocowany do drzwi.
Gdy drzwi zostaja zamkniete, klucz wkladany jest do wylacznika recznie. Jest
to uzyteczne w drzwiach niezbyt dobrze dopasowanych, aby wyeliminowac ryzyko
uszkodzenia klucza lub wylacznika podczas ryglowania.
Powiększ
Minimalny promien ruchu dla wejscia górnego, Minimalny promien ruchu dla wejscia przedniego.
Powiększ
Osiem pozycji wejscia klucza
Glowica obraca sie o 360° w odstepach po 90°, co zapewnia osiem pozycji wejscia klucza.
Opis produktu
Jest to wyłącznik z kluczem do większych klap i bramek. MT-GD2 jest całkowicie metalowy i montuje się go zgodnie ze standardem DIN. Obrotowa głowica zapewnia osiem pozycji wejścia klucza, co umożliwia łatwą i elastyczną instalację. Wyłącznik dostępny jest w trzech wersjach, m.in. z trzema zestykami bezpiecznymi i jednym sygnalizacyjnym. W razie potrzeby odpowiedniego dopasowania bramki należy stosować klucze elastyczne. MT-GD2-LR to model ze zintegrowanym ryglem mechanicznym. Aby uwolnić klucz trzeba ręcznie pociągnąć przycisk umieszczony na wyłączniku. Dopóki klucz znajduje się w wyłączniku (osłona/ bramka zamknięta), zestyki bezpieczeństwa wyłącznika są zamknięte.
