BROOKS INSTRUMENT

Rotametr

Grupa produktów 2500 to standardowe, precyzyjnie obrobione akrylowe wskaźniki przepływu do cieczy i gazów, z bezpośrednim odczytem wag powietrza lub wody. Są wykonane przez cenioną firmę Brooks Instruments. Działają na zasadzie zmiennego przekroju, dlatego nazywa się je również rotametrami. Oprócz standardowych wykonań, są również dostępne wykonania specjalne między innymi oczyszczone pod przepływ tlenu.

Pokaż więcej
  • Do ok. 7 bar (150 psi) dla cieczy i gazów
  • Zakresy pracy obejmujące od 0,04 do 4000 l/min dla powietrza (oraz 0,01 do 75 l/min do wody)
  • Wbudowany opcjonalnie mosiężny lub nierdzewny zawór iglicowy

Wybrany wariant produktu

BROOKS.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Dokładność ±2 pełnej skali, przy warunkach odniesienia 70°F i 14,7 psia (21,1°C i 1 bar A)
Materiał obudowy Akryl
Materiał pływaka Stal nierdzewna
Materiał podłączenia PVC, Stal nierdzewna
Materiał uszczelnienia NBR, Witon
Max. ciśnienie robocze 6,8 bar
Max. temperatura medium 65 °C
Podłączenie 1" NPT, tylne lub w osi
Przepływ powietrza Zakresy: 3-25 scfm; 4-50 scfm; 10-100 scfm; 100-700 lpm; 100-1400 lpm oraz 400-3000/4000 lpm
Przepływ wody Zakresy: 0,4-5 gpm; 1-10 gpm; 2-20 gpm;1-19 lpm; 4-36 lpm oraz 5-75 lpm
Zawór Opcjonalny tylko dla podączenia tylnego, na wlocie

Do pobrania

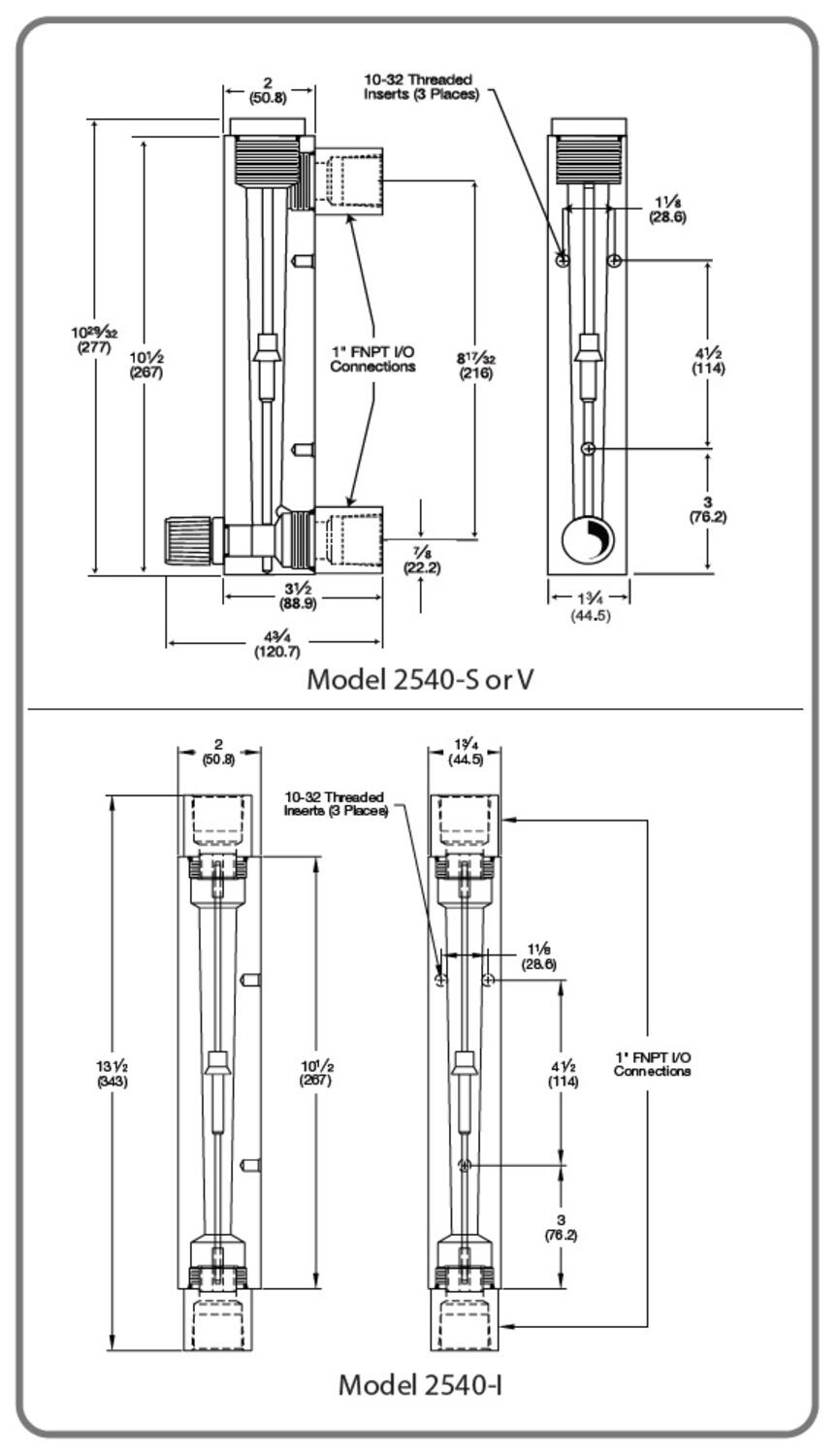

Rysunki techniczne

Opis produktu

Grupa produktów 2500 to standardowe, precyzyjnie obrobione akrylowe wskaźniki przepływu do cieczy i gazów, z bezpośrednim odczytem wag powietrza lub wody. Są wykonane przez cenioną firmę Brooks Instruments. Działają na zasadzie zmiennego przekroju, dlatego nazywa się je również rotametrami. Oprócz standardowych wykonań, są również dostępne wykonania specjalne między innymi oczyszczone pod przepływ tlenu.

Akcesoria

Powiązane

Akademia OEM

Działania firmy Brooks Instruments na rzecz zrównoważonego rozwoju

Dla OEM Automatic Sp. z o.o. zrównoważony rozwój ma kluczowe znaczenie. Dlatego też z dużym zainteresowaniem przyglądamy się działaniom naszych dostawców i producentów w tym obszarze. Zapytaliśmy firmę Brooks Instrument w jaki sposób ich produkty wspierają cele zrównoważonego rozwoju.

Z życia firmy

Raport dotyczący zrównoważonego rozwoju w grupie OEM

Działania OEM na rzecz zrównoważonego rozwoju koncentrują się na długoterminowych korzyściach biznesowych, uwzględniając jednocześnie aspekty środowiskowe, społeczne i ekonomiczne.

Akademia OEM

Zastosowanie wyłączników nadprądowych firmy ISKRA RI73N C63 oraz RI113N C125

Wyłączniki nadprądowe firmy ISKRA RI73N C63 oraz RI113N C125 znalazły zastosowanie jako zabezpieczenie układu podgrzewacza w kotłach wodnych zasilanych napięciem 3-fazowym.

Akademia OEM

Dlaczego warto zmienić przełączniki rtęciowe na czujniki DIS

Przełączniki rtęciowe są od wielu lat stosowane w przemyśle. Jednak ze względu na powszechnie rosnącą świadomość zagrożeń, jakie niesie rtęć dla środowiska i zdrowia, konieczne stało się zastąpienie ich bezpieczniejszymi alternatywami, takimi jak czujniki DIS.

Nowości

Wielofunkcyjne urządzenie dostępu UGB-KLTM

UGB-KLTM to wielofunkcyjne urządzenie, zapewniające zintegrowaną ochronę i kompleksową kontrolę dostępu. Produkt jest przeznaczony do aplikacji, w których operator ma pełny dostęp do niebezpiecznej strefy.

Akademia OEM

Podstawowe informacje o manometrach

W artykule przedstawiamy podstawowe informacje na temat manometrów. Wyjaśniamy różnice pomiędzy ich typami, omawiamy najważniejsze pojęcia oraz podpowiadamy, na co zwrócić uwagę przy zakupie manometru.

Warianty produktu Dokładność Materiał pływaka Materiał podłączenia Podłączenie Przepływ powietrza Przepływ wody Zawór Cena
Rotametr 2510
Nr produktu:
2510/BASMODELL Skopiowano
±5 pełnej skali, przy warunkach odniesienia 70°F i 14,7 psia (21,1°C i 1 bar A)
Szkło, Stal nierdzewna 316
Mosiądz, Stal nierdzewna 303
1/8" NPT, tylne
Zakresy: 0,1-1 scfh; 0,2-2 scfh; 0,4-5 scfh; 4-50 scfh; 20-200 scfh; 0,04-5 lpm; 0,1-1 lpm; 2,2-2,5 lpm; 0,4-5 lpm; 1-10 lpm; 2-25 lpm; 6-50 lpm oraz 10-100 lpm
Zakresy: 10-100 ccm; 20-240 ccm; 0,2-2 gph; 0,4-5 gph; 1-10 gph; 2-20 gph; 4-40 gph; 0.2-3 lph; 0,5-6 lph; 1-15 lph; 4-40 lph oraz 10-80 lph
Opcjonalny, na wlocie lub wylocie
Rotametr 2520
Nr produktu:
2520/BASMODELL Skopiowano
±3 pełnej skali, przy warunkach odniesienia 70°F i 14,7 psia (21,1°C i 1 bar A)
Szkło, Stal nierdzewna 316
Mosiądz, Stal nierdzewna 303
1/8" NPT, tylne
Zakresy: 0,4-5 scfh; 1-10 scfh; 4-40 scfh; 10-100 scfh; 20-200 scfm; 0,3-3 scfm; 100-1000 ccm ; 0,4-5 lpm ; 1-10 lpm; 2-20 lpm; 3-30 lp,; 4-50 lpm oraz 10-100 lpm
Zakresy: 4-50 ccm; 1-10 gph; 6-60 gph; 10-120 ccm; 25-225 ccm; 40-400 ccm; 40-660 ccm; 100-1500 ccm; 200-3000 ccm; 300-3700 ccm; 0,2-3 lph; 0,6-8 lph; 1-14 lph; 4-40 lph; 8-80 lph oraz 20-200 lph
Opcjonalny, na wlocie lub wylocie
Rotametr 2530
Nr produktu:
2530/BASMODELL Skopiowano
±3 pełnej skali, przy warunkach odniesienia 70°F i 14,7 psia (21,1°C i 1 bar A)
Stal nierdzewna
Mosiądz, Stal nierdzewna 316
1/4" NPT, tylne
Zakresy: 1-10 scfm; 0,5-5 scfm; 4-20 scfm; 14-140 lpm; 30-300 lpm oraz 100-560 lpm
Zakresy: 0,25-2,5 gpm; 0,5-5 gpm; 1-10 lpm oraz 2-20 lpm
Opcjonalny, na wlocie lub wylocie
Rotametr 2540
Nr produktu:
2540/BASMODELL Skopiowano
±2 pełnej skali, przy warunkach odniesienia 70°F i 14,7 psia (21,1°C i 1 bar A)
Stal nierdzewna
PVC, Stal nierdzewna
1" NPT, tylne lub w osi
Zakresy: 3-25 scfm; 4-50 scfm; 10-100 scfm; 100-700 lpm; 100-1400 lpm oraz 400-3000/4000 lpm
Zakresy: 0,4-5 gpm; 1-10 gpm; 2-20 gpm;1-19 lpm; 4-36 lpm oraz 5-75 lpm
Opcjonalny tylko dla podączenia tylnego, na wlocie
