AUER SIGNAL
Auer - Moduły świetlno-dźwiękowe z dominującą lampą
Szeroka gamma sygnalizatorów świetlno-dźwiękowych z dominującą lampą firmy Auer. Przeznaczone do większości aplikacji przemysłowych, kontroli procesu, przeciwpożarowych itp.
Buczek piezoelektryczny w zależności od rozmiaru:
- 2 tonowy - sygnał ciągły/pulsujący (rozmiar 1 i 2)
-3 tonowy - sygnał ciągły/pulsujący/modulowany (rozmiar 3 i 4)
Moduły świetlne:
1) LED (długa żywotność, niski pobór prądu, odporność na wibracje):
- Światło LED ciągłe/migające (rozmiar 1-4)
- Światło LED wielobłyskowe 3 opcje (podwójny błysk, 6 błysków, wielobłyskowe), przełączane zewnętrznie(rozmiar 3 i 4)
2) Ksenonowa lampa wyładowcza (klasyczny sygnał z dobrym efektem ostrzegawczym):
- Ksenownowe lampy wyładowcze o energii 5J i 10J (rozmiar 1-2)
Sygnalizatory dźwiękowo-świetlne firmy Auer charakteryzują się ponadto:
- Oddzielna regulacja dźwięku i światła.
- Wiele możliwości montażu.
- Dostosowane do pracy w aplikacjach z PLC
Dane techniczne
Typ | QSS | QTS | QSM | QTM | QSL | QCL | QSX | QCX |
Rozmiar | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 |
Materiał | Poliwęglan | |||||||
Kolor obudowy | Czerwony (RAL 3000) | |||||||
Kolory soczewek | Pomarańczowy, czerwony, przejrzysty, niebieski, zielony, żółty | |||||||
Złącze | Śrubowe, max.2.5mm² | |||||||
Zakres temperatury | -30 ºC...+60 ºC | |||||||
Źródło światła | LED św. ciągłe/migające | Błyskowe ksenonowe | LED św. ciągłe/migające | Błyskowe ksenonowe | LED św. ciągłe/migające | LED błyskowe | ||
Światłość źródła światła | 10 Cd |
| 120 Cd |
| 170 Cd | 250 Cd | 300 Cd | 400 Cd |
Energia błysku |
| 5 J |
| 10 J |
|
|
|
|
Natężenie dźwięku buczka | 85dB | 85dB | 1000dB | 100dB | 105dB | 105dB | 105dB | 105dB |
Stopień ochrony | IP66 | |||||||
Certyfikaty |
| |||||||
Wymiary
|
|
Numery katalogowe
Nr katalogowy | Opis | Rozmiar | Źródło światła | Natężenie dźwięku buczka | Napięcie | Tolerancja napięcia | Prąd nominalny |
87616#405 | QSS, Lampa LED św. ciągłe/migające z buczkiem | 1 | LED 10 Cd | 85dB | 24 V AC/DC | +/-10 % | 156 mA |
87616#310 | QSS, Lampa LED św. ciągłe/migające z buczkiem | 1 | LED 10 Cd | 85dB | 110-120 V AC | +/-10 % | 77 mA |
87616#313 | QSS, Lampa LED św. ciągłe/migające z buczkiem | 1 | LED 10 Cd | 85dB | 230 V AC | +/-10 % | 80 mA |
| |||||||
87656#405 | QTS, Lampa błyskowa z buczkiem | 1 | Xenon 5 J | 85dB | 24 V AC/DC | +/-10 % | 496 mA |
87656#310 | QTS, Lampa błyskowa z buczkiem | 1 | Xenon 5 J | 85dB | 110-120 V AC | +/-10 % | 167 mA |
87656#313 | QTS, Lampa błyskowa z buczkiem | 1 | Xenon 5 J | 85dB | 230 V AC | +/-10 % | 95 mA |
| |||||||
87626#405 | QSM, Lampa LED św. ciągłe/migające z buczkiem | 2 | LED 120 Cd | 100dB | 24 V AC/DC | +/-10 % | 320 mA |
87626#310 | QSM, Lampa LED św. ciągłe/migające z buczkiem | 2 | LED 120 Cd | 100dB | 110-120 V AC | +/-10 % | 112 mA |
87626#313 | QSM, Lampa LED św. ciągłe/migające z buczkiem | 2 | LED 120 Cd | 100dB | 230 V AC | +/-10 % | 110 mA |
| |||||||
87666#405 | QTM, Lampa błyskowa z buczkiem | 2 | Xenon 10 J | 100dB | 24 V AC/DC | +/-10 % | 919 mA |
87666#310 | QTM, Lampa błyskowa z buczkiem | 2 | Xenon 10 J | 100dB | 110-120 V AC | +/-10 % | 302 mA |
87666#313 | QTM, Lampa błyskowa z buczkiem | 2 | Xenon 10 J | 100dB | 230 V AC | +/-10 % | 200 mA |
| |||||||
87636#405 | QSL, Lampa LED św. ciągłe/migające z buczkiem | 3 | LED 170 Cd | 105dB | 24 V AC/DC | +/-10 % | 837 mA |
87636#310 | QSL, Lampa LED św. ciągłe/migające z buczkiem | 3 | LED 170 Cd | 105dB | 110-120 V AC | +/-10 % | 252 mA |
87636#313 | QSL, Lampa LED św. ciągłe/migające z buczkiem | 3 | LED 170 Cd | 105dB | 230 V AC | +/-10 % | 254 mA |
| |||||||
87676#405 | QCL, Lampa błyskowa LED z buczkiem | 3 | LED 250 Cd | 105dB | 24 V AC/DC | +/-10 % | 867 mA |
87676#310 | QCL, Lampa błyskowa LED z buczkiem | 3 | LED 250 Cd | 105dB | 110-120 V AC | +/-10 % | 262 mA |
87676#313 | QCL, Lampa błyskowa LED z buczkiem | 3 | LED 250 Cd | 105dB | 230 V AC | +/-10 % | 264 mA |
| |||||||
87646#405 | QSX, Lampa LED św. ciągłe/migające z buczkiem | 4 | LED 300 Cd | 105dB | 24 V AC/DC | +/-10 % | 1,860 A |
87646#310 | QSX, Lampa LED św. ciągłe/migające z buczkiem | 4 | LED 300 Cd | 105dB | 110-120 V AC | +/-10 % | 392 mA |
87646#313 | QSX, Lampa LED św. ciągłe/migające z buczkiem | 4 | LED 300 Cd | 105dB | 230 V AC | +/-10 % | 394 mA |
| |||||||
87686#405 | QCX, Lampa błyskowa LED z buczkiem | 4 | LED 400 Cd | 105dB | 24 V AC/DC | +/-10 % | 1,760 A |
87686#310 | QCX, Lampa błyskowa LED z buczkiem | 4 | LED 400 Cd | 105dB | 110-120 V AC | +/-10 % | 440 mA |
87686#313 | QCX, Lampa błyskowa LED z buczkiem | 4 | LED 400 Cd | 105dB | 230 V AC | +/-10 % | 440 mA |
#=kod koloru, 1=pomarańczowy, 2=czerwony, 4=przezroczysty, 5=niebieski, 6=zielony, 7=żółty
|
|
QSS/QTS | QSM/QTM, QSL/QCL, QSX/QCX |
Akcesoria
|
|
AMK Zestaw montażowy do modułów kombinowanych złożonych z syren "A" i/lub lamp "Q" | |
|
FG Płaska uszelka do syren "A" i/lub lamp "Q" |
|
AB Uchwyt metalowy do syren "A" i/lub lamp "Q" |
Nr katalogowy | Opis |
874010900 | AMK, Zestaw montażowy do modułów kombinowanych złożonych z syren "A" i/lub lamp "Q" |
874021900 | AG1, Płaska uszelka IP66, rozmiar 1 |
874022900 | AG2, Płaska uszelka IP66, rozmiar 2 |
874023900 | AG3, Płaska uszelka IP66, rozmiar 3 |
874024900 | AG4, Płaska uszelka IP66, rozmiar 4 |
874031900 | AB1, Uchwyt metalowy, rozmiar 1 |
874032900 | AB2, Uchwyt metalowy, rozmiar 2 |
874033900 | AB3, Uchwyt metalowy, rozmiar 3 |
874034900 | AB4, Uchwyt metalowy, rozmiar 4 |
- Szeroka gama sygnalizatorów - 8 typów w 4 rozmiarach
- Obudowa z poliwęglanu
- Stopień ochrony IP66
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Kolor obudowy | Czerwony |
|---|---|
| Kolor soczewki | Pomarańczowy |
| Max. temperatura pracy | 60 °C |
| Min. temperatura pracy | -30 °C |
| Montaż | Niezależny |
| Napięcie zasilania AC maks. | 240 V AC |
| Napięcie zasilania AC min. | 230 V AC |
| Natężenie dźwięku maks. | 80 dB |
| Średnica | 94mm |
|---|---|
| Stopień ochrony IK | 9 |
| Stopień ochrony IP | IP65 |
| Terminal połączeniowy | 2,5 mm² |
| Typ światła | Pomarańczowy LED |
| Źródło światła | LED |
Opis produktu
Szeroka gamma sygnalizatorów świetlno-dźwiękowych z dominującą lampą firmy Auer. Przeznaczone do większości aplikacji przemysłowych, kontroli procesu, przeciwpożarowych itp.
Buczek piezoelektryczny w zależności od rozmiaru:
- 2 tonowy - sygnał ciągły/pulsujący (rozmiar 1 i 2)
-3 tonowy - sygnał ciągły/pulsujący/modulowany (rozmiar 3 i 4)
Moduły świetlne:
1) LED (długa żywotność, niski pobór prądu, odporność na wibracje):
- Światło LED ciągłe/migające (rozmiar 1-4)
- Światło LED wielobłyskowe 3 opcje (podwójny błysk, 6 błysków, wielobłyskowe), przełączane zewnętrznie(rozmiar 3 i 4)
2) Ksenonowa lampa wyładowcza (klasyczny sygnał z dobrym efektem ostrzegawczym):
- Ksenownowe lampy wyładowcze o energii 5J i 10J (rozmiar 1-2)
Sygnalizatory dźwiękowo-świetlne firmy Auer charakteryzują się ponadto:
- Oddzielna regulacja dźwięku i światła.
- Wiele możliwości montażu.
- Dostosowane do pracy w aplikacjach z PLC
Dane techniczne
Typ | QSS | QTS | QSM | QTM | QSL | QCL | QSX | QCX |
Rozmiar | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 |
Materiał | Poliwęglan | |||||||
Kolor obudowy | Czerwony (RAL 3000) | |||||||
Kolory soczewek | Pomarańczowy, czerwony, przejrzysty, niebieski, zielony, żółty | |||||||
Złącze | Śrubowe, max.2.5mm² | |||||||
Zakres temperatury | -30 ºC...+60 ºC | |||||||
Źródło światła | LED św. ciągłe/migające | Błyskowe ksenonowe | LED św. ciągłe/migające | Błyskowe ksenonowe | LED św. ciągłe/migające | LED błyskowe | ||
Światłość źródła światła | 10 Cd |
| 120 Cd |
| 170 Cd | 250 Cd | 300 Cd | 400 Cd |
Energia błysku |
| 5 J |
| 10 J |
|
|
|
|
Natężenie dźwięku buczka | 85dB | 85dB | 1000dB | 100dB | 105dB | 105dB | 105dB | 105dB |
Stopień ochrony | IP66 | |||||||
Certyfikaty |
| |||||||
Wymiary
|
|
Numery katalogowe
Nr katalogowy | Opis | Rozmiar | Źródło światła | Natężenie dźwięku buczka | Napięcie | Tolerancja napięcia | Prąd nominalny |
87616#405 | QSS, Lampa LED św. ciągłe/migające z buczkiem | 1 | LED 10 Cd | 85dB | 24 V AC/DC | +/-10 % | 156 mA |
87616#310 | QSS, Lampa LED św. ciągłe/migające z buczkiem | 1 | LED 10 Cd | 85dB | 110-120 V AC | +/-10 % | 77 mA |
87616#313 | QSS, Lampa LED św. ciągłe/migające z buczkiem | 1 | LED 10 Cd | 85dB | 230 V AC | +/-10 % | 80 mA |
| |||||||
87656#405 | QTS, Lampa błyskowa z buczkiem | 1 | Xenon 5 J | 85dB | 24 V AC/DC | +/-10 % | 496 mA |
87656#310 | QTS, Lampa błyskowa z buczkiem | 1 | Xenon 5 J | 85dB | 110-120 V AC | +/-10 % | 167 mA |
87656#313 | QTS, Lampa błyskowa z buczkiem | 1 | Xenon 5 J | 85dB | 230 V AC | +/-10 % | 95 mA |
| |||||||
87626#405 | QSM, Lampa LED św. ciągłe/migające z buczkiem | 2 | LED 120 Cd | 100dB | 24 V AC/DC | +/-10 % | 320 mA |
87626#310 | QSM, Lampa LED św. ciągłe/migające z buczkiem | 2 | LED 120 Cd | 100dB | 110-120 V AC | +/-10 % | 112 mA |
87626#313 | QSM, Lampa LED św. ciągłe/migające z buczkiem | 2 | LED 120 Cd | 100dB | 230 V AC | +/-10 % | 110 mA |
| |||||||
87666#405 | QTM, Lampa błyskowa z buczkiem | 2 | Xenon 10 J | 100dB | 24 V AC/DC | +/-10 % | 919 mA |
87666#310 | QTM, Lampa błyskowa z buczkiem | 2 | Xenon 10 J | 100dB | 110-120 V AC | +/-10 % | 302 mA |
87666#313 | QTM, Lampa błyskowa z buczkiem | 2 | Xenon 10 J | 100dB | 230 V AC | +/-10 % | 200 mA |
| |||||||
87636#405 | QSL, Lampa LED św. ciągłe/migające z buczkiem | 3 | LED 170 Cd | 105dB | 24 V AC/DC | +/-10 % | 837 mA |
87636#310 | QSL, Lampa LED św. ciągłe/migające z buczkiem | 3 | LED 170 Cd | 105dB | 110-120 V AC | +/-10 % | 252 mA |
87636#313 | QSL, Lampa LED św. ciągłe/migające z buczkiem | 3 | LED 170 Cd | 105dB | 230 V AC | +/-10 % | 254 mA |
| |||||||
87676#405 | QCL, Lampa błyskowa LED z buczkiem | 3 | LED 250 Cd | 105dB | 24 V AC/DC | +/-10 % | 867 mA |
87676#310 | QCL, Lampa błyskowa LED z buczkiem | 3 | LED 250 Cd | 105dB | 110-120 V AC | +/-10 % | 262 mA |
87676#313 | QCL, Lampa błyskowa LED z buczkiem | 3 | LED 250 Cd | 105dB | 230 V AC | +/-10 % | 264 mA |
| |||||||
87646#405 | QSX, Lampa LED św. ciągłe/migające z buczkiem | 4 | LED 300 Cd | 105dB | 24 V AC/DC | +/-10 % | 1,860 A |
87646#310 | QSX, Lampa LED św. ciągłe/migające z buczkiem | 4 | LED 300 Cd | 105dB | 110-120 V AC | +/-10 % | 392 mA |
87646#313 | QSX, Lampa LED św. ciągłe/migające z buczkiem | 4 | LED 300 Cd | 105dB | 230 V AC | +/-10 % | 394 mA |
| |||||||
87686#405 | QCX, Lampa błyskowa LED z buczkiem | 4 | LED 400 Cd | 105dB | 24 V AC/DC | +/-10 % | 1,760 A |
87686#310 | QCX, Lampa błyskowa LED z buczkiem | 4 | LED 400 Cd | 105dB | 110-120 V AC | +/-10 % | 440 mA |
87686#313 | QCX, Lampa błyskowa LED z buczkiem | 4 | LED 400 Cd | 105dB | 230 V AC | +/-10 % | 440 mA |
#=kod koloru, 1=pomarańczowy, 2=czerwony, 4=przezroczysty, 5=niebieski, 6=zielony, 7=żółty
|
|
QSS/QTS | QSM/QTM, QSL/QCL, QSX/QCX |
Akcesoria
|
|
AMK Zestaw montażowy do modułów kombinowanych złożonych z syren "A" i/lub lamp "Q" | |
|
FG Płaska uszelka do syren "A" i/lub lamp "Q" |
|
AB Uchwyt metalowy do syren "A" i/lub lamp "Q" |
Nr katalogowy | Opis |
874010900 | AMK, Zestaw montażowy do modułów kombinowanych złożonych z syren "A" i/lub lamp "Q" |
874021900 | AG1, Płaska uszelka IP66, rozmiar 1 |
874022900 | AG2, Płaska uszelka IP66, rozmiar 2 |
874023900 | AG3, Płaska uszelka IP66, rozmiar 3 |
874024900 | AG4, Płaska uszelka IP66, rozmiar 4 |
874031900 | AB1, Uchwyt metalowy, rozmiar 1 |
874032900 | AB2, Uchwyt metalowy, rozmiar 2 |
874033900 | AB3, Uchwyt metalowy, rozmiar 3 |
874034900 | AB4, Uchwyt metalowy, rozmiar 4 |
Powiązane

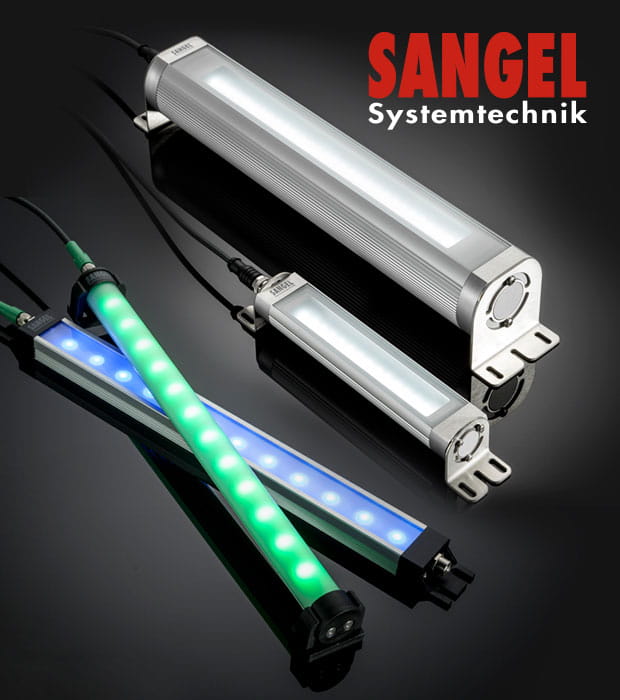

Sangel LED DualLight – dwie funkcje w jednej lampie
