Moduł do monitorowania napięć i prądów AC od PR electronics

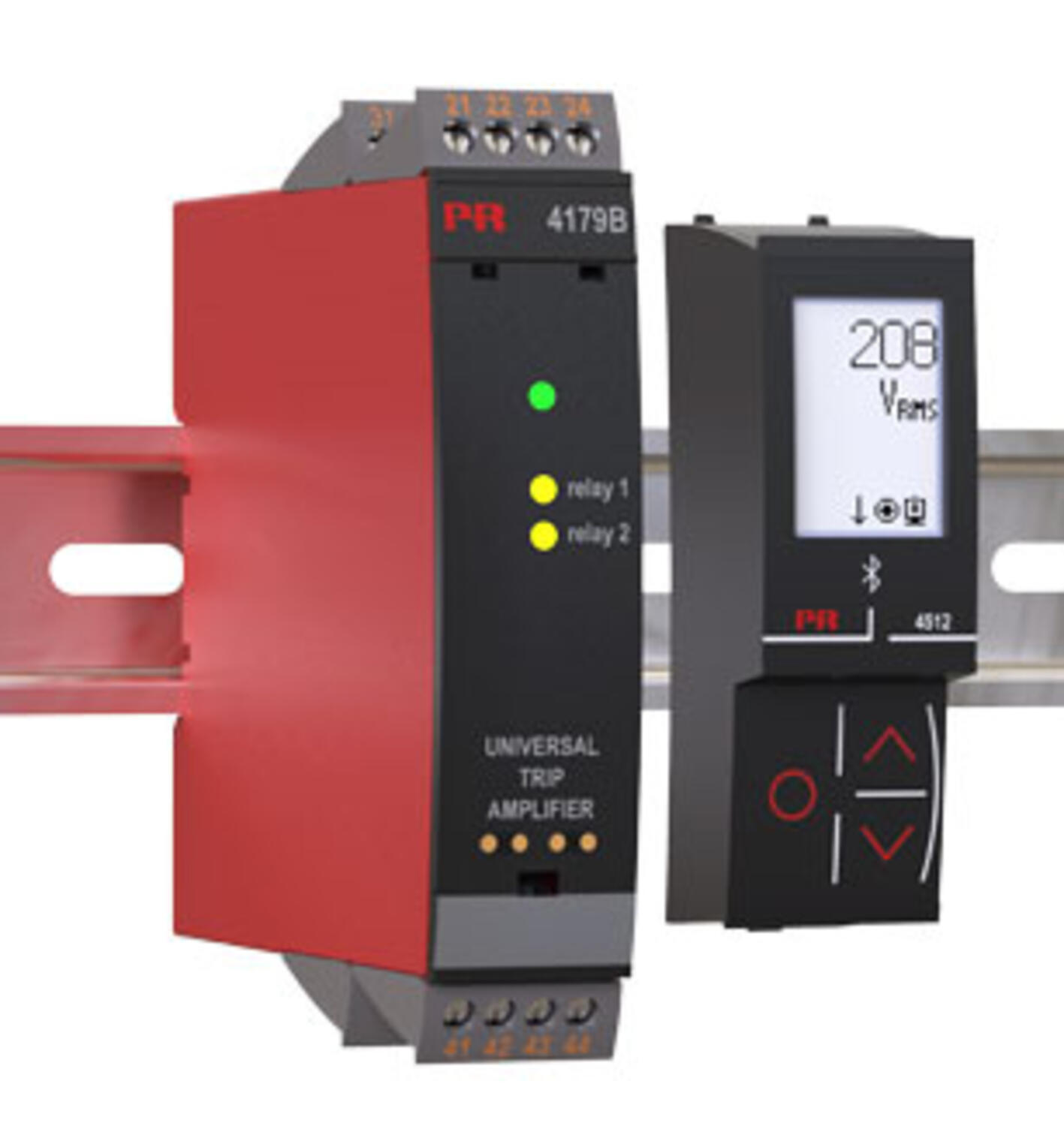

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.
Jest to kolejny moduł, który dołącza do serii 4000. Tak jak pozostałe jednostki, cechuje go uniwersalny zakres zasilania 21,6…253 V AC / 19,2…300 V DC, izolacja galwaniczna 2,3 kV, znakomita odporność na zakłócenia EMC czy niewielkie rozproszenie mocy.
NowościCechy charakterystyczne
Do dyspozycji mamy wejście na sygnał napięciowy 0…300 V AC lub prądowy 0-5 A AC (40-400 Hz). Możliwy jest wybór z 4 zdefiniowanych zakresów prądowych lub 7 zakresów napięciowych. Dodatkowo, w obu przypadkach jest możliwość ustawienia własnego zakresu pomiarowego.
Po stronie wyjściowej 4179B moduł oferuje dwa przekaźniki o obciążalności 2 A każdy. W celu dostosowania do aplikacji, przekaźniki mogą działać w różnych funkcjach: setpoint (wartość graniczna), window (okno), error indication (błąd), latch (zwolnienie przez operatora), power (obecność zasilania).
Obsługa
Programowanie odbywa się z wykorzystaniem programatora z serii 45xx, który służy także jako wyświetlacz aktualnych wartości procesu. Programator może być użyty dodatkowo do kopiowania ustawień na inne moduły czy do symulacji procesu (ustawiona żądana wartość np. na czas remontu instalacji).
4179B wyróżnia się zmienionym układem zasilania w porównaniu do innych modułów z serii 4000. Zastosowano nowy typ kondensatorów, które pozwolą na dłuższą pracę nawet przy wyższych temperaturach.
Przykłady zastosowania

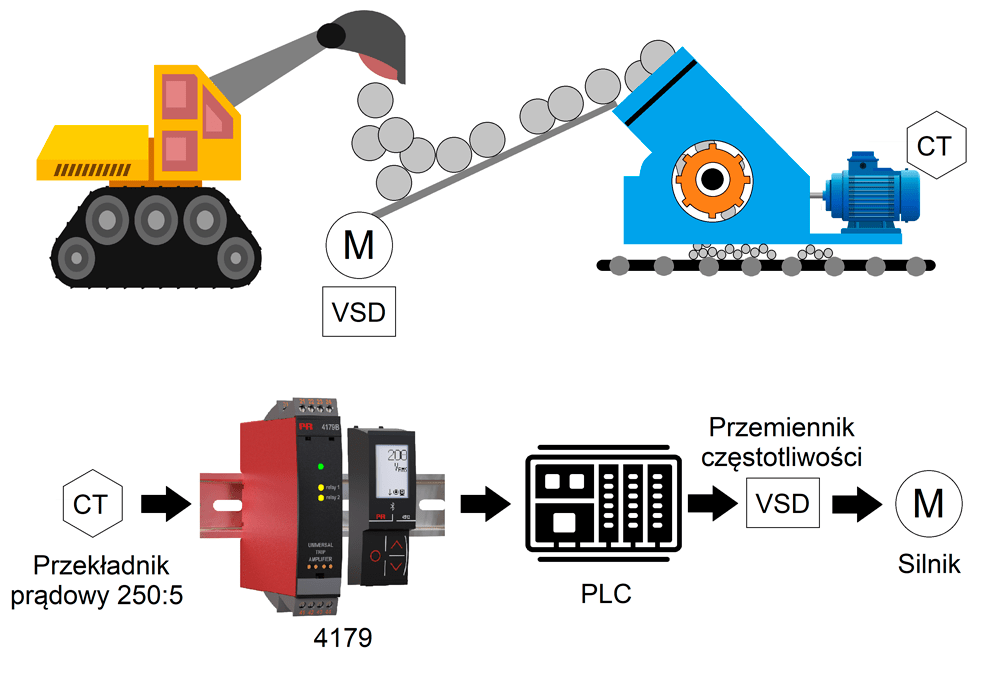

Wartość prądu silnika poprzez przekładnik prądowy (CT) jest analizowana przez moduł 4179B. Przy wykorzystaniu funkcji wartości granicznej (setpoint) do układu sterowania (PLC) będzie wysyłany sygnał o przeciążeniu (np. >4 A) oraz informacja, że silnik pracuje (>0 A). Na podstawie tych danych, układ sterowania wysyła sygnał sterujący do silnika poprzez przemiennik częstotliwości (VSD).

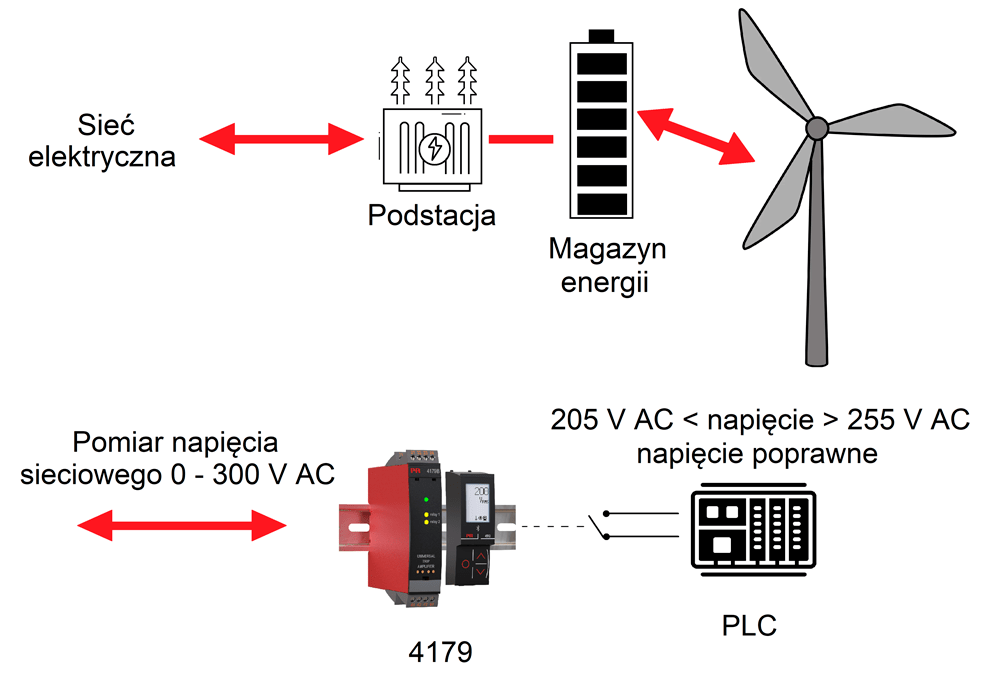

Przy obecnych rozwiązań zapewniających produkcję energii elektrycznej ze źródeł odnawialnych może dochodzić do podwyższenia napięcia w sieci. To niekorzystne zjawisko może powodować uszkodzenie aktualnie podłączonych urządzeń elektrycznych. Aby temu zapobiec niektóre z przydomowych/przyzakładowych instalacji są wyłączane przy wykryciu niepokojącej wartości napięcia w sieci. Rozwiązaniem może być magazyn energii, jednak należy zdecydować kiedy przełączyć się na pobór energii z magazynu. Można w tym celu wykorzystać moduł 4179B, aby kontrolować wartość napięcia w sieci. Jeden z przekaźników może być załączany przy monitorowaniu poprawnego napięcia pracy (od 205 do 255 V AC), a drugi przy zbyt wysokim napięciu (powyżej 253 V AC) – w celu przełączenia źródła prądu z sieci na magazyn.
