MOLEX

Molex - Złącze przemysłowe rozmiar B z dźwignią

Serie S-E, wkładki skręcane, 500 V 16 A

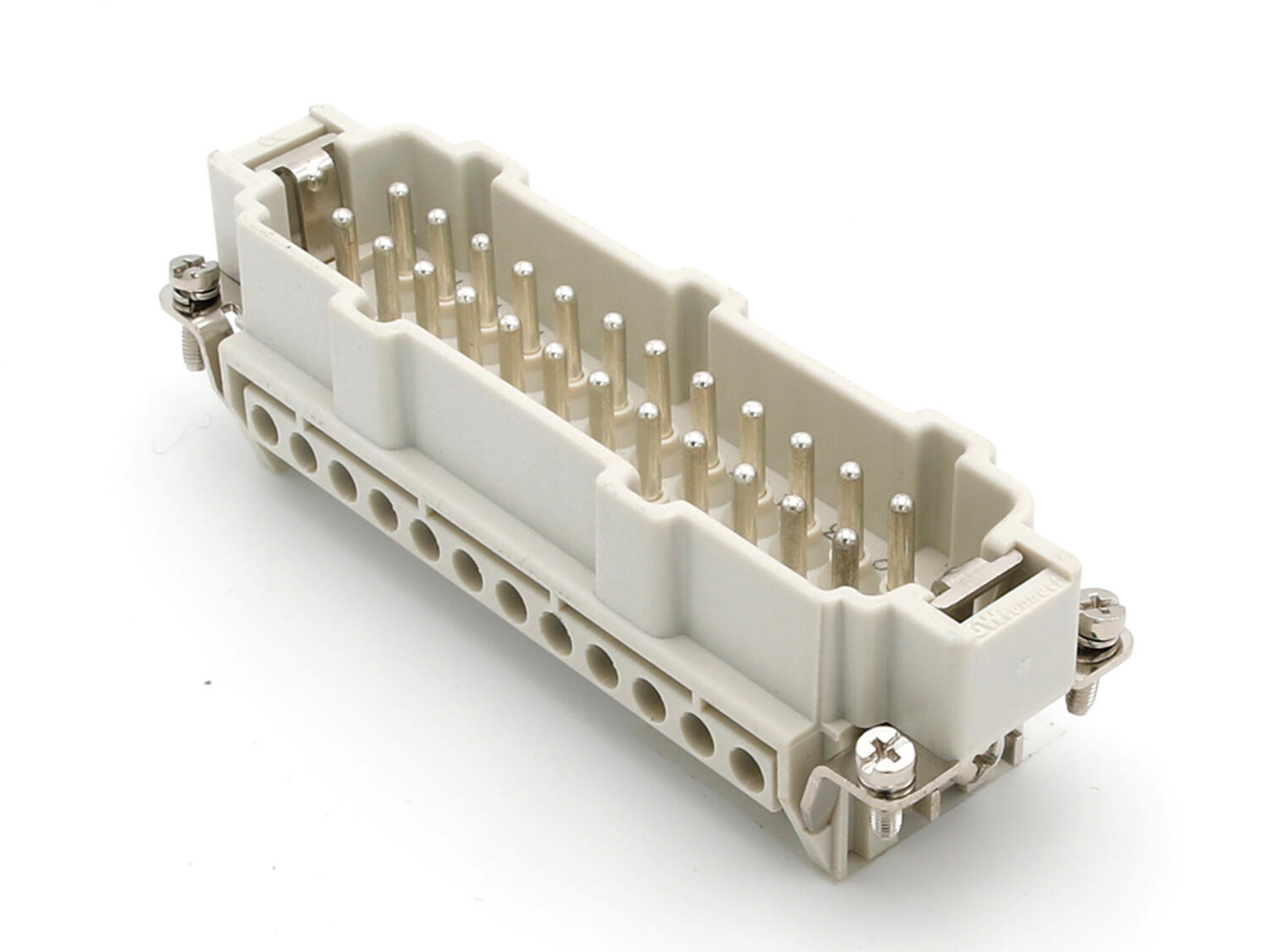

Liczba pinów	6+PE	10+PE	16+PE	24+PE	32+PE		48+PE
Rozmiar obudowy	6 B	10 B	16 B	24 B	32 B		48 B

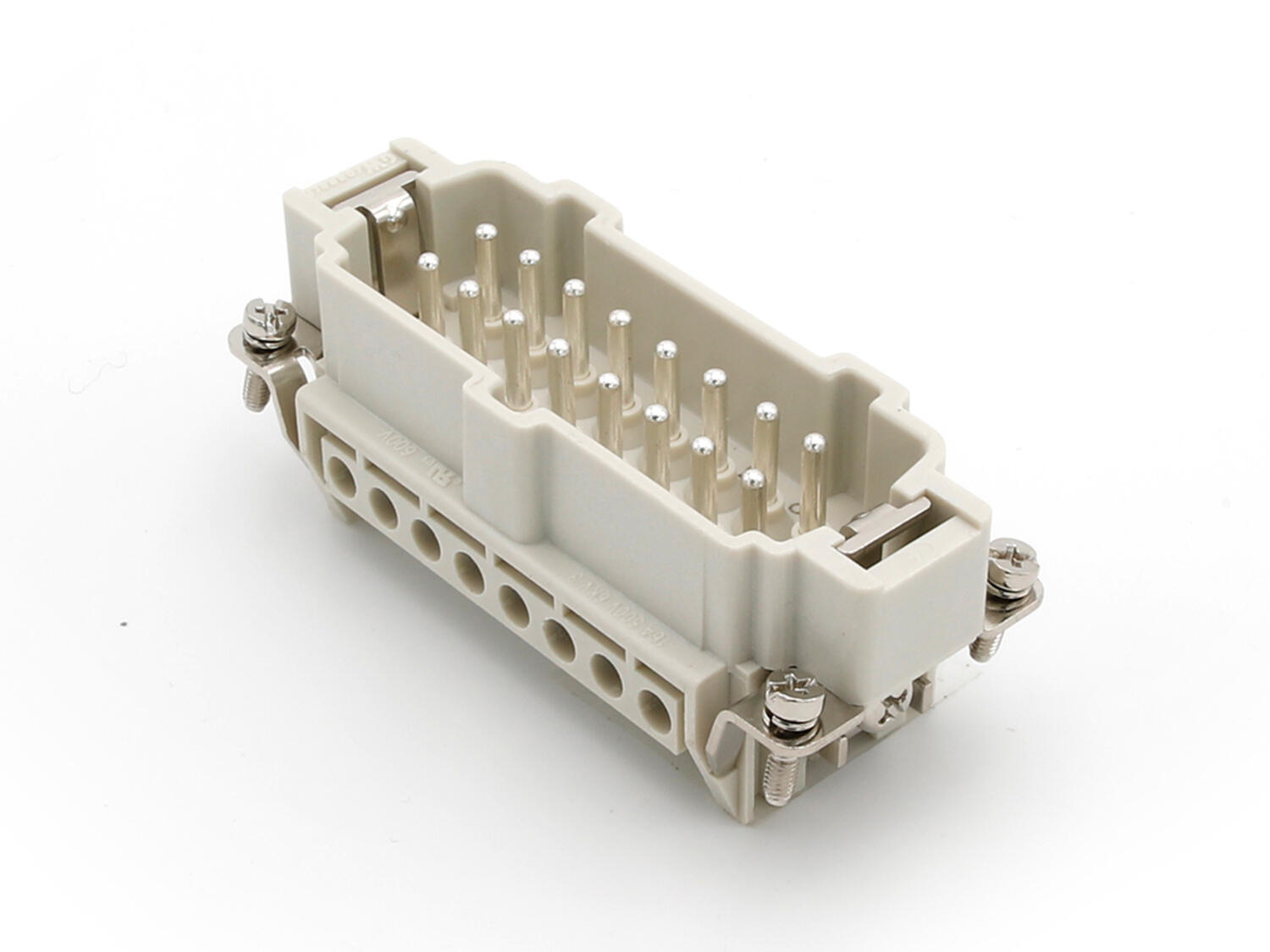

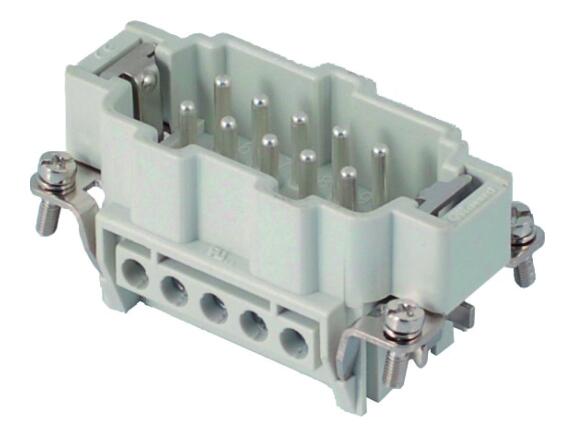

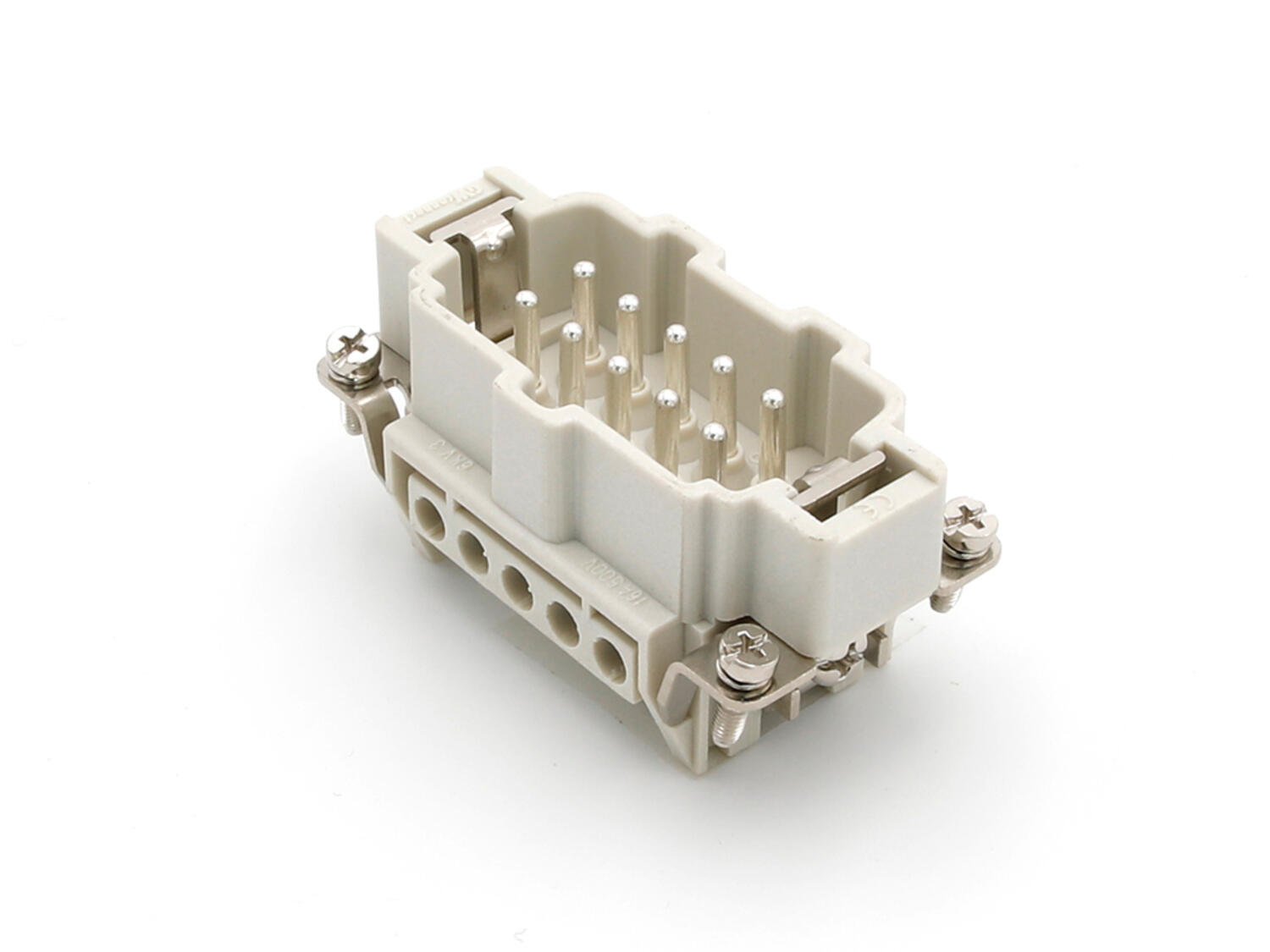

Męskie	7306.6103.0	7310.6104.0	7316.6105.0	7324.6107.0	# 1-16	7316.6105.0	# 1-24	7324.6107.0

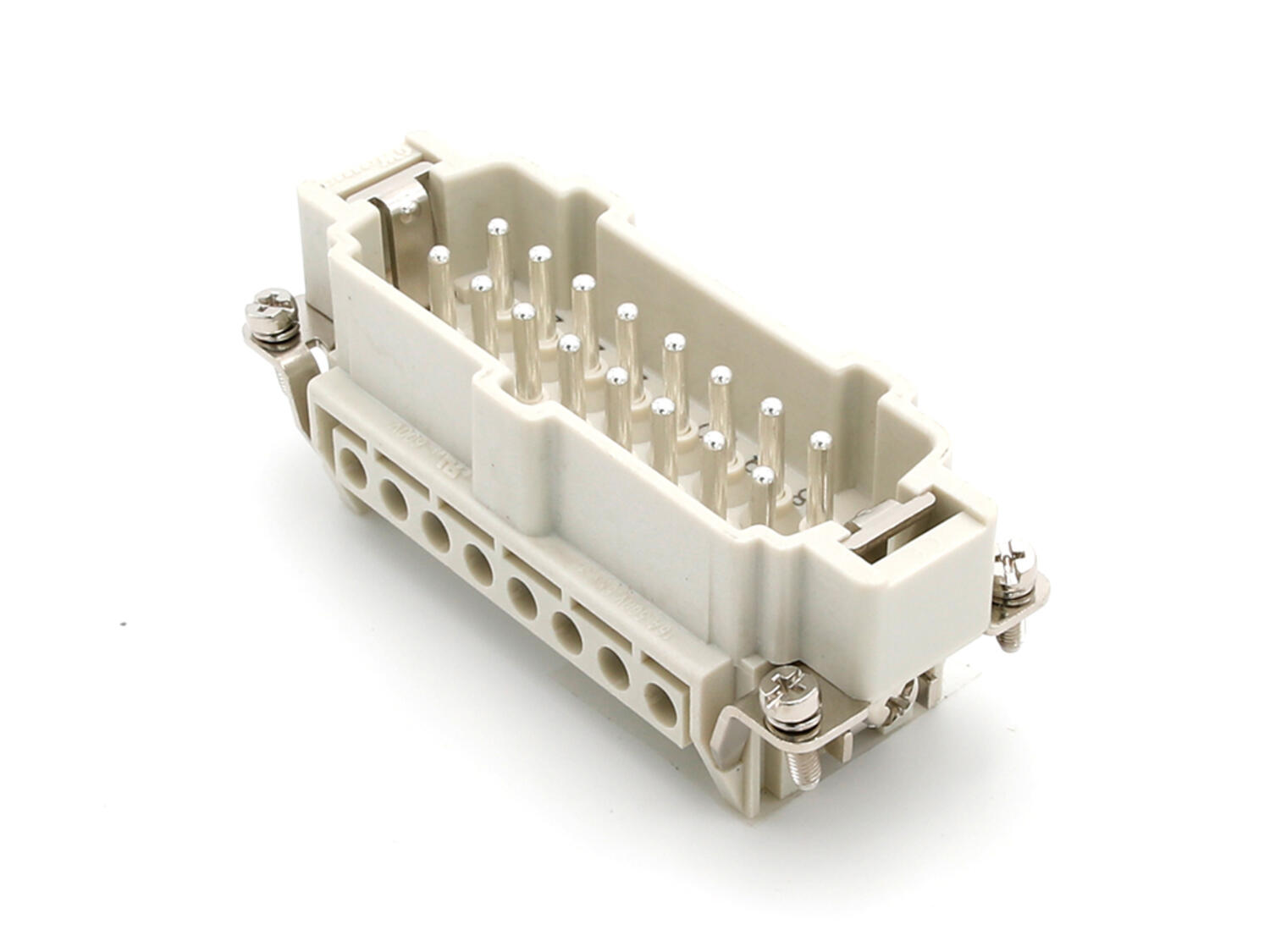

					# 17-32	7316.6106.0	# 25-48	7324.6108.0

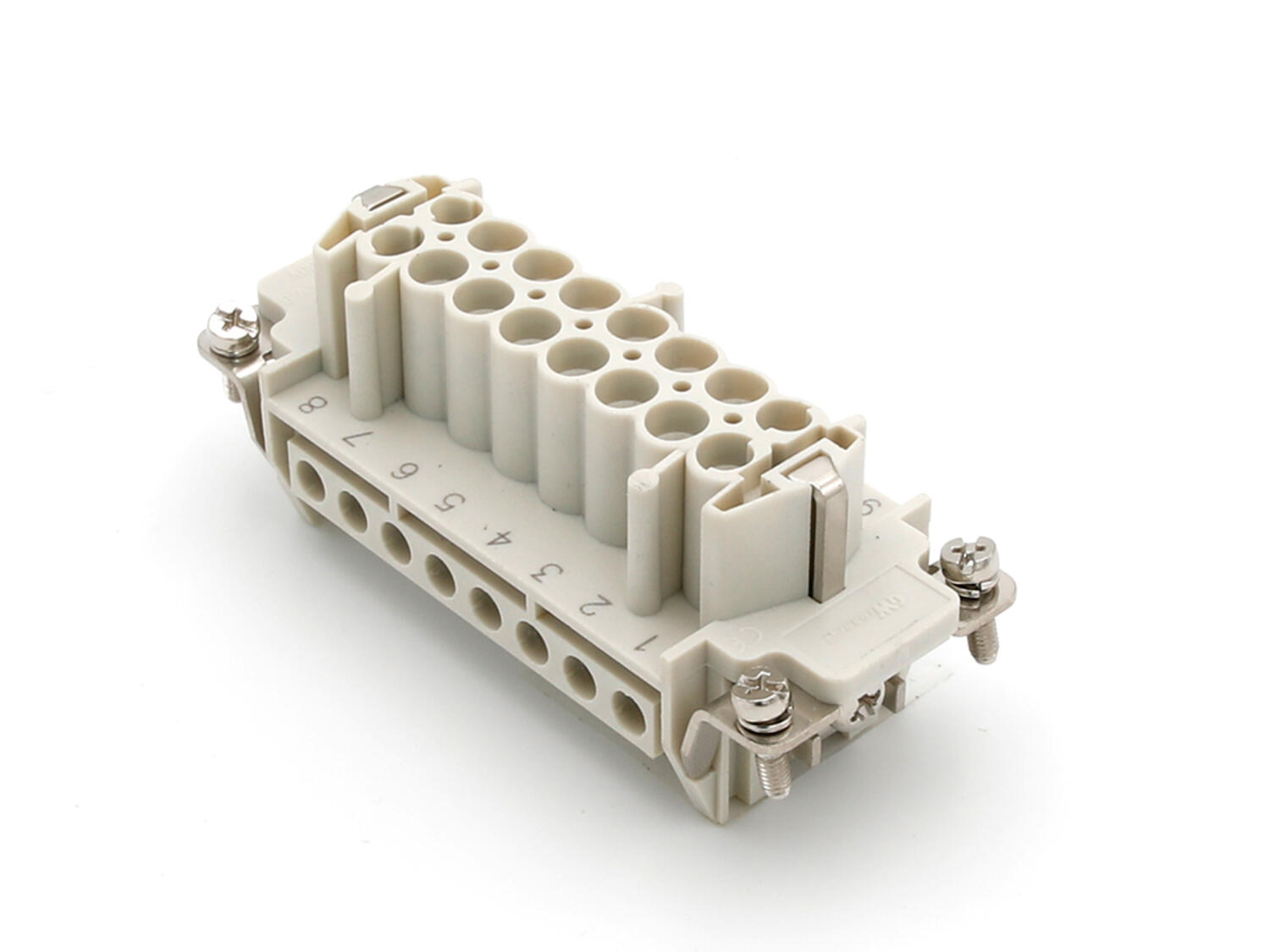

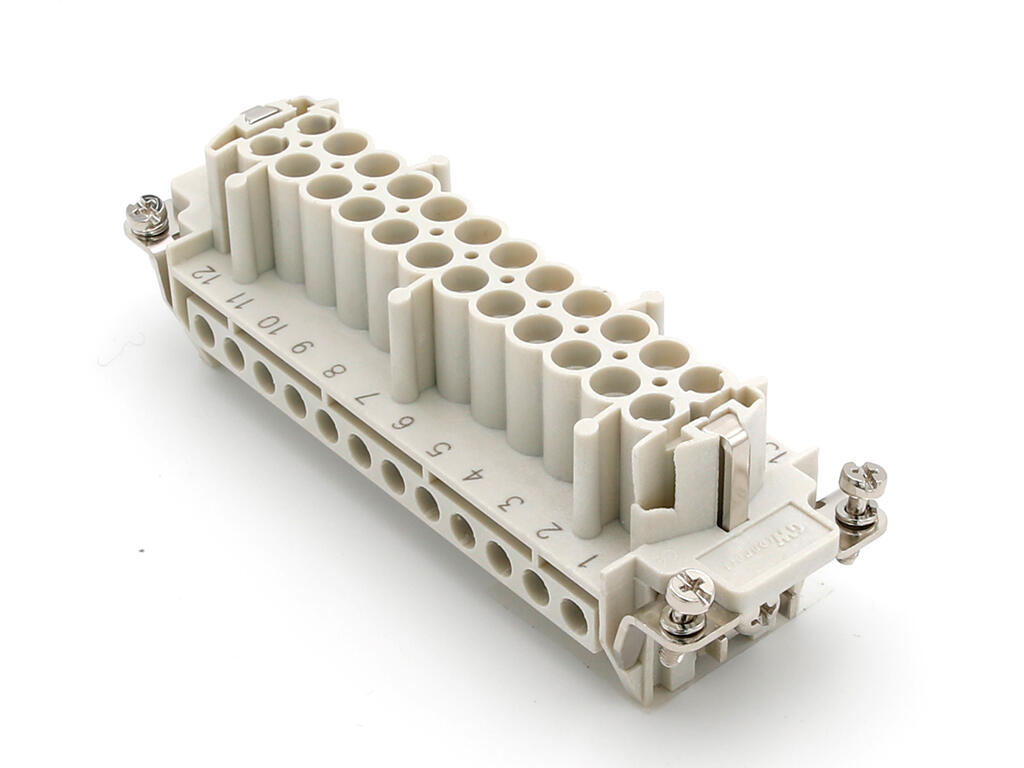

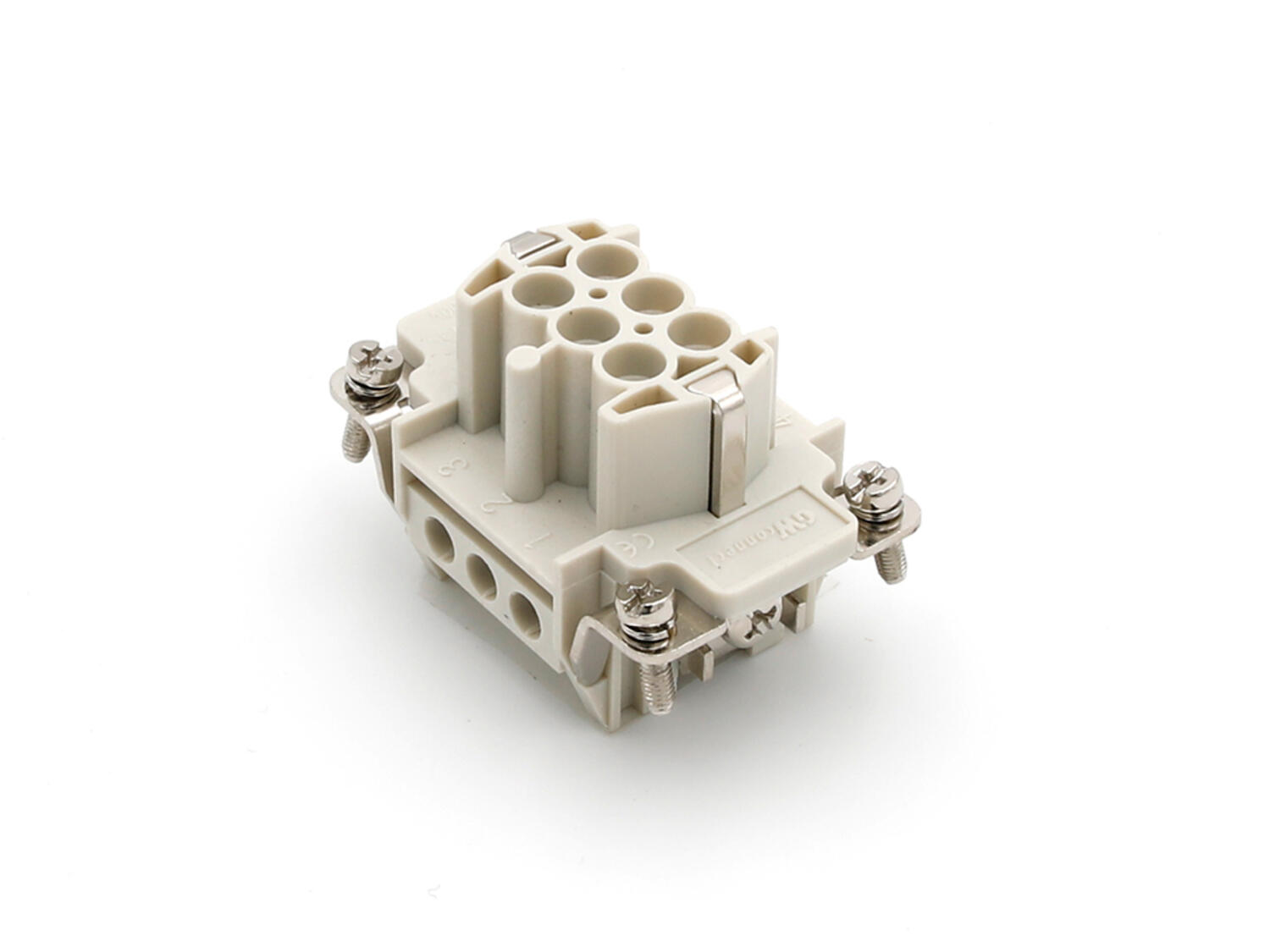

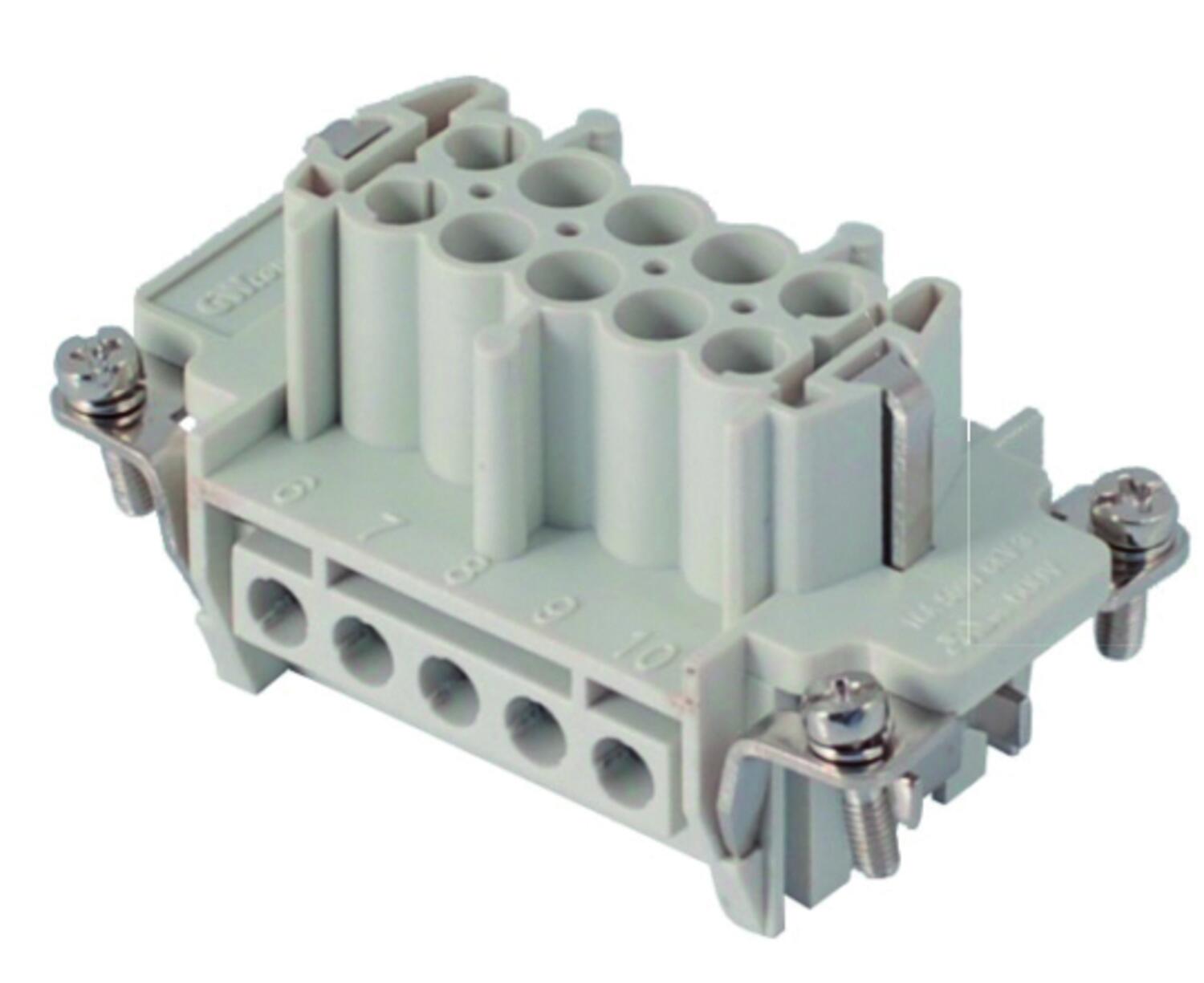

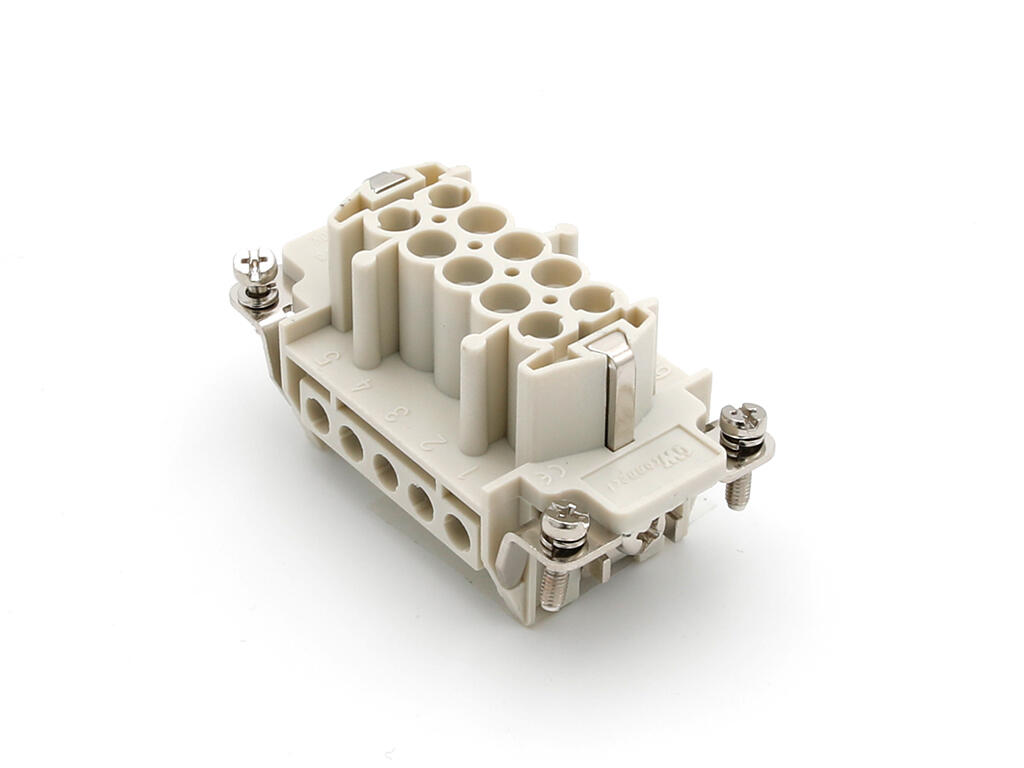

Żeńskie	7306.6003.0	7310.6004.0	7316.6005.0	7324.6007.0	# 1-16	7316.6005.0	# 1-24	7324.6007.0

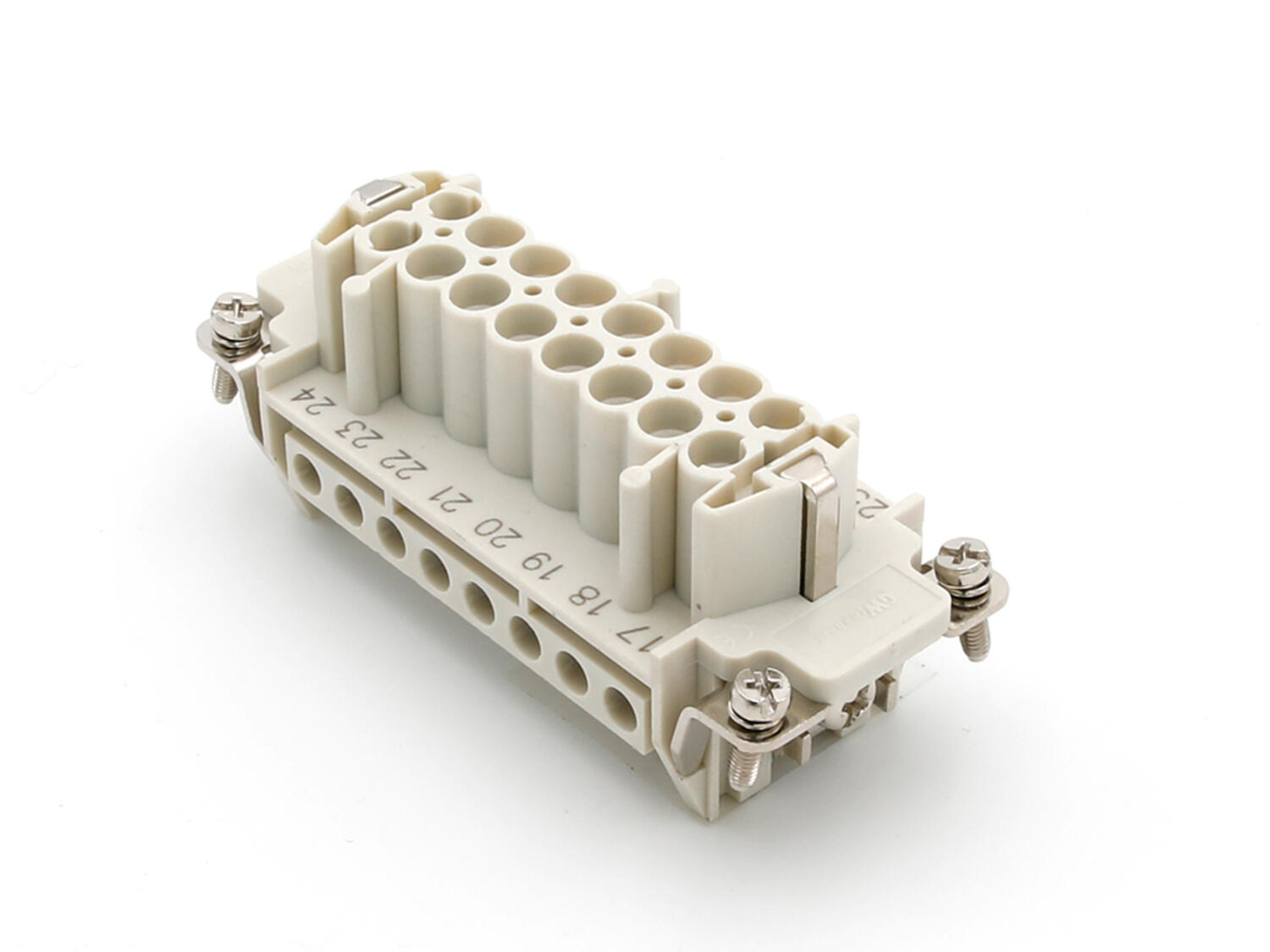

					# 17-32	7316.6006.0	# 25-48	7324.6008.0

Serie S-EP, wkładki wciskane, 500 V 16 A
Zastosowanie: - Przewód drutowy 0,5-2,5 mm² - Przewód linkowy z terminalem 0,14-2,5 mm²
Liczba pinów	6+PE	10+PE	16+PE	24+PE	32+PE		48+PE

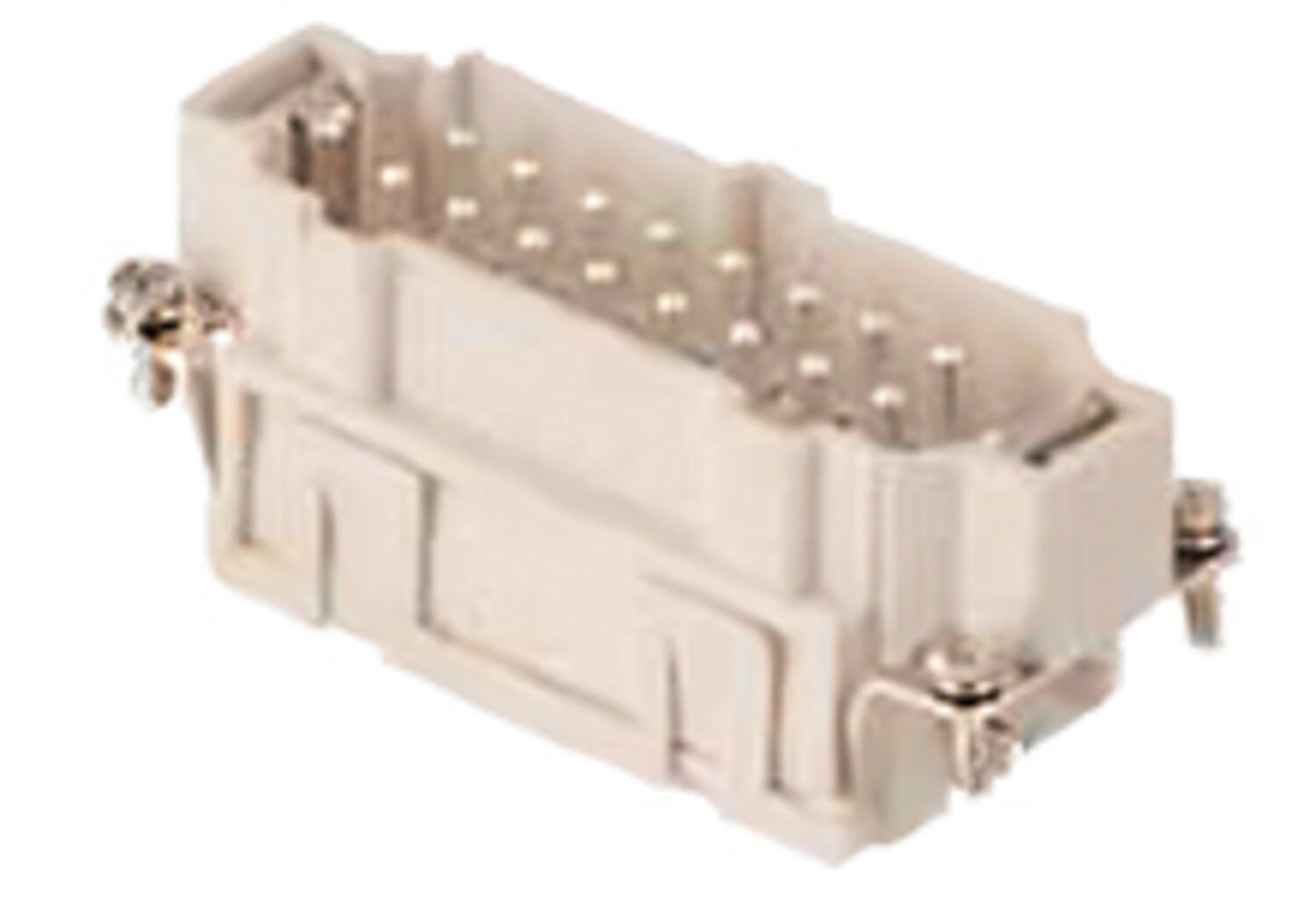

Męskie	7306.5961.0	7310.5962.0	7316.5963.0	7324.5965.0	# 1-16	7316.5963.0	# 1-24	7324.5955.0
					# 17-32	7316.5964.0	# 25-48	7324.5956.0

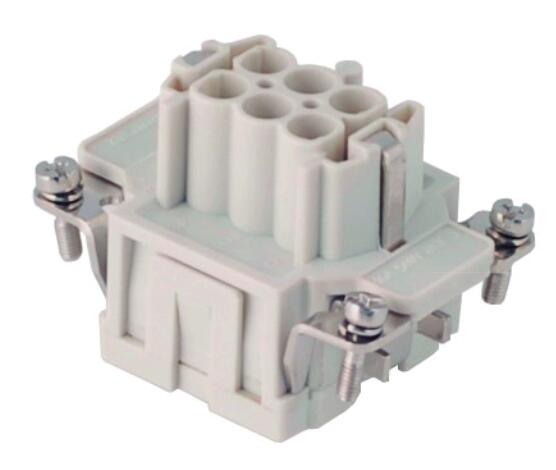

Żeńskie	7306.5861.0	7310.5862.0	7316.5863.0	7324.5865.0	# 1-16	7316.5853.0	# 1-24	7324.5855.0
					# 17-32	7316.5854.0	# 25-48	7324.5856.0

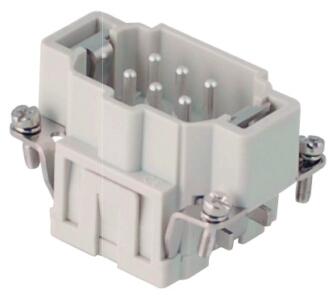

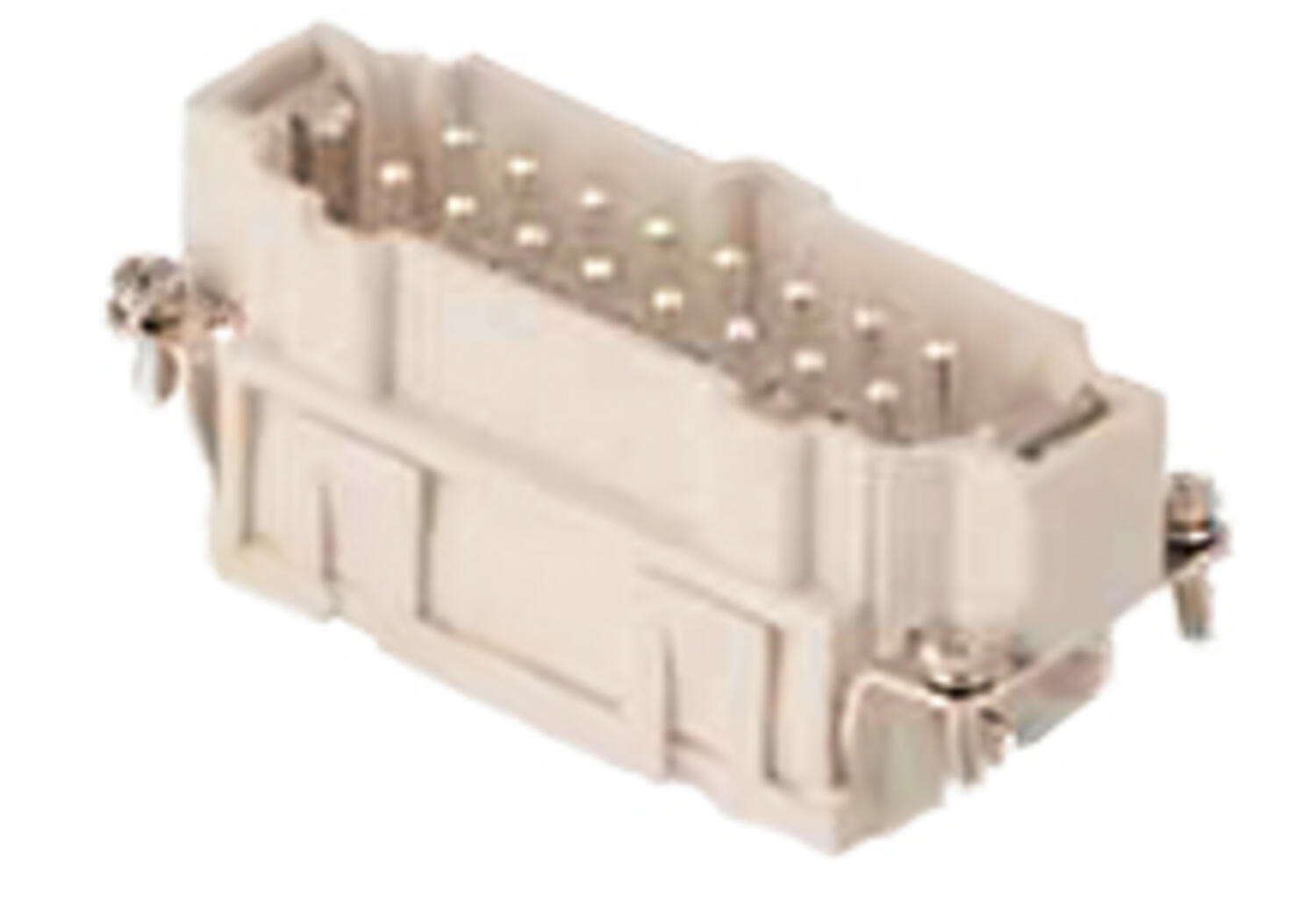

Serie S-ES, wkładki sprężynowe, 500 V 16 A
Liczba pinów	6+PE	10+PE	16+PE	24+PE	32+PE		48+PE
Męskie	7306.5951.0	7310.5952.0	7316.5953.0	7324.5955.0	# 1-16	7316.5953.0	# 1-24	7324.5955.0
					# 17-32	7316.5954.0	# 25-48	7324.5956.0

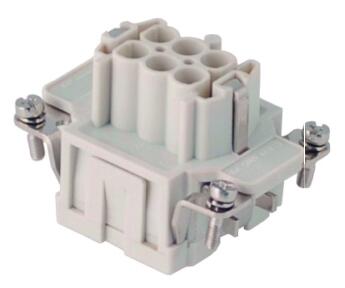

Żeńskie	7306.5851.0	7310.5852.0	7316.5853.0	7324.5855.0	# 1-16	7316.5853.0	# 1-24	7324.5855.0
					# 17-32	7316.5854.0	# 25-48	7324.5856.0

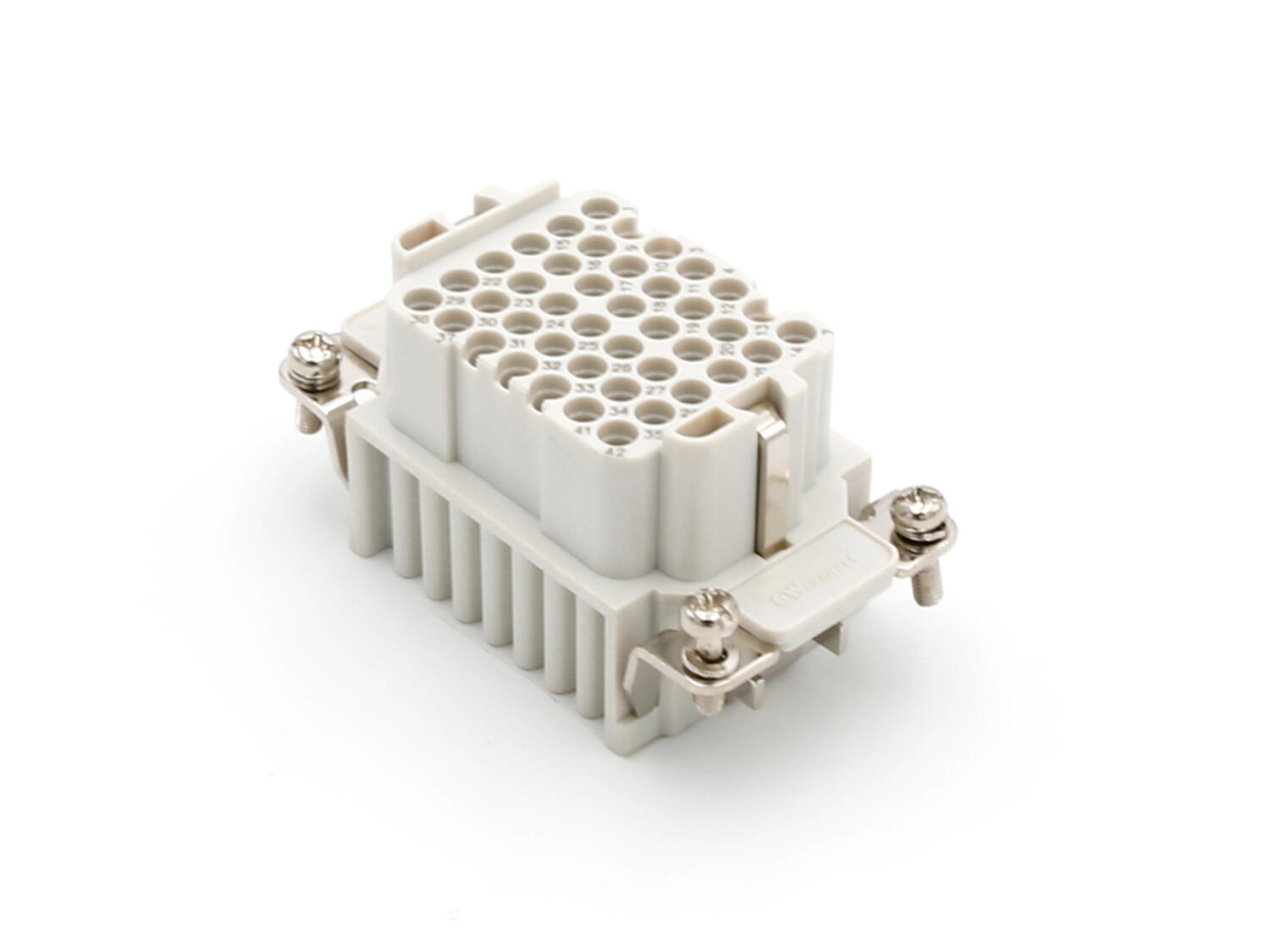

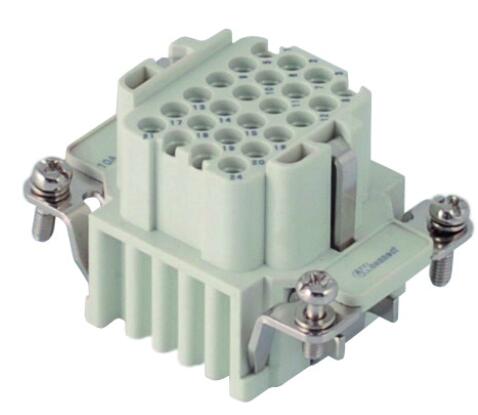

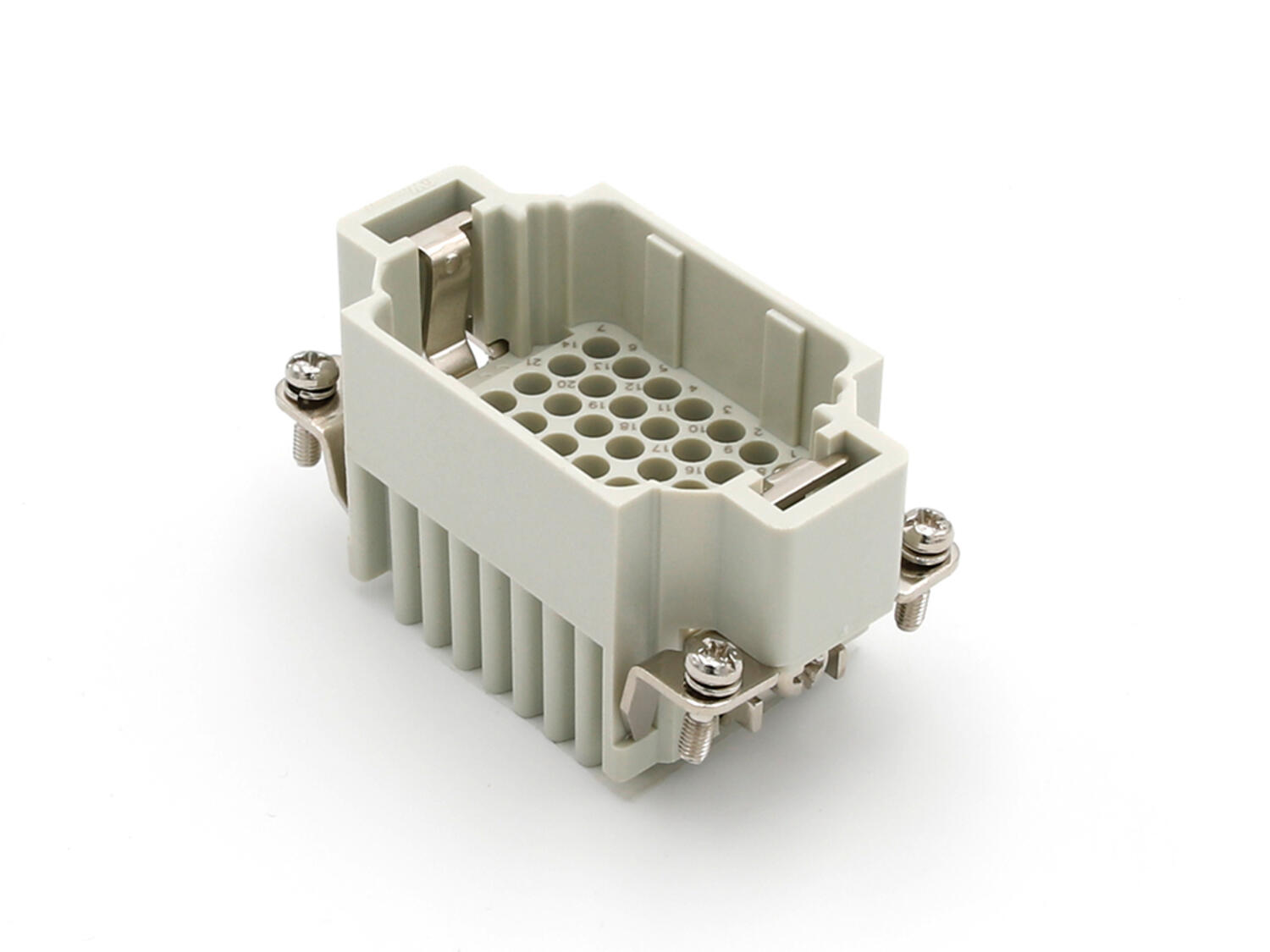

Serie S-DD, wkładki zaciskane, 250 V 10 A
Rozmiar obudowy	6 B	10 B	16 B	24 B	32 B		48 B
Liczba pinów	24 + PE	42 + PE	72 + PE	108 + PE	144 + PE		216+ PE

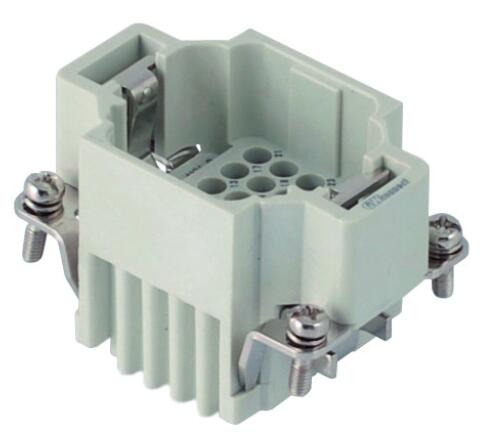

Męskie	7124.4140.0	7142.4146.0	7172.4152.0	7108.4158.0	# 1-72	7172.4152.0	# 1-108	7108.4158.0
					# 73-144	7172.4153.0	#109-216	7108.4159.0
Żeńskie	7124.4040.0	7142.4046.0	7172.4052.0	7108.4058.0	# 1-72	7172.4052.0	# 1-108	7108.4058.0
					# 73-144	7172.4053.0	# 109-216	7108.4059.0

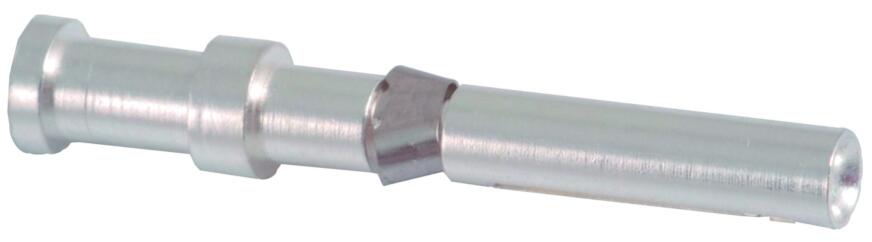

10A Posrebrzane tulejki kablowe dla serii S-DD
	Męskie	Żeńskie
Pole przekroju kabla, mm²	Numer produktu	Numer produktu

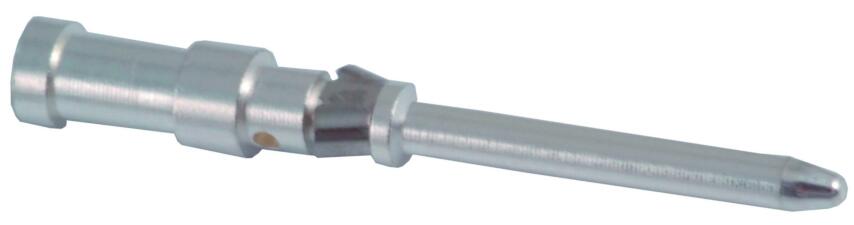

0,14-0,37	7100.4211.0	7100.4201.0
0,5	7100.4212.0	7100.4202.0
0,75	7100.4213.0	7100.4203.0
1	7100.4214.0	7100.4204.0
1,5	7100.4215.0	7100.4205.0
2,5	7100.4216.0	7100.4206.0

Narzędzia

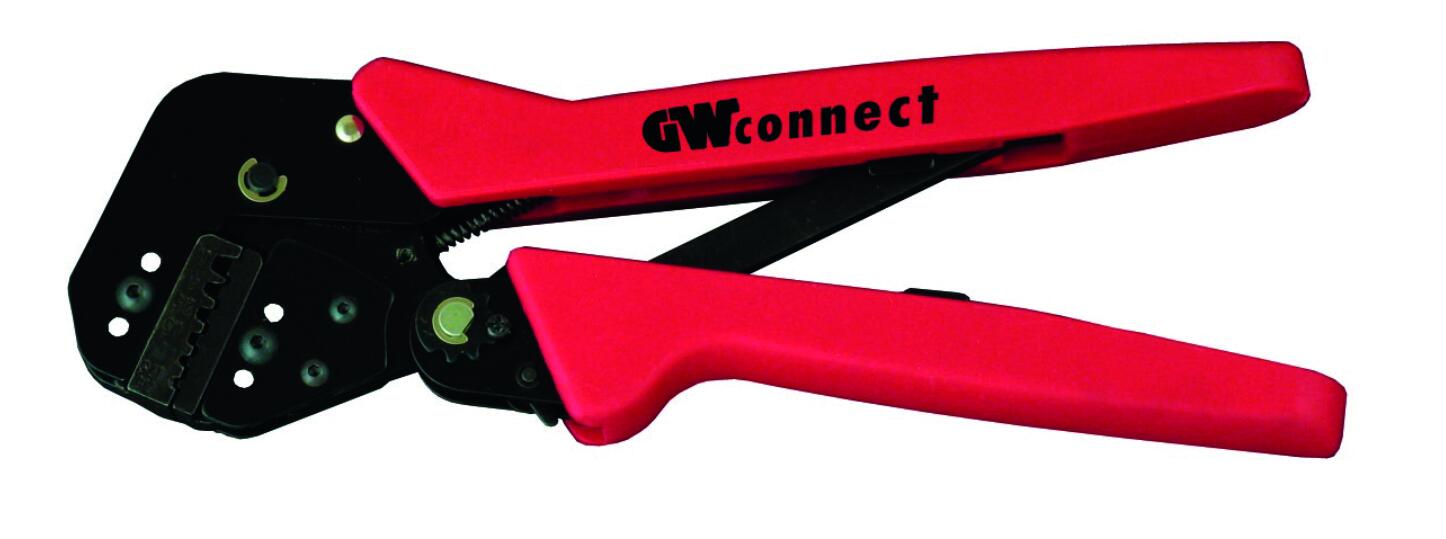

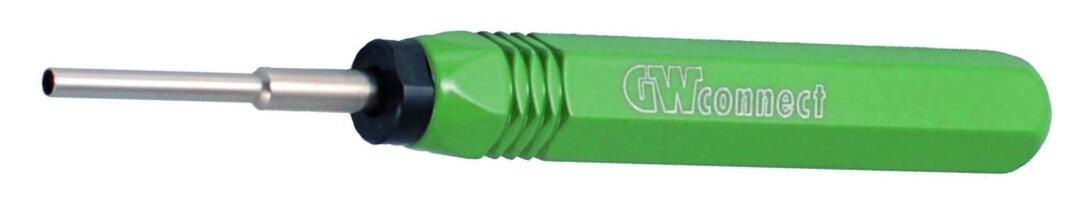

Zaciskarka do tulejek kablowych	Narzędzie do demontażu terminali Ø 1,6mm (S-D)
Numer produktu	Numer produktu
8500.6251.0	8500.7940.0

Wtyczka

Wtyczki z dwoma trzpieniami blokującymi
Rozmiar obudowy		6 B	10 B	16 B	24 B	32 B	48B
Wejście kablowe od góry		7806.6553.0	7810.6556.0	7816.6558.0	7824.6560.0	-	-
Wejście kablowe od góry		M20	M20	M25	M25	-	-
Wejście kablowe od góry	Wysoka	7806.6450.5	7810.6451.5	7816.6453.5	7824.6455.5	7832.7135.5	7848.6567.5
Wejście kablowe od góry	Wysoka	M32	M32	M32	M32	M32	M40

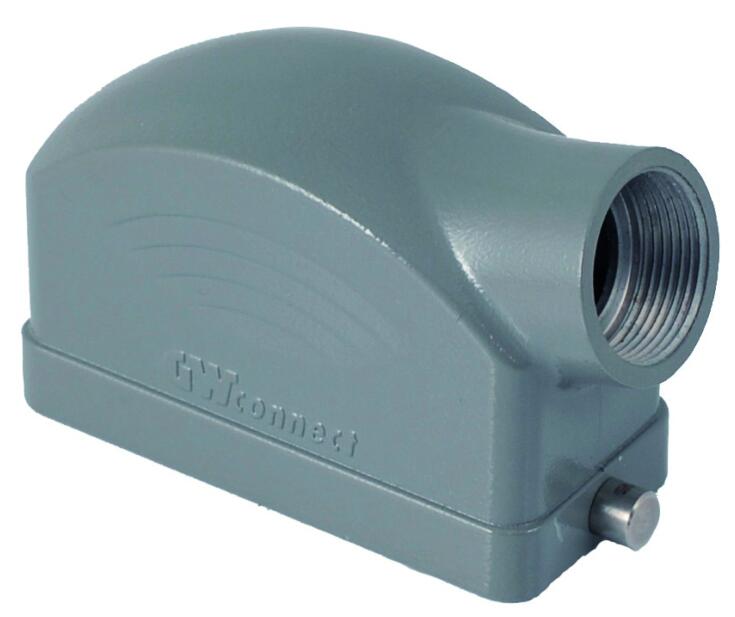

Wejście kablowe z boku		7806.6551.0	7810.6555.0	7816.6557.0	7824.6559.0	-	-
Wejście kablowe z boku		M20	M20	M25	M25
Wejście kablowe z boku	Wysoka	7806.6491.5	7810.6493.5	7816.6495.5	7824.6497.5	7832.7137.5	7848.6564.5
Wejście kablowe z boku	Wysoka	M25	M32	M32	M32	M32	M40
Wtyczka bez wejścia kablowego	Wysoka	7806.6941.0	7810.7007.0	7816.7019.0	7824.7043.0	7832.7148.0	7848.7149.0

Gniazdo

Gniazdo z pojedyńczą klamrą
Rozmiar obudowy		6B	10B	16B	24B	32B	48B
Montaż przelotowy		7806.6401.0	7810.6403.0	7816.6405.0	7824.6407.0	7832.6409.0	7848.7440.0
Montaż przelotowy z pokrywą ochronną		7806.6402.0	7810.6404.0	7816.6406.0	7824.6408.0	7832.6410.0	7848.6411.0
Montaż natynkowy	Niska	7806.6352.0	7810.6354.0	7816.6356.0	7824.6358.0	7832.6381.0	7848.7430.0
	Niska	2 x M20	2 x M20	2 x M25	2 x M25	2 x M40	2 x M40
	Wysoka	7806.7151.0	7810.7161.0	7816.7170.0	7824.7181.0	.	.
	Wysoka	2 x M32	2 x M32	2 x M32	2 x M40	.	.
Montaż natynkowy z pokrywą ochronną	Niska	7806.6362.0	7810.6364.0	7816.6366.0	7824.6368.0	7832.6383.0	7848.6371.0
	Niska	2 x M20	2 x M20	2 x M25	2 x M25	2 x M40	2 x M50
	Wysoka	7806.7264.0	7810.7275.0	7816.7284.0	7824.7293.0	-	-
	Wysoka	2 x M25	2 x M32	2 x M32	2 x M32	-	-
Łącznik	Niska	7806.6581.0	7810.6582.0	7816.6583.0	7824.6584.0	-	-
	Niska	M25	M25	M25	M32	-	-
	Wysoka		7810.7008.5	7816.6461.5	7824.6464.5	7832.6585.5	-
	Wysoka	-	M25	M25	M32	M40	-
Pokrywa ochronna		7806.6813.0	7810.6814.0	7816.6815.0	7824.6816.0	7832.6817.0	-

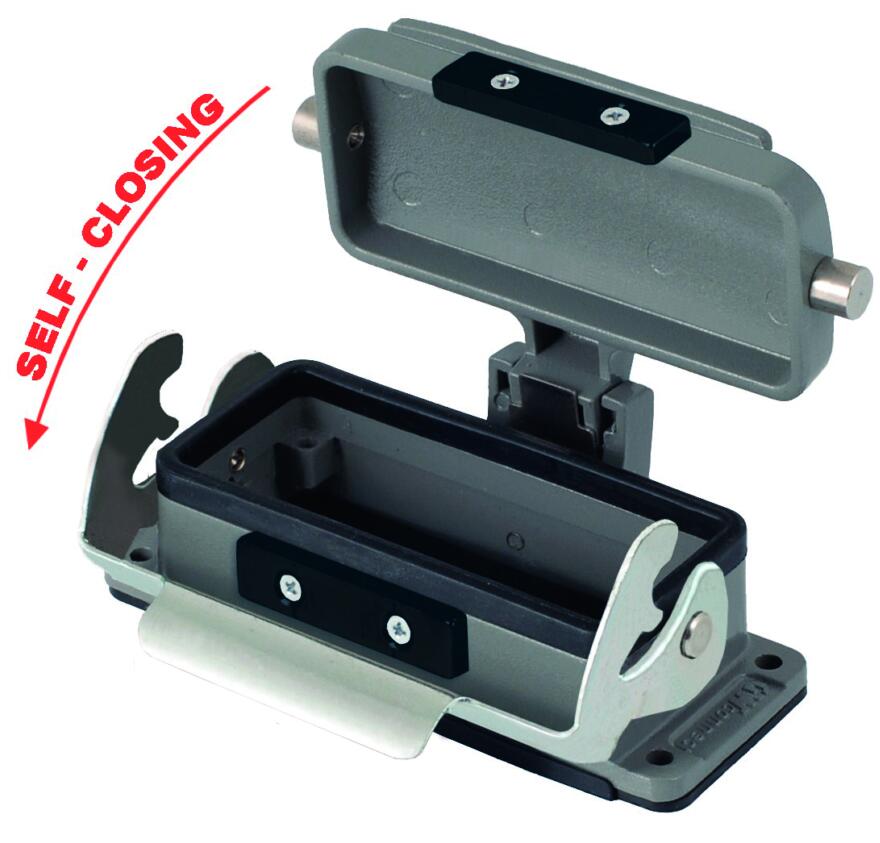

Gniazdo z autmatyczną pokrywą
Rozmiar obudowy		6B	10B	16B	24B
Montaż przelotowy z pokrywą ochronną		7806.7205.0	7810.7206.0	7816.7207.0	7824.7208.0
Montaż natynkowy z pokrywą ochronną	Niska obudowa	7806.7252.0	7810.7254.0	7816.7256.0	7824.7258.0
	Otwory gwintowane	2 x M20	2 x M20	2 x M25	2 x M25
	Wysoka obudowa	7806.7222.0	7810.7231.0	7816.7240.0	7824.7250.0
	Otwory gwintowane	2 x M32	2 x M32	2 x M32	2 x M40

Dane techniczne

Gniazda i wtyczki
Obudowa	Odlewany stop aluminimum
Powłoka	Sproszkowany poliester
Kolor	Szary RAL 7037
Klamry	Stal ocynkowana lub stal nierdzewna
Uszczelki	NBR
Śruby	Stal nierdzewna
Kołki	Stal nierdzewna
Sprężyny	Stal nierdzewna
Temperatura pracy	-40ºC...+125ºC
Stopień ochrony IP	IP66 Zgodne z EN 60529
Certyfikaty	UL, CSA, CE, RoHS

Wkładki
Materiał wykonania	Poliwęglan
Temperatura pracy	-40ºC...+125ºC
Żywotność mechaniczna	Ponad 500 cykli

Styki (wtyczki +gniazda)
Materiał	Stop miedzi
Powłoka	3μm posrebrzana (standard) 2μm pozłacana (opcja)
Rezystancja	<1mΩ
Maks. moment dokręcenia	0.5 Nm (piny skręcane)
Maks. przekrój przewodu	2.5 mm²(wkręcane piny z kołnierzem) 4.0 mm²(wkręcane piny bez kołnierza) 0.14-2.5 mm²(wciskane piny) 0.5-1.5 mm²(piny IDC)

Dane elektryczne
	Wkładka 6-48 pinowa, piny IDC lub skręcane	Wkładka 24-216 pinowa, piny wciskane
Prąd znamionowy	16 A	10 A
Napięcie znamionowe	500 V	250 V

Pokaż więcej

Złącza przeznaczone do pracy w trudnych warunkach
Napięcie do 500V
Kołki wykonane ze stali nierdzewnej
Gniazdo z automatyczną pokrywą IP66

Wybrany wariant produktu

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Liczba pól	6
Materiał	Poliwęglan
Materiał zestyków	Srebro/miedź
Max. przekrój	2,5 mm²
Napięcie zasilania AC/DC maks.	500 V
Podłączenie	Przyłącze śrubowe
Prąd znamionowy	16 A
Rozmiar	6B

Opis produktu

Serie S-E, wkładki skręcane, 500 V 16 A
Liczba pinów	6+PE	10+PE	16+PE	24+PE	32+PE		48+PE
Rozmiar obudowy	6 B	10 B	16 B	24 B	32 B		48 B
Męskie	7306.6103.0	7310.6104.0	7316.6105.0	7324.6107.0	# 1-16	7316.6105.0	# 1-24	7324.6107.0
					# 17-32	7316.6106.0	# 25-48	7324.6108.0
Żeńskie	7306.6003.0	7310.6004.0	7316.6005.0	7324.6007.0	# 1-16	7316.6005.0	# 1-24	7324.6007.0
					# 17-32	7316.6006.0	# 25-48	7324.6008.0

Serie S-EP, wkładki wciskane, 500 V 16 A
Zastosowanie: - Przewód drutowy 0,5-2,5 mm² - Przewód linkowy z terminalem 0,14-2,5 mm²
Liczba pinów	6+PE	10+PE	16+PE	24+PE	32+PE		48+PE
Męskie	7306.5961.0	7310.5962.0	7316.5963.0	7324.5965.0	# 1-16	7316.5963.0	# 1-24	7324.5955.0
					# 17-32	7316.5964.0	# 25-48	7324.5956.0
Żeńskie	7306.5861.0	7310.5862.0	7316.5863.0	7324.5865.0	# 1-16	7316.5853.0	# 1-24	7324.5855.0
					# 17-32	7316.5854.0	# 25-48	7324.5856.0

Serie S-ES, wkładki sprężynowe, 500 V 16 A
Liczba pinów	6+PE	10+PE	16+PE	24+PE	32+PE		48+PE
Męskie	7306.5951.0	7310.5952.0	7316.5953.0	7324.5955.0	# 1-16	7316.5953.0	# 1-24	7324.5955.0
					# 17-32	7316.5954.0	# 25-48	7324.5956.0
Żeńskie	7306.5851.0	7310.5852.0	7316.5853.0	7324.5855.0	# 1-16	7316.5853.0	# 1-24	7324.5855.0
					# 17-32	7316.5854.0	# 25-48	7324.5856.0

Serie S-DD, wkładki zaciskane, 250 V 10 A
Rozmiar obudowy	6 B	10 B	16 B	24 B	32 B		48 B
Liczba pinów	24 + PE	42 + PE	72 + PE	108 + PE	144 + PE		216+ PE
Męskie	7124.4140.0	7142.4146.0	7172.4152.0	7108.4158.0	# 1-72	7172.4152.0	# 1-108	7108.4158.0
					# 73-144	7172.4153.0	#109-216	7108.4159.0
Żeńskie	7124.4040.0	7142.4046.0	7172.4052.0	7108.4058.0	# 1-72	7172.4052.0	# 1-108	7108.4058.0
					# 73-144	7172.4053.0	# 109-216	7108.4059.0

10A Posrebrzane tulejki kablowe dla serii S-DD
	Męskie	Żeńskie
Pole przekroju kabla, mm²	Numer produktu	Numer produktu
0,14-0,37	7100.4211.0	7100.4201.0
0,5	7100.4212.0	7100.4202.0
0,75	7100.4213.0	7100.4203.0
1	7100.4214.0	7100.4204.0
1,5	7100.4215.0	7100.4205.0
2,5	7100.4216.0	7100.4206.0

Narzędzia
Zaciskarka do tulejek kablowych	Narzędzie do demontażu terminali Ø 1,6mm (S-D)
Numer produktu	Numer produktu
8500.6251.0	8500.7940.0

Wtyczka

Wtyczki z dwoma trzpieniami blokującymi
Rozmiar obudowy		6 B	10 B	16 B	24 B	32 B	48B
Wejście kablowe od góry		7806.6553.0	7810.6556.0	7816.6558.0	7824.6560.0	-	-
Wejście kablowe od góry		M20	M20	M25	M25	-	-
Wejście kablowe od góry	Wysoka	7806.6450.5	7810.6451.5	7816.6453.5	7824.6455.5	7832.7135.5	7848.6567.5
Wejście kablowe od góry	Wysoka	M32	M32	M32	M32	M32	M40
Wejście kablowe z boku		7806.6551.0	7810.6555.0	7816.6557.0	7824.6559.0	-	-
Wejście kablowe z boku		M20	M20	M25	M25
Wejście kablowe z boku	Wysoka	7806.6491.5	7810.6493.5	7816.6495.5	7824.6497.5	7832.7137.5	7848.6564.5
Wejście kablowe z boku	Wysoka	M25	M32	M32	M32	M32	M40
Wtyczka bez wejścia kablowego	Wysoka	7806.6941.0	7810.7007.0	7816.7019.0	7824.7043.0	7832.7148.0	7848.7149.0

Gniazdo

Gniazdo z pojedyńczą klamrą
Rozmiar obudowy		6B	10B	16B	24B	32B	48B
Montaż przelotowy		7806.6401.0	7810.6403.0	7816.6405.0	7824.6407.0	7832.6409.0	7848.7440.0
Montaż przelotowy z pokrywą ochronną		7806.6402.0	7810.6404.0	7816.6406.0	7824.6408.0	7832.6410.0	7848.6411.0
Montaż natynkowy	Niska	7806.6352.0	7810.6354.0	7816.6356.0	7824.6358.0	7832.6381.0	7848.7430.0
	Niska	2 x M20	2 x M20	2 x M25	2 x M25	2 x M40	2 x M40
	Wysoka	7806.7151.0	7810.7161.0	7816.7170.0	7824.7181.0	.	.
	Wysoka	2 x M32	2 x M32	2 x M32	2 x M40	.	.
Montaż natynkowy z pokrywą ochronną	Niska	7806.6362.0	7810.6364.0	7816.6366.0	7824.6368.0	7832.6383.0	7848.6371.0
	Niska	2 x M20	2 x M20	2 x M25	2 x M25	2 x M40	2 x M50
	Wysoka	7806.7264.0	7810.7275.0	7816.7284.0	7824.7293.0	-	-
	Wysoka	2 x M25	2 x M32	2 x M32	2 x M32	-	-
Łącznik	Niska	7806.6581.0	7810.6582.0	7816.6583.0	7824.6584.0	-	-
	Niska	M25	M25	M25	M32	-	-
	Wysoka		7810.7008.5	7816.6461.5	7824.6464.5	7832.6585.5	-
	Wysoka	-	M25	M25	M32	M40	-
Pokrywa ochronna		7806.6813.0	7810.6814.0	7816.6815.0	7824.6816.0	7832.6817.0	-

Gniazdo z autmatyczną pokrywą
Rozmiar obudowy		6B	10B	16B	24B
Montaż przelotowy z pokrywą ochronną		7806.7205.0	7810.7206.0	7816.7207.0	7824.7208.0
Montaż natynkowy z pokrywą ochronną	Niska obudowa	7806.7252.0	7810.7254.0	7816.7256.0	7824.7258.0
	Otwory gwintowane	2 x M20	2 x M20	2 x M25	2 x M25
	Wysoka obudowa	7806.7222.0	7810.7231.0	7816.7240.0	7824.7250.0
	Otwory gwintowane	2 x M32	2 x M32	2 x M32	2 x M40

Dane techniczne

Gniazda i wtyczki
Obudowa	Odlewany stop aluminimum
Powłoka	Sproszkowany poliester
Kolor	Szary RAL 7037
Klamry	Stal ocynkowana lub stal nierdzewna
Uszczelki	NBR
Śruby	Stal nierdzewna
Kołki	Stal nierdzewna
Sprężyny	Stal nierdzewna
Temperatura pracy	-40ºC...+125ºC
Stopień ochrony IP	IP66 Zgodne z EN 60529
Certyfikaty	UL, CSA, CE, RoHS

Wkładki
Materiał wykonania	Poliwęglan
Temperatura pracy	-40ºC...+125ºC
Żywotność mechaniczna	Ponad 500 cykli

Styki (wtyczki +gniazda)
Materiał	Stop miedzi
Powłoka	3μm posrebrzana (standard) 2μm pozłacana (opcja)
Rezystancja	<1mΩ
Maks. moment dokręcenia	0.5 Nm (piny skręcane)
Maks. przekrój przewodu	2.5 mm²(wkręcane piny z kołnierzem) 4.0 mm²(wkręcane piny bez kołnierza) 0.14-2.5 mm²(wciskane piny) 0.5-1.5 mm²(piny IDC)

Dane elektryczne
	Wkładka 6-48 pinowa, piny IDC lub skręcane	Wkładka 24-216 pinowa, piny wciskane
Prąd znamionowy	16 A	10 A
Napięcie znamionowe	500 V	250 V

Akcesoria

Powiązane

Nowości

Od teraz klawiatura KSGE103 spełnia normę IEC60945!

Klawiatura KSGE103 została opracowana w oparciu o normę IEC60945, co gwarantuje jej pełną zgodność z wymaganiami dotyczącymi urządzeń elektronicznych stosowanych w środowisku morskim.

Nowości

Bezpiecznie w ruchu. Ochrona kabli w transporcie kolejowym

W środowisku z wibracjami, wahaniami temperatury i zakłóceniami elektromagnetycznymi kable są narażone na liczne naprężenia. Aby zachować ich funkcjonalność, stosuje się specjalne metody ich ochrony.

Nowości

Aignep S.p.A dokonuje akwizycji działu pneumatyki firmy Univer

Aignep S.p.A. przejmuje dział pneumatyki Univer S.p.A. Ta strategiczna operacja pozwala na poszerzenie oferty produktowej Aignep w zakresie pneumatyki i automatyki przemysłowej.

Nowości

S3N firmy Datasensing – miniaturowy czujnik fotoelektryczny o maksymalnej wydajności

Rodzina czujników S3N, produkowana przez firmę Datasensing, oferuje kompletne i elastyczne rozwiązanie w wyjątkowo kompaktowej i wytrzymałej obudowie.

Nowości

System CLIMATE AIR+ do pomiaru wilgotności i temperatury w obiektach wielkopowierzchniowych

Climate Air+ Solution – system zaprojektowany z myślą o monitorowaniu warunków środowiskowych w środowiskach przemysłowych i logistycznych.

Nowości

Discover DRY CELL Rail Transit – Nowa jakość w zasilaniu pojazdów szynowych

Akumulatory Discover DRY CELL Rail Transit to nowoczesne, bezobsługowe źródła energii oparte na technologii hydropolimerowej, które wyraźnie przewyższają tradycyjne akumulatory AGM i żelowe

Warianty produktu	Liczba pól	Max. przekrój	Napięcie zasilania AC/DC maks.	Podłączenie	Prąd znamionowy	Rozmiar
6b 6P+PE MALE INSERT 16A 500V/UL Nr produktu: 7306.6103.0 Skopiowano	6	2,5 mm²	500 V	Przyłącze śrubowe	16 A	6B
10B 10P+PE MALE INSERT 16A 500V Nr produktu: 7310.6104.0 Skopiowano	10			Przyłącze śrubowe		10B
16B 16P+PE MALE INSERT 16A 500V Nr produktu: 7316.6105.0 Skopiowano	16			Przyłącze śrubowe		16B
24B 24P+PE MALE INSERT 16A 500V Nr produktu: 7324.6107.0 Skopiowano	24			Przyłącze śrubowe		24B
S-E insert 16P Male screw terminal 17-32 Nr produktu: 7316.6106.0 Skopiowano	16			Przyłącze śrubowe		16B
6B 6P+PE FEMALE INSERT 16A 500V Nr produktu: 7306.6003.0 Skopiowano	6			Przyłącze śrubowe		6B
10B 10P+PE FEMALE INSERT 16A 500V Nr produktu: 7310.6004.0 Skopiowano	10			Przyłącze śrubowe		10B
16B 16P+PE FEMALE INSERT 16A 500V Nr produktu: 7316.6005.0 Skopiowano	16			Przyłącze śrubowe		16B
24B 24P+PE FEMALE INSERT 16A 500V Nr produktu: 7324.6007.0 Skopiowano	24			Przyłącze śrubowe		24B
S-E 16P+PE FEMALE INSERT 17-32 Nr produktu: 7316.6006.0 Skopiowano	16			Przyłącze śrubowe		16B
S-EP INSERT 16P MALE PUSH-IN Nr produktu: 7316.5963.0 Skopiowano	16					16B
0936010295 S-EP INSERT 24P MALE PUSH-IN Nr produktu: 7324.5965.0 Skopiowano	24					24B
S-EP INSERT 16P FEMALE PUSH-IN Nr produktu: 7316.5863.0 Skopiowano	16					16B
16B S-ES INS. 16P FEMALE SPRING 16A 500V Nr produktu: 7316.5853.0 Skopiowano	16			Zacisk sprężynowy		16B
16B S-ES INSERT 16P MALE SPRING 16A 500V Nr produktu: 7316.5953.0 Skopiowano	16			Zacisk sprężynowy		16B
10B 42P+PE MALE INSERT 10A 250V Nr produktu: 7142.4146.0 Skopiowano	42			Zaciskane		42B
10B 42P+PE FEMALE INSERT 10A 250V Nr produktu: 7142.4046.0 Skopiowano	42			Zaciskane		42B

CZUJNIKI I ENKODERY

SYGNALIZACJA I OŚWIETLENIE

ZŁĄCZA, KABLE I OBUDOWY

KOMPONENTY DO POJAZDÓW SPECJALNYCH

AKUMULATORY

KONTROLA, STEROWANIE I ZASILANIE

SZAFY STEROWNICZE I OSPRZĘT ŁĄCZENIOWY

KOMUNIKACJA PRZEMYSŁOWA I IIOT

KOMPONENTY DLA PRZEMYSŁU KOLEJOWEGO

KOMPONENTY BEZPIECZEŃSTWA

RADARY BEZPIECZEŃSTWA

CZYTNIKI KODÓW KRESKOWYCH

CZUJNIKI DO AUTOMATYKI DRZWIOWEJ

APARATURA KONTROLNO-POMIAROWA

PRZEPŁYW I POZIOM

ZAWORY PROCESOWE I AKCESORIA

KOMPONENTY PNEUMATYKI I PODCIŚNIENIA

SILNIKI I PRZEKŁADNIE

ELEKTRONIKA NAPĘDOWA

TECHNIKA LINIOWA

Wtyczka

Gniazdo

Dane techniczne

Wybrany wariant produktu

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Opis produktu

Wtyczka

Gniazdo

Dane techniczne

Akcesoria

Powiązane

Od teraz klawiatura KSGE103 spełnia normę IEC60945!

Bezpiecznie w ruchu. Ochrona kabli w transporcie kolejowym

Aignep S.p.A dokonuje akwizycji działu pneumatyki firmy Univer

S3N firmy Datasensing – miniaturowy czujnik fotoelektryczny o maksymalnej wydajności

System CLIMATE AIR+ do pomiaru wilgotności i temperatury w obiektach wielkopowierzchniowych

Discover DRY CELL Rail Transit – Nowa jakość w zasilaniu pojazdów szynowych

Wybrany wariant
