Komponenty modułowe do rozdzielnic niskiego napięcia od ISKRA
ISKRA d.o.o. to słoweński producent komponentów elektrycznych. Nieprzerwanie od blisko 80 lat produkuje w Europie wysokiej jakości wyroby, które sprzedawane są na całym świecie. Aktualnie funkcjonuje 10 zakładów produkcyjnych: 5 w Słowenii, 3 w Chorwacji i po jednym w Macedonii oraz Bośni i Hercegowinie.
Nowości
Zautomatyzowana produkcja pozwala na wytworzenie tysięcy sztuk komponentów dziennie. Częścią procesu produkcyjnego jest kontrola jakości, która pozwala na wykrycie wadliwych wyrobów. Każda sztuka jest oznaczana kodem QR, co pozwala na prześledzenie pełnego procesu produkcji.
Firma OEM Automatic jest dystrybutorem komponentów ISKRA dedykowanych do rozdzielnic niskiego napięcia. W tym artykule przedstawimy modułowe rozwiązania, które są w ofercie.

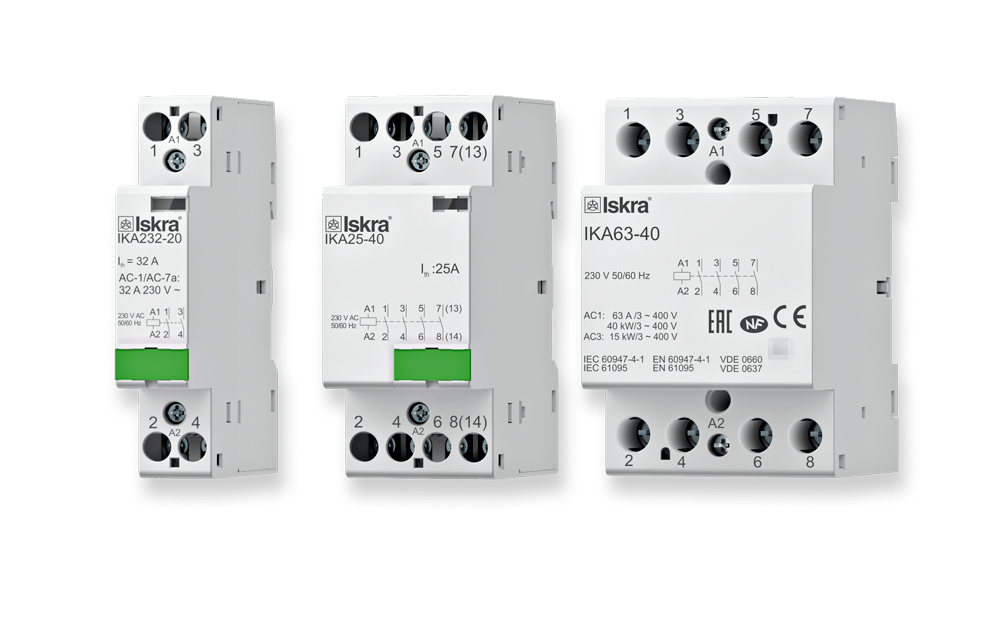

1. Styczniki modułowe
Styczniki instalacyjne to najbardziej wszechstronne urządzenia łączeniowe do stosowania we wszystkich rodzajach aplikacji. W systemach elektrycznych zapewniają niezawodne, bezpieczne i wydajne zarządzanie urządzeniami. Znajdują zastosowanie przy sterowaniu silnikami, grzałkami elektrycznymi czy oświetleniem.
- Seria IKA – styczniki modułowe o prądach znamionowych od 20 do 63 A, gdzie cewka sterowana jest napięciem AC.
- Seria IKD i IK - styczniki modułowe o prądach znamionowych od 20 do 63 A, gdzie cewka sterowana jest napięciem AC/DC. Ten wariant charakteryzuje się niemal bezgłośną pracą w momencie przełączania cewki (hum-free).
Możliwe napięcia sterowania cewki w zależności od serii stycznika.
- IKA: 12, 24, 110, 230, 400 V AC
- IKD / IK: 12, 24, 48, 110, 115, 120, 230/220 V AC/DC

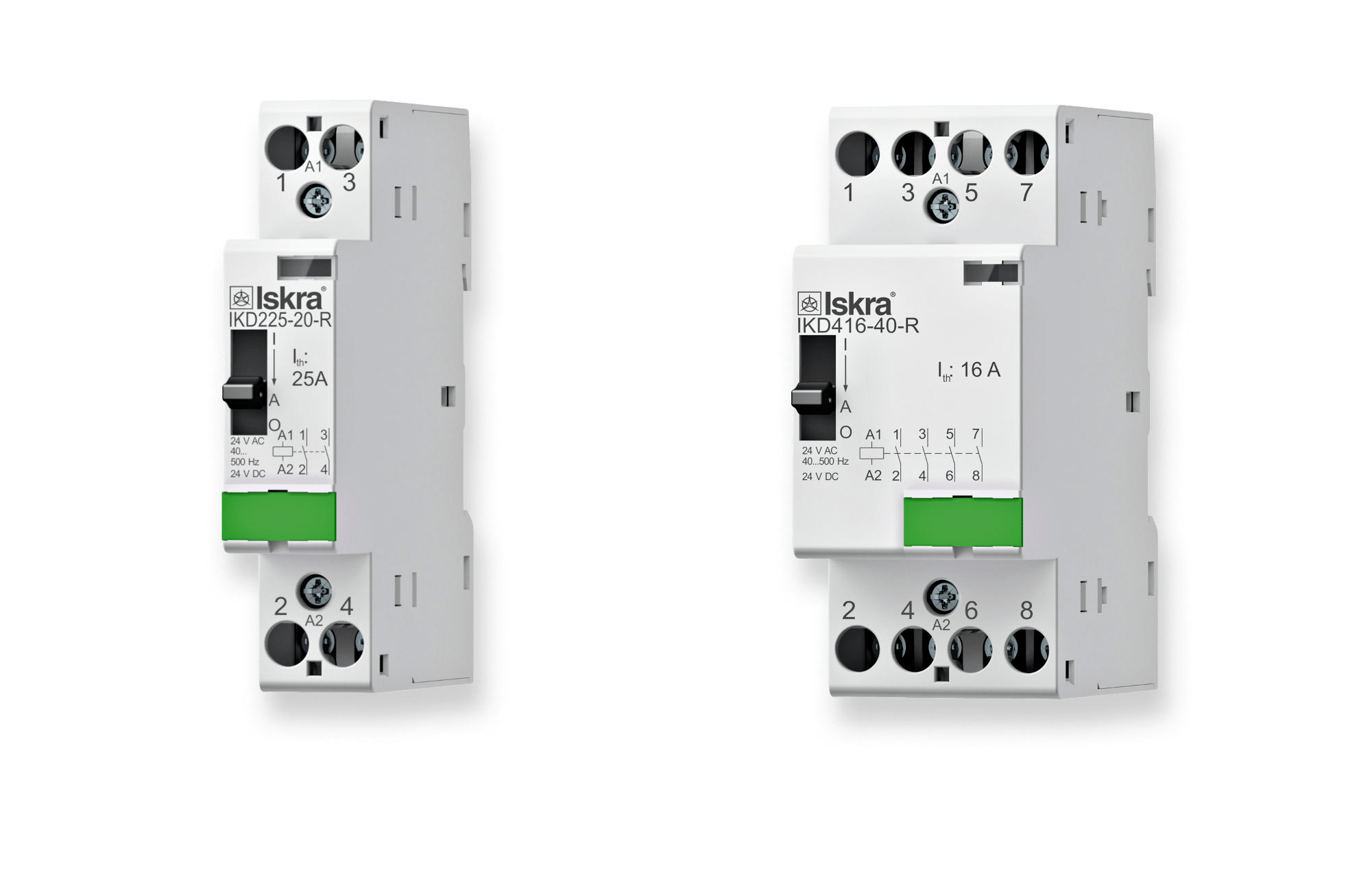

2. Styczniki modułowe ze sterowaniem ręcznym
Ulepszone styczniki instalacyjne z funkcją sterowania ręcznego. Posiadają wbudowany przełącznik do wyboru trzech trybów pracy, gdzie:
- Tryb A – odpowiada za normalną pracę stycznika. Jest to tryb automatyczny.
- Tryb 0 – całkowite wyłączenie stycznika
- Tryb I – włączenie stycznika, bez podania napięcia sterowania na cewkę. W przypadku przyłożeniu napięcia sterującego do cewki dźwignia automatycznie ustawia się w pozycji A
Wybór trybu umożliwia testowanie układu przed uruchomieniem instalacji, co jest to bardzo przydatne podczas prac konserwacyjnych.
- Seria IKA-R – styczniki modułowe z dźwignią o prądach znamionowych od 20 do 63 A. Sterowanie cewką jest przez podanie napięcia AC lub przy użyciu przełącznika.
- Seria IKD-R – styczniki modułowe z dźwignią o prądach znamionowych od 20 do 32 A. Sterowanie cewką jest przez podanie napięcia AC/DC lub przy użyciu przełącznika.
Możliwe napięcia sterowania cewki w zależności od serii stycznika.
- IKA-R: 12, 24, 110, 230, 400 V AC
- IKD-R: 12, 24, 48, 110, 115, 120, 230/220 V AC/DC

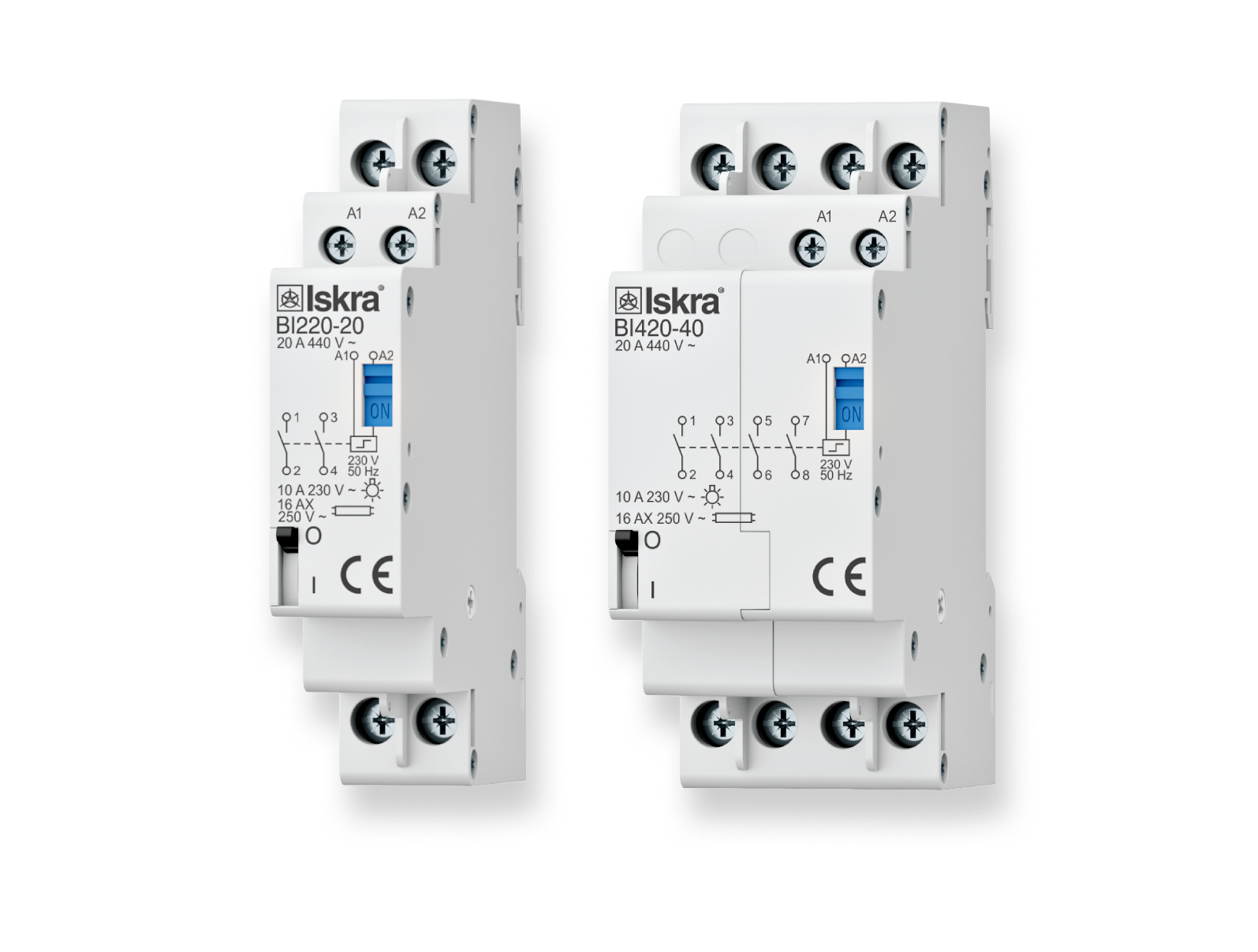

3. Przełączniki bistabilne
Przełączniki bistabilne to urządzenia przełączające, które nie pobierają prądu w stanie załączonym i charakteryzują się bardzo niskim poborem mocy na biegun. Pobór prądu występuje jedynie w chwili przełączania cewki sterującej. W celu rozłączenia układu wykonawczego, należy podać ponownie sygnał sterujący na cewkę.
- Seria BI – przełączniki bistabilne o prądach znamionowych od 20 do 80 A. W ofercie są warianty mające od 1 do aż 8 obwodów wykonawczych.
- Seria BICOM – seria przełączników bistabilnych z modułami komunikacji. Dostępne są warianty z komunikacją CAN, Modbus-RTU, I/O i IR.
Przełączniki bistabilne w ofercie ISKRA są dostępne z wieloma wariantami sterowania.
Załączenie BI/BICOM następuje przez podanie napięć: 8, 12, 24, 48, 120, 230, 240 V AC 12, 24, 48, 110, 220 V DC
4. Rozłączniki izolacyjne
Wyłączniki izolacyjne stosowane są jako wyłączniki główne w skrzynkach rozdzielczych lub jako wyłączniki pojedynczych obwodów elektrycznych.
- Seria RV50 – rozłączniki do obsługi prądów znamionowych 20, 32, 40, 63, 80 lub 100 A.
- Dostępne w konfiguracjach 1, 2, 3 lub 4- polowych.

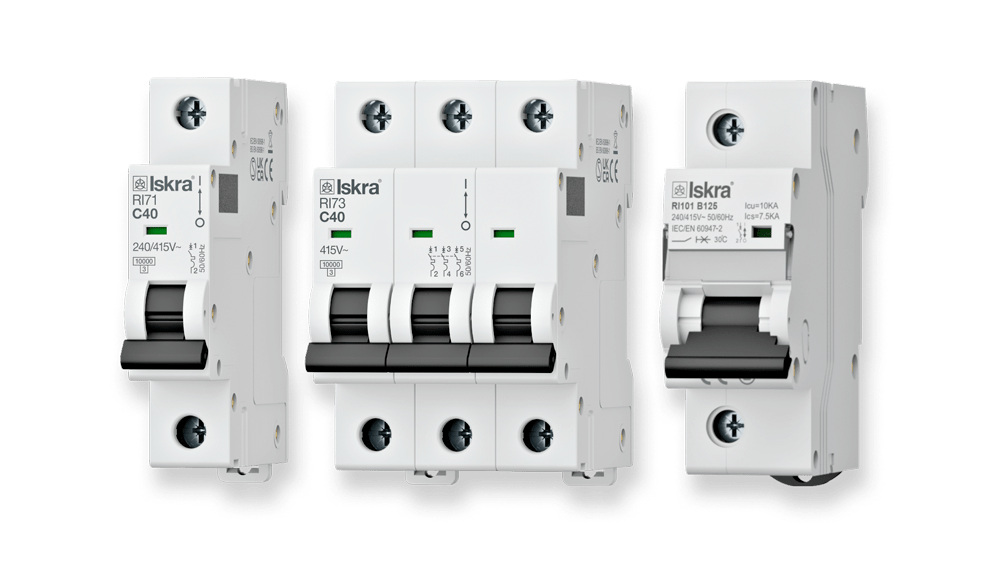

5. Wyłączniki nadprądowe
Wyłącznik nadprądowy to urządzenie elektryczne chroniące obwód przed przeciążeniem i zwarciem poprzez automatyczne przerwanie przepływu prądu w momencie, gdy jego wartość przekroczy bezpieczny poziom.
- Seria RI50 – wyłączniki AC o wytrzymałości zwarciowej 6 kA.
- Obsługiwane prądy znamionowe od 0,5 do 63 A o charakterystykach B i C.
- Dostępne w konfiguracjach 1, 1+N, 2, 3, 3+N lub 4- polowych.
- Seria RI70 – wyłączniki AC o wytrzymałości zwarciowej 10 kA.
- Obsługiwane prądy znamionowe od 6 do 63 A o charakterystykach B, C i D.
- Dostępne w konfiguracjach 1, 1+N, 2, 3, 3+N lub 4- polowych.
- Seria RI70J – wyłączniki DC o wytrzymałości zwarciowej 10 kA.
- Obsługiwane prądy znamionowe od 1 do 63 A o charakterystyce C.
- Dostępne w konfiguracjach 1, 2, 3 lub 4- polowych.
- Seria RI110 – wyłączniki AC o wytrzymałości zwarciowej 10 kA.
- Obsługiwane prądy znamionowe 80, 100 lub 125 A o charakterystykach B lub C.
- Dostępne w konfiguracjach 1, 1+N, 2, 3, 3+N lub 4- polowych.

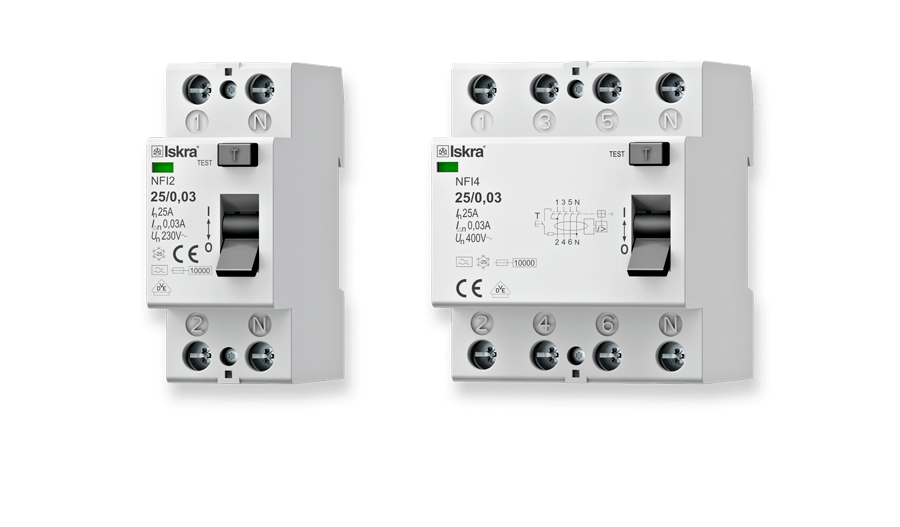

6. Wyłączniki różnicowoprądowe
Wyłącznik różnicowoprądowy chroni przed porażeniem prądem, wyłączając zasilanie w przypadku wykrycia prądu różnicowego. Dodatkowo, zapobiega uszkodzeniom sprzętu i pożarom, które mogą wyniknąć z prądów upływowych.
- Seria AFI - wyłącznik typu AC, wrażliwy wyłącznie na prądy przemienne sinusoidalne.
- Prądy znamionowe: 25, 40, 63 A
- Prądy różnicowe: 30, 300, 500 mA
- Seria NFI – wyłącznik typu A, wrażliwy na prądy przemienne sinusoidalne i pulsujące prądy stałe.
- Prądy znamionowe: 16, 25, 40, 63, 80, 100 A
- Prądy różnicowe: 10, 30, 100, 300, 500 mA
- Seria NFIF - wyłącznik typu F, wrażliwy na prądy przemienne sinusoidalne, pulsujące prądy stałe oraz prądy upływowe o mieszanych częstotliwościach.
- Prądy znamionowe: 16, 25, 40, 63, 80, 100 A
- Prądy różnicowe: 30, 100, 300, 500 mA
- Seria NFIB - wyłącznik typu B, wrażliwy na prądy resztkowe jak typ F, a także na prądy resztkowe DC o gładkim przebiegu, prądy resztkowe DC, które mogą powstawać w obwodach prostowniczych, oraz prądy resztkowe AC o wysokiej częstotliwości
- Prądy znamionowe: 25, 40, 63, 80 A
- Prądy różnicowe: 30, 100, 300, 500 mA
- Seria FI4-EV – wyłącznik dedykowany do ładowarek pojazdów elektrycznych, zgodny z normą IEC 62955.

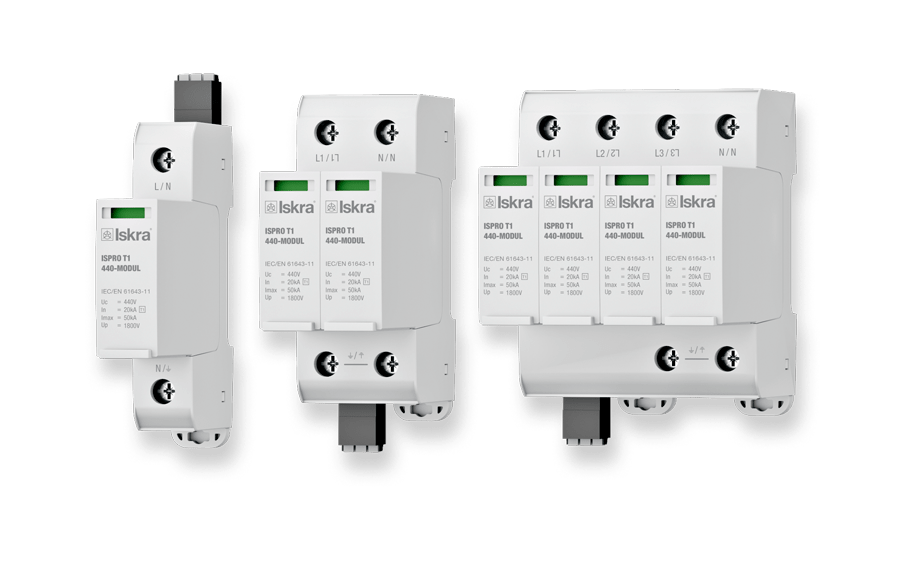

7. Ograniczniki przepięć
Ograniczniki przepięć (SPD) Typu 1 i Typu 2 to urządzenia zabezpieczające instalacje elektryczne przed nagłymi wzrostami napięcia. SPD Typu 1 chronią przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi (np. od pioruna), podczas gdy SPD Typu 2 chronią przed przepięciami indukowanymi i łączeniowymi, np. podczas przełączania urządzeń w sieci. Ograniczniki te są kluczowe dla ochrony wrażliwego sprzętu elektronicznego, a system ochrony przeciwprzepięciowej często wymaga połączenia obu typów dla zapewnienia wielostopniowej ochrony.
Ograniczniki ISKRA z serii ISPRO są zaprojektowane z myślą o niezawodności i wydajności w zastosowaniach przemysłowych, komercyjnych i mieszkaniowych. Niezależnie od tego, czy chodzi o główne rozdzielnice, podrozdzielnice, czy systemy fotowoltaiczne, rozwiązania ISPRO działają z myślą o maksymalnym bezpieczeństwie.
- Seria ISPRO T1 (SPD typu 1) – zaprojektowane do ochrony pierwotnej na poziomie linii dystrybucyjnej. Zapewniają duże rozproszenie energii, chroniąc przed bezpośrednimi uderzeniami pioruna i wysokimi prądami udarowymi. Dostępne także ISPRO T1-LH o kompaktowych wymiarach.
- Sprzęty kombinowane ISPRO T1+T2 (SPD typu 1+2) – rozwiązania hybrydowe zapewniające zarówno ochronę pierwotną (typ 1), jak i wtórną (typ 2), dzięki czemu idealnie nadają się do lokalizacji wymagających pojedynczego urządzenia do pełnej ochrony przeciwprzepięciowej.
- Seria ISPRO T2 (SPD typu 2) – zaprojektowane do podrozdzielnic i urządzeń końcowych, oferują niezawodną ochronę przed przepięciami łączeniowymi i pośrednimi przepięciami piorunowymi.
- Seria ISPRO PV (ochrona przeciwprzepięciowa dla systemów fotowoltaicznych) – specjalnie zaprojektowane do instalacji PV, zapewniając ochronę obwodów prądu stałego przed przepięciami w zastosowaniach fotowoltaicznych.
