Opublikowane 2022-11-17

Przepusty kablowe i dławiki KDS Click

Akademia OEM

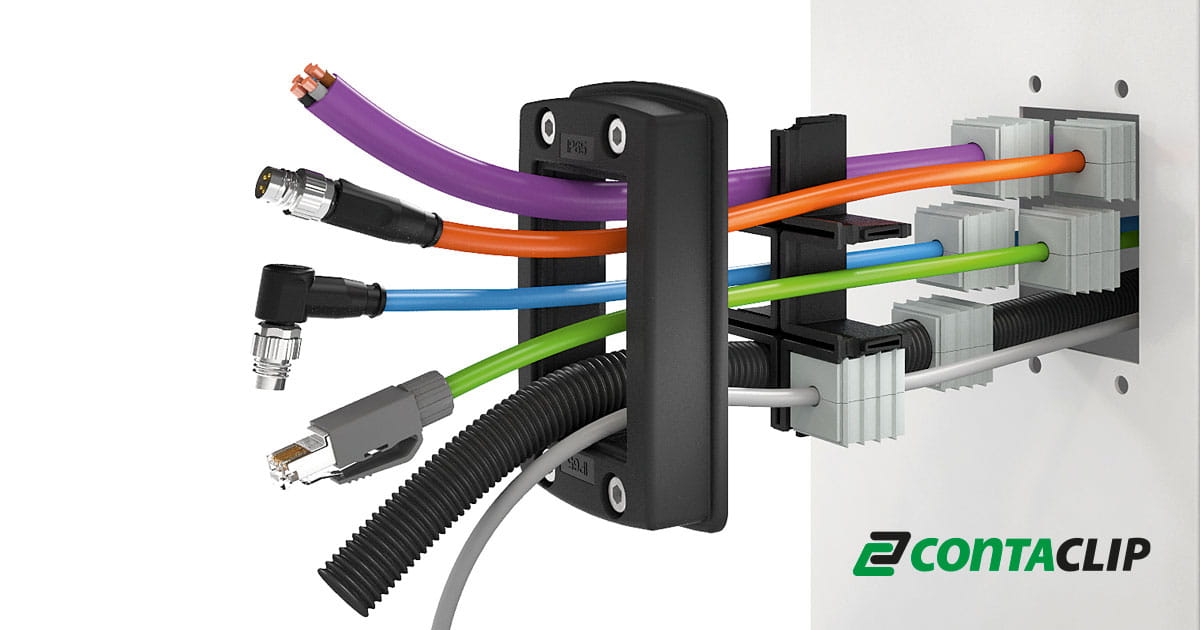

Tylko 3 elementy, a tak wiele możliwości. Tak w skrócie można by określić modułowy system przepustów kablowych KDSClick produkowany przez niemiecką firmę Conta-Clip.

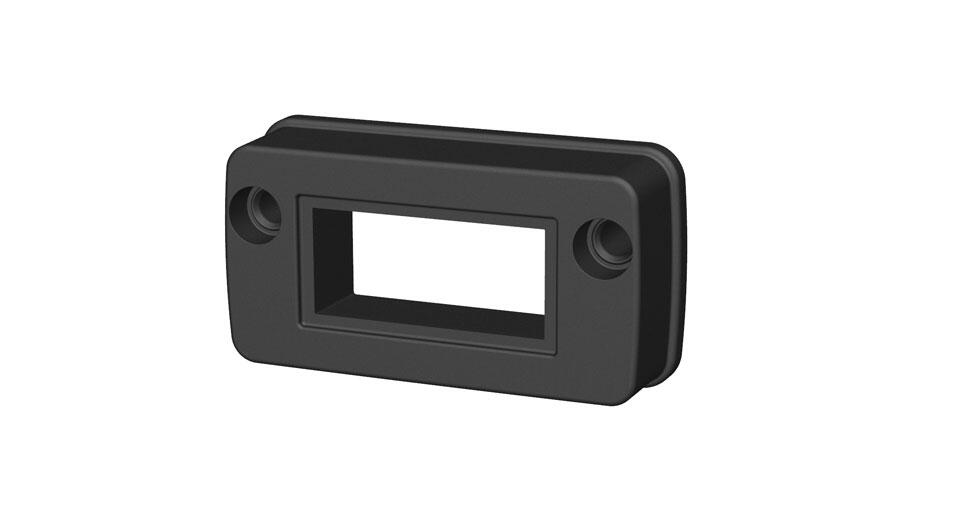

System składa się z trzech głównych elementów: ramki, wkładów i modułów uszczelniających. Ramka jest jednoczęściowa, wykonana z poliamidu 6.6 (klasa palności V0) wzmocnionego włóknem szklanym, przez co jest bardzo lekka. Wkłady występują w dwóch wielkościach. Przy montażu wystarczy je zatrzasnąć w ramce (bez użycia dodatkowych narzędzi). Taki mechanizm pozwala dowolnie skonfigurować przepust, w zależności od liczby i grubości przewodów. Do dyspozycji mamy aż 82 różne moduły uszczelniające – do różnej średnicy zewnętrznej przewodów (od 2 do 33 mm), moduły z osłoną wychodzącego kabla, moduły wielootworowe (umożliwiają uszczelnienie 2 lub 4 przewodów w jednym module), na przewody płaskie do sterowników. Elementy te można przeciąć w celu przepuszczenia przewodu z zarobioną wtyczką. Niewykorzystane miejsce w ramce może być obsadzone modułem pełnym (bez otworu na przewód).

Moduły mają kształt stożkowy, dzięki czemu można je łatwo wcisnąć w ramkę, co zapewnia również niezawodne uszczelnienie przestrzeni wokół przewodu. Jeśli będzie potrzebna wymiana elementu uszczelniającego, nie jest konieczny demontaż całego przepustu. Moduł wystarczy wcisnąć do środka i w jego miejsce wcisnąć nowy – można to zrobić nawet podczas pracy urządzenia.

System można dodatkowo zabezpieczyć przed przesuwaniem się modułów za pomocą dodatkowej ramki, montowanej od wewnątrz szafy/skrzynki sterowniczej. Zapobiega to przypadkowemu wyskoczeniu modułu z przepustu w przypadku wystąpienia wibracji.

System ma wymiary standardowych wielopolowych złączy przemysłowych, jest przyjazny i wygodny w montażu.

Fakty

  • Szerokie możliwości konfiguracji
  • Szybki i łatwy montaż
  • Optymalizacja kosztów stosowania i magazynowania
  • Stopień ochrony IP65
  • Ramka i wkłady z poliamidu 6.6 (klasa palności V0)
  • Moduły szare – zakres temperatur pracy –40oC do +90oC, tworzywo TPE (UL 94 V-0)
  • Moduły czarne – zakres temperatur pracy –40oC do +120oC, tworzywo TPE (UL 94 HB)
  • Odporność na promieniowanie UV (moduły czarne)
  • Wykonane z materiałów niezawierających halogenu i silikonu



Nowa generacja dławików modułowych

Dławik modułowy stanowi uzupełnienie serii KDS – nowoczesnych przepustów kablowych.

Dławik KDS został zaprojektowany do aplikacji, w których kable – z już zarobionymi końcówkami – mogą być bez problemu przez niego przeprowadzone i uszczelnione. Takim rozwiązaniem mogą być też rozbudowane, już istniejące szafy sterownicze poprzez wymianę zwykłego dławika i przeprowadzenie przez nowy kilku kabli, bez potrzeby wiercenia dodatkowych otworów. W ofercie są dostępne dławiki w 6 standardowych rozmiarach: od M20 do M63. Co ważne, w systemie są używane te same przegrody i uszczelki co w przepustach kablowych KDS Click z naszej oferty.

Modułowe przepusty kablowe KDSClick

Jeśli materiał wideo nie odtwarza się, prosimy skorzystać z linku: https://youtu.be/XC60E0J74KM

video cannot show image

Okrągłe przepusty kablowe KDS-R

Jeśli materiał wideo nie odtwarza się, prosimy skorzystać z linku: https://youtu.be/jEST97N6io8

video cannot show image
