Opublikowane 2021-03-11

Rozwiązania firmy Ghisalba stosowane w fotowoltaice

Nowości

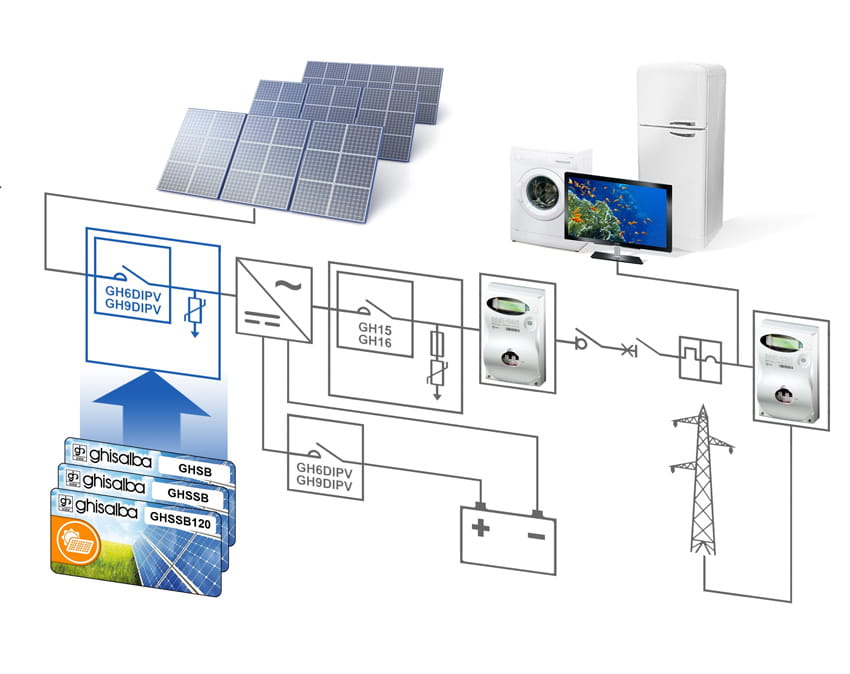

W instalacjach fotowoltaicznych sugeruje się zastosowanie dodatkowych zabezpieczeń. Jednym z takich rozwiązań są skrzynki izolujące panele fotowoltaiczne (łańcuch ogniw o napięciu 600 V DC lub 1000 V DC) od obwodu zasilania falownika.

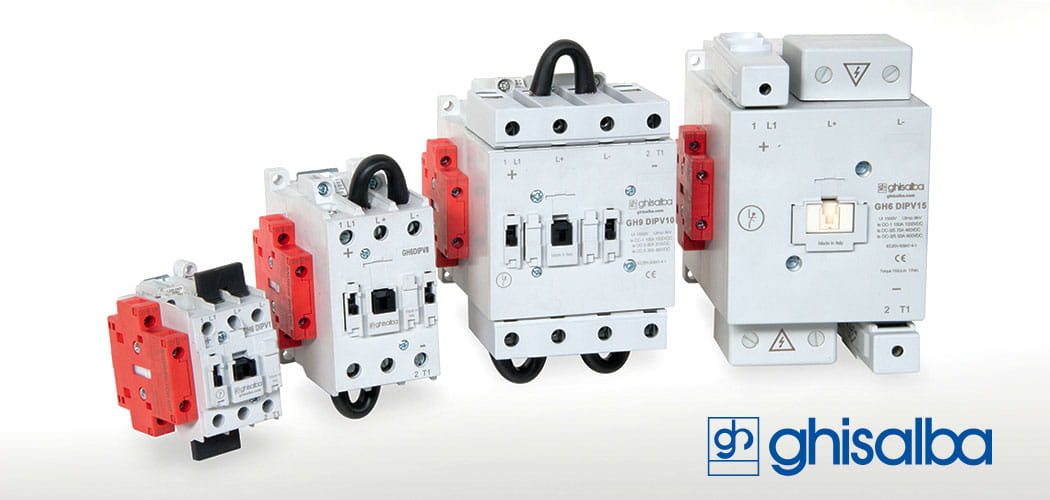

W skrzynkach izolujących stosujemy styczniki DC serii GH6 DIPV i GH9 DIPV, które dobieramy zgodnie z wielkością instalacji fotowoltaicznej.

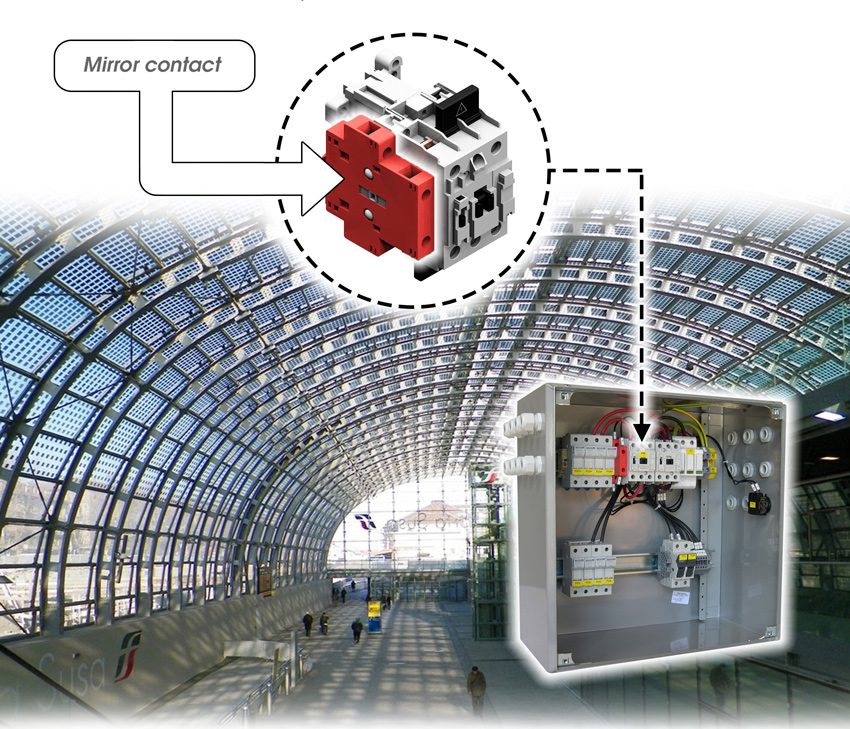

Styczniki te posiadają zintegrowany styk pomocniczy lustrzany (mirror contact), montowany od strony bocznej. Jest to styk rozwierny, który nie może być zamknięty jednocześnie z głównym stykiem zwiernym. Dzięki temu mamy możliwość monitorowania stanu załączenia styków głównych stycznika np. gdy dojdzie do ich sklejenia. Wykorzystanie takiego rozwiązania jest istotne w czasie prac serwisowych przy panelach fotowoltaicznych lub w przypadku wystąpienia pożaru.

W stycznikach serii GH6 DIPV i GH9 DIPV zastosowano skuteczny system gaszenia łuku elektrycznego, w postaci komory gaszeniowej z wydmuchem magnetycznym (magnesy trwałe).
Styczniki bezpieczeństwa serii GH6DIPV i GH9DIPV mogą być również używane do załączania baterii akumulatorów. Po stronie AC falownika możemy użyć standardowych styczników serii GH15/GH16 z oferty firmy Ghisalba.

FAKTY:

  • Styk lustrzany NC spełnia wymagania normy IEC 60947-4-1 załącznik F.
  • Wersje o zdolności łączeniowej: do 1000 A (DC-1) przy 600 V, do 450 A (DC-1) przy 1000 V
  • Kompaktowe wymiary
  • Wytrzymałość mechaniczna do 1 000 000 cykli
