Komponenty przemysłowe do rozdzielnic niskiego napięcia od ISKRA
ISKRA d.o.o. to słoweński producent komponentów elektrycznych. Nieprzerwanie od blisko 80 lat produkuje w Europie wysokiej jakości wyroby, które sprzedawane są na całym świecie. Aktualnie funkcjonuje 10 zakładów produkcyjnych: 5 w Słowenii, 3 w Chorwacji i po jednym w Macedonii oraz Bośni i Hercegowinie.
Zautomatyzowana produkcja pozwala na wytworzenie tysięcy sztuk komponentów dziennie. Częścią procesu produkcyjnego jest kontrola jakości, która pozwala na wykrycie wadliwych wyrobów. Każda sztuka jest oznaczana kodem QR, co pozwala na prześledzenie pełnego procesu produkcji.
Firma OEM Automatic jest dystrybutorem komponentów ISKRA dedykowanych do rozdzielnic niskiego napięcia. W tym artykule przedstawimy rozwiązania dedykowane do instalacji przemysłowych, które są w ofercie.
Nowości
1. Wyłączniki silnikowe
Wyłącznik silnikowy znany jest także jako termik. Ma on za zadanie zabezpieczyć maszyny przed uszkodzeniem w przypadku zwarcia, przeciążenia lub zaniku fazy. Dodatkowo zabezpieczona jest zasilająca je instalacja. Gdy wystąpi niepożądane zjawisko, zabezpieczenie natychmiast odetnie zasilanie. Termik może być też wykorzystany do bezpiecznego włączenia/wyłączenia zabezpieczonego silnika.
Dobór wyłącznika silnikowego dokonywany jest na podstawie poniższego wzoru:
Iz*1,1=Iwył
gdzie to Iz prąd znamionowy silnika a Iwył to docelowy prąd nastawy wyłącznika. Ustawiany prąd znamionowy wyłącznika nie może być mniejszy od prądu znamionowego silnika pracującego w sposób normalny.

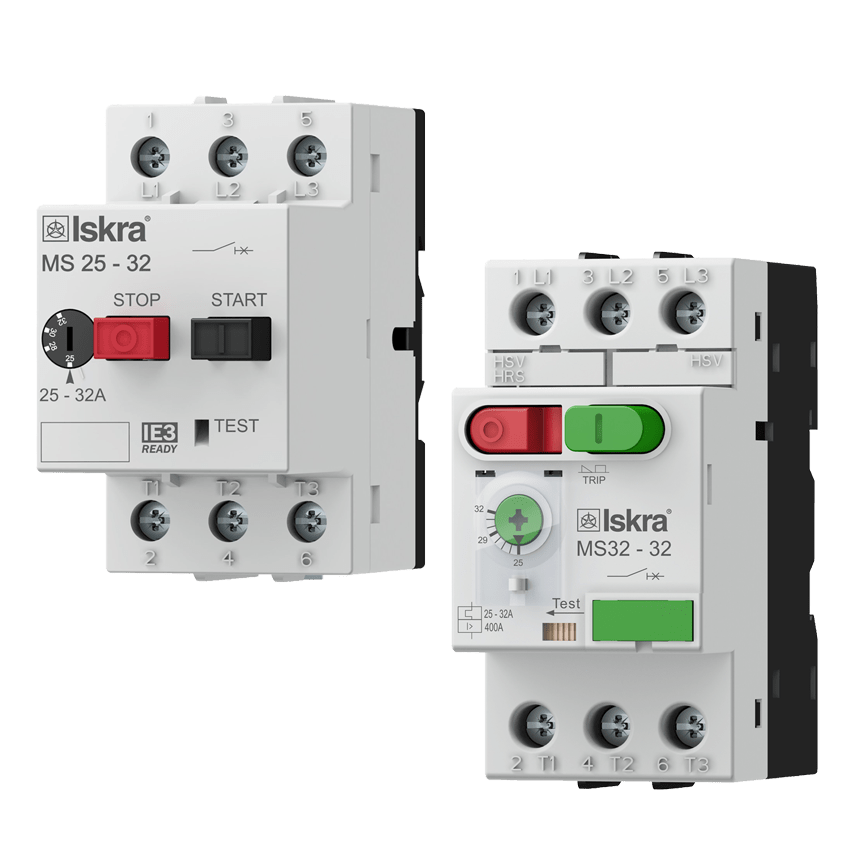

- Seria MS25 – wyłączniki silnikowe o prądach znamionowych od 0,1 do 32 A i zdolności łączeniowej do 50 kA. Posiadają wyzwalacz przeciążeniowy i zwarciowy. Występują także warianty wyłączników do silników zabezpieczonych termistorem oraz do ochrony transformatorów.
- Seria MS32 – wyłączniki silnikowe o prądach znamionowych od 0,1 do 32 A. Zdolność łączeniowa w wyłącznikach do 10 A prądu znamionowego wynosi 100 kA, przy wyższych zakresach wynosi 25 kA.
2. Styczniki miniaturowe
Stycznik to elektryczny łącznik, który służy do zdalnego załączania i wyłączania obwodów elektrycznych, szczególnie o dużym natężeniu prądu, jak np. silniki elektryczne, oświetlenie czy systemy grzewcze. Wariant miniaturowy to moduły o szerokościach 35 lub 45 mm, które z łatwością zmieszczą się w szafach sterowniczych. Styczniki dostępne są z cewkami sterującymi AC lub DC oraz w konfiguracji z czterema stykami głównymi.

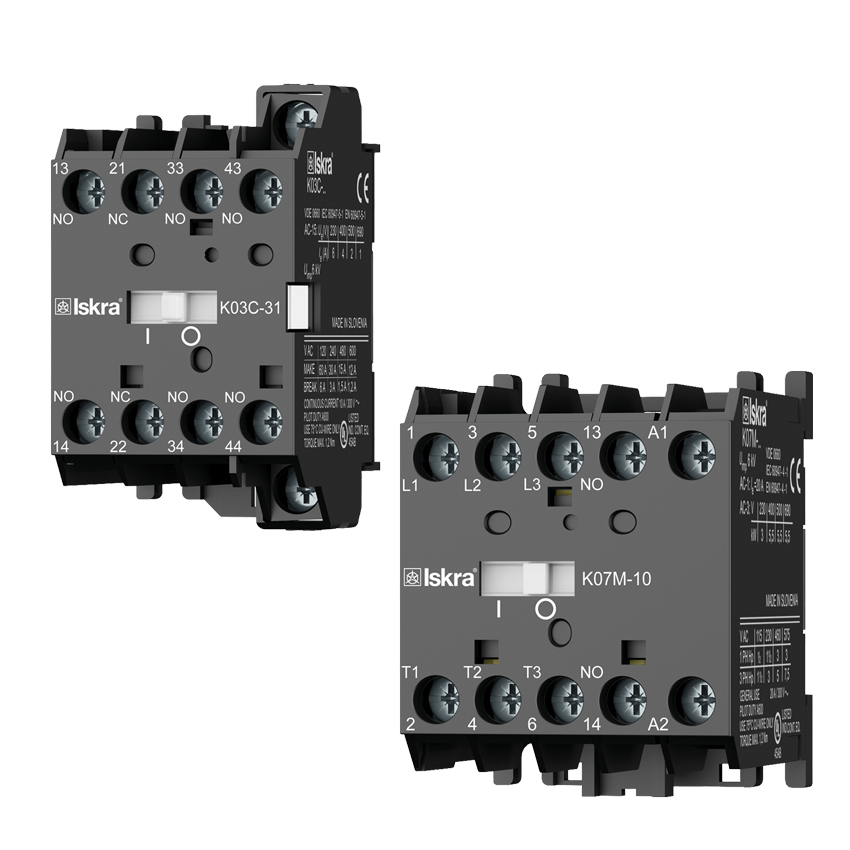

- Seria K03C – styczniki miniaturowe o prądach znamionowych do 4 A, przeznaczone do obciążeń typu AC-15. Są to tzw. styczniki przekaźnikowe. Załączanie odbywa się poprzez cewkę zasilaną napięciem AC. Moduł o szerokości 35 mm.
- Seria K03M – styczniki miniaturowe o prądach znamionowych do 8,5 A, przeznaczone do obciążeń typu AC-3. Załączanie odbywa się poprzez cewkę zasilaną napięciem AC. Moduł o szerokości 35 mm.
- Seria K07C - styczniki miniaturowe o prądach znamionowych do 4 A, przeznaczone do obciążeń typu AC-15. Są to tzw. styczniki przekaźnikowe. Załączanie odbywa się poprzez cewkę zasilaną napięciem AC lub DC. Moduł o szerokości 45 mm.
- Seria K07M – styczniki miniaturowe o prądach znamionowych do 11,3 A, przeznaczone do obciążeń typu AC-3. Załączanie odbywa się poprzez cewkę zasilaną napięciem AC lub DC. Moduł o szerokości 45 mm.
- Seria K08M – styczniki miniaturowe o prądach znamionowych do 15,5 A, przeznaczone do obciążeń typu AC-3. Załączanie odbywa się poprzez cewkę zasilaną napięciem AC lub DC. Moduł o szerokości 45 mm.
3. Styczniki przemysłowe
Styczniki mocy do sterowania obwodami elektrycznymi o wysokich natężeniach prądu. Wykorzystywane są do załączania silników oraz innych obwodów o obciążeniu rezystancyjnym, indukcyjnym czy pojemnościowym. Dostępne są z cewkami sterującymi AC lub DC oraz w konfiguracji z czterema stykami głównymi.
- Seria KNL6 – KNL38 – styczniki mocy o prądach znamionowych od 9 do 38 A, przeznaczone do obciążeń typu AC-3 (4 – 18,5 kW). Załączanie odbywa się poprzez cewkę zasilaną napięciem AC. Charakteryzują się wysoką niezawodnością styku przy niskich napięciach czy dużą wytrzymałością elektryczną i mechaniczną.
- Seria KNL6G – KNL38G – styczniki mocy o prądach znamionowych od 9 do 38 A, przeznaczone do obciążeń typu AC-3 (4 – 18,5 kW). Załączanie odbywa się poprzez cewkę zasilaną napięciem DC. Moduły występują w szerokościach 45 i 54 mm a ze względu na zastosowanie rezystora podciągającego występują z 3 stykami głównymi.
- Seria KNL43 – KNL75 – styczniki mocy o prądach znamionowych od 43 do 70 A, przeznaczone do obciążeń typu AC-3 (22 – 37 kW). Załączanie odbywa się poprzez cewkę zasilaną napięciem AC. Charakteryzują się wysoką niezawodnością styku przy niskich napięciach czy dużą wytrzymałością elektryczną i mechaniczną wraz z wysoką zdolnością przełączania.
- Seria KNN80 – KNN860 – styczniki mocy o prądach znamionowych od 80 do 860 A, przeznaczone do obciążeń typu AC-3 (37 – 500 kW). Załączanie odbywa się poprzez cewkę zasilaną napięciem AC lub AC/DC. Idealne do szczególnie wymagających zastosowań, zapewniają trwałość i elastyczność w wymagających środowiskach przemysłowych.

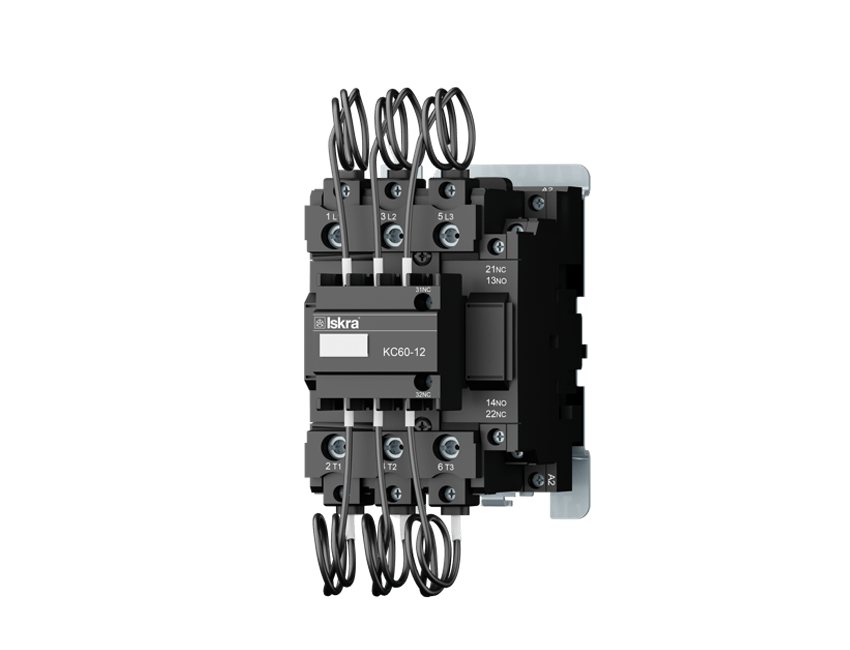

4. Styczniki do łączenia baterii kondensatorów
Styczniki do łączenia baterii kondensatorów to specjalne łączniki przeznaczone do kompensacji mocy biernej, które dzięki zastosowaniu wczesnego zadziałania styków i rezystorów ograniczających, tłumią udar prądu łączeniowego, chroniąc kondensatory i system przed uszkodzeniami, przepięciami oraz nadmiernym nagrzewaniem.
- Seria KCK – styczniki o znamionowej mocy biernej od 20 do 75 kVar, przeznaczone do obciążeń AC-6b.
Zapewniają bezpieczeństwo minimalizując ryzyko powstania niebezpiecznych napięć oraz oszczędzają energię zmniejszając straty mocy w trybie załączonym.
5. Wyłączniki mocy
Wyłączniki mocy to elementy zaprojektowane w celu ochrony obwodów przed zagrożeniami związanymi z przetężeniami, takimi jak zwarcia i przeciążenia. Są stosowane także jako główne wyłączniki w dużych budynkach mieszkalnych i komercyjnych, a także w obiektach przemysłowych. Znajdują zastosowanie przy ochronie maszyn i urządzeń o krytycznym znaczeniu, do niezawodnej dystrybucji energii oraz w systemach energii odnawialnej do ochrony instalacji, takich jak elektrownie fotowoltaiczne i wiatrowe.
- Seria MOD – wyłącznik mocy do prądów znamionowych od 40 do 1250 A. Występują w wariantach trzy- lub czterobiegunowych. Wytrzymałość zwarciowa do 85 kA.
- Seria MOD LCD – wyłącznik mocy z wyświetlaczem LCD do prądów znamionowych od 16 do 400 A. Występują w wariantach trzy- lub czterobiegunowych. Wytrzymałość zwarciowa do 100 kA. Ta wersja charakteryzuje się możliwością zdalnego monitorowania i sterowania wyłącznikami.
