Opublikowane 2023-08-31

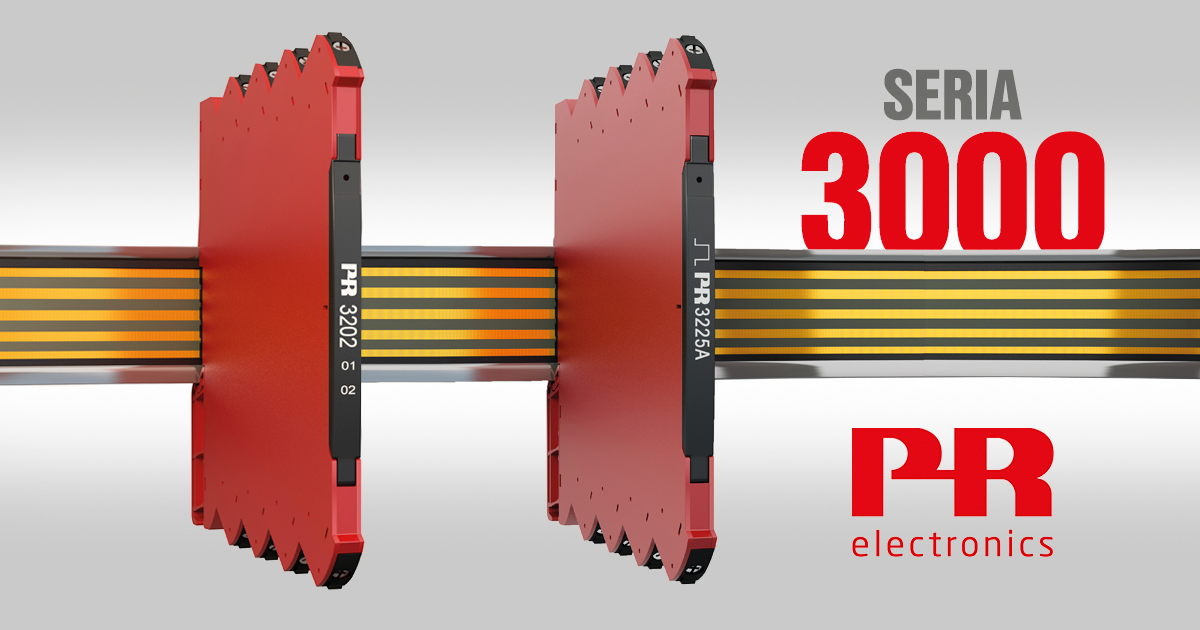

Moduły serii 3000 do pracy z sygnałami częstotliwościowymi

Seria 3000 od firmy PR Electronics to moduły cechujące się wysoką dokładnością przetwarzanych sygnałów w pełnym zakresie, szybkim czasem odpowiedzi oraz wąską obudową, która ma zaledwie 6,1 mm.

Dodatkowo wysoki poziom izolacji galwanicznej pomiędzy każdym z kanałów oraz wyjątkowa odporność na zakłócenia elektromagnetyczne EMC pozwala na zastosowanie serii 3000 w wymagających środowiskach. W ostatnich miesiącach serię uzupełniły dwa moduły o oznaczeniach 3202 i 3225. Pozwalają one na pracę z sygnałami częstotliwościowymi. Dzięki temu seria 3000 stała się kompletna i znajdzie zastosowanie w jeszcze większej liczbie aplikacji.

Nowości

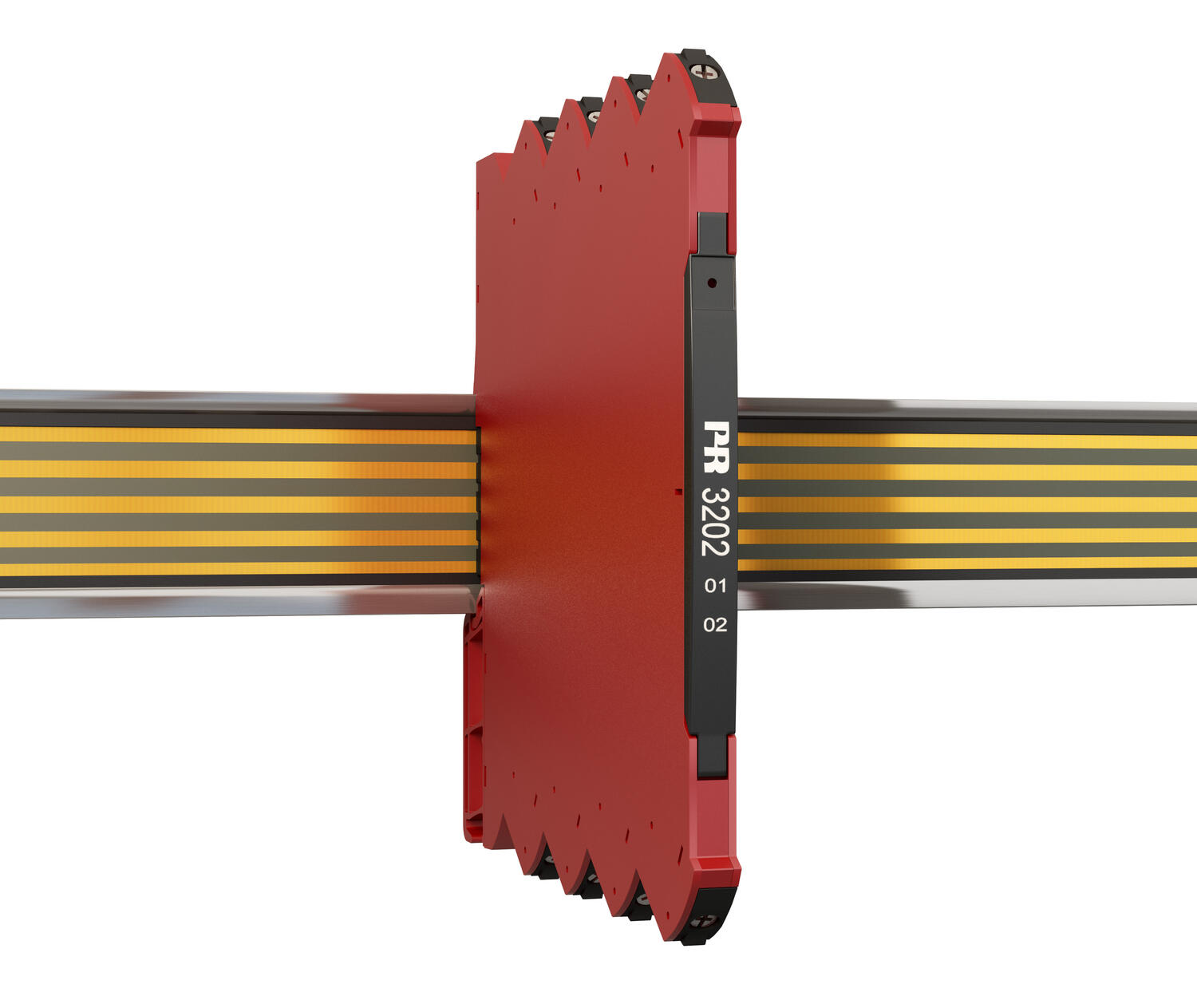

Moduł 3202

Pełni funkcję splittera sygnałów cyfrowych (powiela sygnał wejściowy na dwa takie same) lub pracuje jako przetwornik sygnału wraz z detekcją błędu na linii sygnału wejściowego.

Detekcja obejmuje wykrycie przerwania obwodu oraz zwarcie. Dzięki dwóm wyjściom informacja o błędzie jest niezależna od procesu konwersji sygnału. Wariant 3202A1 posiada na wyjściu przekaźniki półprzewodnikowe (częstotliwość przełączania 5 kHz); 3202A2 – przekaźniki elektromagnetyczne. Moduł 3202 może być stosowany np. do podłączania czujników Namur do kart wejściowych w sterownikach NPN/PNP czy w funkcji splittera.

Fakty

  • Wejście: czujniki Namur, NPN, styk przekaźnika
  • Wyjście: 2 x NPN/2 x przekaźnik
  • Czas odpowiedzi: wyjście NPN: 0,1 ms | wyjście przekaźnikowe: 25 ms

Moduł 3225

Przetwornik sygnałów o wysokich częstotliwościach, które mogą dochodzić do 100 kHz.

Dostępne są dwie wersje tego modułu, które różnią się rodzajem sygnału wyjściowego. Moduł 3225A pozwoli uzyskać na wyjściu sygnał analogowy (prądowy 4–20 mA lub 0–10 V DC). 3225A może być stosowany do przetwarzania impulsów pochodzących z czujników prędkości na sygnał analogowy. Moduł 3225B posiada na wyjściu przekaźnik, który może pełnić funkcję alarmu, np. przekroczenia zadanego progu częstotliwości wejściowej.

Fakty

  • Wejście: czujniki Namur, NPN, PNP, tachometryczny, TTL, styk przekaźnika
  • Wyjście: sygnał prądowy 4–20 mA/napięciowy 0–10 V lub przekaźnik
  • Zakres częstotliwości wejściowej: 0,001 Hz–100 kHz
  • Czas odpowiedzi: < 30 ms

Powiązane produkty

Przetwornik częstotliwości serii 3000
PR ELECTRONICS

Przetwornik częstotliwości serii 3000

  • Przetwornik częstotliwości do 100 kHz
  • Opcja splittowania sygnału
  • Izolacja galwaniczna 2,5 kV AC
  • Szerokość 6,1 mm
  • Możliwość stosowania w strefie niebezpiecznej 2
