CrossBoard 800 A – bezkompromisowa dystrybucja energii
CrossBoard 800 A firmy Wöhner to modułowy system dystrybucji energii prądu przemiennego przeznaczony do przemysłowych rozdzielnic elektrycznych. Można go traktować jak szynę główną i wszystkie jej komponenty w jednym systemie, gotową do szybkiego montażu.
System bazuje na sprawdzonych rozwiązaniach technologicznych poprzednich generacji, rozwijając je i skalując do zastosowań o wyższych wymaganiach – zarówno pod względem obciążalności prądowej, jak i warunków eksploatacyjnych.
To kolejny etap ewolucji systemu CrossBoard, który zdobył uznanie dzięki szybkiemu montażowi, wysokiemu poziomowi bezpieczeństwa oraz beznarzędziowej instalacji komponentów. Nowa wersja umożliwia realizację dystrybucji energii dla prądów znamionowych do 800 A, przy zachowaniu ergonomii obsługi i prostoty integracji.
NowościPlug & Play – także w najbardziej wymagających aplikacjach

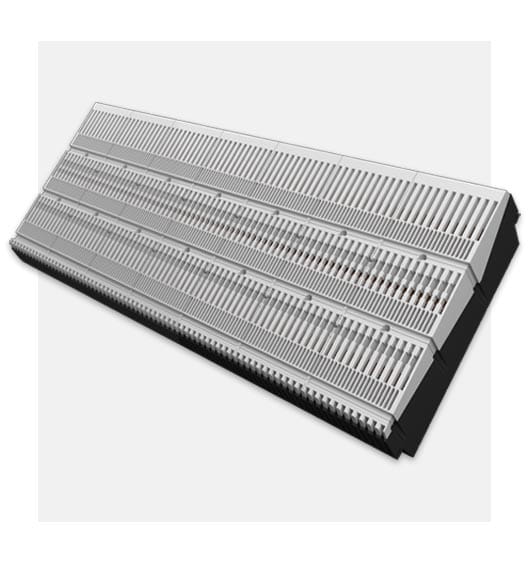

Nowa szyna hybrydowa stanowi serce systemu CrossBoard 800 A, łącząc dwie sprawdzone technologie:
- Dla prądów do 250 A stosowane jest opatentowane złącze wtykowe firmy Wöhner, umożliwiające szybki i beznarzędziowy montaż komponentów poprzez mechanizm zatrzaskowy.
- Dla wyższych prądów – do 800 A – wykorzystywane są wytrzymałe połączenia zaciskowe montowane bezpośrednio na szynie.
Dzięki temu możliwe jest jednoczesne stosowanie aparatów o niskim i wysokim natężeniu prądowym w obrębie jednej szyny – bez konieczności użycia adapterów. Rozwiązanie to optymalizuje czas montażu, oszczędza miejsce i materiały oraz pozwala elastycznie dostosować system do zmieniających się wymagań.
Out-of-the-box – gotowy do natychmiastowej instalacji
CrossBoard 800 A dostarczany jest jako w pełni zmontowany system, gotowy do instalacji. Moduły CRITO firmy Wöhner pozwalają na jednoczesne podłączenie zasilania od strony tylnej i mechaniczne zamocowanie szyny w jednym etapie montażowym.
Konstrukcja systemu umożliwia uzyskanie do 160 mm dodatkowej przestrzeni od frontu, którą można efektywnie wykorzystać na kolejne aparaty. Przekłada się to na redukcję nakładu pracy, optymalizację przestrzeni w rozdzielnicy oraz ograniczenie wpływu na środowisko.
Rozbudowa w oparciu o istniejące rozwiązania
Jednym z najważniejszych atutów systemu CrossBoard jest pełna kompatybilność z poprzednim systemem. Wszystkie komponenty przeznaczone dla systemów o prądzie do 250 A mogą być bezpośrednio integrowane z nowym systemem 800 A.
Pozwala to na kontynuowanie eksploatacji dotychczasowych rozwiązań Wöhner przy jednoczesnym rozszerzeniu systemu o nowe, wysokoprądowe moduły – bez konieczności stosowania dodatkowych adapterów czy modyfikacji konstrukcyjnych.
Dlaczego przemysł wybiera CrossBoard 800 A
Bezpieczeństwo
CrossBoard 800 A jest w pełni chroniony przed dotykiem zgodnie z klasą IP20 – zarówno od frontu, jak i od tyłu. System spełnia normy DIN EN IEC 61439 oraz UL 508. Przy dodatkowych komponentach możemy uzyskać IP40.
Globalny standard
System CrossBoard jest certyfikowany zgodnie z normami IEC, UL oraz CCC, zapewniając jednolitą i sprawdzoną platformę działającą na wszystkich głównych rynkach. Jest to rozwiązanie idealne dla projektów międzynarodowych.
Szybki i efektywny montaż
CrossBoard 800 A dostarczany jest w pełni zmontowany. Zasilanie tylne oraz mocowanie mechaniczne realizowane są w jednym etapie dzięki modułom CRITO, co redukuje czas instalacji, ogranicza nakład pracy i minimalizuje ryzyko błędów montażowych.
Łatwość obsługi na każdym etapie
Praca z systemem CrossBoard 800 A jest prosta – od planowania, przez instalację, aż po konserwację. Szyna jest jednym numerem katalogowym, nie jest konieczne wykonywanie obliczeń zwarciowych, a wszystkie komponenty montuje się całkowicie beznarzędziowo.
Elastyczny i przyszłościowy
Dzięki szynie hybrydowej możliwe jest wykorzystanie zarówno komponentów z wcześniejszych systemów CrossBoard, jak i nowych modułów o prądzie do 800 A, całkowicie bez potrzeby stosowania adapterów. Rozwiązanie to pozwala oszczędzić czas i koszty, jednocześnie zwiększając elastyczność systemu i jego przygotowanie na przyszłe wymagania.
Kompaktowa moc
Pomimo wysokiego prądu znamionowego, CrossBoard 800 A pozostaje kompaktowy. Wysokość szyny wynosi 200 mm, a dostępne szerokości mieszczą się w przedziale 500–1100 mm, co umożliwia łatwe dopasowanie do standardowych szaf sterowniczych. Zasilanie tylne dodatkowo uwalnia cenną przestrzeń po stronie frontowej, pozwalając na efektywne wykorzystanie całej szerokości szafy.

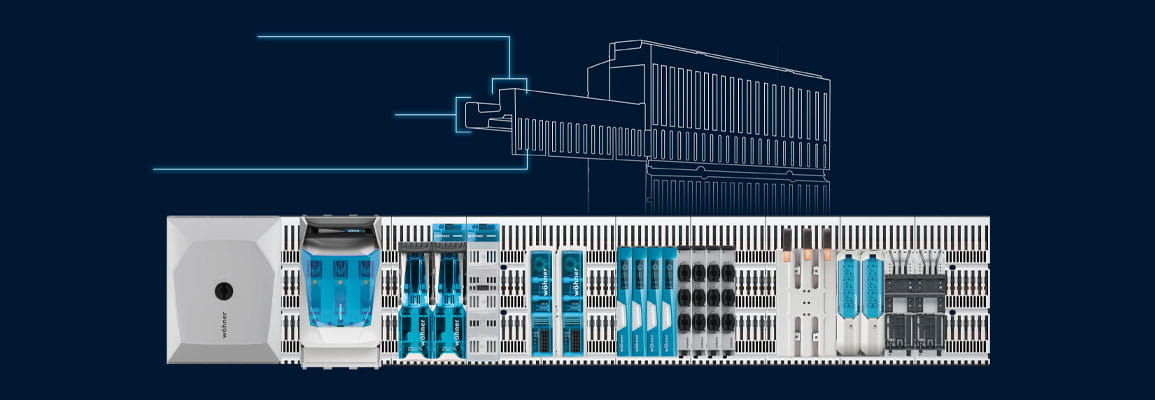

Dwa światy połączeń w jednym systemie
CrossBoard® 800 A oferuje trzy rodzaje interfejsów kontaktowych: złącza wtykowe dla prądów do 250 A, wytrzymałe zaciski dla prądów powyżej 250 A oraz rozwiązanie zasilania tylnego dla pełnych 800 A. Dzięki temu możliwe jest jednoczesne łączenie styczników, wyłączników i odbiorników mocy w ramach jednej szyny.
