CROUZET CONTROL

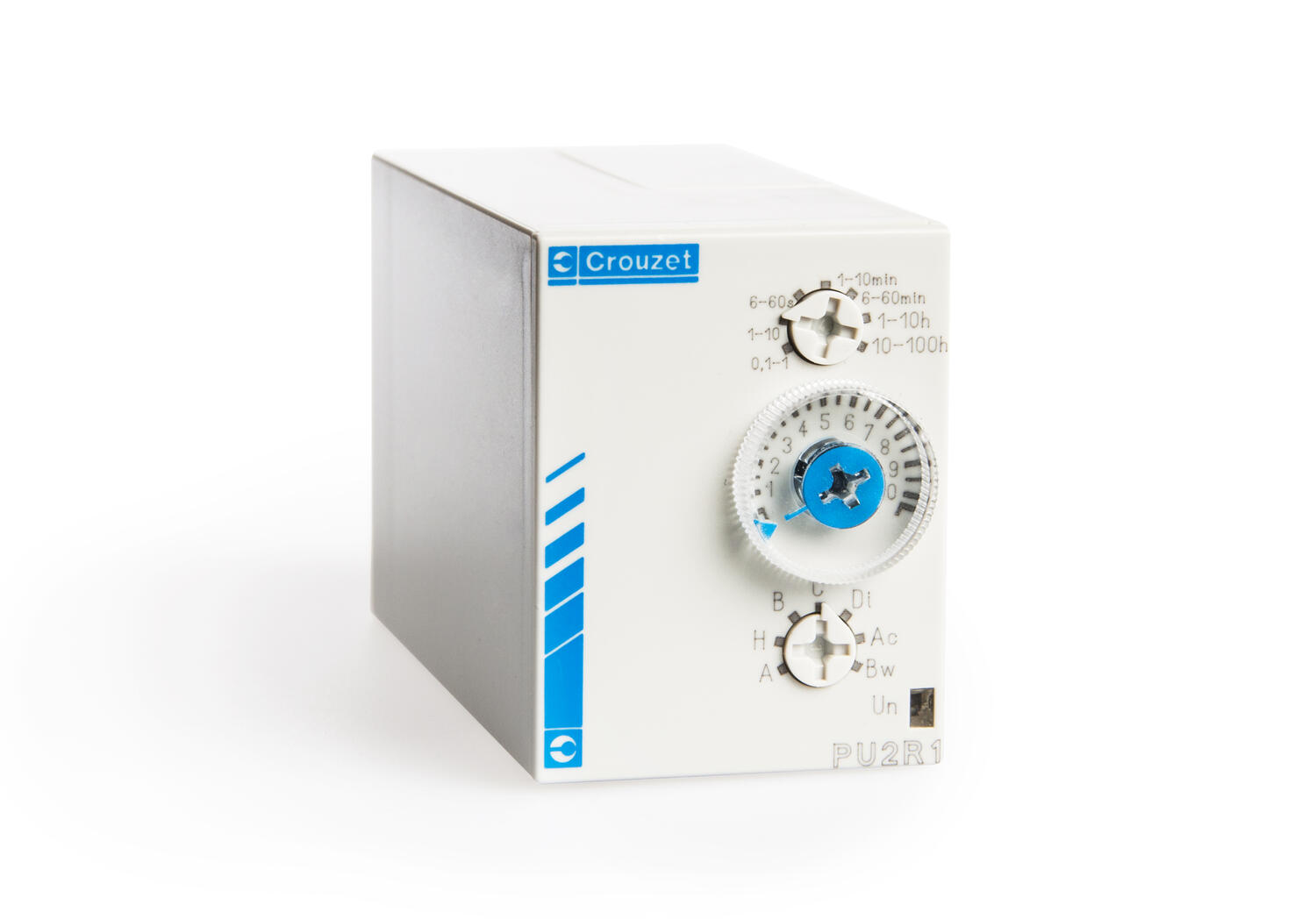

Przekaźniki czasowe do gniazd 11-pin, wyjście 2 x 8A
Przekaźniki czasowe z czterema różnymi wariantami funkcji czasowych. Wielofunkcyjny przekaźnik PU2R1 realizuje funkcje A, B, C, D, Di, H, At, Ht, Ac, Bw. Dla funkcji D/Di oraz Ac, czas załączenia i rozłączenia jest taki sam (jedno pokrętło). Funkcja L/Li umożliwia oddzielne nastawy czasów załączenia i rozłączenia. Wyjście to dwa przekaźniki z których jeden może pracować z opóźnieniem lub bez (jedynie wersja wielofunkcyjna U), innymi słowy R2 może reagować w momencie podłączenia zasilania. Przełącznik pracy R2 znajduje się w dolnej części obudowy. Zewnętrzne obciążenie może być połączone równolegle do wejścia sterującego (Y1). Bezpośredni oczyt nastaw na 2 skalach . Zielona LED sygnalizuje obecność zasilania, miga podczas odliczania czasu. Światło ciągłe oznacza aktywne wyjście. Montaż do 11- pinowej podstawki.
Funkcja A | Funkcja Ac | Funkcja Ad |
Funkcja Ah | Funkcja At | Funkcja B |

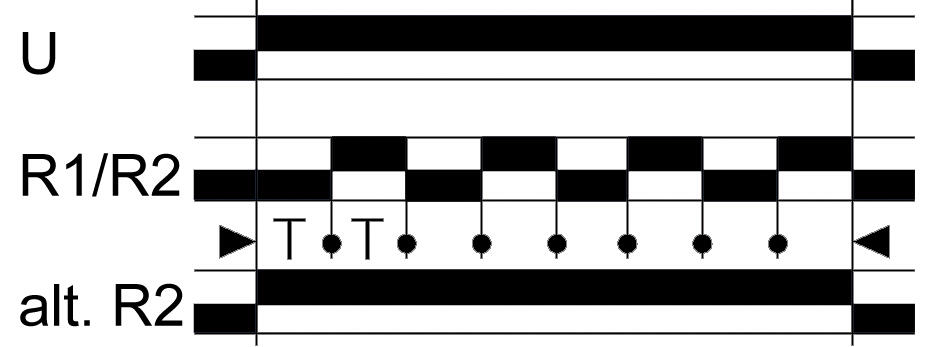

Funkcja Bw | Funkcja C | Funkcja D |
| ||

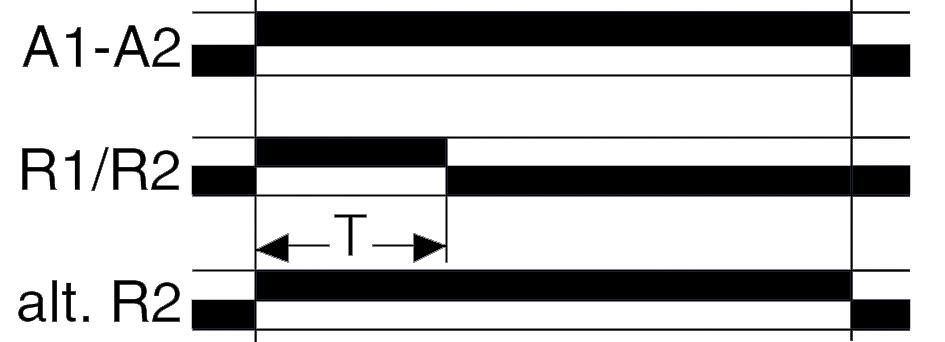

Funkcja Di | Funkcja H | Funkcja Ht |
| ||
Funkcja L | Funkcja Li | Funkcja N |
|
| |
Funkcja O | Funkcja P | Funkcja Pt |
Funkcja Tl | Funkcja Tt | Funkcja W |
- Jedno-/wielo funkcyjne
- 7 zakresów czasowych: 0,1 s - 100 h
- Szeroki zakres napięć zasilania
- Szerokość 35 mm
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Funkcja | A - opóźnienie włączenia, Ac - opóźnienie po zadziałaniu sterowania, At - Opóźnienie załączenia suma (blokowanie), B - Czas załączania, Bw - impuls na wyjściu (regulowany), C- odliczanie po nadaniu impulsu, D - symetryczne pulsowanie, Di - symetryczne pulsowanie, H- wyłączenie po czasie, Ht - Opóźnienie wyłączenia po czasie |
|---|---|
| Zakresy czasowe | 0,1-1s, 1-10s, 6-60s, 1-10min, 6-60min, 1-10h, 10-100h |
| Opóźnienie zamknięcia | 30 ms |
| Opóźnienie od skoku | 120 ms |
| Powtarzalność | 0,5 % |
| Wielofunkcyjny | Tak |
| Wyjście | Przekaźnik 2-polowy C/O |
| Pobór mocy | 0,6 W |
| Obciążalność wyjścia | 2000 VA / 80W |
| Prąd przełączania Max. | 8 A |
| Przekrój przewodu | 2 x 1,5 mm² |
| Przekrój przewodu | 2 x 2,5 mm² |
|---|---|
| Napięcie zasilania | 24V DC / 24-240V AC |
| Montaż | 11-pinowa podstawka |
| Stopień ochrony: zaciski | IP20 |
| Stopień ochrony : front | IP50 |
| Min. temperatura pracy | -20 °C |
| Max. temperatura pracy | 60 °C |
| Min. temperatura składowania | -30 °C |
| Max. temperatura składowania | 60 °C |
| Dopuszczenia | CE, Lloyd´s, RoHS, UL |
Do pobrania
Opis produktu
Przekaźniki czasowe z czterema różnymi wariantami funkcji czasowych. Wielofunkcyjny przekaźnik PU2R1 realizuje funkcje A, B, C, D, Di, H, At, Ht, Ac, Bw. Dla funkcji D/Di oraz Ac, czas załączenia i rozłączenia jest taki sam (jedno pokrętło). Funkcja L/Li umożliwia oddzielne nastawy czasów załączenia i rozłączenia. Wyjście to dwa przekaźniki z których jeden może pracować z opóźnieniem lub bez (jedynie wersja wielofunkcyjna U), innymi słowy R2 może reagować w momencie podłączenia zasilania. Przełącznik pracy R2 znajduje się w dolnej części obudowy. Zewnętrzne obciążenie może być połączone równolegle do wejścia sterującego (Y1). Bezpośredni oczyt nastaw na 2 skalach . Zielona LED sygnalizuje obecność zasilania, miga podczas odliczania czasu. Światło ciągłe oznacza aktywne wyjście. Montaż do 11- pinowej podstawki.
Funkcja A | Funkcja Ac | Funkcja Ad |
Funkcja Ah | Funkcja At | Funkcja B |
Funkcja Bw | Funkcja C | Funkcja D |
| ||
Funkcja Di | Funkcja H | Funkcja Ht |
| ||
Funkcja L | Funkcja Li | Funkcja N |
|
| |
Funkcja O | Funkcja P | Funkcja Pt |
Funkcja Tl | Funkcja Tt | Funkcja W |
