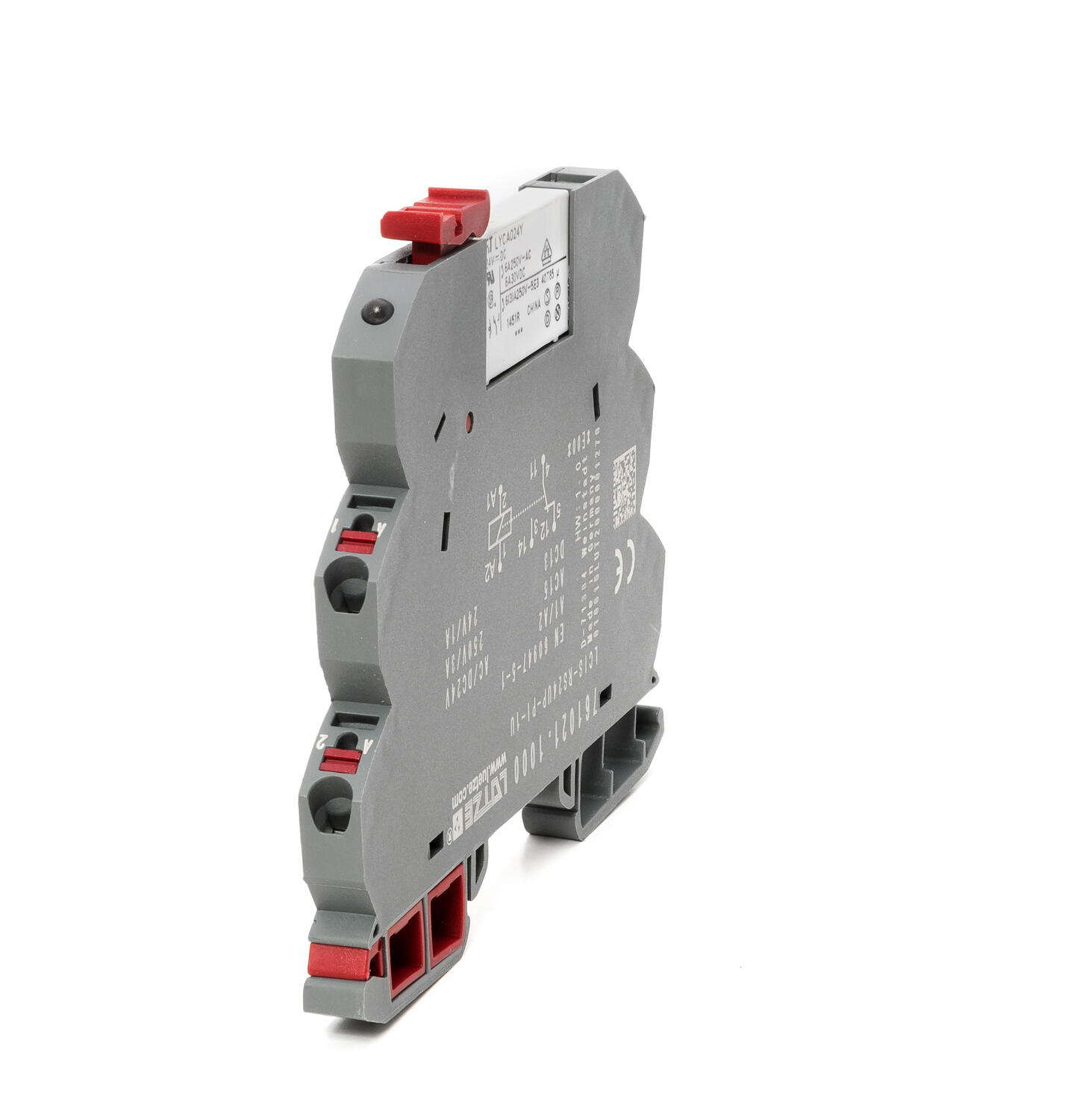

Przekaźnik interfejsowy wyjścia LCIS ze złoconymi stykami

Przekaźnik charakteryzuje się małymi wymiarami. Szerokość przekaźnika wynosi jednynie 6,2 mm. Dzięki takiej konstrukcji oszczędzamy miejsce w szafie strowniczej. Mostki łączeniowe pozwalają na łączenie kilku przekaźników bez konieczności stosowania dodatkowych przewodów. Dostępne są mostki 16 polowe. Przekaźnik wyposażony jest w diodę LED, która sygnalizuje stan jego pracy. Ramię dźwigni jest wydłużone żeby ułatwić wymianę modułu. Minimalna zdolność łączeniowa 5 mA.
Przekaźnik ze złotymi stykami dobrze nadaje się do zastosowań, w których wykorzystywane są małe prądy obciążenia lub jeśli przekaźnik wykonuje długie cykle pracy.

Pokaż więcej
  • 6.2 mm szerokości
  • Mostki łączeniowe
  • Łatwe przyłaczanie przewodów
  • 6 A/5 mA

Wybrany wariant produktu

Lütze_Logo_Automation.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Napięcie zasilania DC maks. 30 V
Napięcie zasilania DC min. 19,2 V
Pobór mocy 11 mA
Materiał zestyku AgSnO2 + 5 µm Au
Napięcie obciążenia AC (max) 250 V
Napięcie obciążenia AC (min) 1 V
Napięcie obciążenia DC (max) 250 V
Napięcie obciążenia DC (min) 1 V
Prąd AC (max) 6 A
Prąd min. AC 1 mA
Prąd obciążenia DC (max) 6 A
Prąd obciążenia DC (min) 1 mA
Prąd przełączania Max. 6 A
Maksymalny przekrój kabla 2,5 mm²
Przekrój min. 0,25 mm²
Szerokość 6,2 mm
Głębokość 93 mm
Dopuszczenia CE, cULus, DNV, GL, RoHS
Wysokość 76 mm
Stopień ochrony IP IP20
Izolacja wejścia 4000 V
Izolacja wyjścia 4000 V
Min. temperatura pracy -25 °C
Max. temperatura pracy 60 °C
Masa 35 g

Do pobrania

Wymiary i połączenia

Opis produktu

Przekaźnik charakteryzuje się małymi wymiarami. Szerokość przekaźnika wynosi jednynie 6,2 mm. Dzięki takiej konstrukcji oszczędzamy miejsce w szafie strowniczej. Mostki łączeniowe pozwalają na łączenie kilku przekaźników bez konieczności stosowania dodatkowych przewodów. Dostępne są mostki 16 polowe. Przekaźnik wyposażony jest w diodę LED, która sygnalizuje stan jego pracy. Ramię dźwigni jest wydłużone żeby ułatwić wymianę modułu. Minimalna zdolność łączeniowa 5 mA.
Przekaźnik ze złotymi stykami dobrze nadaje się do zastosowań, w których wykorzystywane są małe prądy obciążenia lub jeśli przekaźnik wykonuje długie cykle pracy.

Akcesoria

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.

Powiązane

Nowości

PISA-M – kompaktowe elektroniczne zabezpieczenie obwodów DC

PISA-M firmy PULS to nowoczesny, czterokanałowy moduł elektronicznego zabezpieczenia obwodów 12/24 V DC. Należy do najmniejszych w swojej klasie.

Nowości

PCV20 – programowalny konwerter sygnałów AC/DC z galwaniczną separacją

PCV20 to zaawansowany, programowalny konwerter sygnałów oraz wzmacniacz separujący, zaprojektowany do pracy z szerokim zakresem sygnałów prądowych i napięciowych — zarówno AC, jak i DC.

Nowości

10-letnia gwarancja na przekaźniki? To rzeczywiście możliwe.

Przekaźniki traktowane są często jako elementy eksploatacyjne o ograniczonej żywotności. firma Delcon przełamuje ten status quo, oferując 10-letnią gwarancję na swoje przekaźniki półprzewodnikowe.

Akademia OEM

Elektroniczny bezpiecznik LOCC-Box w porównaniu ze zwykłymi wyłącznikami MCB

LOCC-Box firmy Lütze to inteligentny bezpiecznik do monitorowania prądu, zapewniający niezawodną ochronę obwodów prądu stałego (DC) w wąskiej obudowie o szerokości 8,1 mm.

Nowości

Zasilacz TP960 z nowej serii PLANET

Nowa rodzina zasilaczy PLANET wyznacza nowy standard wydajności. PULS poczynił znaczny postęp zarówno pod względem łatwości obsługi, jak i kluczowych parametrów konstrukcji zasilacza.

Nowości

Komponenty przemysłowe do rozdzielnic niskiego napięcia od ISKRA

OEM Automatic jest dystrybutorem komponentów słoweńskiego producenta ISKRA dedykowanych do rozdzielnic niskiego napięcia. Przedstawimy ofertę do instalacji przemysłowych.

Warianty produktu Zasilanie max. AC Zasilanie min. AC Napięcie zasilania DC maks. Napięcie zasilania DC min. Pobór mocy Materiał zestyku Napięcie obciążenia AC (max) Napięcie obciążenia AC (min) Napięcie obciążenia DC (max) Napięcie obciążenia DC (min) Prąd AC (max) Prąd min. AC Prąd obciążenia DC (max) Prąd obciążenia DC (min) Prąd przełączania Max. Maksymalny przekrój kabla Przekrój min. Szerokość Głębokość Dopuszczenia Wysokość Stopień ochrony IP Izolacja wejścia Izolacja wyjścia Min. temperatura pracy Max. temperatura pracy Masa Cena
Przekaźnik 24 V DC Au
Nr produktu:
760020.1010 Skopiowano
30 V
19,2 V
11 mA
AgSnO2 + 5 µm Au
250 V
1 V
250 V
1 V
6 A
1 mA
6 A
1 mA
6 A
2,5 mm²
0,25 mm²
6,2 mm
93 mm
CE, cULus, DNV, GL, RoHS
76 mm
IP20
4000 V
4000 V
-25 °C
60 °C
35 g
Przekaźnik 24 V DC Au
Nr produktu:
761020.1010 Skopiowano
30 V
19,2 V
11 mA
AgSnO2 + 5 µm Au
250 V
1 V
250 V
1 V
6 A
1 mA
6 A
1 mA
6 A
2,5 mm²
0,25 mm²
6,2 mm
93 mm
CE, cULus, DNV, GL, RoHS
76 mm
IP20
4000 V
4000 V
-25 °C
60 °C
35 g
Przekaźnik 24 V AC / DC Au
Nr produktu:
760021.1010 Skopiowano
30 V
19,2 V
30 V
19,2 V
13 mA
AgSnO2 + 5 µm Au
250 V
1 V
250 V
1 V
6 A
1 mA
6 A
1 mA
6 A
2,5 mm²
0,25 mm²
6,2 mm
93 mm
CE, cULus, DNV, GL, RoHS
76 mm
IP20
4000 V
4000 V
-25 °C
60 °C
35 g
Przekaźnik 24 V AC / DC Au
Nr produktu:
761021.1010 Skopiowano
30 V
19,2 V
30 V
19,2 V
13 mA
AgSnO2 + 5 µm Au
250 V
1 V
250 V
1 V
6 A
1 mA
6 A
1 mA
6 A
2,5 mm²
0,25 mm²
6,2 mm
93 mm
CE, cULus, DNV, GL, RoHS
76 mm
IP20
4000 V
4000 V
-25 °C
60 °C
35 g
Przekaźnik 115 V AC / DC Au
Nr produktu:
760051.1010 Skopiowano
126 V
92 V
126 V
92 V
5 mA
AgSnO2 + 5 µm Au
250 V
1 V
250 V
1 V
6 A
1 mA
6 A
1 mA
6 A
2,5 mm²
0,25 mm²
6,2 mm
93 mm
CE, cULus, DNV, GL, RoHS
76 mm
IP20
4000 V
4000 V
-25 °C
60 °C
35 g
Przekaźnik 115 V AC / DC Au
Nr produktu:
761051.1010 Skopiowano
126 V
92 V
126 V
92 V
5 mA
AgSnO2 + 5 µm Au
250 V
1 V
250 V
1 V
6 A
6 A
6 A
2,5 mm²
0,25 mm²
6,2 mm
93 mm
CE, cULus, DNV, GL, RoHS
76 mm
IP20
4000 V
4000 V
-25 °C
60 °C
35 g

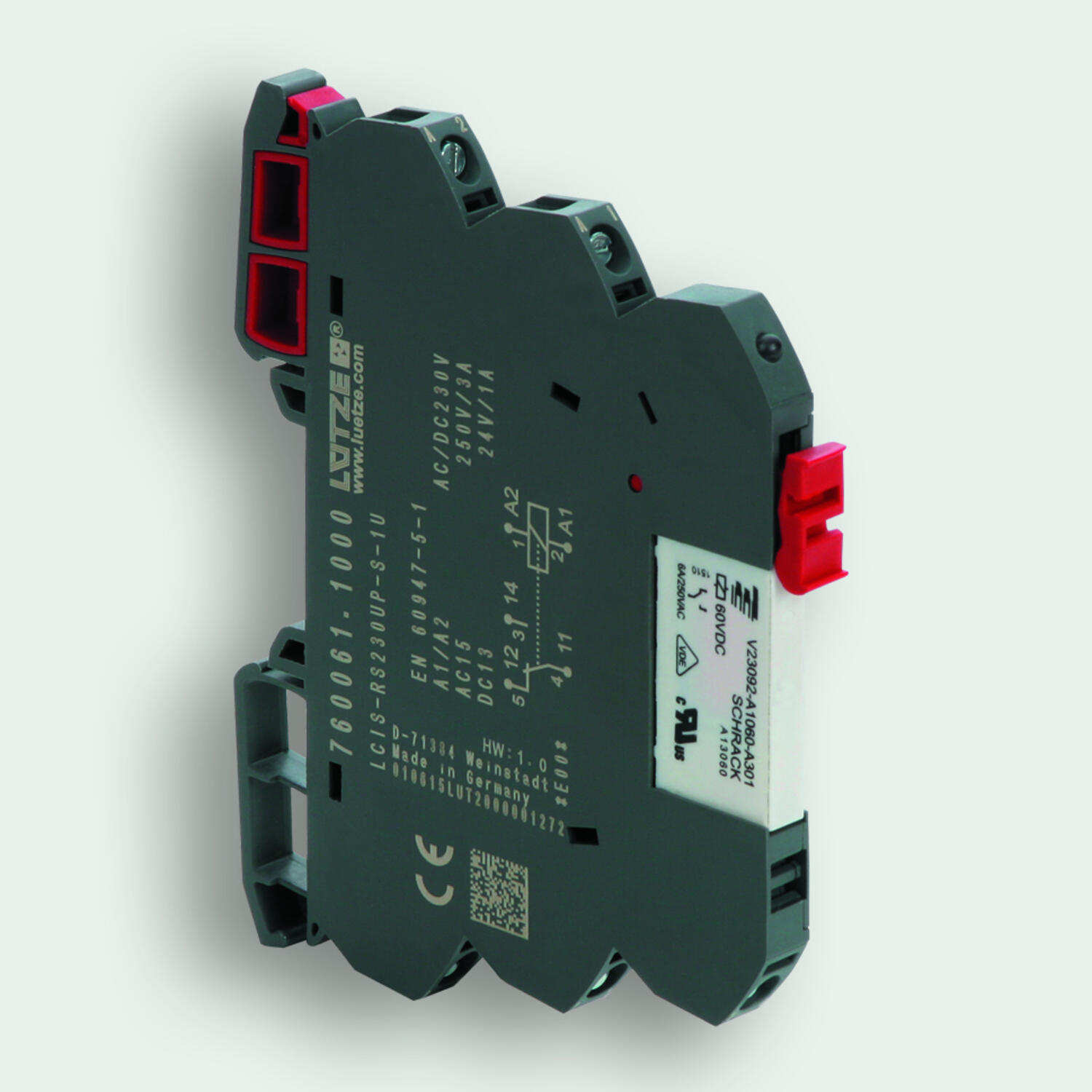

Przekaźnik 230 V AC / DC Au
Nr produktu:
760061.1010 Skopiowano
253 V
184 V
253 V
184 V
3,5 mA
AgSnO2 + 5 µm Au
250 V
1 V
250 V
1 V
6 A
1 mA
6 A
1 mA
6 A
2,5 mm²
0,25 mm²
6,2 mm
93 mm
CE, cULus, DNV, GL, RoHS
76 mm
IP20
4000 V
4000 V
-25 °C
60 °C
35 g
Przekaźnik 230 V AC / DC Au
Nr produktu:
761061.1010 Skopiowano
253 V
184 V
253 V
184 V
3,5 mA
AgSnO2 + 5 µm Au
250 V
1 V
250 V
1 V
6 A
1 mA
6 A
1 mA
6 A
2,5 mm²
0,25 mm²
6,2 mm
93 mm
CE, cULus, DNV, GL, RoHS
76 mm
IP20
4000 V
4000 V
-25 °C
60 °C
35 g
