MORS SMITT

Podstawki przekaźników 4 lub 8 polowych

Mors Smitt oferuje szeroką gamę gniazd dla przekaźników mocy Mors Smitt mocy z różnymi połączeniami.
Różne typy gniazd są dostępne zarówno dla 4-polowych jak i 8-polowych przekaźników.


4-pol. podstawka śrubowa

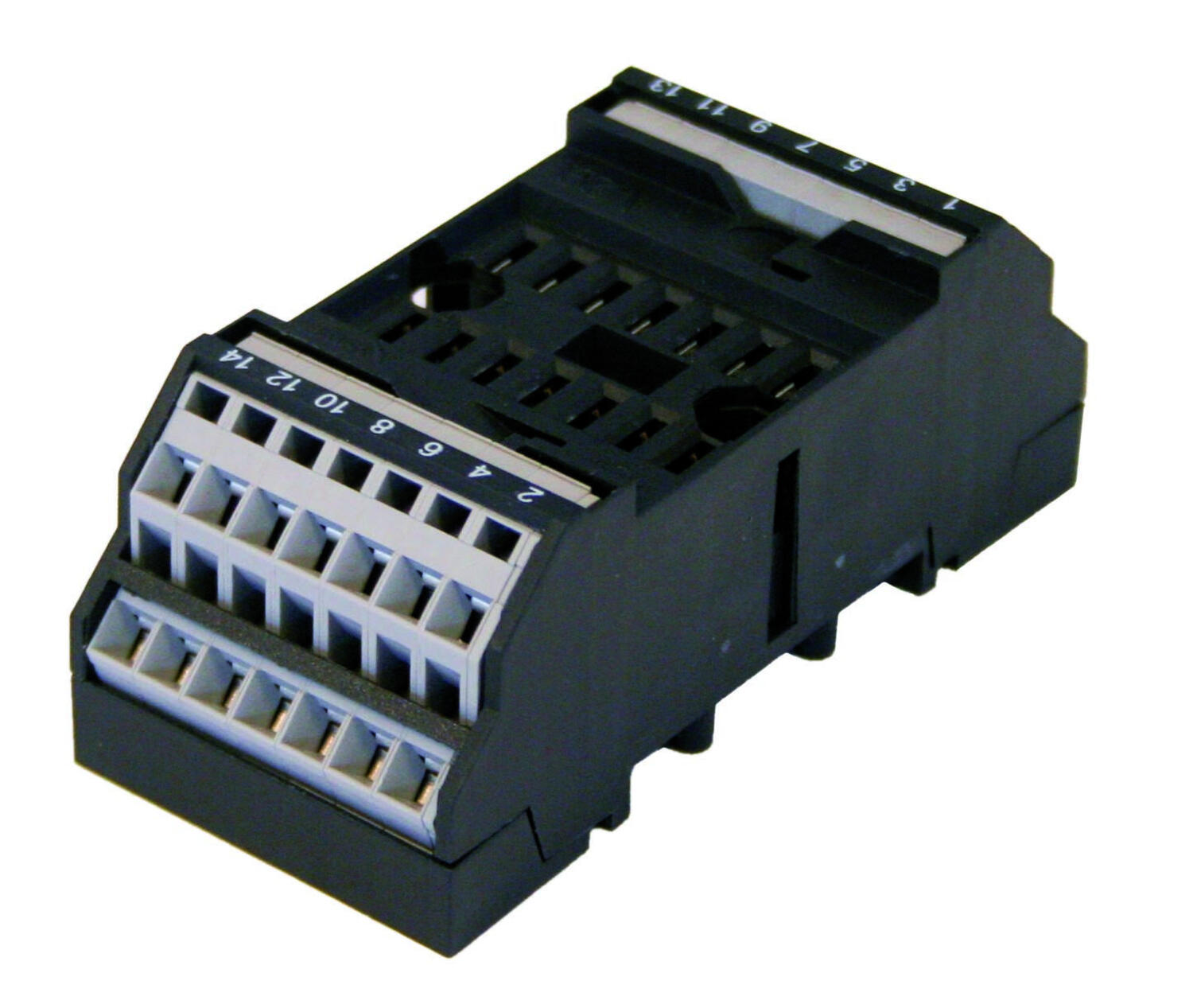

4-pol. podstawka zaciskowa

 8-pol. podstawka śrubowa

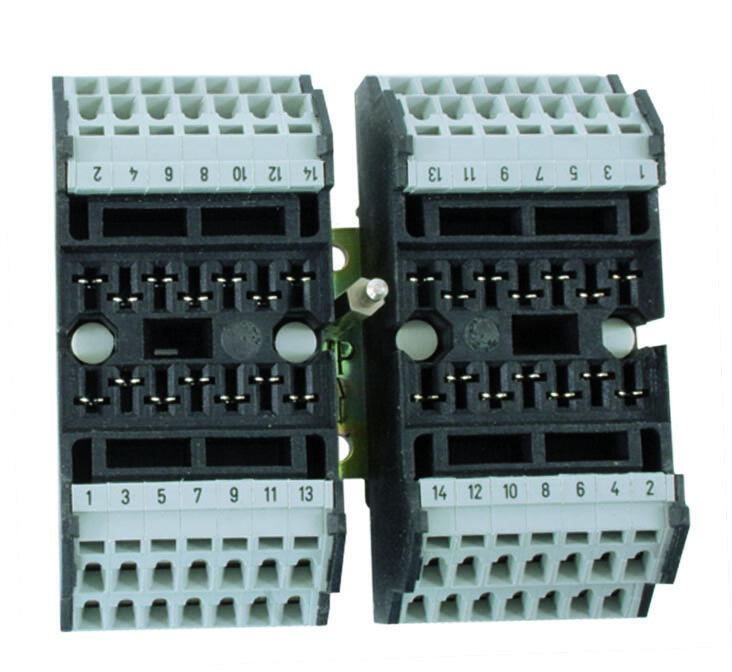

8-pol. zaciskowa

V23.


V29.

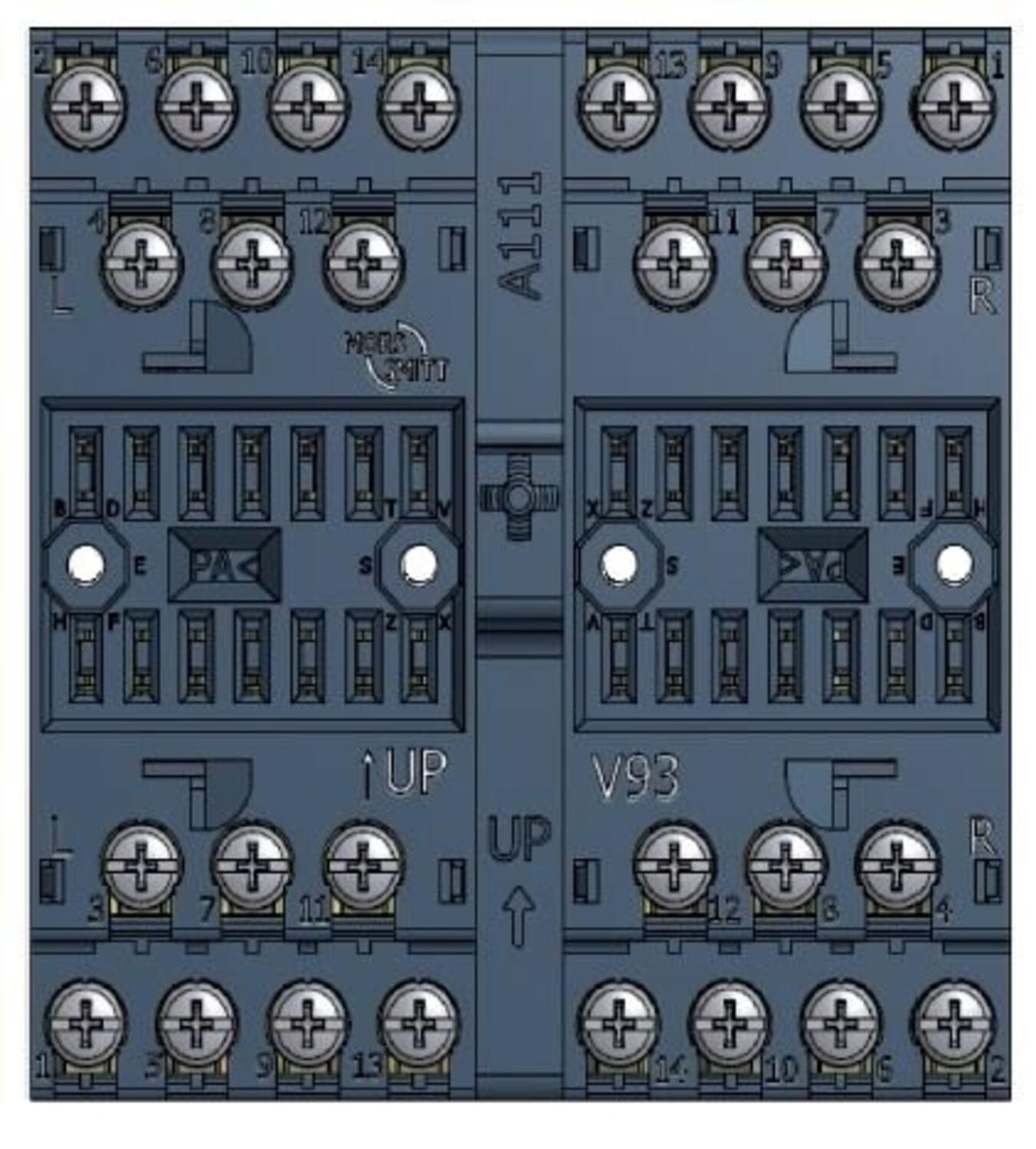

V93.

 Pic V93 socket.jpg

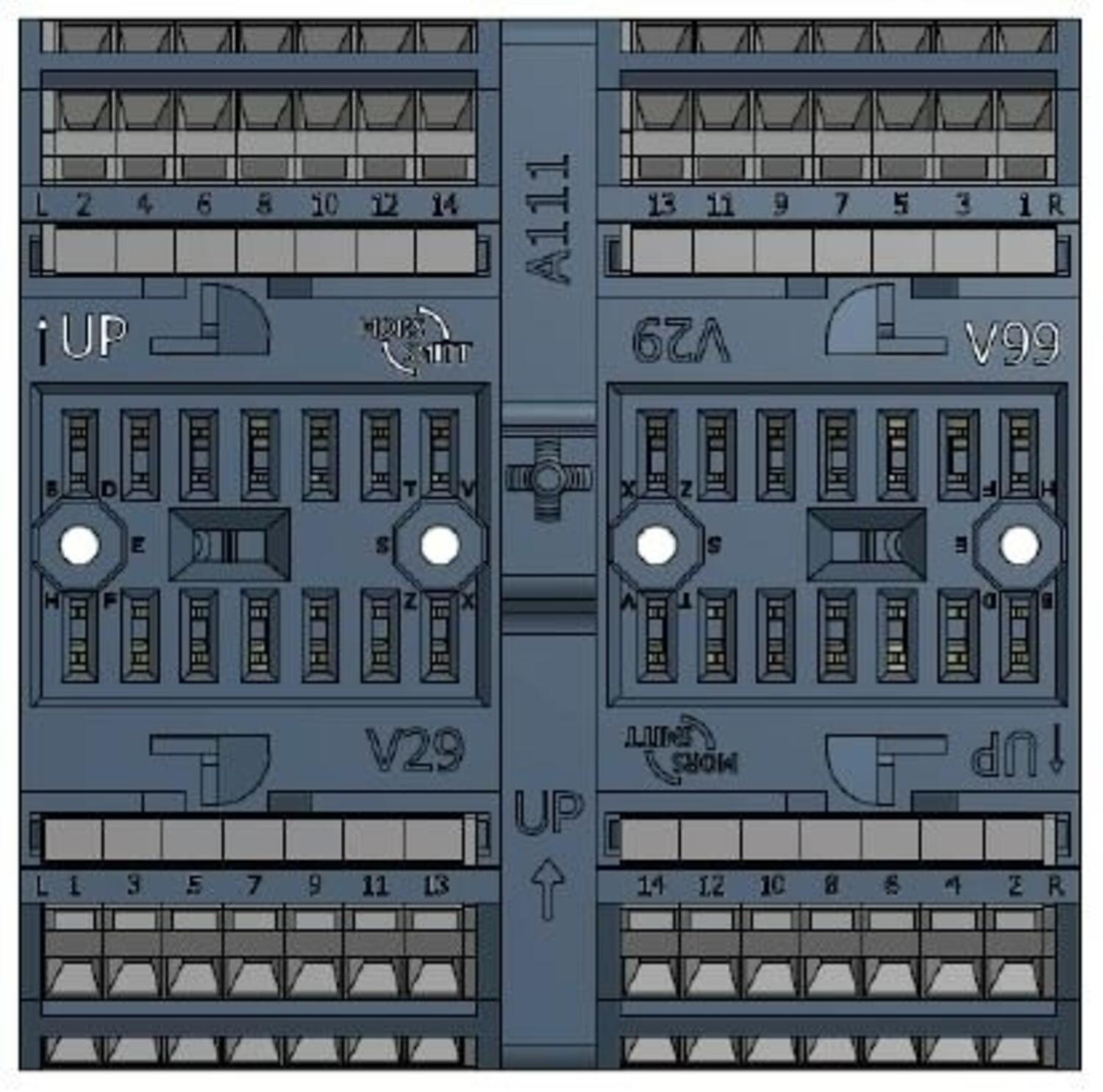

V99.




Dane techniczne

Rodzaj podkładki

V23.

V29.

V93.

V99.

Opis

Śrubowa 4-polowa

Zaciskowa. 4-polowa

Śrubowa 8-polowa

Zaciskowa. 8-polowa

Nominalne obciążenie

10 A

Klasa izolacji

IEC 60255/60571, 3 500 V, 50 Hz,1 min



Klasa ochrony

IEC 60529 / IP20



Montaż

na ścianie lub na szynie DIN 35mm

Maks. temperatura otoczenia

+80 °C

Waga

122 g

90 g

248 g

186 g

Wymiary

87x40x30 mm

87x40x34,1 mm

87x88x30 mm

87x88x34,1 mm

Przekrój

2,5 mm2 max

0,08-2,5 mm2

2,5 mm2 max

0,08-2,5 mm2

Materiał

Poliamid 66,30 %

Poliamid 66,30 %

Poliamid 66,30 %

Polyamid 66,30 %

Rodzaj przyłączenia

Śrubowe

Zatrzaskowe

Śrubowe

Zatrzaskowe



Wymiary

Wymiary stosowanych podstawek

V23. 4-polowa     V93. 8-polowa

V23 sockel.JPGdimensions_D8-UL_D8-ULB_KDN.eps



Pokaż więcej
  • Szeroka gama produktów
  • Rodzaj zacisków: sprężynowe lub śrubowe
  • Kompaktowe wymiary

Wybrany wariant produktu

MORSSMITT.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Zdolność łączeniowa AC1 10A
Stopień ochrony IP IP20
Max. temperatura pracy 80 °C
Przekrój przewodu 2,5 mm²
Masa 0,128 kg
Materiał Poliamid
Szerokość 40 mm

Do pobrania

Wymiary i połączenia

Opis produktu

Mors Smitt oferuje szeroką gamę gniazd dla przekaźników mocy Mors Smitt mocy z różnymi połączeniami.
Różne typy gniazd są dostępne zarówno dla 4-polowych jak i 8-polowych przekaźników.


4-pol. podstawka śrubowa

4-pol. podstawka zaciskowa

 8-pol. podstawka śrubowa

8-pol. zaciskowa

V23.


V29.


V93.

 Pic V93 socket.jpg

V99.




Dane techniczne

Rodzaj podkładki

V23.

V29.

V93.

V99.

Opis

Śrubowa 4-polowa

Zaciskowa. 4-polowa

Śrubowa 8-polowa

Zaciskowa. 8-polowa

Nominalne obciążenie

10 A

Klasa izolacji

IEC 60255/60571, 3 500 V, 50 Hz,1 min



Klasa ochrony

IEC 60529 / IP20



Montaż

na ścianie lub na szynie DIN 35mm

Maks. temperatura otoczenia

+80 °C

Waga

122 g

90 g

248 g

186 g

Wymiary

87x40x30 mm

87x40x34,1 mm

87x88x30 mm

87x88x34,1 mm

Przekrój

2,5 mm2 max

0,08-2,5 mm2

2,5 mm2 max

0,08-2,5 mm2

Materiał

Poliamid 66,30 %

Poliamid 66,30 %

Poliamid 66,30 %

Polyamid 66,30 %

Rodzaj przyłączenia

Śrubowe

Zatrzaskowe

Śrubowe

Zatrzaskowe



Wymiary

Wymiary stosowanych podstawek

V23. 4-polowa     V93. 8-polowa

V23 sockel.JPGdimensions_D8-UL_D8-ULB_KDN.eps



Akcesoria

Dodaj produkt jako nową pozycję w koszyku

Ten produkt już jest w koszyku. Wybierz czy chcesz zwiększyć ilość produktu, czy dodać jako kolejną pozycję w koszyku

Warianty produktu Zdolność łączeniowa AC1 Stopień ochrony IP Max. temperatura pracy Przekrój przewodu Masa Materiał Szerokość Cena
Gniazdo przekaźnika, zaciski śrubowe
Nr produktu:
V23 Skopiowano
10A
IP20
80 °C
2,5 mm²
0,128 kg
Poliamid
40 mm
Nr produktu:

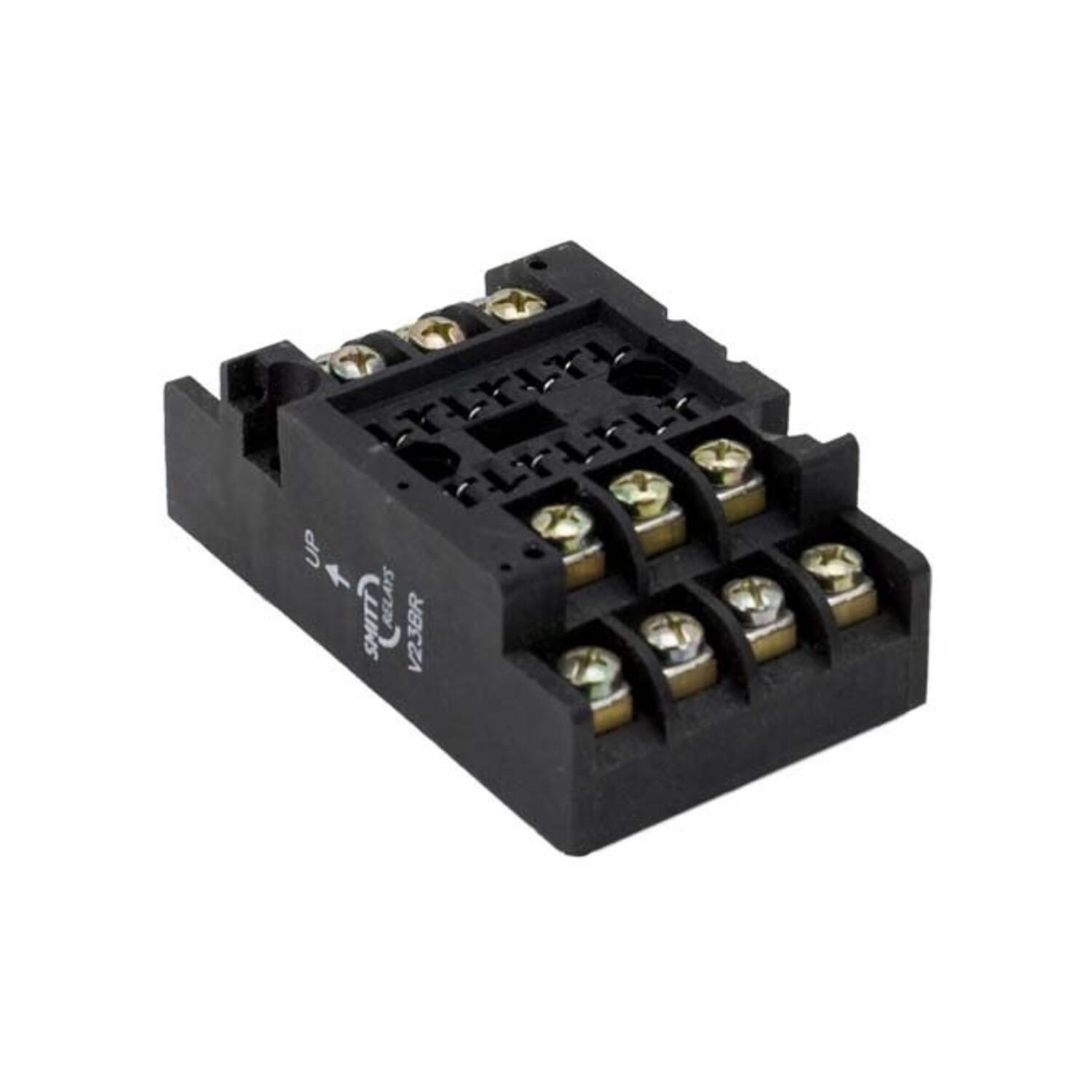

V23BR Skopiowano
10A
IP20
80 °C
2,5 mm²
0,128 kg
Poliamid
48 mm
Gniazdo przekaźnika, zaciski sprężynowe
Nr produktu:
V29 Skopiowano
10A
IP20
80 °C
2,5 mm²
0,09 kg
Poliamid
Podstawka przekaźnika 8 polowego, zaciski śrubowe
Nr produktu:
V93 Skopiowano
10A
IP20
80 °C
2,5 mm²
0,344 kg
Poliamid
Podstawka przekaźnika 8 polowego, zaciski sprężynowe
Nr produktu:
V99 Skopiowano
0,186 kg
