COMATRELECO

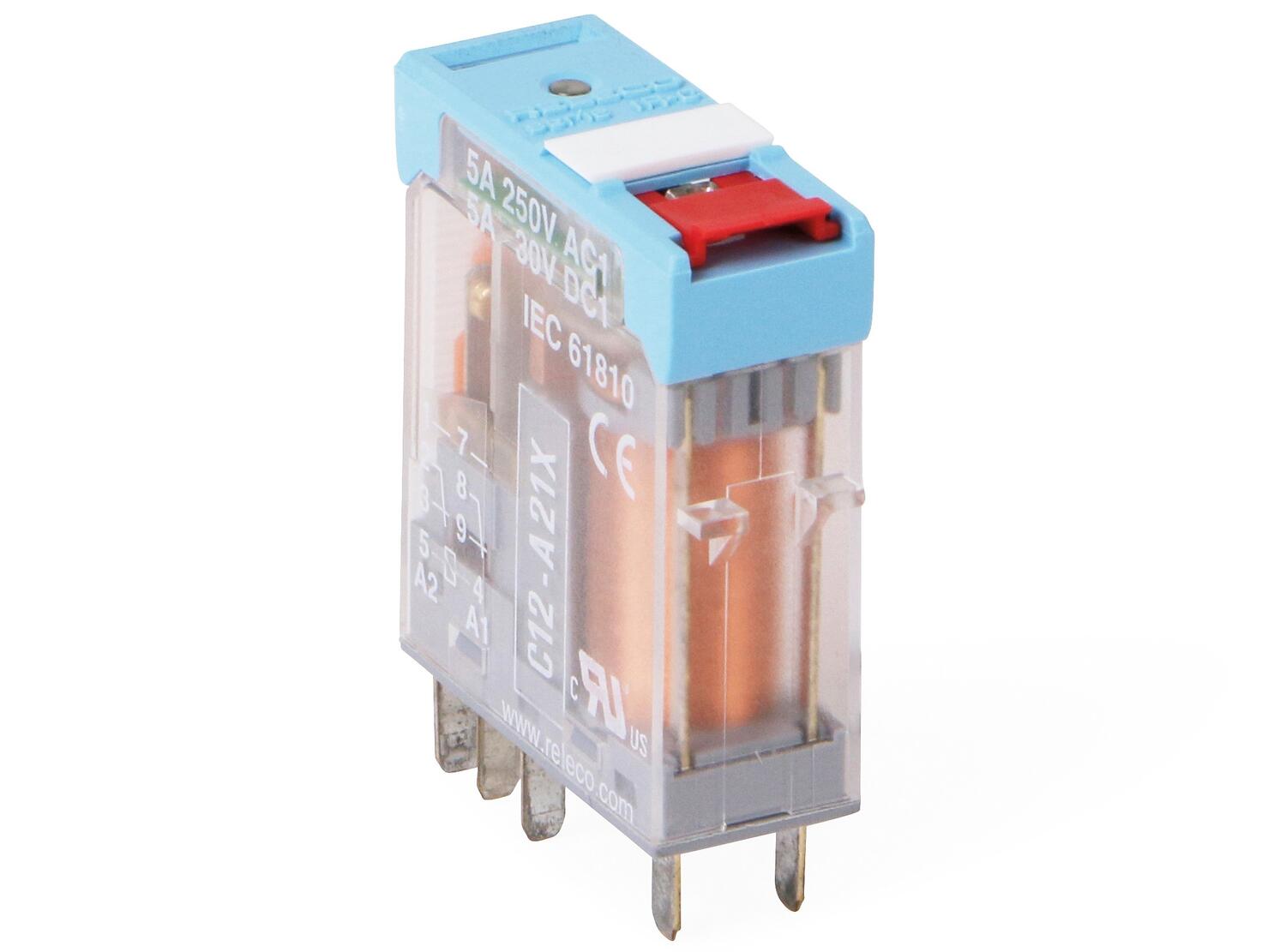

2-polowy przekaźnik interfejsowy, 5 A (C12)
Przekaźniki C12 w serii interfejsów są 2-biegunowe i mogą wytrzymać obciążenia do 5 A AC1.
Przekaźniki mają kodowany kolorem przycisk testowy, który umożliwia ich blokowanie w razie potrzeby. Napięcie cewki różnych modeli jest wydrukowane na górze przekaźnika w celu łatwej identyfikacji. Tabliczka znamionowa dla własnego wykazu jest dostępna standardowo w przekaźnikach i gniazdach.
Kodowanie kolorów przycisków testowych:
Czerwony | Prąd przemienny (AC) |
Niebieski | Prąd stały (DC) |
Szary | Prąd przemienny lub stały (AC/DC) |
Przekaźniki są oferowane z różnymi opcjami styków, takimi jak;
- Standardowy styk (AgNi + 0,2µ Au) jest stosowany w najbardziej ogólnych aplikacjach, takich jak automatyka, pneumatyka, kontrola ciepła, sygnalizacja, przekaźniki wejściowe / wyjściowe itp. Przekaźniki C12 są standardowo pozłacane w 0,2 µ Au złota na stykach. Jest to doskonałe, jeśli przekaźnik będzie na chwilę na półce przed włączeniem, ponieważ złocenie chroni styki przed niedziałaniem przy pierwszym przełączeniu z powodu wilgoci, brudu itp.
- Przekaźniki ze stykiem normalnie otwartym (NO) są specjalnie zaprojektowane do obciążeń DC. Otwarty styk ma szczelinę około 1,5 mm, co zapewnia zwiększoną zdolność zrywania. Przekaźnik nie ma wskazania mechanicznego, ale może być opcjonalnie wyposażony w diodę LED, diodę gaszącą lub zabezpieczenie przed polaryzacją.
- Przekaźnik z pozłacanymi stykami ma 5 µ złota na stykach i jest często stosowany w połączeniu z niskimi prądami.
- 2 zestyki przełączne
- Mechaniczny i LED-owy wskaźnik zadziałania
- Przycisk testowy w kolorze określającym napięcie zasilania cewki
- Dostępne akcesoria
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas drgania styku | 1 |
|---|---|
| Czas odpowiedzi | 10 ms |
| Czas uwolnienia + tłumienia drgań | 8 ms |
| Czas załączenia | 5 ms |
| Częstotliwość | 50 Hz |
| Liczba styków | 2 |
| Maksymalny prąd obciążenia | 5 A |
| Masa | 21 g |
| Materiał zestyku | AgNi + 0,2 µ Au |
| Moc cewki | 1,1 VA |
| Napięcie izolacji zestyk/cewka | 5000 V |
| Napięcie izolacji zestyk/zestyk | 3000 V |
|---|---|
| Napięcie minimalne | 0,6 V |
| Napięcie przełączania | 250 V |
| Napięcie zasilania cewki AC | 24 V AC |
| Napięcie znamionowe | 0,8-1,10 |
| Prąd udarowy (20 ms) | 15 A |
| Przepięcie Un x max. | 1,1 |
| Stopień ochrony IP | IP40 |
| Zalecane maksymalne obciążenie | 5 A/250 V AC 1; 0,5A/110 V DC-1 |
| Zalecane minimalne obciążenie | 10 mA/10 V |
Do pobrania
Opis produktu
Przekaźniki C12 w serii interfejsów są 2-biegunowe i mogą wytrzymać obciążenia do 5 A AC1.
Przekaźniki mają kodowany kolorem przycisk testowy, który umożliwia ich blokowanie w razie potrzeby. Napięcie cewki różnych modeli jest wydrukowane na górze przekaźnika w celu łatwej identyfikacji. Tabliczka znamionowa dla własnego wykazu jest dostępna standardowo w przekaźnikach i gniazdach.
Kodowanie kolorów przycisków testowych:
Czerwony | Prąd przemienny (AC) |
Niebieski | Prąd stały (DC) |
Szary | Prąd przemienny lub stały (AC/DC) |
Przekaźniki są oferowane z różnymi opcjami styków, takimi jak;
- Standardowy styk (AgNi + 0,2µ Au) jest stosowany w najbardziej ogólnych aplikacjach, takich jak automatyka, pneumatyka, kontrola ciepła, sygnalizacja, przekaźniki wejściowe / wyjściowe itp. Przekaźniki C12 są standardowo pozłacane w 0,2 µ Au złota na stykach. Jest to doskonałe, jeśli przekaźnik będzie na chwilę na półce przed włączeniem, ponieważ złocenie chroni styki przed niedziałaniem przy pierwszym przełączeniu z powodu wilgoci, brudu itp.
- Przekaźniki ze stykiem normalnie otwartym (NO) są specjalnie zaprojektowane do obciążeń DC. Otwarty styk ma szczelinę około 1,5 mm, co zapewnia zwiększoną zdolność zrywania. Przekaźnik nie ma wskazania mechanicznego, ale może być opcjonalnie wyposażony w diodę LED, diodę gaszącą lub zabezpieczenie przed polaryzacją.
- Przekaźnik z pozłacanymi stykami ma 5 µ złota na stykach i jest często stosowany w połączeniu z niskimi prądami.
