ISKRA

Styczniki modułowe z dźwignią do sterowania ręcznego

Styczniki modułowe wykorzystywane są do zamykania lub otwierania obwodów elektrycznych. Osprzęt ma na celu poprawę bezpieczeństwa i efektywności pracy instalacji elektrycznej. Wpływa także na ich dłuższą żywotność oraz ogranicza ryzyko awarii.

Dzięki zamkniętej modułowej obudowie istnieje możliwość łatwego montażu na szynę DIN. Modułowa budowa oraz parametry pracy styczników modułowych pozwalają na wykorzystanie ich do automatycznego sterowania urządzeniami elektrycznymi w instalacjach mieszkaniowych, biurowych, handlowych czy szpitalach. Są to między innymi układy wentylacji, klimatyzacji, oświetlenia czy ogrzewania.

Wersja z dźwignią do sterowania ręcznego ma taką samą zasadę działania jak klasyczne styczniki modułowe, przy czym dodatkowo jest możliwość sterowania ręcznego za pomocą dźwigni. Ręczne sterowanie może być wykorzystane do przeprowadzania testów instalacji lub do ręcznego wymuszenia załączenia lub wyłączenia układu.

Dźwignia posiada trzy położenia:

  • A: działanie automatyczne, funkcjonowanie klasycznego stycznika modułowego.
  • 0: stycznik jest otwarty, bez względu na zasilenie cewki.
  • I: stycznik jest zamykany ręcznie. W momencie podania zasiania na cewkę dźwignia przełączana jest w pozycję A.

Dlaczego warto wybrać produkty Iskra? Dzięki wieloletniemu doświadczeniu oraz wprowadzonym innowacjom producent może zagwarantować produkty o najwyższej jakości, wysokiej funkcjonalności przy zachowaniu atrakcyjnej ceny. Doświadczenia klientów dowodzą, że styczniki Iskra działają o 20% dłużej niż produkty konkurencji. Styczniki produkowane są w Słowenii, co gwarantuje niezawodność dostaw.



Pokaż więcej
  • Sterowanie zdalne lub ręczne za pomocą dźwigni
  • Znamionowy prąd obciążenia 20-63 A
  • Cewka sterująca AC lub AC/DC
  • Wskaźnik zadziałania
  • Dostępne akcesoria

Wybrany wariant produktu

Iskra-logo_RGB.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Dimensions (W x H x D) 17,5 x 85 x 60
Dopuszczenia CE, CB, NF, EAC
Liczba pól 2
Masa 130 g
Minimalne obciążenie styku ≥17 V; ≥50 mA
Napięcie sterowania 230 V AC, 24 V AC
Napięcie znamionowe 400 V
Obciążenie przełączane AC-1, 1f 230 V 4 kW
Pick-up time 15…25
Rated current AC-3 / AC-7b NO: 9 / NC: 6
Rated load AC-3 / AC-7b, 3f 400 V 2.2000000000000002
Release time 10…30
Stopień ochrony IP IP20
Szerokość modułu 1
Temperatura pracy -25…+70 °C
Temperatura przechowywania -40…+80 °C
Zakres napięcia sterującego 0,85…1,1 Uc
Zgodność z normami IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-3
Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
Znamionowy prąd pracy AC-1 / AC-7a 20 A

Opis produktu

Styczniki modułowe wykorzystywane są do zamykania lub otwierania obwodów elektrycznych. Osprzęt ma na celu poprawę bezpieczeństwa i efektywności pracy instalacji elektrycznej. Wpływa także na ich dłuższą żywotność oraz ogranicza ryzyko awarii.

Dzięki zamkniętej modułowej obudowie istnieje możliwość łatwego montażu na szynę DIN. Modułowa budowa oraz parametry pracy styczników modułowych pozwalają na wykorzystanie ich do automatycznego sterowania urządzeniami elektrycznymi w instalacjach mieszkaniowych, biurowych, handlowych czy szpitalach. Są to między innymi układy wentylacji, klimatyzacji, oświetlenia czy ogrzewania.

Wersja z dźwignią do sterowania ręcznego ma taką samą zasadę działania jak klasyczne styczniki modułowe, przy czym dodatkowo jest możliwość sterowania ręcznego za pomocą dźwigni. Ręczne sterowanie może być wykorzystane do przeprowadzania testów instalacji lub do ręcznego wymuszenia załączenia lub wyłączenia układu.

Dźwignia posiada trzy położenia:

  • A: działanie automatyczne, funkcjonowanie klasycznego stycznika modułowego.
  • 0: stycznik jest otwarty, bez względu na zasilenie cewki.
  • I: stycznik jest zamykany ręcznie. W momencie podania zasiania na cewkę dźwignia przełączana jest w pozycję A.

Dlaczego warto wybrać produkty Iskra? Dzięki wieloletniemu doświadczeniu oraz wprowadzonym innowacjom producent może zagwarantować produkty o najwyższej jakości, wysokiej funkcjonalności przy zachowaniu atrakcyjnej ceny. Doświadczenia klientów dowodzą, że styczniki Iskra działają o 20% dłużej niż produkty konkurencji. Styczniki produkowane są w Słowenii, co gwarantuje niezawodność dostaw.



Akcesoria

Powiązane

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Największa oferta przekaźników w Polsce

Nasz wiodący dostawca Comat Releco oferuje kompletną gamę przekaźników. Oferowane przez nas przekaźniki przemysłowe są przeznaczone do zastosowań w aplikacjach z obciążeniami od zaledwie kilku mA do 16 A.

Nowości

Dlaczego PR 5437 może usprawnić Twoją pracę? Poznaj wyjątkowy przetwornik od PR electronics

PR 5437 jest dwuprzewodowym przetwornikiem z komunikacją HART 7, który oferuje wyjątkową dokładność, możliwość redundancji czujników oraz dodatkowe funkcje wyróżniające go na tle konkurencji.

Nowości

Przetworniki sygnałów z pokryciem konformalnym

W przypadku komponentów elektronicznych umieszczonych w pobliżu obszarów o dużym zasoleniu, wilgoci, narażonych na korozję, kontakt z chemikaliami czy innymi przedmiotami może być niezbędne zastosowanie powłoki konformalnej.

Akademia OEM

Przetwornik uniwersalny PR electronics 4116. Jeden przetwornik – wiele rozwiązań!

Przetwornik pomiarowy to dla automatyka jeden z ważniejszych elementów w układzie pomiarowym. To właśnie tutaj podłączane są przewody z czujników monitorujących procesy.

Nowości

PR electronics – nowy dostawca przetworników pomiarowych

PR electronics jako wiodący producent przetworników pomiarowych, stawia na wysokiej jakości rozwiązanie powszechnych problemów w kondycjonowaniu sygnałów.

Warianty produktu Dimensions (W x H x D) Liczba pól Masa Napięcie sterowania Obciążenie przełączane AC-1, 1f 230 V Pick-up time Rated current AC-3 / AC-7b Rated load AC-3 / AC-7b, 3f 400 V Release time Szerokość modułu Temperatura pracy Zgodność z normami Znamionowe napięcie udarowe wytrzymywane Uimp Znamionowy prąd pracy AC-1 / AC-7a Cena
Stycznik dwubiegunowy z dzwignia 20 A; Cewka 230 V AC lub 24 V AC; 2 NO
Nr produktu:
IKA20-20-R Skopiowano
17,5 x 85 x 60
2
130 g
230 V AC, 24 V AC
4 kW
15…25
NO: 9 / NC: 6
2.2000000000000002
10…30
1
-25…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-3
4 kV
20 A
Stycznik dwubiegunowy z dzwignia 20 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 2 NO
Nr produktu:
IKD20-20-R Skopiowano
17,5 x 85 x 60
2
130 g
230 V AC, 220 V DC, 24 V AC/DC
4 kW
15…45
NO: 9 / NC: 6
2.2000000000000002
20…50
1
-25…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-3
4 kV
20 A
Stycznik dwubiegunowy z dzwignia 20 A; Cewka 230 V AC lub 24 V AC; 1 NO + 1 NC
Nr produktu:
IKA20-11-R Skopiowano
17,5 x 85 x 60
2
130 g
230 V AC, 24 V AC
4 kW
15…25
NO: 9 / NC: 6
2.2000000000000002
10…30
1
-15…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-4
4 kV
20 A
Stycznik dwubiegunowy z dzwignia 20 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 1 NO + 1 NC
Nr produktu:
IKD20-11-R Skopiowano
17,5 x 85 x 60
2
130 g
230 V AC, 220 V DC, 24 V AC/DC
4 kW
15…45
NO: 9 / NC: 6
2.2000000000000002
20…50
1
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-4
4 kV
20 A

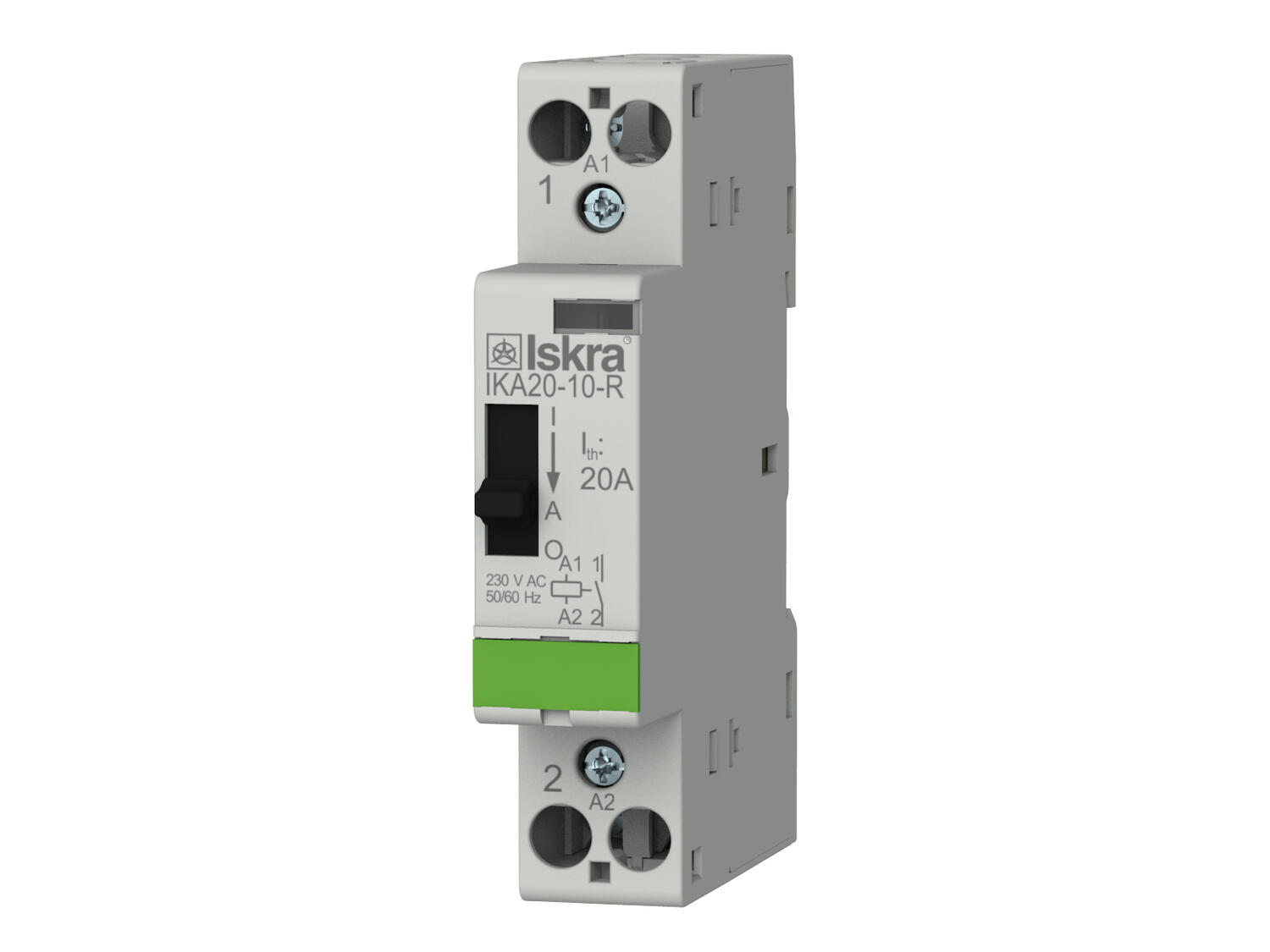

Stycznik jednobiegunowy z dzwignia 20 A; Cewka 230 V AC lub 24 V AC; 1 NO
Nr produktu:
IKA20-10-R Skopiowano
17,5 x 85 x 60
1
130 g
230 V AC, 24 V AC
4 kW
15…25
NO: 9 / NC: 6
2.2000000000000002
10…30
1
-15…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-5
4 kV
20 A
Stycznik jednobiegunowy z dzwignia 20 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 1 NO
Nr produktu:
IKD20-10-R Skopiowano
17,5 x 85 x 60
1
130 g
230 V AC, 220 V DC, 24 V AC/DC
4 kW
15…45
NO: 9 / NC: 6
2.2000000000000002
20…50
1
-15…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-5
4 kV
20 A
Stycznik jednobiegunowy z dzwignia 20 A; Cewka 230 V AC lub 24 V AC; 1 NC
Nr produktu:
IKA20-01-R Skopiowano
17,5 x 85 x 60
1
130 g
230 V AC, 24 V AC
4 kW
15…25
NO: 9 / NC: 6
2.2000000000000002
10…30
1
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-6
4 kV
20 A
Stycznik jednobiegunowy z dzwignia 20 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 1 NC
Nr produktu:
IKD20-01-R Skopiowano
17,5 x 85 x 60
1
130 g
230 V AC, 220 V DC, 24 V AC/DC
4 kW
15…45
NO: 9 / NC: 6
2.2000000000000002
20…50
1
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-6
4 kV
20 A

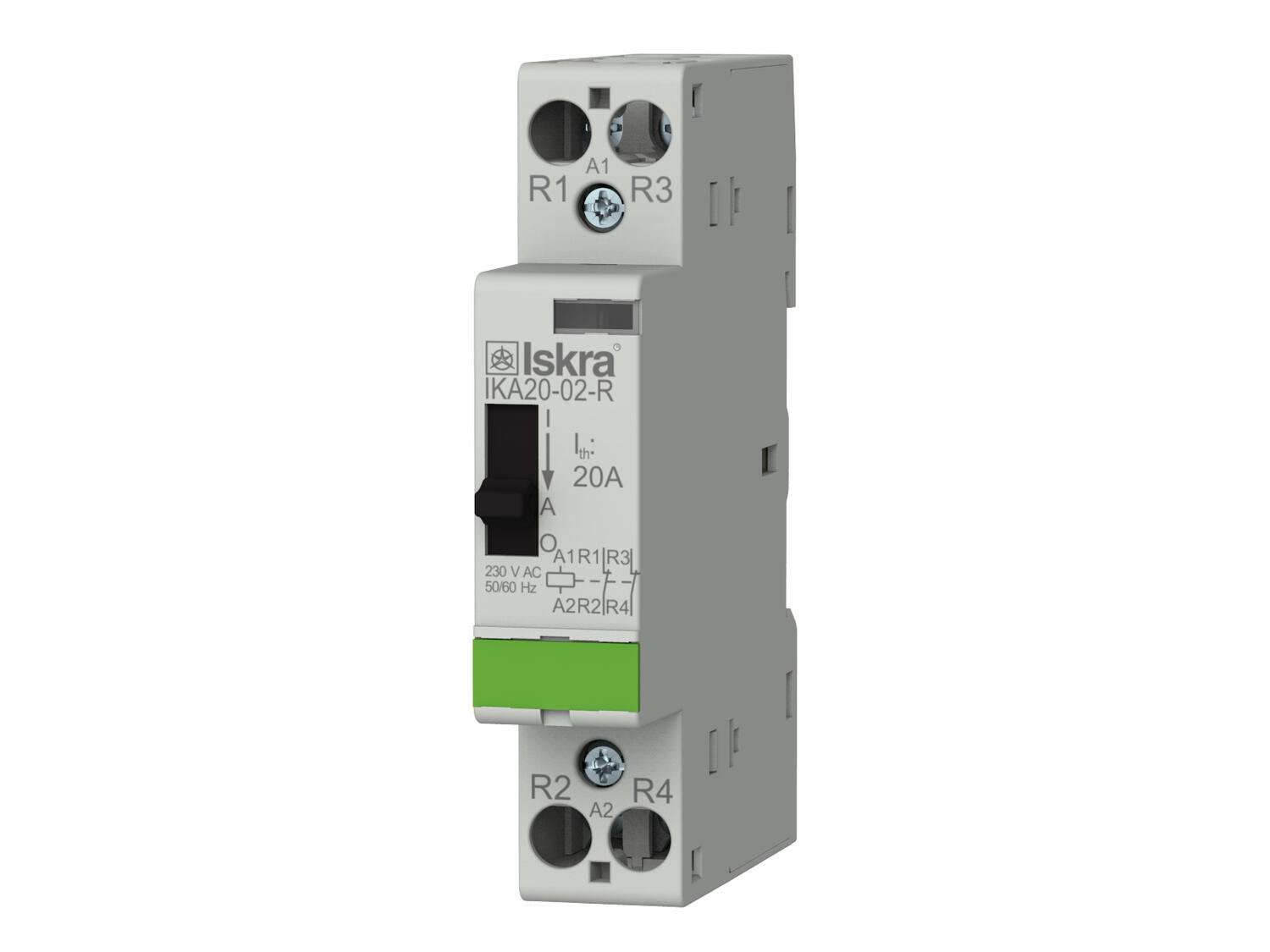

Stycznik dwubiegunowy z dzwignia 20 A; Cewka 230 V AC lub 24 V AC; 2 NC
Nr produktu:
IKA20-02-R Skopiowano
17,5 x 85 x 60
2
130 g
230 V AC, 24 V AC
4 kW
15…25
NO: 9 / NC: 6
2.2000000000000002
10…30
1
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-7
4 kV
20 A
Stycznik dwubiegunowy z dzwignia 20 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 2 NC
Nr produktu:
IKD20-02-R Skopiowano
17,5 x 85 x 60
2
130 g
230 V AC, 220 V DC, 24 V AC/DC
4 kW
15…45
NO: 9 / NC: 6
2.2000000000000002
20…50
1
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-7
4 kV
20 A
Stycznik czterobiegunowy z dzwignia 25 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 4 NO
Nr produktu:
IKD25-40-R Skopiowano
35 x 85 x 60
4
250 g
230 V AC, 220 V DC, 24 V AC/DC
5,4 kW
15…45
8.5
4
20…70
2
-25…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-18
4 kV
25 A

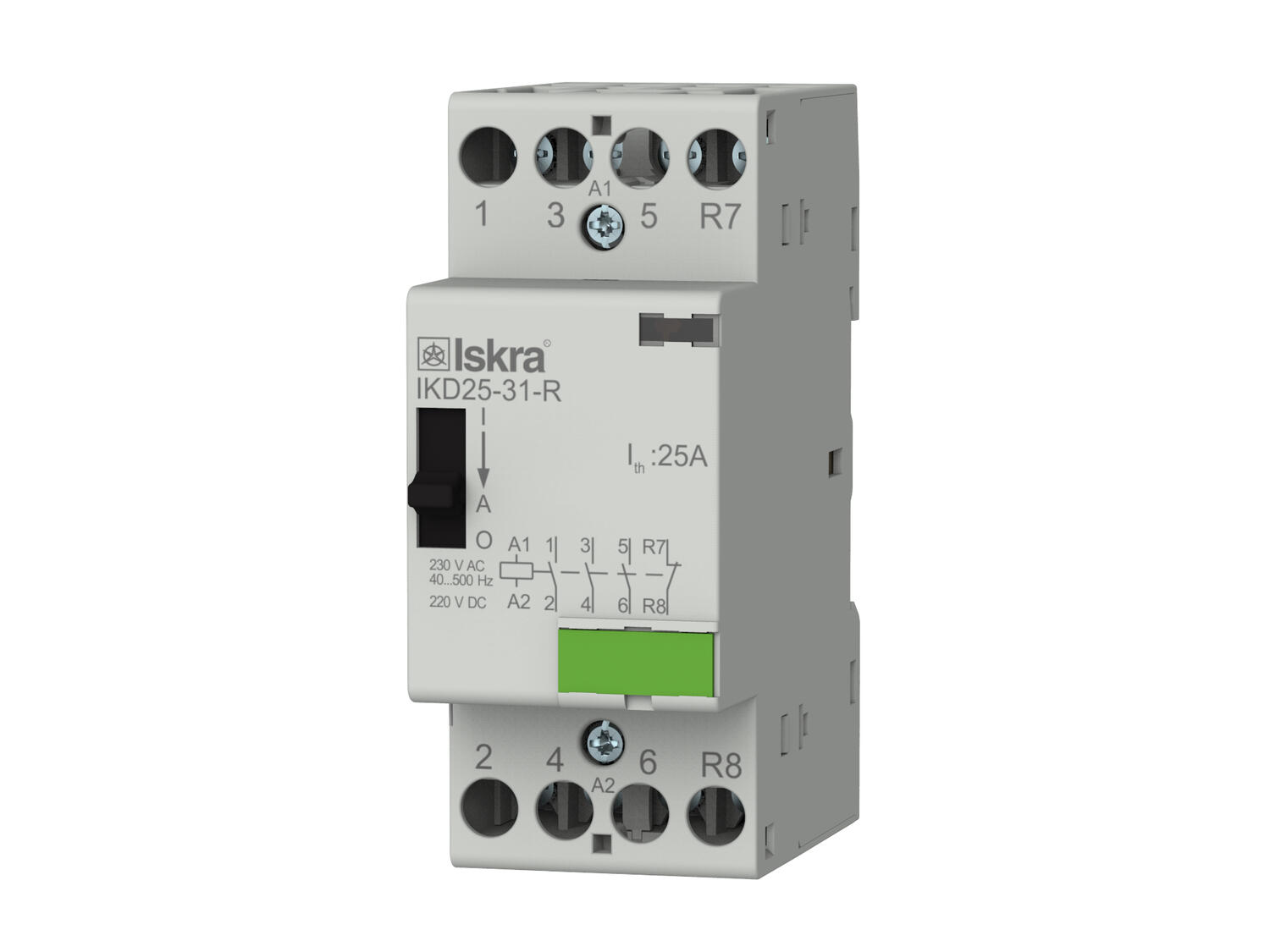

Stycznik czterobiegunowy z dzwignia 25 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 3 NO + 1 NC
Nr produktu:
IKD25-31-R Skopiowano
35 x 85 x 60
4
250 g
230 V AC, 220 V DC, 24 V AC/DC
5,4 kW
15…45
8.5
4
20…70
2
-15…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-19
4 kV
25 A

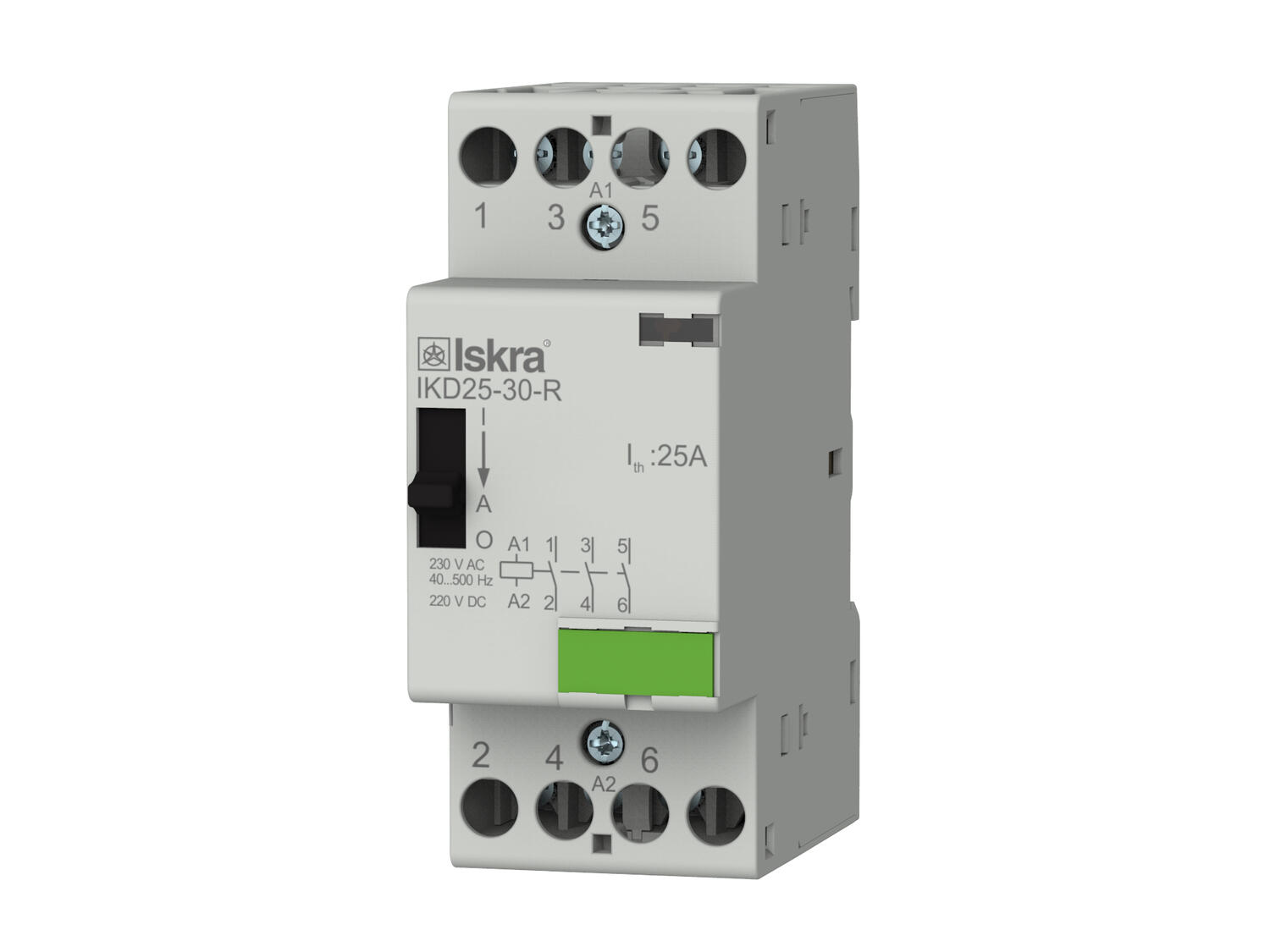

Stycznik trzybiegunowy z dzwignia 25 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 3 NO
Nr produktu:
IKD25-30-R Skopiowano
35 x 85 x 60
3
250 g
230 V AC, 220 V DC, 24 V AC/DC
5,4 kW
15…45
8.5
4
20…70
2
-15…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-20
4 kV
25 A

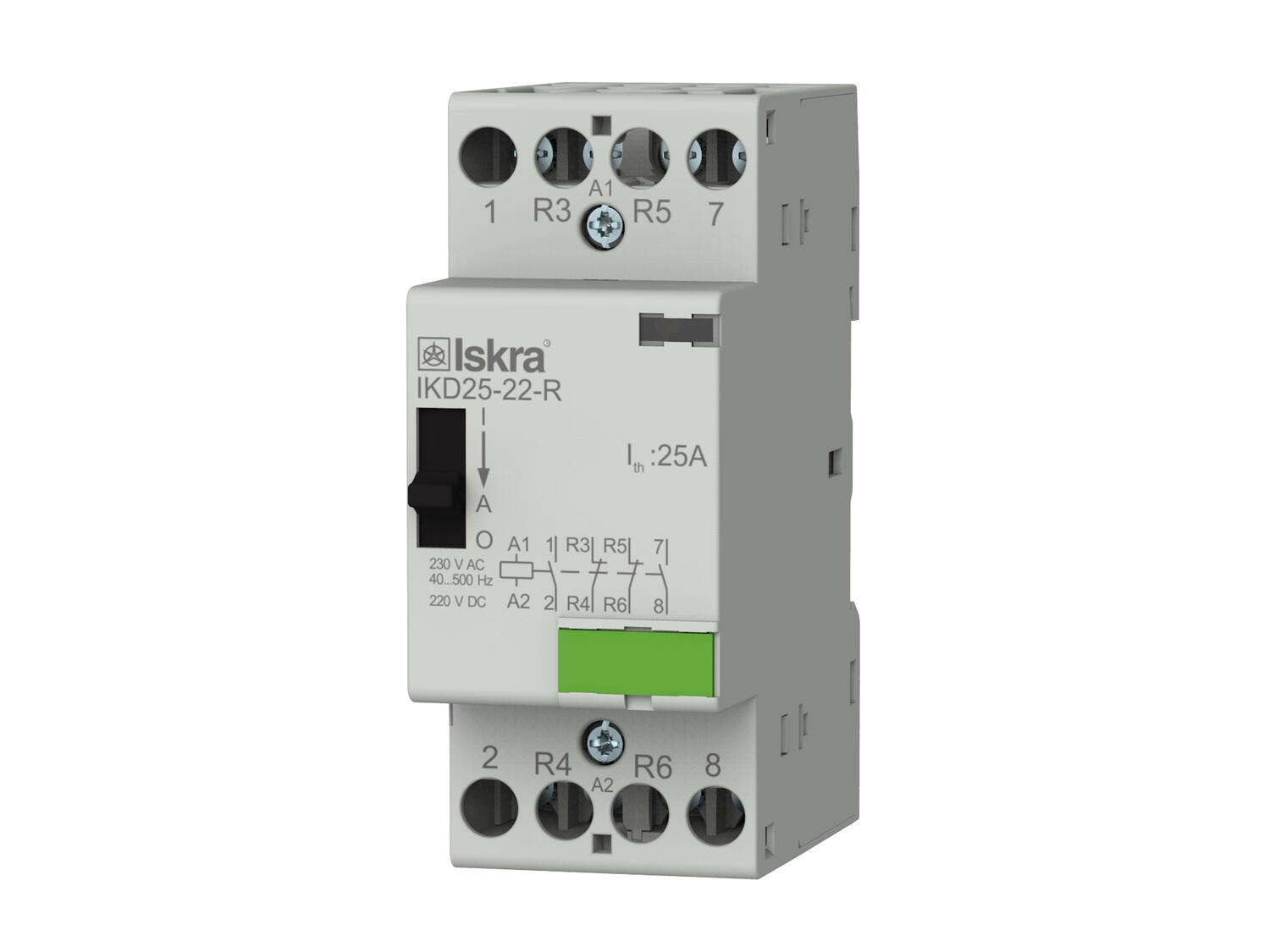

Stycznik czterobiegunowy z dzwignia 25 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 2 NO + 2 NC
Nr produktu:
IKD25-22-R Skopiowano
35 x 85 x 60
4
250 g
230 V AC, 220 V DC, 24 V AC/DC
5,4 kW
15…45
8.5
4
20…70
2
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-21
4 kV
25 A
Stycznik czterobiegunowy z dzwignia 25 A; Cewka 230 V AC, 220 V DC lub 24 V AC/DC; 4 NC
Nr produktu:
IKD25-04-R Skopiowano
35 x 85 x 60
4
250 g
230 V AC, 220 V DC, 24 V AC/DC
5,4 kW
15…45
8.5
4
20…70
2
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-22
4 kV
25 A
Stycznik czterobiegunowy z dzwignia 25 A; Cewka 230 V AC lub 24 V AC; 4 NO
Nr produktu:
IKA25-40-R Skopiowano
35 x 85 x 60
4
230 g
230 V AC, 24 V AC
5,4 kW
10…30
8.5
4
10…30
2
-25…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-18
4 kV
25 A
Stycznik czterobiegunowy z dzwignia 25 A; Cewka 230 V AC lub 24 V AC; 3 NO + 1 NC
Nr produktu:
IKA25-31-R Skopiowano
35 x 85 x 60
4
230 g
230 V AC, 24 V AC
5,4 kW
10…30
8.5
4
10…30
2
-15…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-19
4 kV
25 A
Stycznik trzybiegunowy z dzwignia 25 A; Cewka 230 V AC lub 24 V AC; 3 NO
Nr produktu:
IKA25-30-R Skopiowano
35 x 85 x 60
3
230 g
230 V AC, 24 V AC
5,4 kW
10…30
8.5
4
10…30
2
-15…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-20
4 kV
25 A
Stycznik czterobiegunowy z dzwignia 25 A; Cewka 230 V AC lub 24 V AC; 2 NO + 2 NC
Nr produktu:
IKA25-22-R Skopiowano
35 x 85 x 60
4
230 g
230 V AC, 24 V AC
5,4 kW
10…30
8.5
4
10…30
2
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-21
4 kV
25 A
Stycznik czterobiegunowy z dzwignia 25 A; Cewka 230 V AC lub 24 V AC; 4 NC
Nr produktu:
IKA25-04-R Skopiowano
35 x 85 x 60
4
230 g
230 V AC, 24 V AC
5,4 kW
10…30
8.5
4
10…30
2
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-22
4 kV
25 A
Stycznik czterobiegunowy z dzwignia 40 A; Cewka 230 V AC lub 24 V AC; 4 NO
Nr produktu:
IKA40-40-R Skopiowano
53,5 x 84 x 60
4
350 g
230 V AC, 24 V AC
8,7 kW
10…20
22
11
10…15
3
-25…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
6 kV
40 A

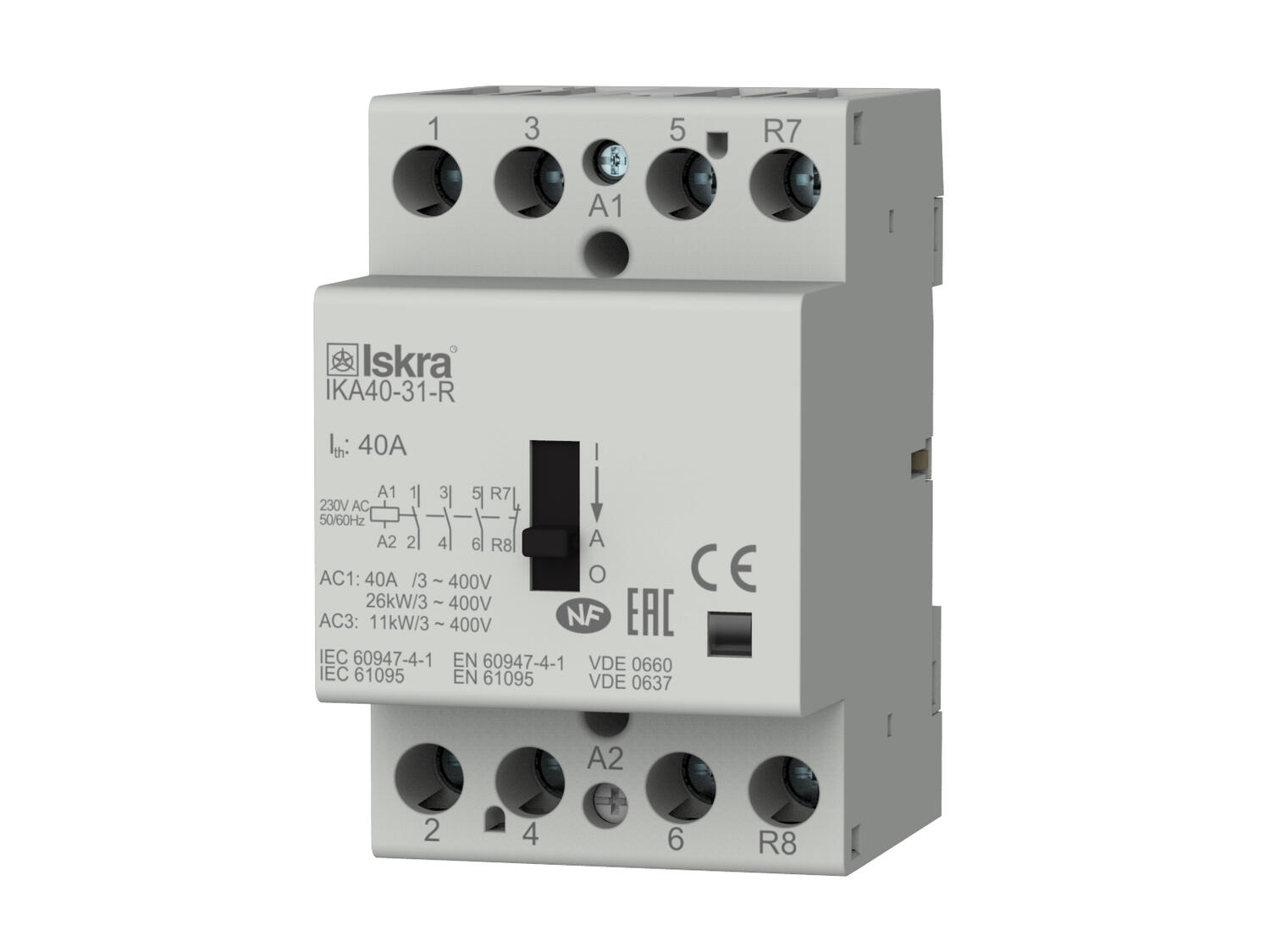

Stycznik czterobiegunowy z dzwignia 40 A; Cewka 230 V AC lub 24 V AC; 3 NO + 1 NC
Nr produktu:
IKA40-31-R Skopiowano
53,5 x 84 x 60
4
350 g
230 V AC, 24 V AC
8,7 kW
10…20
22
11
10…15
3
-15…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
6 kV
40 A
Stycznik czterobiegunowy z dzwignia 40 A; Cewka 230 V AC lub 24 V AC; 2 NO + 2 NC
Nr produktu:
IKA40-22-R Skopiowano
53,5 x 84 x 60
4
350 g
230 V AC, 24 V AC
8,7 kW
10…20
22
11
10…15
3
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
6 kV
40 A
Stycznik czterobiegunowy z dzwignia 40 A; Cewka 230 V AC lub 24 V AC; 4 NC
Nr produktu:
IKA40-04-R Skopiowano
53,5 x 84 x 60
4
350 g
230 V AC, 24 V AC
8,7 kW
10…20
22
11
10…15
3
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
6 kV
40 A
Stycznik czterobiegunowy z dzwignia 63 A; Cewka 230 V AC lub 24 V AC; 4 NO
Nr produktu:
IKA63-40-R Skopiowano
53,5 x 84 x 60
4
350 g
230 V AC, 24 V AC
13,3 kW
10…20
30
15
10…15
3
-25…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
6 kV
63 A
Stycznik czterobiegunowy z dzwignia 63 A; Cewka 230 V AC lub 24 V AC; 3 NO + 1 NC
Nr produktu:
IKA63-31-R Skopiowano
53,5 x 84 x 60
4
350 g
230 V AC, 24 V AC
13,3 kW
10…20
30
15
10…15
3
-15…+70 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
6 kV
63 A
Stycznik czterobiegunowy z dzwignia 63 A; Cewka 230 V AC lub 24 V AC; 2 NO + 2 NC
Nr produktu:
IKA63-22-R Skopiowano
53,5 x 84 x 60
4
350 g
230 V AC, 24 V AC
13,3 kW
10…20
30
15
10…15
3
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
6 kV
63 A
Stycznik czterobiegunowy z dzwignia 63 A; Cewka 230 V AC lub 24 V AC; 4 NC
Nr produktu:
IKA63-04-R Skopiowano
53,5 x 84 x 60
4
350 g
230 V AC, 24 V AC
13,3 kW
10…20
30
15
10…15
3
-15…+55 °C
IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
6 kV
63 A

Wybrany wariant

Wybierz wariant produktu z listy

Wsparcie Klienta
Aby uzyskać informacje dotyczące zamówień i dostępności produktów, skontaktuj się z działem obsługi Klienta:
22 863 27 22
Wyślij e-mail
Potrzebujesz pomocy?
Logo

Ustawienia plików cookie w serwisie oemautomatic.pl

Pliki cookie pomagają nam usprawniać serwis i dostosowywać go do Państwa oczekiwań. Wykorzystujemy pliki cookie aby móc obsługiwać dane logowania i oferować spersonalizowane treści. Niektóre pliki cookie są wymagane dla podstawowej funkcjonalności witryny.

Informacje uzyskane za pośrednictwem plików cookie nigdy nie będą przedmiotem sprzedaży.

Mogą Państwo zaakceptować wszystkie pliki cookie lub spersonalizować swoje preferencje dotyczące określonych plików cookie. Mogą Państwo również zmienić ustawienia dotyczące plików cookie w dowolnym momencie, odwiedzając naszą stronę kontaktową.

Niezbędne pliki cookie

Te pliki cookie są niezbędne dla funkcjonowania strony internetowej i nie mogą być wyłączone w naszych systemach. Są one zazwyczaj ustawiane tylko w odpowiedzi na działania podejmowane przez użytkownika, które sprowadzają się do zapytania o usługi, takie jak ustawienie preferencji prywatności, logowanie lub wypełnianie formularzy. Te pliki cookie nie przechowują żadnych danych osobowych.

Pliki cookie dotyczące wydajności

Te pliki cookie umożliwiają nam zliczanie wizyt i źródeł ruchu, dzięki czemu możemy mierzyć i poprawiać wydajność naszej witryny. Pomagają ustalić, które strony są najbardziej i najmniej popularne i zobaczyć, jak odwiedzający poruszają się po stronie. Wszystkie informacje zbierane przez te pliki cookie są agregowane i tym samym anonimowe. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, nie będziemy wiedzieli, kiedy odwiedził naszą stronę internetową.

Pliki cookie związane z reklamami i ich odbiorcami

Te pliki cookie mogą być ustawiane przez naszych partnerów reklamowych za pośrednictwem naszej strony internetowej. Mogą one być wykorzystywane przez te firmy do budowania profilu zainteresowań użytkownika i wyświetlania odpowiednich reklam na innych stronach. Nie przechowują one bezpośrednio danych osobowych, lecz opierają się na jednoznacznej identyfikacji przeglądarki i sprzętu internetowego. Jeśli użytkownik nie zezwoli na stosowanie tych plików cookie, doświadcza mniej ukierunkowanych reklam.
