Styczniki stosowane w fotowoltaice

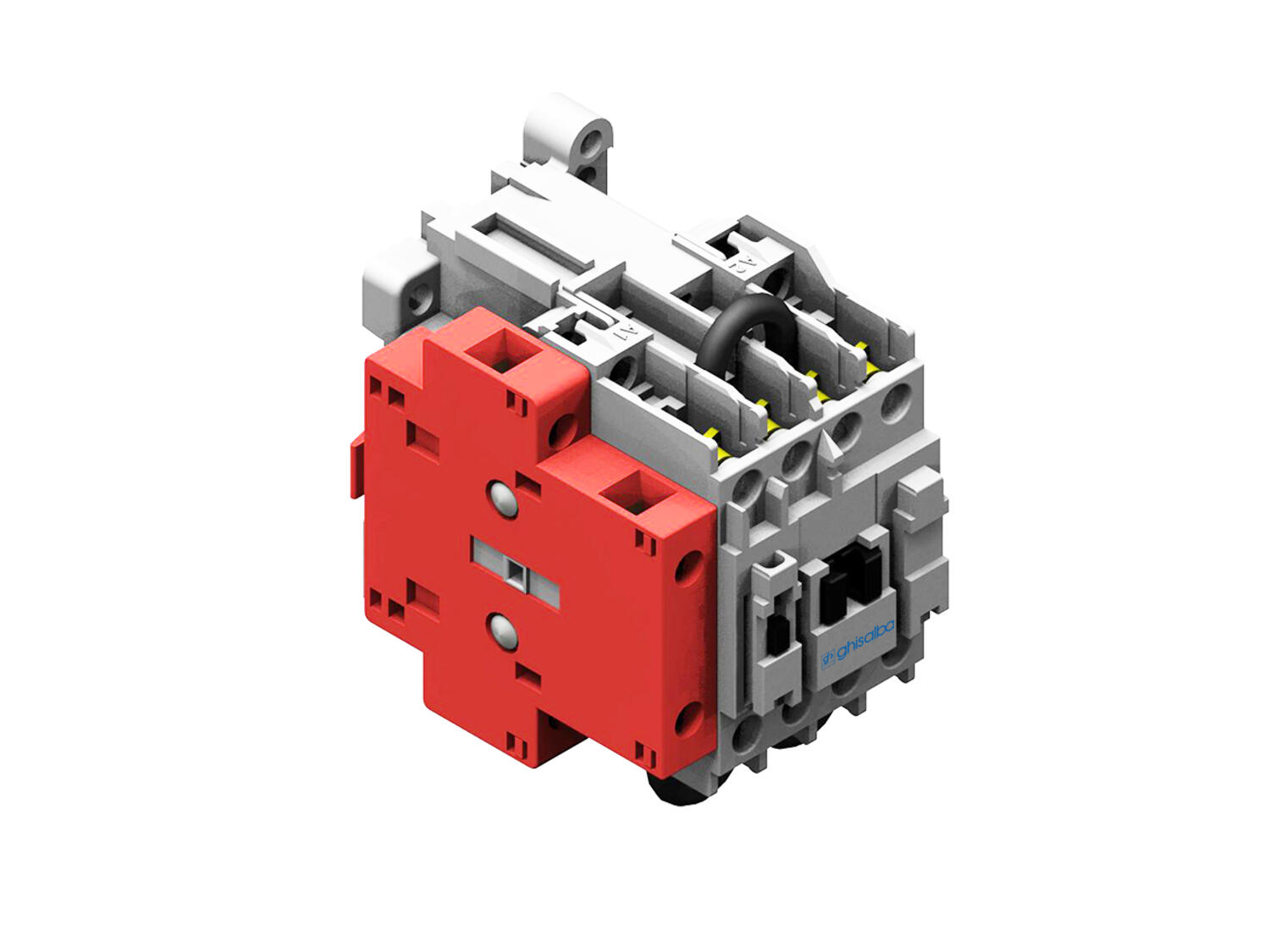

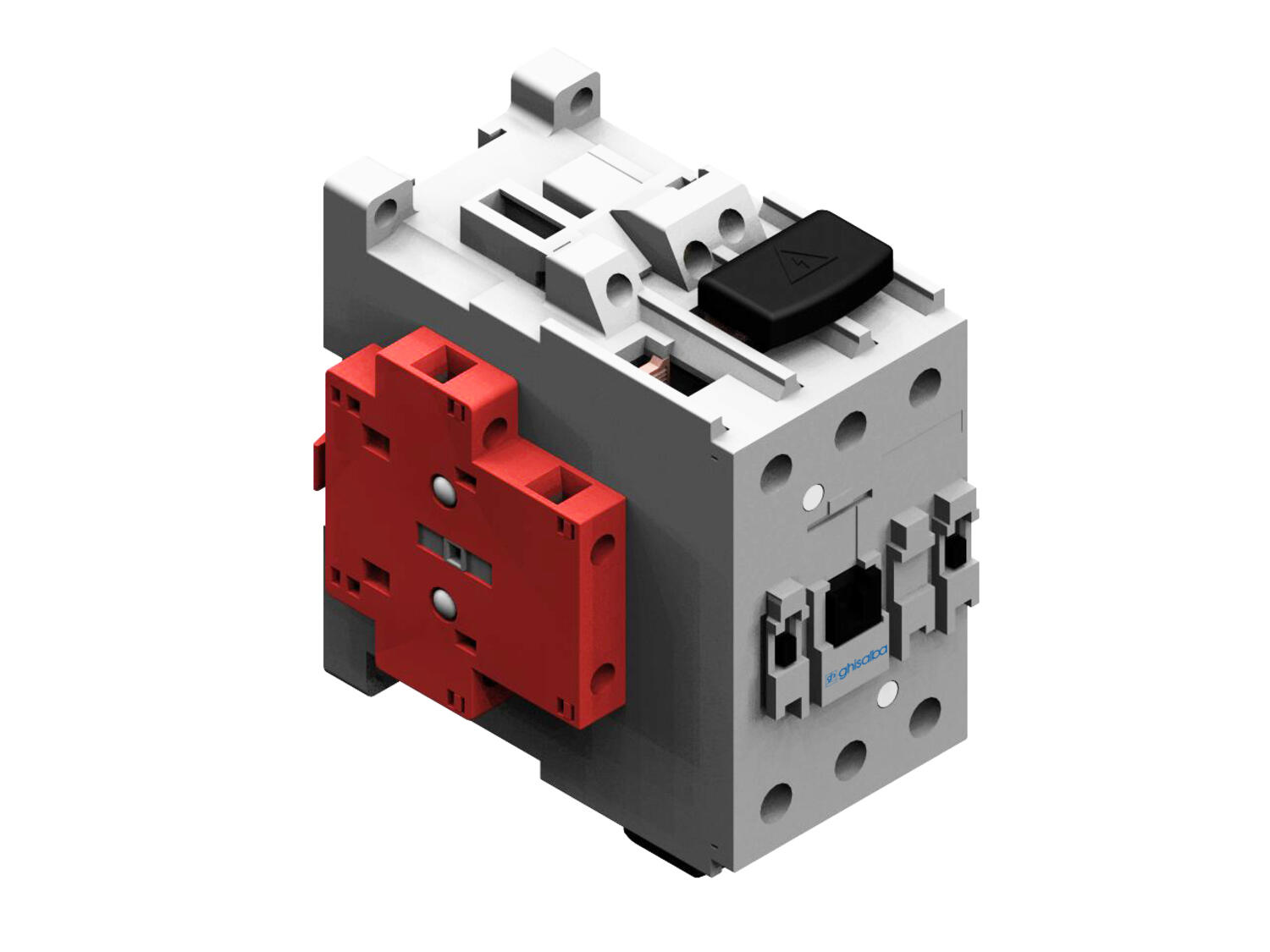

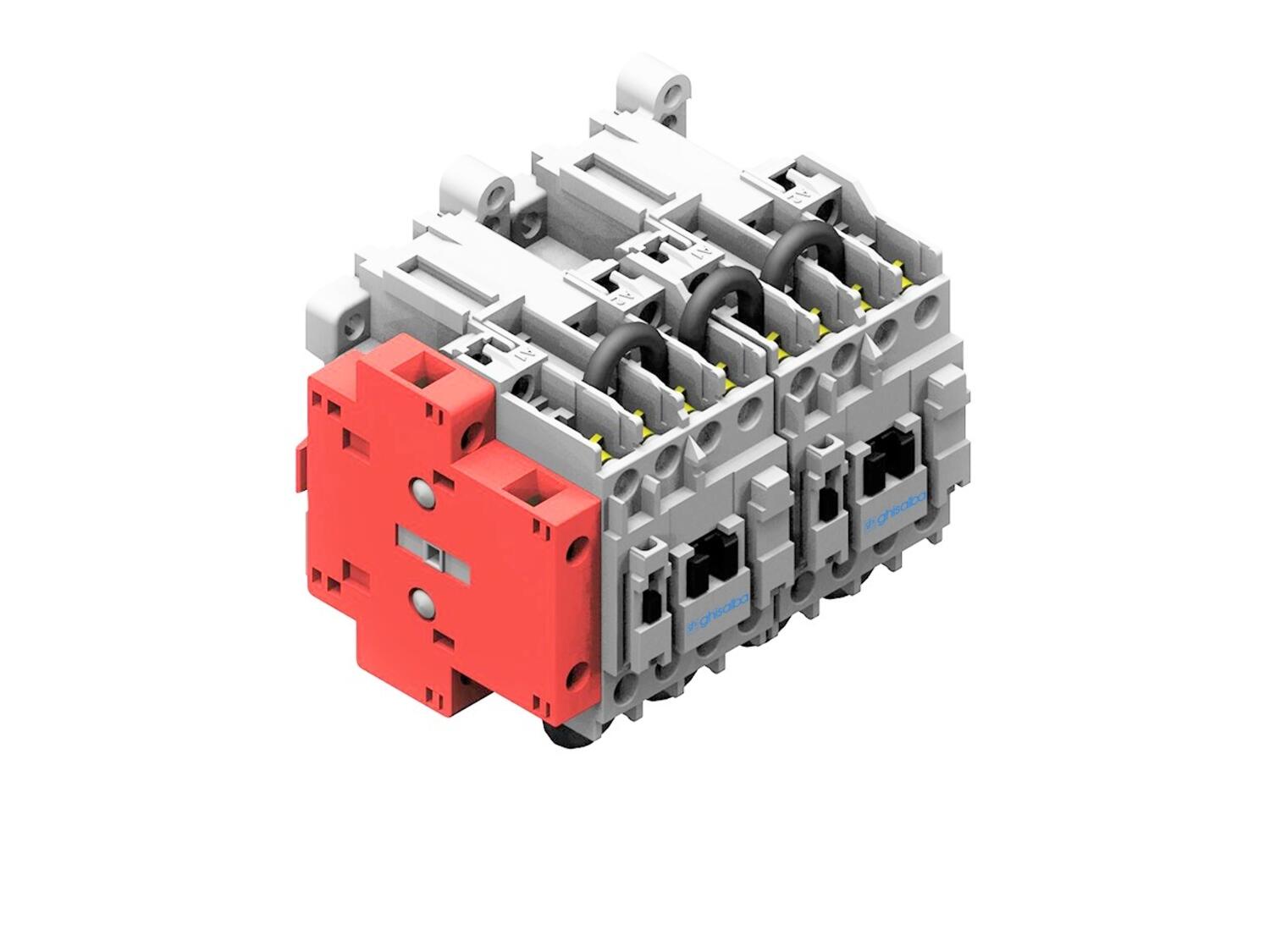

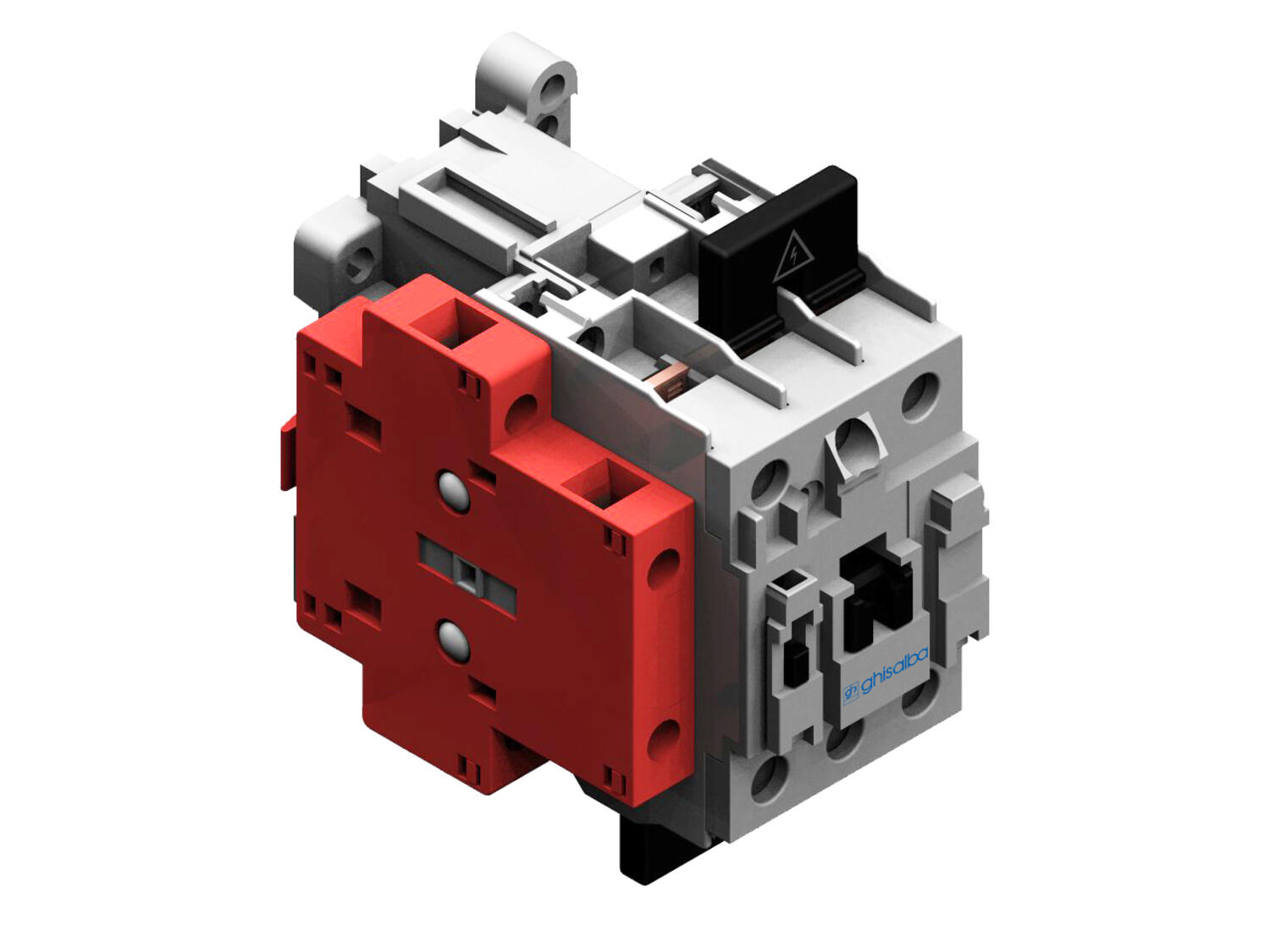

W instalacjach fotowoltaicznych sugeruje się zastosowanie dodatkowych zabezpieczeń. Jednym z takich rozwiązań są skrzynki izolujące panele fotowoltaiczne (łańcuch ogniw o napięciu 600 V DC lub 1000 V DC) od obwodu zasilania falownika. Stosujemy w nich styczniki DC serii GH6 DIPV i GH9 DIPV, które dobieramy zgodnie z wielkością instalacji fotowoltaicznej.
Styczniki te posiadają zintegrowany styk pomocniczy lustrzany (mirror contact), montowany od strony bocznej. Jest to styk rozwierny, który nie może być zamknięty jednocześnie z głównym stykiem zwiernym. Dzięki temu mamy możliwość monitorowania stanu załączenia styków głównych stycznika np. gdy dojdzie do ich sklejenia. Wykorzystanie takiego rozwiązania jest istotne w czasie prac serwisowych przy panelach fotowoltaicznych lub w przypadku wystąpienia pożaru.
W stycznikach serii GH6 DIPV i GH9 DIPV zastosowano skuteczny system gaszenia łuku elektrycznego, w postaci komory gaszeniowej z wydmuchem magnetycznym (magnesy trwałe).
- Styk lustrzany NC spełnia wymagania normy IEC 60947-4-1 załącznik F
- Wersje o zdolności łączeniowej: do 1000 A (DC-1) przy 600 V, do 450 A (DC-1) przy 1000 V
- Kompaktowe wymiary
- Wytrzymałość mechaniczna do 1 000 000 cykli
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| 3912_Dimensions (W x H x D) (mm) | 57 x 80 x 85 |
|---|---|
| Masa | 0,4 kg |
| Sposób montażu | Montaż śrubowy |
| Znamionowe napięcie udarowe wytrzymywane Uimp | 6 kV |
| Znamionowy prąd roboczy Ie (DC-1) przy 600V | 12 A |
Do pobrania
Opis produktu
W instalacjach fotowoltaicznych sugeruje się zastosowanie dodatkowych zabezpieczeń. Jednym z takich rozwiązań są skrzynki izolujące panele fotowoltaiczne (łańcuch ogniw o napięciu 600 V DC lub 1000 V DC) od obwodu zasilania falownika. Stosujemy w nich styczniki DC serii GH6 DIPV i GH9 DIPV, które dobieramy zgodnie z wielkością instalacji fotowoltaicznej.
Styczniki te posiadają zintegrowany styk pomocniczy lustrzany (mirror contact), montowany od strony bocznej. Jest to styk rozwierny, który nie może być zamknięty jednocześnie z głównym stykiem zwiernym. Dzięki temu mamy możliwość monitorowania stanu załączenia styków głównych stycznika np. gdy dojdzie do ich sklejenia. Wykorzystanie takiego rozwiązania jest istotne w czasie prac serwisowych przy panelach fotowoltaicznych lub w przypadku wystąpienia pożaru.
W stycznikach serii GH6 DIPV i GH9 DIPV zastosowano skuteczny system gaszenia łuku elektrycznego, w postaci komory gaszeniowej z wydmuchem magnetycznym (magnesy trwałe).
