CROUZET CONTROL

Crouzet - Seria GN

To klasyczna seria GN do montażu na radiatorze. Dostarczane są z wyjmowaną osłoną zabezpieczającą przed dotykiem, dostosowaną do różnych zastosowań.


Posiadają również zintegrowany ogranicznik przepięć, który chroni przed przepięciami i innymi zakłóceniami, które mogą przedostać się do sieci energetycznej.


Nasze modele posiadają sterowanie przejściem przez zero oraz kilka wybranych opcji dotyczących napięcia i prądu obciążenia.


Na życzenie dostępne są również:

- z bezpośrednim sterowaniem dla obciążeń indukcyjnych

- inne napięcia sterujące (18-36 VAC/DC, 20-265 VAC)

Pokaż więcej
  • Jednofazowy, wyjście AC
  • Załączanie w zerze lub natychmiastowe
  • Prąd obciążenia: 10-125 A
  • Zabezpieczenie przeciwprzepięciowe TVS lub filtr RC
  • Wskaźnik LED załączenia wejścia

Wybrany wariant produktu

Crouzet_Control_logo.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Dopuszczenia CE, cRUus, VDE
Głębokość 29,1 mm
Liczba pól 1
Maksymalne napięcie wsteczne -32V dc
Maksymalny I²t dla bezpiecznika (A²s) 78/128
Maksymalny prąd obciążenia 10 A rms
Maksymalny prąd upływu w stanie spoczynku 1 mA rms
Maksymalny spadek napięcia w stanie zadziałania 1.2V
Masa 80 g
Materiał podstawy Aluminium
Materiał: obudowa UL94 V-0
Minimalne napięcie zasilania 3V dc
Minimalny prąd obciążenia 5 mA rms
Minimalny prąd załączenia 10 mA
Montaż Montaż panelowy

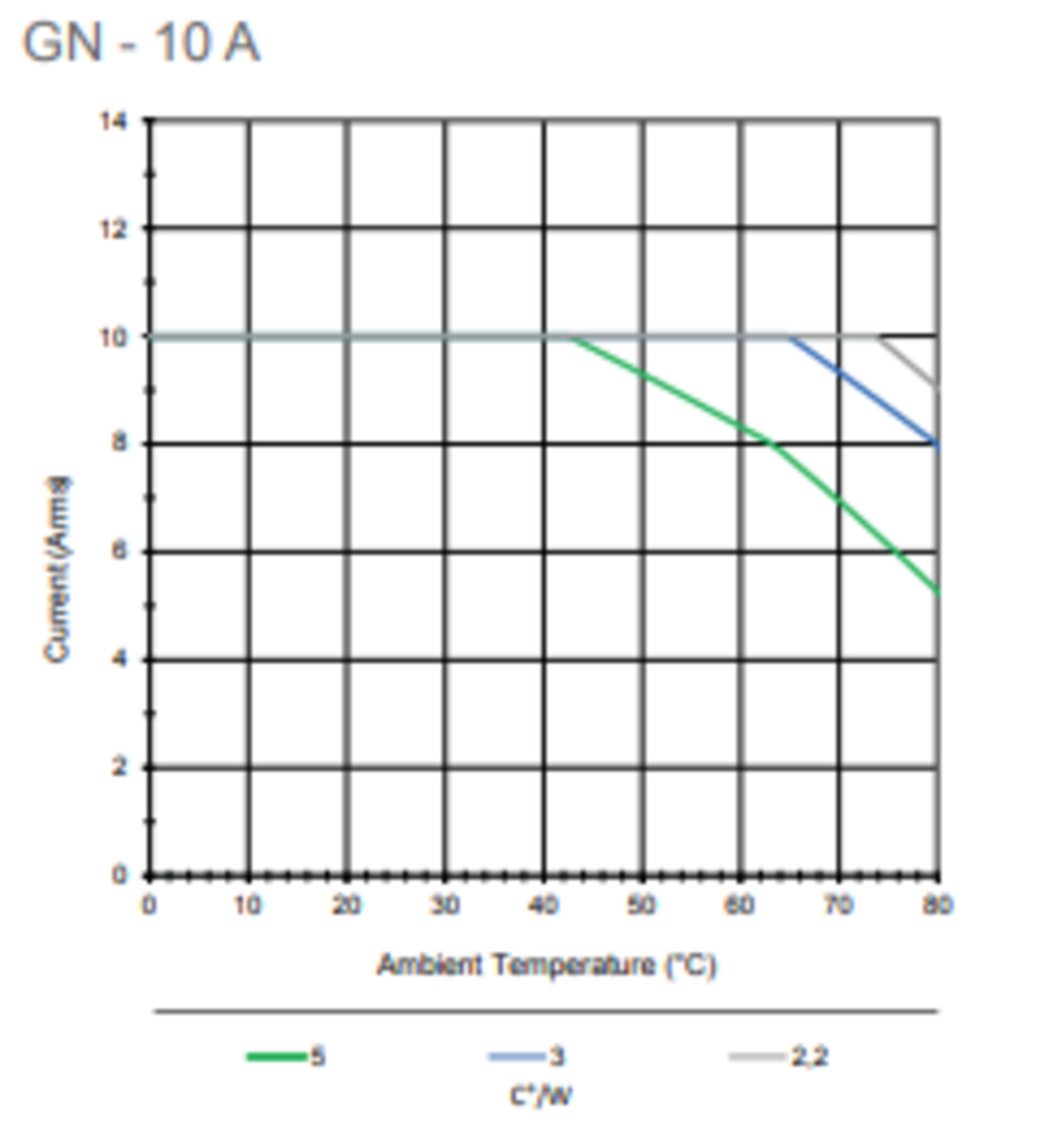

Najmniejszy radiator dla prądu znamionowego (przy 40 °C) 5,3 °C/W
Napięcie probiercze wejście - wyjście (50/60 Hz) 4000 V rms
Napięcie przejściowe 600 V pk
Napięcie sterowania 4-32V dc
Napięcie wyjściowe 24-280V ac
Poziom odłączenia zasilania 1V dc
Prąd max. 14 mA
Prąd wyjściowy 10 A

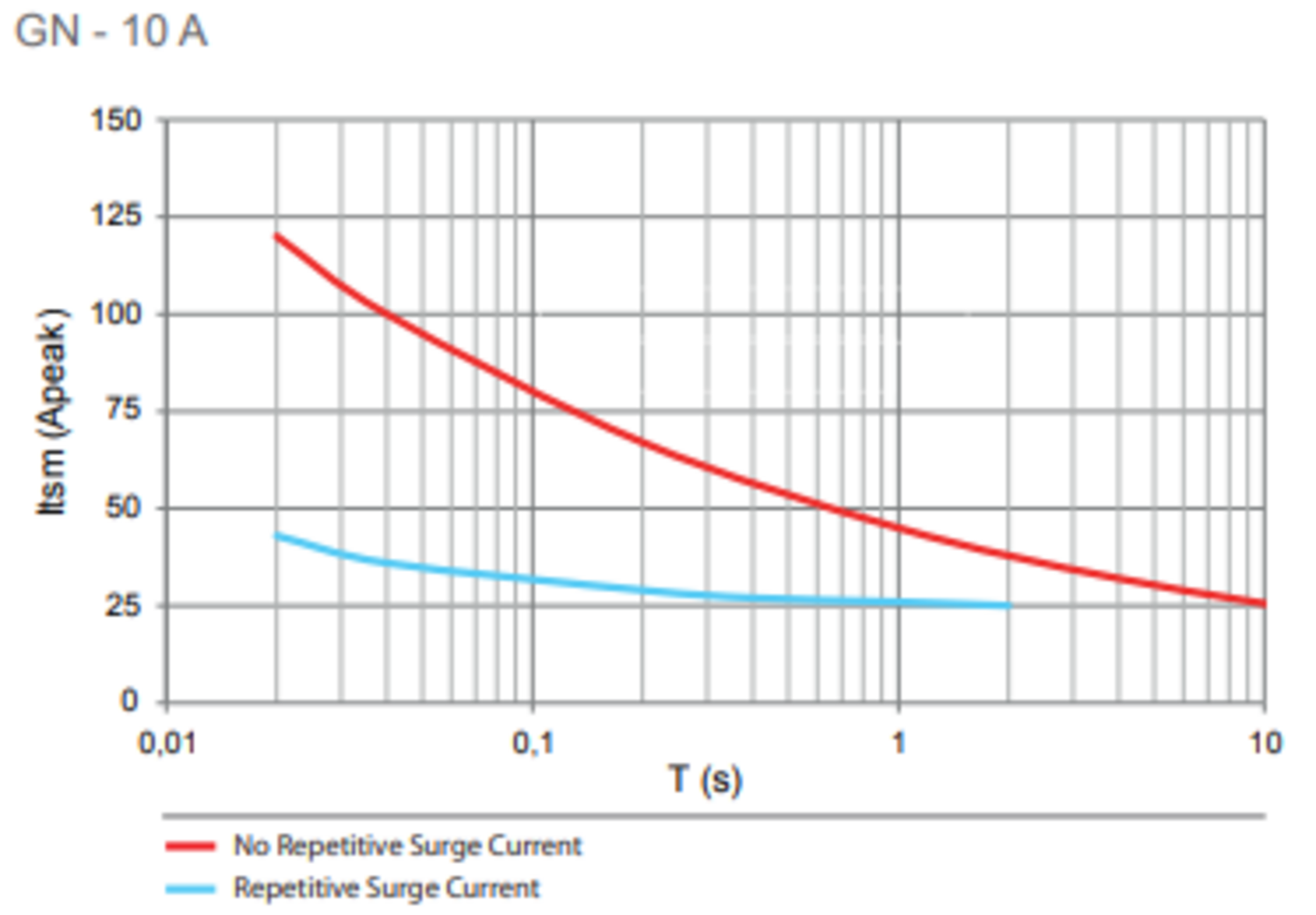

Prąd zwarcia 1 sekundowy 45 A
Rezystancja termiczna 2,3 °C/W
Szerokość 44,5 mm
Temeraura otoczenia pracy -40 ... +80°C
Temeraura otoczenia pracy -40 ... +100°C
Wskaźnik stanu wejścia LED Zielony
Wysokość 59,4 mm

Do pobrania

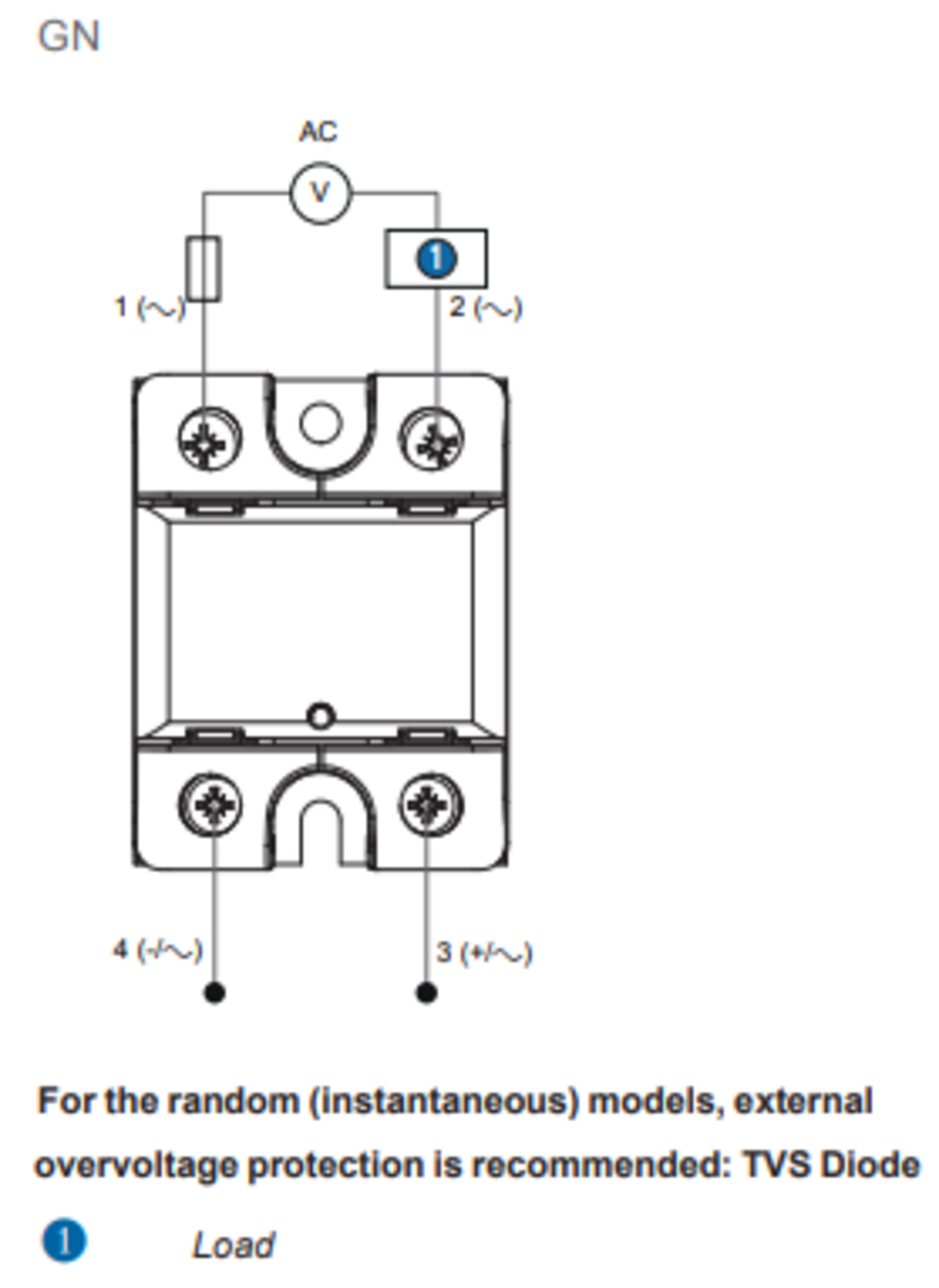

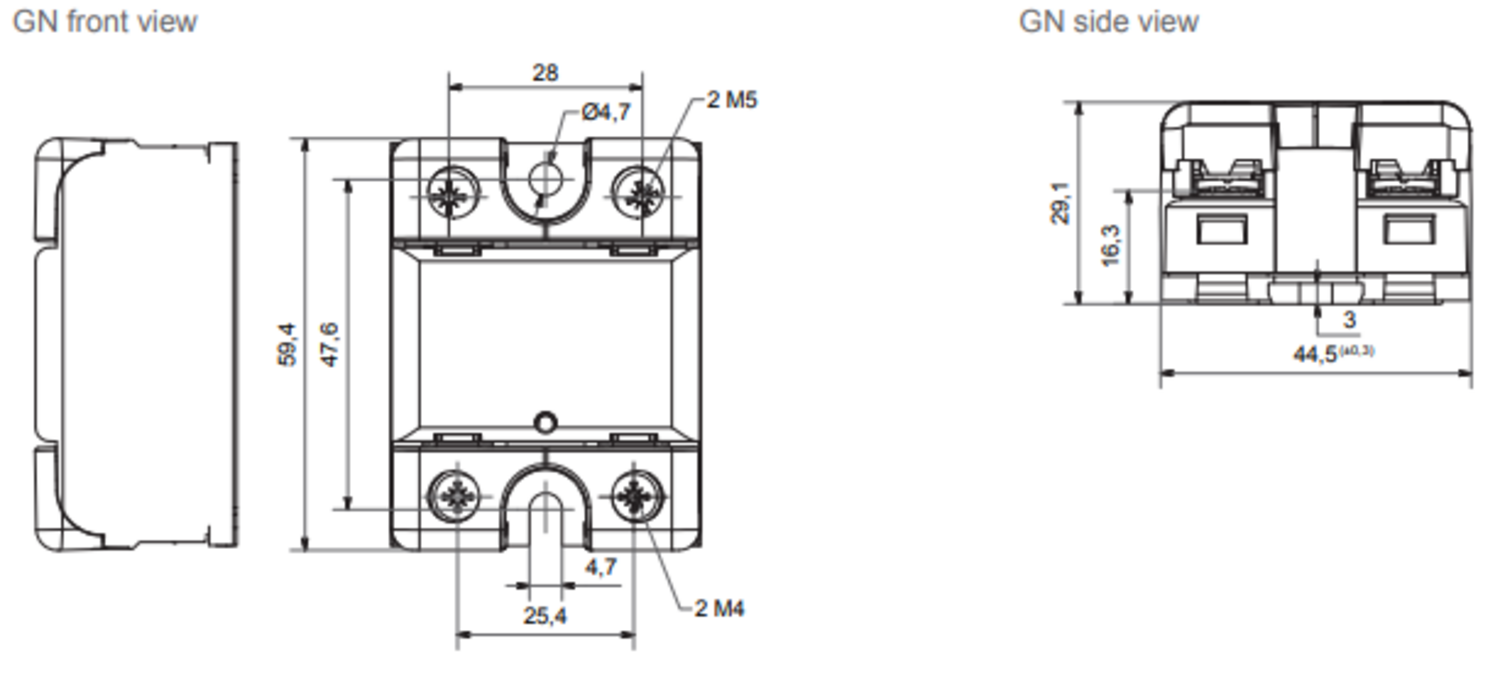

Wymiary i połączenia

Rysunki techniczne

Opis produktu

To klasyczna seria GN do montażu na radiatorze. Dostarczane są z wyjmowaną osłoną zabezpieczającą przed dotykiem, dostosowaną do różnych zastosowań.


Posiadają również zintegrowany ogranicznik przepięć, który chroni przed przepięciami i innymi zakłóceniami, które mogą przedostać się do sieci energetycznej.


Nasze modele posiadają sterowanie przejściem przez zero oraz kilka wybranych opcji dotyczących napięcia i prądu obciążenia.


Na życzenie dostępne są również:

- z bezpośrednim sterowaniem dla obciążeń indukcyjnych

- inne napięcia sterujące (18-36 VAC/DC, 20-265 VAC)

Akcesoria

Podobne produkty

Dodaj produkt jako nową pozycję w koszyku

Ten produkt już jest w koszyku. Wybierz czy chcesz zwiększyć ilość produktu, czy dodać jako kolejną pozycję w koszyku

Warianty produktu Maksymalne napięcie wsteczne Maksymalny I²t dla bezpiecznika (A²s) Maksymalny prąd obciążenia Maksymalny prąd upływu w stanie spoczynku Maksymalny spadek napięcia w stanie zadziałania Minimalne napięcie zasilania Minimalny prąd załączenia Najmniejszy radiator dla prądu znamionowego (przy 40 °C) Napięcie przejściowe Napięcie sterowania Napięcie wyjściowe Poziom odłączenia zasilania Prąd max. Prąd wyjściowy Prąd zwarcia 1 sekundowy Rezystancja termiczna Cena
GN series solid state relay.jpg
SSR 10 A; 24-280 V AC Out; 4-32 V DC In; Zero Cross
Nr produktu:
84137000N Skopiowano
-32V dc
78/128
10 A rms
1 mA rms
1.2V
3V dc
10 mA
5,3 °C/W
600 V pk
4-32V dc
24-280V ac
1V dc
14 mA
10 A
45 A
2,3 °C/W
GN series solid state relay.jpg
SSR 10 A; 24-280 V AC Out; 20-265 V AC In; Zero Cross
Nr produktu:
84137001N Skopiowano
78/128
10 A rms
1 mA rms
1.2V
18V ac/dc
5 mA AC / 4 mA DC
5,3 °C/W
600 V pk
20-265V ac
24-280V ac
5V ac/dc
10 mA
10 A
45 A
2,3 °C/W
GN series solid state relay.jpg
SSR 25 A; 24-280 V AC Out; 4-32 V DC In; Zero Cross
Nr produktu:
84137010N Skopiowano
-32V dc
487/600
25 A rms
1 mA rms
1.23V
3V dc
10 mA
1,3 °C/W
600 V pk
4-32V dc
24-280V ac
1V dc
14 mA
25 A
100 A
1,7 °C/W
GN series solid state relay.jpg
SSR 25 A; 24-280 V AC Out; 20-265 V AC In; Zero Cross
Nr produktu:
84137011N Skopiowano
487/600
25 A rms
1 mA rms
1.23V
18V ac/dc
5 mA AC / 4 mA DC
1,3 °C/W
600 V pk
20-265V ac
24-280V ac
5V ac/dc
10 mA
25 A
100 A
1,7 °C/W
GN series solid state relay.jpg
SSR 25 A; 24-280 V AC Out; 18-36 V AC/DC In; Zero Cross
Nr produktu:
84137012N Skopiowano
487/600
25 A rms
1 mA rms
1.23V
18V ac/dc
5 mA AC / 4 mA DC
1,3 °C/W
600 V pk
18-36V ac/dc
24-280V ac
5V ac/dc
10 mA
25 A
100 A
1,7 °C/W
GN series solid state relay.jpg
SSR 25 A; 48-660 V AC Out; 4-32 V DC In; Zero Cross
Nr produktu:
84137110N Skopiowano
-32V dc
720/1250
25 A rms
1 mA rms
1.25V
3V dc
10 mA
2,08 °C/W
1200 V pk
4-32V dc
48-660V ac
1V dc
14 mA
25 A
125 A
0,55 °C/W
GN series solid state relay.jpg
SSR 25 A; 48-660 V AC Out; 20-265 V AC In; Zero Cross
Nr produktu:
84137111N Skopiowano
720/1250
25 A rms
1 mA rms
1.25V
18V ac/dc
5 mA AC / 4 mA DC
2,08 °C/W
1200 V pk
20-265V ac
48-660V ac
5V ac/dc
10 mA
25 A
125 A
0,55 °C/W
GN series solid state relay.jpg
SSR 50 A; 48-660 V AC Out; 4-32 V DC In; Zero Cross
Nr produktu:
84137120N Skopiowano
-32V dc
2450/2800
50 A rms
1 mA rms
1.38V
3V dc
10 mA
0,84 °C/W
1200 V pk
4-32V dc
48-660V ac
1V dc
14 mA
50 A
230 A
0,4 °C/W
GN series solid state relay.jpg
SSR 50 A; 48-660 V AC Out; 18-36 V AC/DC In; Zero Cross
Nr produktu:
84137122N Skopiowano
2450/2800
50 A rms
1 mA rms
1.38V
18V ac/dc
5 mA AC / 4 mA DC
0,84 °C/W
1200 V pk
18-36V ac/dc
48-660V ac
5V ac/dc
10 mA
50 A
230 A
0,4 °C/W
GN series solid state relay.jpg
SSR 50 A; 48-660 V AC Out; 20-265 V AC In; Zero Cross
Nr produktu:
84137121N Skopiowano
2450/2800
50 A rms
1 mA rms
1.38V
18V ac/dc
5 mA AC / 4 mA DC
0,84 °C/W
1200 V pk
20-265V ac
48-660V ac
5V ac/dc
10 mA
50 A
230 A
0,4 °C/W
GN series solid state relay.jpg
SSR 75 A; 48-660 V AC Out; 4-32 V DC In; Zero Cross
Nr produktu:
84137130N Skopiowano
-32V dc
6000/7200
75 A rms
1 mA rms
1.34V
3V dc
10 mA
0,52 °C/W
1200 V pk
4-32V dc
48-660V ac
1V dc
14 mA
75 A
347 A
0,3 °C/W
GN series solid state relay.jpg
SSR 75 A; 48-660 V AC Out; 20-265 V AC In; Zero Cross
Nr produktu:
84137131N Skopiowano
6000/7200
75 A rms
1 mA rms
1.34V
18V ac/dc
5 mA AC / 4 mA DC
0,52 °C/W
1200 V pk
20-265V ac
48-660V ac
5V ac/dc
10 mA
75 A
347 A
0,3 °C/W
GN series solid state relay.jpg
SSR 100 A; 48-660 V AC Out; 4-32 V DC In; Zero Cross
Nr produktu:
84137140N Skopiowano
-32V dc
6000/7200
100 A rms
1 mA rms
1.45V
3V dc
10 mA
0,23 °C/W
1200 V pk
4-32V dc
48-660V ac
1V dc
14 mA
100 A
347 A
0,3 °C/W
GN series solid state relay.jpg
SSR 100 A; 48-660 V AC Out; 20-265 V AC In; Zero Cross
Nr produktu:
84137141N Skopiowano
6000/7200
100 A rms
1 mA rms
1.45V
18V ac/dc
5 mA AC / 4 mA DC
0,23 °C/W
1200 V pk
20-265V ac
48-660V ac
5V ac/dc
10 mA
100 A
347 A
0,3 °C/W
GN series solid state relay.jpg
SSR 125 A; 48-660 V AC Out; 4-32 V DC In; Zero Cross
Nr produktu:
84137180N Skopiowano
-32V dc
20000/22000
125 A rms
1 mA rms
1.15V
3V dc
10 mA
0,29 °C/W
1200 V pk
4-32V dc
48-660V ac
1V dc
14 mA
125 A
613 A
0,25 °C/W
GN series solid state relay.jpg
SSR 125 A; 48-660 V AC Out; 20-265 V AC In; Zero Cross
Nr produktu:
84137181N Skopiowano
20000/22000
125 A rms
1 mA rms
1.15V
18V ac/dc
5 mA AC / 4 mA DC
0,29 °C/W
1200 V pk
20-265V ac
48-660V ac
5V ac/dc
10 mA
125 A
613 A
0,25 °C/W
GN series solid state relay.jpg
SSR 25 A; 24-280 V AC Out; 4-32 V DC In; Instantaneous
Nr produktu:
84137210N Skopiowano
-32V dc
512/882
25 A rms
5 mA rms
1.08V
3V dc
10 mA
2,6 °C/W
600 V pk
4-32V dc
24-280V ac
1V dc
14 mA
25 A
100 A
0,7 °C/W
GN series solid state relay.jpg
SSR 25 A; 24-280 V AC Out; 90-260 V AC In; Instantaneous
Nr produktu:
84137211N Skopiowano
512/882
25 A rms
5 mA rms
1.08V
90V ac
6.5 mA
2,6 °C/W
600 V pk
90-260V ac
24-280V ac
5V ac
10 mA
25 A
100 A
0,7 °C/W
GN series solid state relay.jpg
SSR 50 A; 48-660 V AC Out; 4-32 V DC In; Instantaneous
Nr produktu:
84137320N Skopiowano
-32V dc
2450/2500
50 A rms
5 mA rms
1.37V
3V dc
10 mA
0,84 °C/W
1600 V pk
4-32V dc
48-660V ac
1V dc
14 mA
50 A
230 A
0,4 °C/W
GN series solid state relay.jpg
SSR 50 A; 48-660 V AC Out; 90-260 V AC In; Instantaneous
Nr produktu:
84137321N Skopiowano
2450/2500
50 A rms
5 mA rms
1.37V
90V ac
6.5 mA
0,84 °C/W
1600 V pk
90-260V ac
48-660V ac
5V ac
10 mA
50 A
230 A
0,4 °C/W
GN series solid state relay.jpg
SSR 75 A; 48-660 V AC Out; 4-32 V DC In; Instantaneous
Nr produktu:
84137330N Skopiowano
-32V dc
6000/7200
75 A rms
5 mA rms
1.34V
3V dc
10 mA
0,52 °C/W
1600 V pk
4-32V dc
48-660V ac
1V dc
14 mA
75 A
347 A
0,3 °C/W
