SENSATA CRYDOM

Crydom - seria GNR (10-30 A)

Przekaźniki półprzewodnikowe przeznaczone są używane do łączenia dużych obciążeń obciążeń elektrycznych. Seria GNR oparta jest na nowej technologii, co oznacza, między innymi:
· Spadek napięcia na półprzewodnikach jest obniżony do 1,2 V (przekaźnik generuje mniej ciepła, które musi być odprowadzone).
· Półprzewodnik znajduje się centralnie na radiatorze (ciepło jest rozprowadzane lepiej i jest odprowadzane szybciej).
· Przekaźnik jest całkowicie wolny od żywicy epoksydowej (eliminuje ryzyko zapłonu w wyniku uszkodzenia elementu)
· Elastyczne połączenia zapobiegają uszkodzeniom przy zmianach temperatury.
· Przekaźniki posiadają wskaźnik LED na wejściu kontrolnym, zintegrowaną ochronę przepięciową na wyjściu oraz filtry RC na wejściu i wyjściu.

Pokaż więcej
  • Jednofazowy, wyjście AC
  • Załączanie w zerze lub natychmiast
  • Prąd obciążenia 10-30A
  • Szerokość 22,5 mm
  • Wskaźnik LED załączenia wejścia

Wybrany wariant produktu

Sensata Crydom.jpg

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Aktywacja 0 V
Czas odpowiedzi 10 ms
Czas załączenia 10 ms
Dopuszczenia CE, CSA, EMC, UL
Głębokość 120,8 mm
Izolacja galwaniczna wejście/wyjście 2500 V
Liczba pól 1
Masa 225 g
Max. pobór prądu 10 mA
Max. temperatura pracy 80 °C
Max. temperatura składowania 100 °C
Min. pobór prądu 6 mA
Min. temperatura pracy -20 °C
Min. temperatura składowania -40 °C
Napięcie obciążenia AC
Napięcie odłączenia 1 V
Napięcie sterowania 4-32V dc
Napięcie wyjściowe 24-280V ac
Peak current 190
Prąd wyjściowy 10 A
Spadek napięcia na półprzewodniku w punkcie Imax 1,5 V
Stopień ochrony IP IP20
Szerokość 22,5 mm
Wartość prądu I²t 182 A²s
Wysokość 89,8 mm

Do pobrania

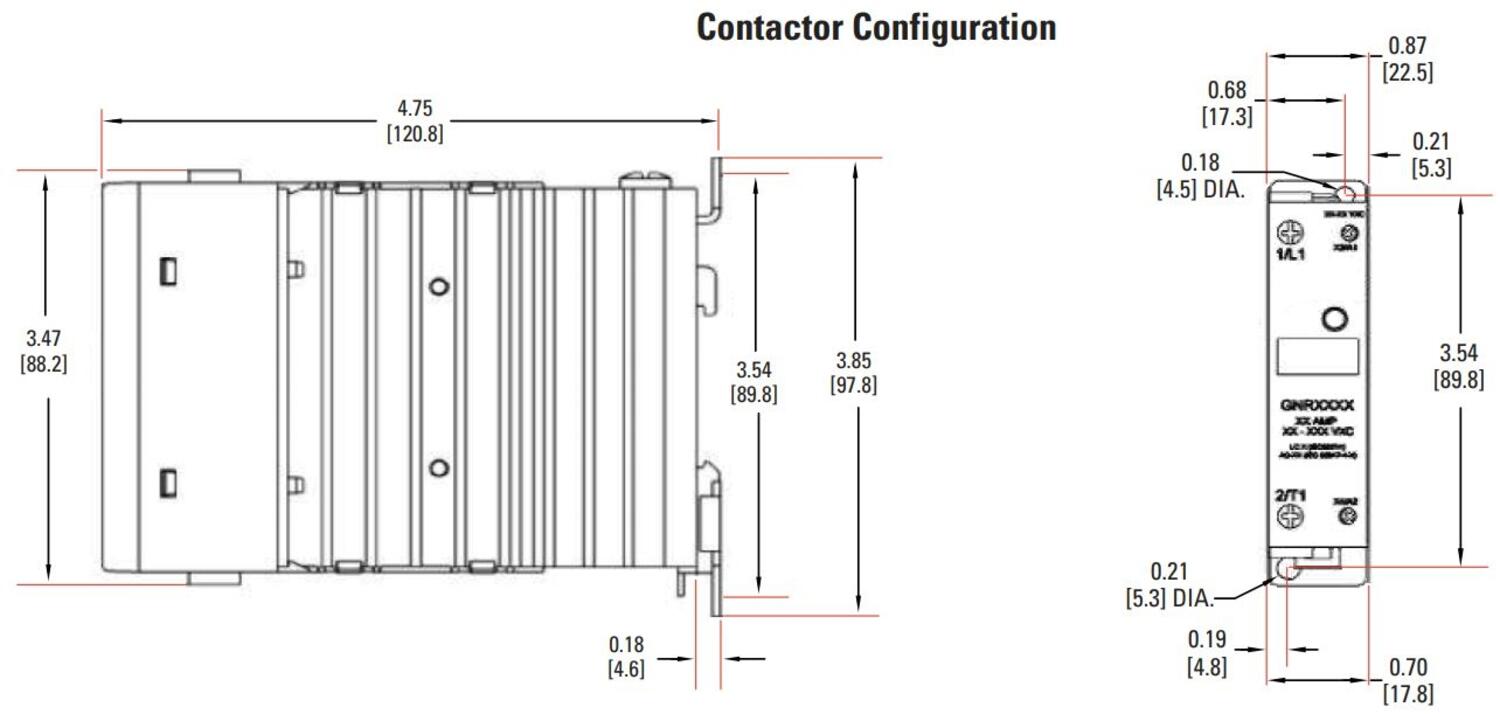

Wymiary i połączenia

Rysunki techniczne

Opis produktu

Przekaźniki półprzewodnikowe przeznaczone są używane do łączenia dużych obciążeń obciążeń elektrycznych. Seria GNR oparta jest na nowej technologii, co oznacza, między innymi:
· Spadek napięcia na półprzewodnikach jest obniżony do 1,2 V (przekaźnik generuje mniej ciepła, które musi być odprowadzone).
· Półprzewodnik znajduje się centralnie na radiatorze (ciepło jest rozprowadzane lepiej i jest odprowadzane szybciej).
· Przekaźnik jest całkowicie wolny od żywicy epoksydowej (eliminuje ryzyko zapłonu w wyniku uszkodzenia elementu)
· Elastyczne połączenia zapobiegają uszkodzeniom przy zmianach temperatury.
· Przekaźniki posiadają wskaźnik LED na wejściu kontrolnym, zintegrowaną ochronę przepięciową na wyjściu oraz filtry RC na wejściu i wyjściu.

Akcesoria

Powiązane

Nowości

Półprzewodnikowe przekaźniki do pracy w niesprzyjających warunkach

Delcon od ponad 40 lat specjalizuje się w produkcji wysokiej jakości przekaźników półprzewodnikowych. Jego produkty wyróżniają się wyjątkową żywotnością oraz przystosowaniem do pracy w niesprzyjających warunkach.

Nowości

Komponenty modułowe do rozdzielnic niskiego napięcia od ISKRA

ISKRA d.o.o. to słoweński producent komponentów elektrycznych. Nieprzerwanie od blisko 80 lat produkuje w Europie wysokiej jakości wyroby, które sprzedawane są na całym świecie.

Nowości

Nowy przetwornik temperatury od PR Electronics: 5450 PROFIBUS PA

Przedstawiamy nowy przetwornik temperatury PR Electronics 5450 PROFIBUS PA — zaprojektowany, aby zapewnić wyjątkową dokładność, niezawodność i wydajność dla branży automatyki i procesowej.

Akademia OEM

Zastosowanie wyłączników nadprądowych firmy ISKRA RI73N C63 oraz RI113N C125

Wyłączniki nadprądowe firmy ISKRA RI73N C63 oraz RI113N C125 znalazły zastosowanie jako zabezpieczenie układu podgrzewacza w kotłach wodnych zasilanych napięciem 3-fazowym.

Nowości

Moduł do monitorowania napięć i prądów AC od PR electronics

4179B to wprowadzony ostatnio do oferty PR Electronics moduł do monitorowania napięć i prądów AC pod kątem ustawionych przez użytkownika limitów.

Nowości

Największa oferta przekaźników w Polsce

Nasz wiodący dostawca Comat Releco oferuje kompletną gamę przekaźników. Oferowane przez nas przekaźniki przemysłowe są przeznaczone do zastosowań w aplikacjach z obciążeniami od zaledwie kilku mA do 16 A.

Warianty produktu Aktywacja Czas odpowiedzi Czas załączenia Max. pobór prądu Min. pobór prądu Napięcie odłączenia Napięcie sterowania Napięcie wyjściowe Peak current Prąd wyjściowy Spadek napięcia na półprzewodniku w punkcie Imax Wartość prądu I²t Cena

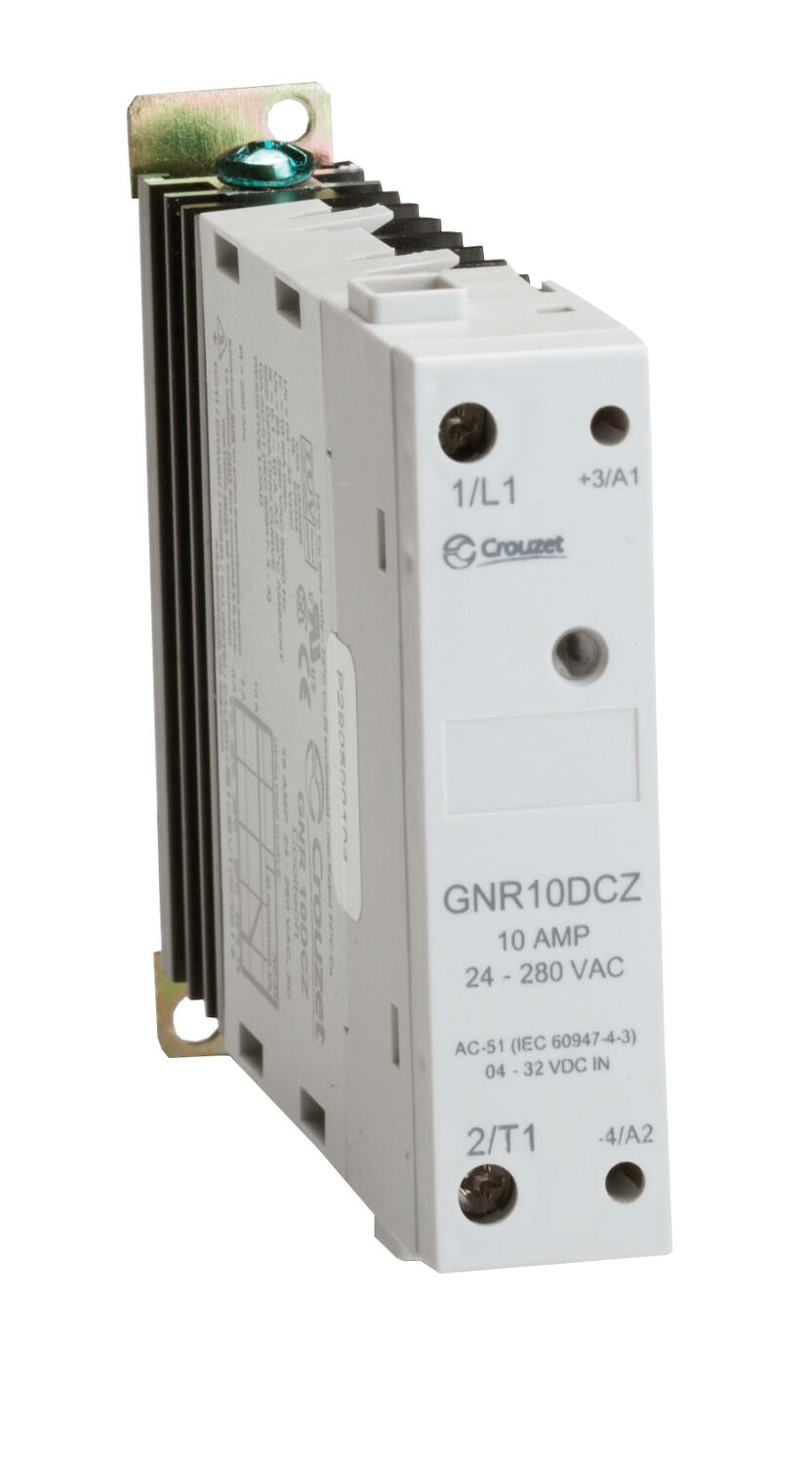

SSR 10A/4-32VDC:24-280VAC/z.w "0" /C
Nr produktu:
GNR10DCZ Skopiowano
0 V
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
24-280V ac
190
10 A
1,5 V
182 A²s
SSR 10A/4-32VDC:24-280VAC/z.w "0" /H
Nr produktu:
GNR10DHZ Skopiowano
0 V
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
24-280V ac
190
10 A
1,5 V
182 A²s
SSR 10A/90-140VAC:24-280VAC/z.w "0" /C
Nr produktu:
GNR10BCZ Skopiowano
0 V
30 ms
20 ms
23 mA
5 mA
10 V
90-140V ac
24-280V ac
190
10 A
1,5 V
182 A²s
SSR 10A/90-140VAC:24-280VAC/z.w "0" /H
Nr produktu:
GNR10BHZ Skopiowano
0 V
30 ms
20 ms
23 mA
5 mA
10 V
90-140V ac
24-280V ac
190
10 A
1,5 V
182 A²s
SSR 10A/180-280VAC:24-280VAC/z.w "0" /C
Nr produktu:
GNR10ACZ Skopiowano
0 V
30 ms
20 ms
20 mA
6 mA
10 V
180-280V ac
24-280V ac
190
10 A
1,5 V
182 A²s
SSR 10A/180-280VAC:24-280VAC/z.w "0" /H
Nr produktu:
GNR10AHZ Skopiowano
0 V
30 ms
20 ms
20 mA
6 mA
10 V
180-280V ac
24-280V ac
190
10 A
1,5 V
182 A²s
SSR 20A/4-32VDC:48-600VAC/bezzwłoczny /C
Nr produktu:
GNR20DCR Skopiowano
Natychmiastowy
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
48-600V ac
286
20 A
1,35 V
410 A²s

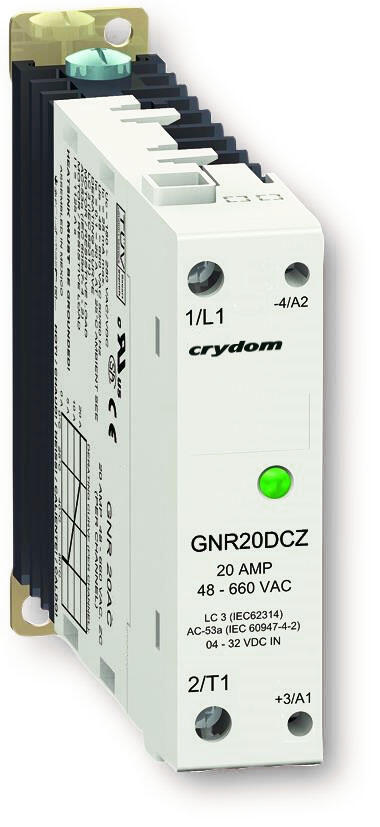

SSR 20A/4-32VDC:48-600VAC/z.w "0" /C
Nr produktu:
GNR20DCZ Skopiowano
0 V
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
48-600V ac
286
20 A
1,35 V
410 A²s
SSR 20A/4-32VDC:48-600VAC/bezzwłoczny /H
Nr produktu:
GNR20DHR Skopiowano
Natychmiastowy
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
48-600V ac
286
20 A
1,35 V
410 A²s
SSR 20A/4-32VDC:48-600VAC/z.w "0" /H
Nr produktu:
GNR20DHZ Skopiowano
0 V
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
48-600V ac
286
20 A
1,35 V
410 A²s
SSR 20A/90-140VAC:48-600VAC/z.w "0" /C
Nr produktu:
GNR20BCZ Skopiowano
0 V
30 ms
20 ms
23 mA
5 mA
10 V
90-140V ac
48-600V ac
286
20 A
1,35 V
410 A²s
SSR 20A/90-140VAC:48-600VAC/z.w "0" /H
Nr produktu:
GNR20BHZ Skopiowano
0 V
30 ms
20 ms
23 mA
5 mA
10 V
90-140V ac
48-600V ac
286
20 A
1,35 V
410 A²s
SSR 20A/180-280VAC:48-600VAC/z.w "0" /C
Nr produktu:
GNR20ACZ Skopiowano
0 V
30 ms
20 ms
20 mA
6 mA
10 V
180-280V ac
48-600V ac
286
20 A
1,35 V
410 A²s
SSR 20A/180-280VAC:48-600VAC/z.w "0" /H
Nr produktu:
GNR20AHZ Skopiowano
0 V
30 ms
20 ms
20 mA
6 mA
10 V
180-280V ac
48-600V ac
286
20 A
1,35 V
410 A²s
SSR 30A/4-32VDC:48-600VAC/bezzwłoczny /C
Nr produktu:
GNR30DCR Skopiowano
Natychmiastowy
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
48-600V ac
716
30 A
1,35 V
2562 A²s
SSR 30A/4-32VDC:48-600VAC/z.w "0" /C
Nr produktu:
GNR30DCZ Skopiowano
0 V
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
48-600V ac
716
30 A
1,35 V
2562 A²s
SSR 30A/4-32VDC:48-600VAC/bezzwłoczny /H
Nr produktu:
GNR30DHR Skopiowano
Natychmiastowy
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
48-600V ac
716
30 A
1,35 V
2562 A²s
SSR 30A/4-32VDC:48-600VAC/z.w "0" /H
Nr produktu:
GNR30DHZ Skopiowano
0 V
10 ms
10 ms
10 mA
6 mA
1 V
4-32V dc
48-600V ac
716
30 A
1,35 V
2562 A²s
SSR 30A/90-140VAC:48-600VAC/z.w "0" /C
Nr produktu:
GNR30BCZ Skopiowano
0 V
30 ms
20 ms
23 mA
5 mA
10 V
90-140V ac
48-600V ac
716
30 A
1,35 V
2562 A²s
SSR 30A/90-140VAC:48-600VAC/z.w "0" /H
Nr produktu:
GNR30BHZ Skopiowano
0 V
30 ms
20 ms
23 mA
5 mA
10 V
90-140V ac
48-600V ac
716
30 A
1,35 V
2562 A²s
SSR 30A/180-280VAC:48-600VAC/z.w "0" /C
Nr produktu:
GNR30ACZ Skopiowano
0 V
30 ms
20 ms
20 mA
6 mA
10 V
180-280V ac
48-600V ac
716
30 A
1,35 V
2562 A²s
SSR 30A/180-280VAC:48-600VAC/z.w "0" /H
Nr produktu:
GNR30AHZ Skopiowano
0 V
30 ms
20 ms
20 mA
6 mA
10 V
180-280V ac
48-600V ac
716
30 A
1,35 V
2562 A²s
