SENSATA CRYDOM
Styczniki SSC 3-fazowe serii SOLICON DRC
SOLICON DRC to najnowsza seria styczników półprzewodnikowych firmy Crydom. Ich bezgłośna praca, odporność na wibracje i udary oraz pola magnetyczne powodują, że są one niezastąpione w wielu aplikacjach.

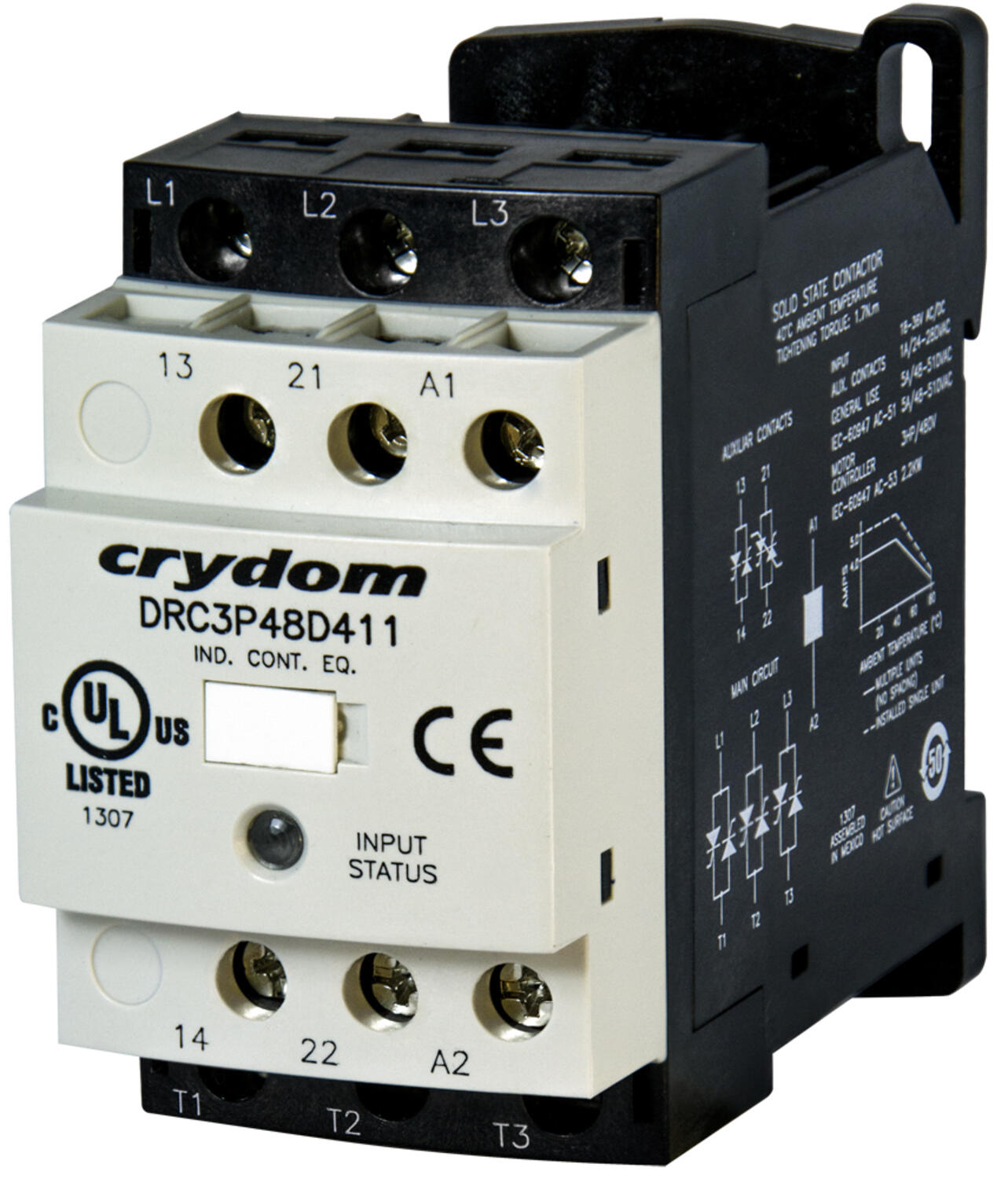

3-fazowe styczniki półprzewodnikowe SOLICON DRC dostępne są dla obciążeń do 4.8A lub do 7.6A na fazę przy 480 V AC (dla silników do 5KM/3,7kW). Charakteryzują się zwartą, kompaktową obudową oraz mniejszą masą od klasycznych styczników o podobnych parametrach. Wersja rewersyjna umożliwia też znaczną oszczędność miejsca na szynie DIN. Styczniki dostępne są w wersjach załączanych „w zerze” dla obciążeń rezystancyjnych, jak i bez synchronizacji dla obciążeń indukcyjnych. Dzięki wbudowanemu zabezpieczeniu TVS (Transient Voltage Supresion) nie wymaga się stosowania zewnętrznych zabezpieczeń przepięciowych. Styczniki wyposażone są też w diodę LED sygnalizującą status wejścia, które w zależności od wersji sterowane jest napięciem 18-30 lub 36-55 VAC/DC; 90-140 VAC lub 208-265 VAC.
Styczniki serii SOLICON DRC są jedynymi stycznikami na rynku o maksymalnej częstotliwości łączeń 9000 cykli/h.
- Wersje dla obciążeń 4.8A i 7.6A
- Napięcie sterowania 24-230V AC/DC
- Napięcie obciążenia 400-480VAC
- Wbudowane zabezpieczenie przeciwprzepięciowe

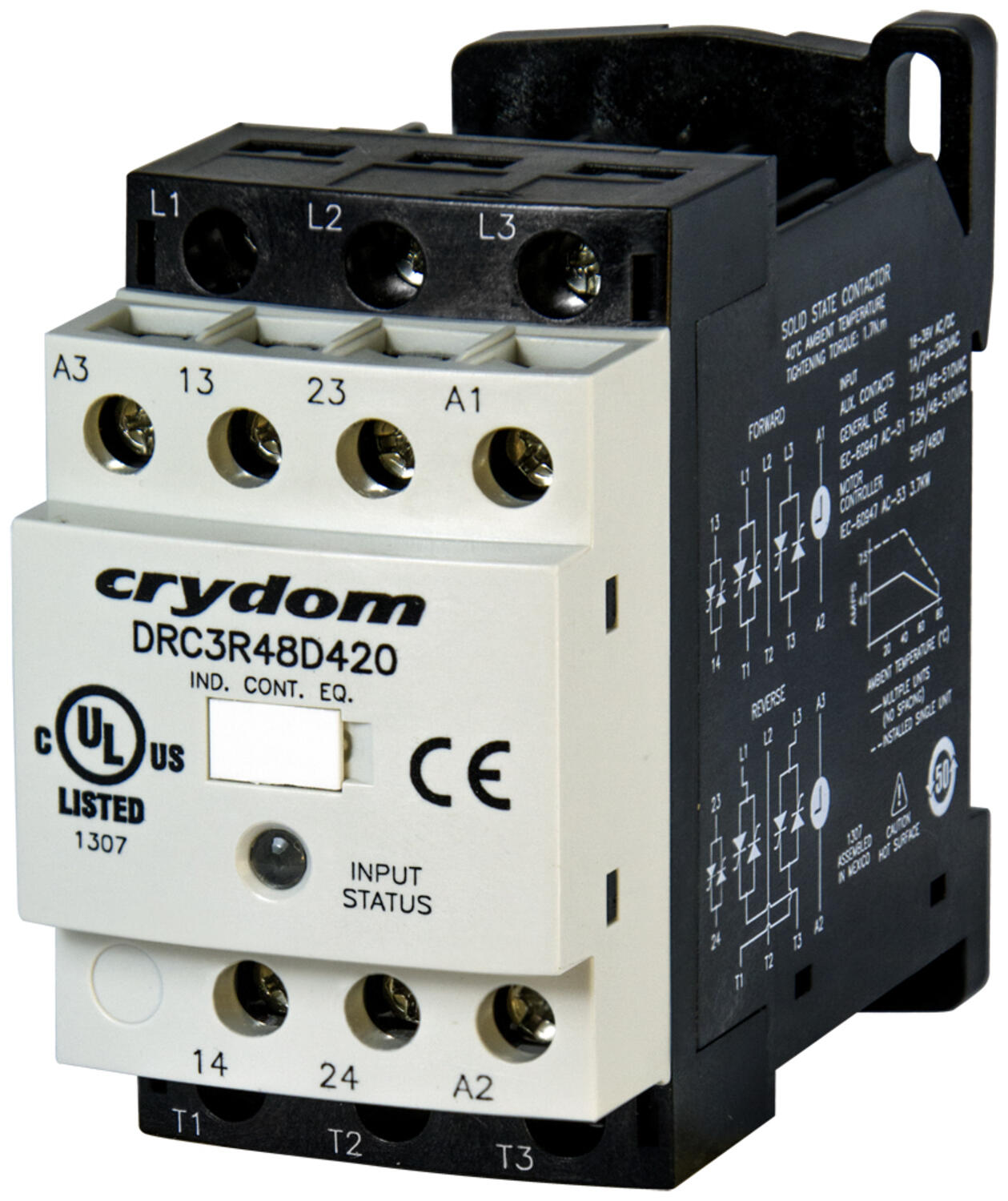

- Wersje rewersyjne (nawrotne)
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas odpowiedzi | 20 ms |
|---|---|
| Czas załączenia | 30 ms |
| Częstotliwość obciążenia (max) | 63 Hz |
| Częstotliwość obciążenia (min) | 47 Hz |
| Dopuszczenia | CE, CSA, EMC, UL |
| Izolacja galwaniczna wejście/wyjście | 3750 V |
| Liczba pól | 3 |
| Masa | 228 g |
| Max. pobór prądu | 25 mA |
| Max. temperatura pracy | 80 °C |
| Max. temperatura składowania | 100 °C |
| Min. pobór prądu | 10 mA |
| Min. temperatura pracy | -30 °C |
| Min. temperatura składowania | -30 °C |
| Napięcie obciążenia | AC |
| Napięcie obciążenia AC (max) | 530 V |
|---|---|
| Napięcie obciążenia AC (min) | 48 V |
| Napięcie odłączenia | 7 V |
| Napięcie sterowania AC/DC (max) | 30 V |
| Napięcie sterowania AC/DC (min) | 18 V |
| Napięcie szczytowe | 1200 V |
| Peak current | 715 |
| Prąd obciążenia AC (max) | 5 A |
| Prąd obciążenia AC min. | 0,15 A |
| Prąd upływu | 3 |
| Spadek napięcia na półprzewodniku w punkcie Imax | 1,15 V |
| Stopień ochrony IP | IP20 |
| Szerokość | 45 mm |
| Wartość prądu I²t | 2330 A²s |
Opis produktu
SOLICON DRC to najnowsza seria styczników półprzewodnikowych firmy Crydom. Ich bezgłośna praca, odporność na wibracje i udary oraz pola magnetyczne powodują, że są one niezastąpione w wielu aplikacjach.
3-fazowe styczniki półprzewodnikowe SOLICON DRC dostępne są dla obciążeń do 4.8A lub do 7.6A na fazę przy 480 V AC (dla silników do 5KM/3,7kW). Charakteryzują się zwartą, kompaktową obudową oraz mniejszą masą od klasycznych styczników o podobnych parametrach. Wersja rewersyjna umożliwia też znaczną oszczędność miejsca na szynie DIN. Styczniki dostępne są w wersjach załączanych „w zerze” dla obciążeń rezystancyjnych, jak i bez synchronizacji dla obciążeń indukcyjnych. Dzięki wbudowanemu zabezpieczeniu TVS (Transient Voltage Supresion) nie wymaga się stosowania zewnętrznych zabezpieczeń przepięciowych. Styczniki wyposażone są też w diodę LED sygnalizującą status wejścia, które w zależności od wersji sterowane jest napięciem 18-30 lub 36-55 VAC/DC; 90-140 VAC lub 208-265 VAC.
Styczniki serii SOLICON DRC są jedynymi stycznikami na rynku o maksymalnej częstotliwości łączeń 9000 cykli/h.
