SENSATA CRYDOM
Crydom - seria GN (DC)

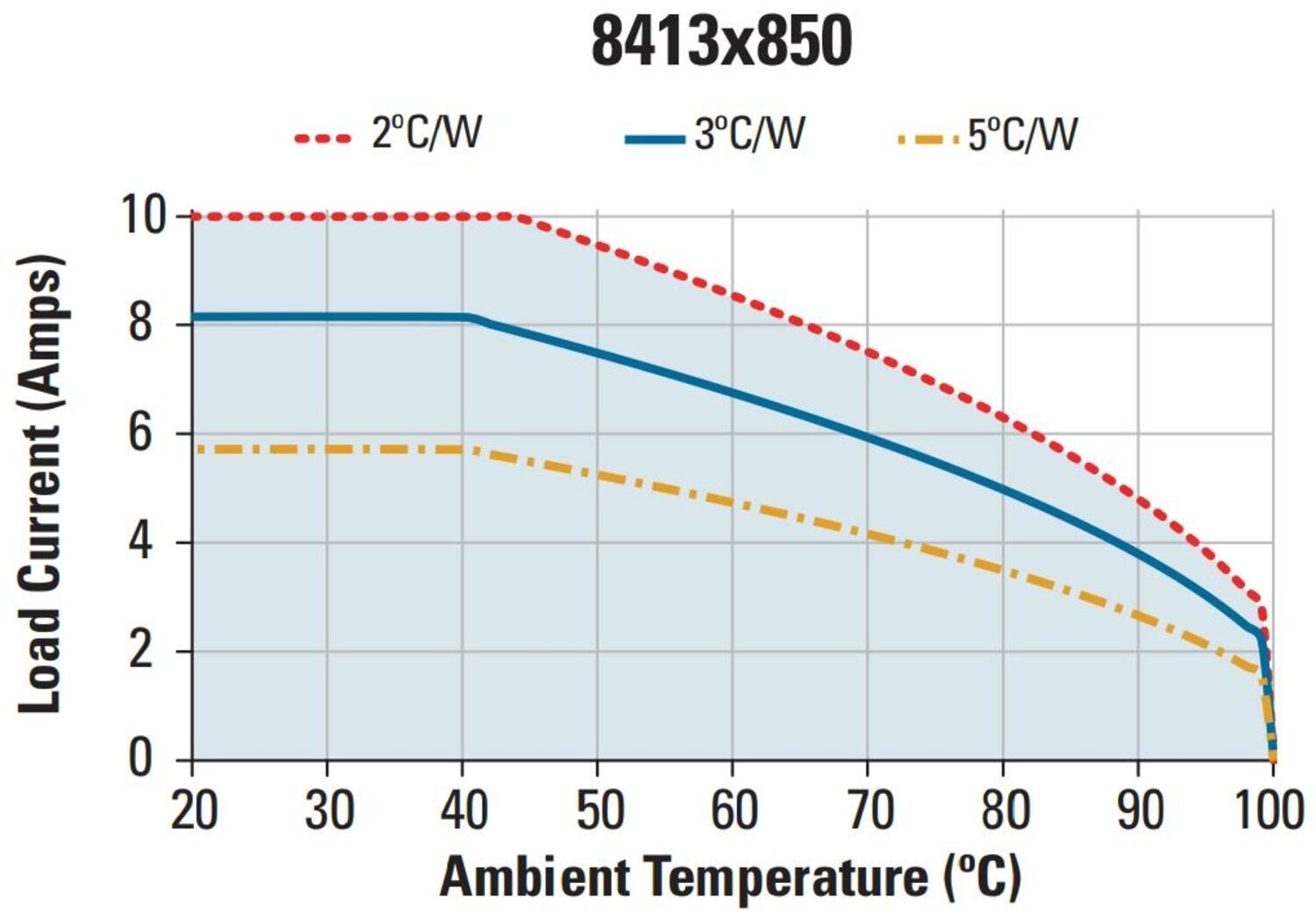

Pzekaźniki półprzewodnikowe (SSR - Solid State Relay) dla obciążeń zasilanych napięciem zmiennym bez radiatora. Dla prądów powyżej 4 - 5A należy zastosować odpowiedni radiator. Aby zapewnić właściwe odprowadzenie ciepła zalecamy stosowanie specjalnych podkładek. Krzywe termiczne umożliwiają dobór właściwego radiatora. Do właściwego doboru przekaźnika należy posłużyć się charakterystykami zależności obciążenia od temperatury otoczenia przekaźnika. Przy doborze przekaźnika należy uwzględnić wydzialanie ciepła podczas jego pracy co ma wpływ na temperaturę panującą w szafie sterowniczej.

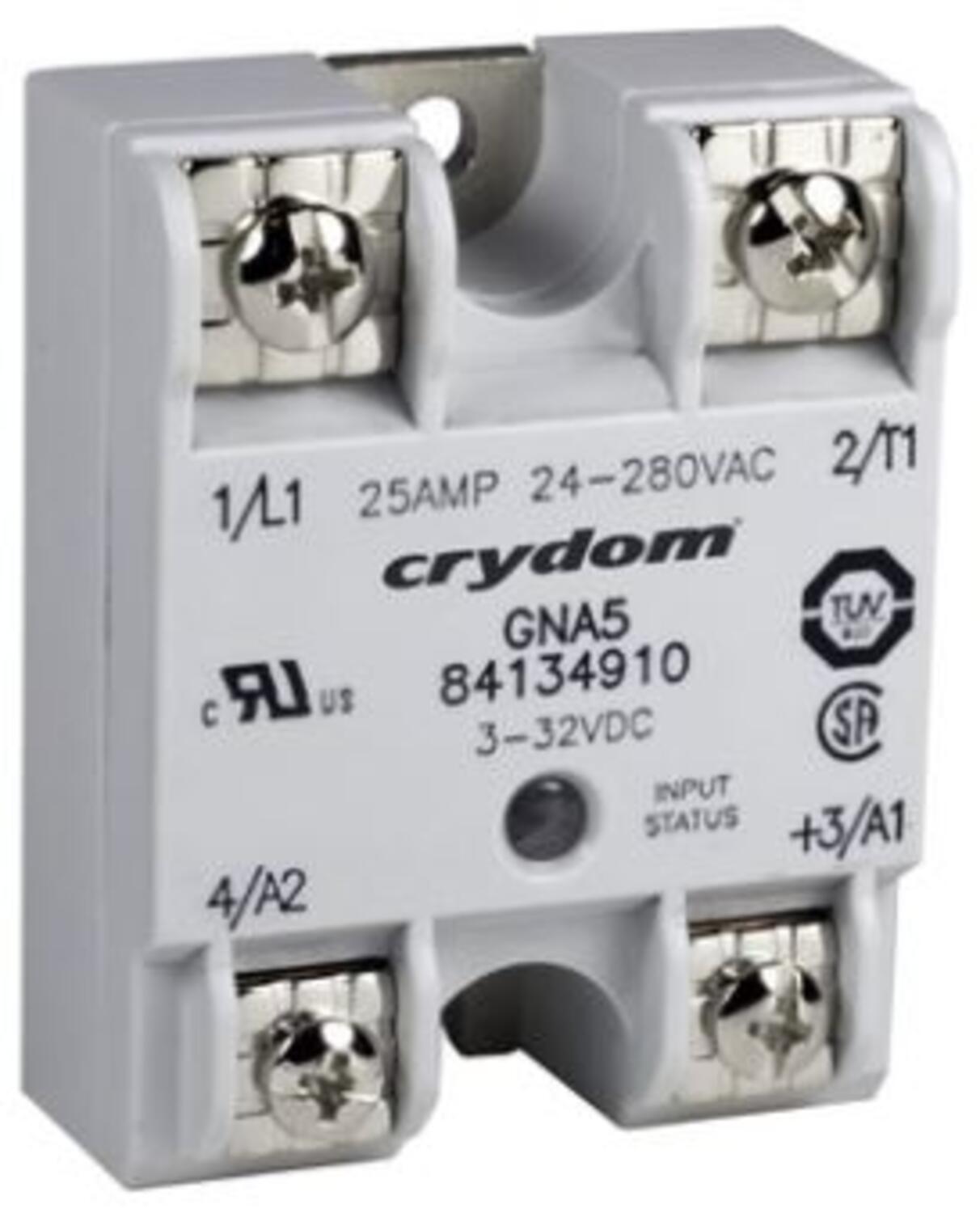

Przekaźniki serii GN dostępne są zarówno z osłoną styków jak i bez. Dla łatwiejszego podłączenia przewodów osłona styków może być zdjęta. Wersje bez osłony mogą być dostarczane na specjalne zamówienie.
- Jednofazowy, wyjście DC
- Prąd obciążenia: 10-30 A
- Możliwy stopień ochrony IP20
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Czas odpowiedzi | 75 µs |
|---|---|
| Czas załączenia | 0,05 ms |
| Dopuszczenia | CE, EMC, TÜV, UL |
| Izolacja galwaniczna wejście/wyjście | 4000 V |
| Liczba faz | 1 |
| Masa | 114 g |
| Max. pobór prądu | 15 mA |
| Max. temperatura pracy | 80 °C |
| Max. temperatura składowania | 100 °C |
| Min. temperatura pracy | -20 °C |
| Min. temperatura składowania | -40 °C |
| Napięcie obciążenia | DC |
|---|---|
| Napięcie odłączenia | 1 V |
| Napięcie sterowania | 4-32 VDC |
| Napięcie wyjściowe | 1-200 VDC |
| Peak current | 50 |
| Prąd obciążenia (min) | 0,1 mA |
| Prąd obciążenia DC (max) | 10 A |
| Stopień ochrony IP | IP20 |
| Szerokość | 45 mm |
Do pobrania
Opis produktu
Pzekaźniki półprzewodnikowe (SSR - Solid State Relay) dla obciążeń zasilanych napięciem zmiennym bez radiatora. Dla prądów powyżej 4 - 5A należy zastosować odpowiedni radiator. Aby zapewnić właściwe odprowadzenie ciepła zalecamy stosowanie specjalnych podkładek. Krzywe termiczne umożliwiają dobór właściwego radiatora. Do właściwego doboru przekaźnika należy posłużyć się charakterystykami zależności obciążenia od temperatury otoczenia przekaźnika. Przy doborze przekaźnika należy uwzględnić wydzialanie ciepła podczas jego pracy co ma wpływ na temperaturę panującą w szafie sterowniczej.
Przekaźniki serii GN dostępne są zarówno z osłoną styków jak i bez. Dla łatwiejszego podłączenia przewodów osłona styków może być zdjęta. Wersje bez osłony mogą być dostarczane na specjalne zamówienie.
