CROUZET CONTROL
Kontrola częstotliwości HHZ
Kontrola częstotliwości własnego zasilania. Granice górna i dolna ustawiane są za pomocą potencjometrów. Przełącznik x1/x2 może być użyty do podwojenia skali kontroli. Histereza jest stała i wynosi 0,3 Hz. Gdy częstotliwość prąd przekroczy ustalony poziom minimalny lub maksymalny i utrzyma poza strefą dłużej niż wynosi ustawiony czas opóźnienia (0,1 do 10s) odpowiedni przekaźnik wyjściowy rozewrze się i jego dioda LED zgaśnie ((((extinguished))))). Przed przekroczeniem czasu opóźnienia dioda ta będzie migać. W trybie „bez pamięci” po powrocie prądu do ustalonej granicy minus histereza przekaźnik wyjściowy załączy się powtórnie. W trybie „z pamięcią” przekaźnik pozostanie otwarty. Kasowanie następuje przez odłączenie zasilania. Nastawa zakresu pomiaru i trybu pracy jest „zatwierdzana” w momencie załączania przekaźnika. Jeśli nastawy są błędne przekaźnik pozostaje w pozycji spoczynkowej a dioda LED miga sygnalizując złe nastawy. Zmiana nastawy przełącznika zakresów podczas normalnej pracy spowoduje jedynie miganie diody LED lecz nie będzie miała wpływu na pracę przekaźnika. Przełączenie przełącznika zakresu w pozycję wyjściową (z momentu zasilenia przekaźnika) spowoduje powrót diody do pracy ciągłej. Gdy zasilimy (załączymy) przekaźnik kontrolny podczas występowania stanu awaryjnego przekaźnik wyjściowy pozostanie otwarty.

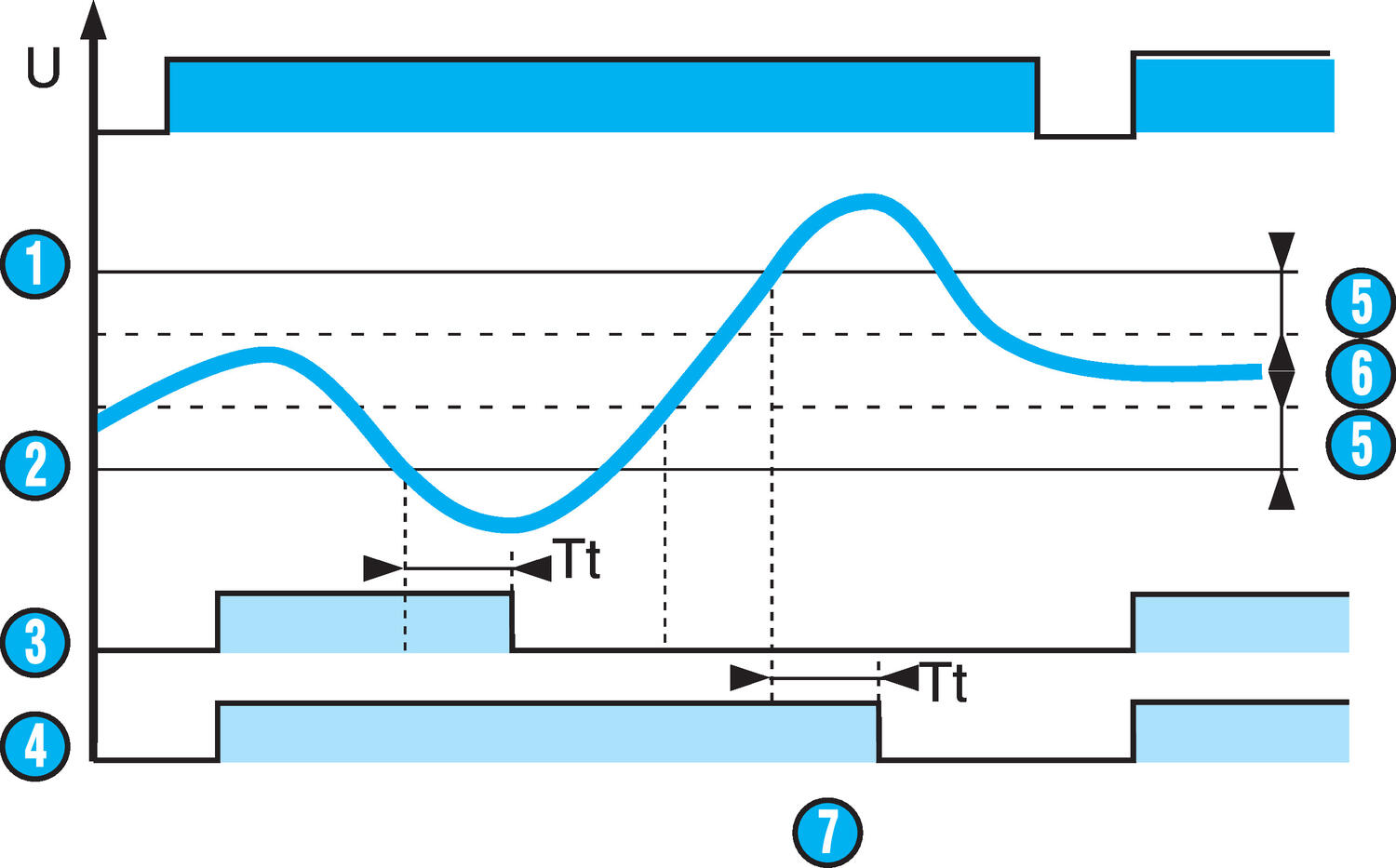

HHZ z pamięcią | HHZ bez pamięci |
1: Wartość graniczna maks. | 1: Wartość graniczna maks. |
2: Wartość graniczna min. | 2: Wartość graniczna min. |
3: Przekaźnik R1 | 3: Przekaźnik R1 |
4: Przekaźnik R2 | 4: Przekaźnik R2 |
5: Histereza | 5: Histereza |
6: Częstotliwość | 6: Częstotliwość |
7: Opóźnienie zadziałania (Tt) | 7: Opóźnienie zadziałania (Tt) |
- Kontrola częstotliwości napięcia 50 - 60Hz
- Kontrola wart. maks. lub min. częstotliwości napięcia
- 2 niezależne przekaźniki dla górnej i dolnej granicy
- Tryb pracy „z pamięcią” lub bez, sygnalizacja LED
Wybrany wariant produktu
PRZEK. KONTROLI CZESTOTLIWOSCI HHZ
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Dolna granica | +2 - -10 Hz |
|---|---|
| Górna granica | -2 - 10 Hz |
| Opóźnienie przy starcie | 0,5 s |
| Opóźnienie po przekr. nastawy | 0,1-10s |
| Wyjście | 2x przekaźnik |
| Obciążalność wyjścia | 5A, 250V AC/DC |
| Napięcie zasilania | 120-277V AC |
| Stopień ochrony: zaciski | IP20 |
| Stopień ochrony: obudowa | IP30 |
|---|---|
| Min. temperatura pracy | -20 °C |
| Max. temperatura pracy | 50 °C |
| Min. temperatura składowania | -40 °C |
| Max. temperatura składowania | 70 °C |
| Masa | 100 g |
| Dopuszczenia | CE, CSA, GL, RoHS, UL |
Do pobrania
Opis produktu
Kontrola częstotliwości własnego zasilania. Granice górna i dolna ustawiane są za pomocą potencjometrów. Przełącznik x1/x2 może być użyty do podwojenia skali kontroli. Histereza jest stała i wynosi 0,3 Hz. Gdy częstotliwość prąd przekroczy ustalony poziom minimalny lub maksymalny i utrzyma poza strefą dłużej niż wynosi ustawiony czas opóźnienia (0,1 do 10s) odpowiedni przekaźnik wyjściowy rozewrze się i jego dioda LED zgaśnie ((((extinguished))))). Przed przekroczeniem czasu opóźnienia dioda ta będzie migać. W trybie „bez pamięci” po powrocie prądu do ustalonej granicy minus histereza przekaźnik wyjściowy załączy się powtórnie. W trybie „z pamięcią” przekaźnik pozostanie otwarty. Kasowanie następuje przez odłączenie zasilania. Nastawa zakresu pomiaru i trybu pracy jest „zatwierdzana” w momencie załączania przekaźnika. Jeśli nastawy są błędne przekaźnik pozostaje w pozycji spoczynkowej a dioda LED miga sygnalizując złe nastawy. Zmiana nastawy przełącznika zakresów podczas normalnej pracy spowoduje jedynie miganie diody LED lecz nie będzie miała wpływu na pracę przekaźnika. Przełączenie przełącznika zakresu w pozycję wyjściową (z momentu zasilenia przekaźnika) spowoduje powrót diody do pracy ciągłej. Gdy zasilimy (załączymy) przekaźnik kontrolny podczas występowania stanu awaryjnego przekaźnik wyjściowy pozostanie otwarty.
HHZ z pamięcią | HHZ bez pamięci |
1: Wartość graniczna maks. | 1: Wartość graniczna maks. |
2: Wartość graniczna min. | 2: Wartość graniczna min. |
3: Przekaźnik R1 | 3: Przekaźnik R1 |
4: Przekaźnik R2 | 4: Przekaźnik R2 |
5: Histereza | 5: Histereza |
6: Częstotliwość | 6: Częstotliwość |
7: Opóźnienie zadziałania (Tt) | 7: Opóźnienie zadziałania (Tt) |
