CROUZET CONTROL
Kontrola poziomu cieczy - HNM, HNE
Przekaźnik HNM przeznaczony jest do kontroli poziomu cieczy przewodzących, niepalnych. Sondy zasilane są napięciem przemiennym, by uniknąć efektów elektrolizy. Tryb pracy (napełnianie lub opróżnianie),jak i czułość przekaźnika ustawiamy za pomocą przełączników obrotowych na obudowie przekaźnika. LS-niska czułość (od 250Ω do 5kΩ), ST-standardowa czułość 5kΩ do 100kΩ, HS-wysoka czułość (50kΩ do1MΩ).
Funkcja napełniania , 2 poziomy-przekaźnik załącza się, gdy poziom cieczy opadnie poniżej dolnego czujnika, wyłącza gdy poziom cieczy osiągnie górny czujnik
Funkcja opróżniania , 2 poziomy-przekaźnik jest aktywowany po osiągnięciu górnego poziomu, dezaktywowany gdy ciecz opadnie poniżej dolnego czujnika (sondy). Przy kontrolowaniu 2 poziomów, funkcja opóźnienia czasowego niwelująca efekt falowania cieczy jest nieaktywna.
Kontrola 1 poziomu , on-delay-gdy poziom cieczy przekroczy kontrolowany poziom na czas dłuższy niż nastawiony czas opóźnienia Tt przekaźnik wyjściowy zmienia stan i pozostaje w nim aż do momentu osiągnięcia przez ciecz kontrolowanego poziomu.
Kontrola 1-go poziomu , off-delay-gdy poziom cieczy przekroczy kontrolowany poziom przekaźnik wyjściowy zmienia stan i utrzymuje go aż do ponownego osiągnięcia przez ciecz kontrolowanego poziomu plus nastawiony czas Tt.
2 poziomy - Opróżnianie/napełnianie | 1 poziom - Napełnianie/ opóźnianie załączenia |
1: Poziom maks. | 1: Poziom min. |
2: Poziom min. | 2: Przekaźnik |
3: Przekaźnik - funkcja napełniania „Up” |
|
4: Przekaźnik - funkcja opróżniania „Down” |
|
|
|
1 poziom - Napełnianie/ opóźnianie wyłączenia | 1 poziom - Opróżnianie/ opóźnianie załączenia |
1: Poziom min. | 1: Poziom min. |
2: Przekaźnik | 2: Przekaźnik |
|
|
1 poziom - Opróżnianie/ opóźnianie wyłączenia |
|
| |
1: Poziom min. |
|
2: Przekaźnik |
|
- Kontrola 1 lub 2 poziomów cieczy
- Tryb pracy opróżnianie lub napełnianie

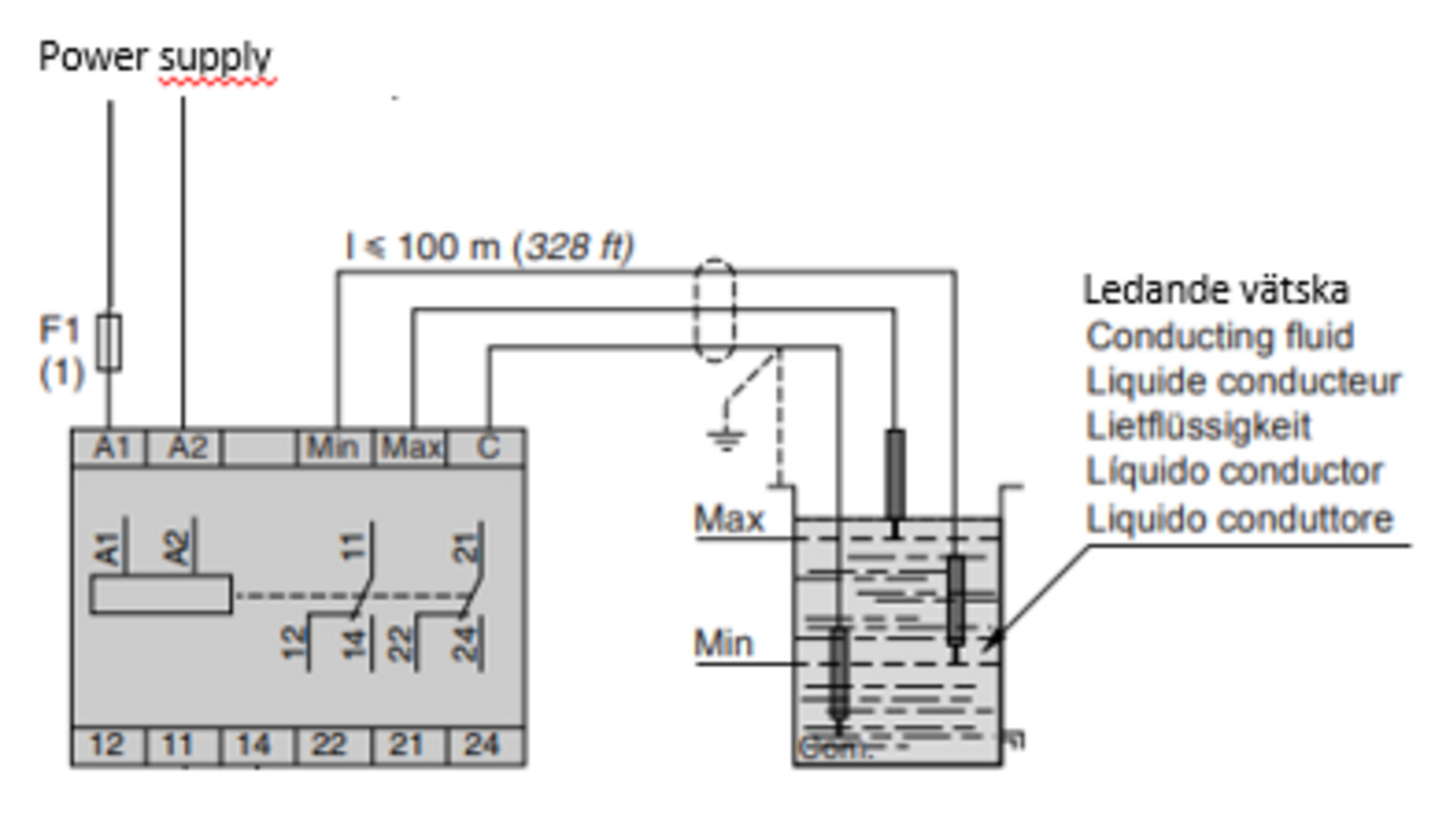

- HNM - współpraca z sondami rezystancyjnymi
- HNE - czujniki dyskretne
Wybrany wariant produktu
Wybrany wariant produktu
Specyfikacja techniczna
| Max. długość przewodu sondy | 100 m |
|---|---|
| Opóźnienie przy starcie | 0,6 s |
| Opóźnienie po przekr. nastawy | 0,1-5s |
| Wyjście | Przekaźnik 2-polowy C/O |
| Obciążalność wyjścia | 5A, 250V AC/DC |
| Napięcie zasilania | 24-240V AC |
| Stopień ochrony: zaciski | IP20 |
| Stopień ochrony: obudowa | IP30 |
| Min. temperatura pracy | -20 °C |
|---|---|
| Max. temperatura pracy | 50 °C |
| Min. temperatura składowania | -40 °C |
| Max. temperatura składowania | 70 °C |
| Masa | 115 g |
| Dopuszczenia | CE, CSA, RoHS, UL |
| Pobór mocy | 5 VA / 1.5 W |
Do pobrania
Opis produktu
Przekaźnik HNM przeznaczony jest do kontroli poziomu cieczy przewodzących, niepalnych. Sondy zasilane są napięciem przemiennym, by uniknąć efektów elektrolizy. Tryb pracy (napełnianie lub opróżnianie),jak i czułość przekaźnika ustawiamy za pomocą przełączników obrotowych na obudowie przekaźnika. LS-niska czułość (od 250Ω do 5kΩ), ST-standardowa czułość 5kΩ do 100kΩ, HS-wysoka czułość (50kΩ do1MΩ).
Funkcja napełniania , 2 poziomy-przekaźnik załącza się, gdy poziom cieczy opadnie poniżej dolnego czujnika, wyłącza gdy poziom cieczy osiągnie górny czujnik
Funkcja opróżniania , 2 poziomy-przekaźnik jest aktywowany po osiągnięciu górnego poziomu, dezaktywowany gdy ciecz opadnie poniżej dolnego czujnika (sondy). Przy kontrolowaniu 2 poziomów, funkcja opóźnienia czasowego niwelująca efekt falowania cieczy jest nieaktywna.
Kontrola 1 poziomu , on-delay-gdy poziom cieczy przekroczy kontrolowany poziom na czas dłuższy niż nastawiony czas opóźnienia Tt przekaźnik wyjściowy zmienia stan i pozostaje w nim aż do momentu osiągnięcia przez ciecz kontrolowanego poziomu.
Kontrola 1-go poziomu , off-delay-gdy poziom cieczy przekroczy kontrolowany poziom przekaźnik wyjściowy zmienia stan i utrzymuje go aż do ponownego osiągnięcia przez ciecz kontrolowanego poziomu plus nastawiony czas Tt.
2 poziomy - Opróżnianie/napełnianie | 1 poziom - Napełnianie/ opóźnianie załączenia |
1: Poziom maks. | 1: Poziom min. |
2: Poziom min. | 2: Przekaźnik |
3: Przekaźnik - funkcja napełniania „Up” |
|
4: Przekaźnik - funkcja opróżniania „Down” |
|
|
|
1 poziom - Napełnianie/ opóźnianie wyłączenia | 1 poziom - Opróżnianie/ opóźnianie załączenia |
1: Poziom min. | 1: Poziom min. |
2: Przekaźnik | 2: Przekaźnik |
|
|
1 poziom - Opróżnianie/ opóźnianie wyłączenia |
|
| |
1: Poziom min. |
|
2: Przekaźnik |
|
