CROUZET CONTROL
HT81, HT81-2 i HWT81 Kontrola temperatury w maszynowniach wind wg EN81
HT81 Jeśli temperatura pozostaje w ustalonych granicach przekaźnik wyjściowy jest aktywowany a diod LED świeci. Przekroczenie ustalonego zakresu powoduje miganie diody a po czasie opóźnienia Tt przekaźnik jest dezaktywowany a dioda LED gaśnie. Jeżeli temperatura powróci do ustalonych granic histereza przekaźnik wyjściowy ponownie zostaje aktywowany. Jeżeli czujnik PT100 jest niewłaściwie podłączony (zwarcie lub przerwa na przewodzie) przekaźnik wyjściowy jest dezaktywowany i wszystkie diody LED migają.
HT81-2: Działanie jak HT81, osobne przekaźniki wyjściowe i diody LED dla górnej i dolnej wartości granicznej.
HWT81: Działanie jak HT81 plus dodatkowo kontrola kolejności i zaniku faz (przy regeneracji do 70%). Zanik fazy lub zmiana kolejności faz powoduje dezaktywację przekaźnika wyjściowego R2 raz zgaśnięcie diody LED R2 ”phase”

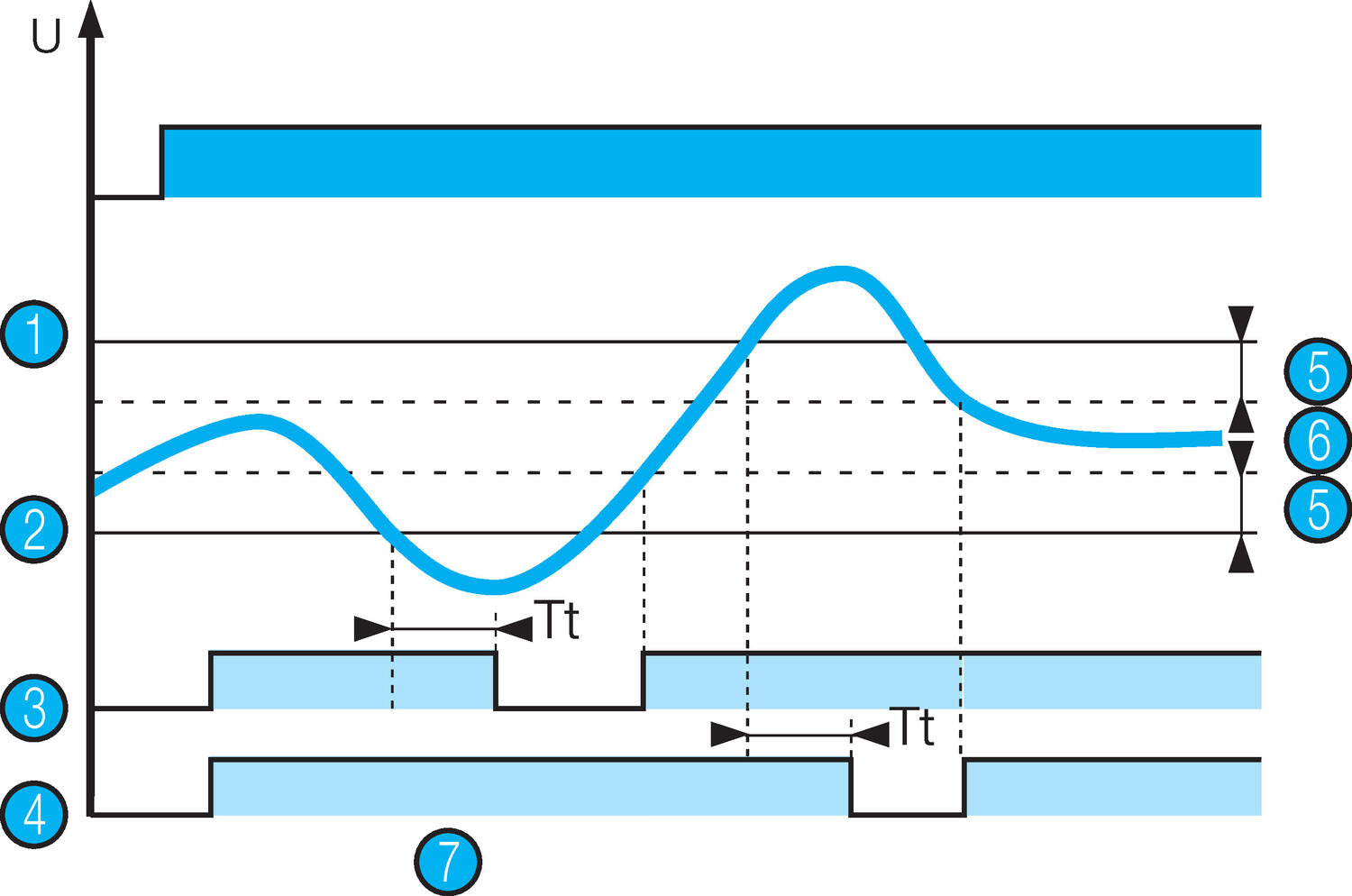

HT81 | HT81-2 | HWT81 |
|
|
|
1: Poziom maks. | 1: Poziom maks. | 1: Poziom maks. |
2: Poziom min. | 2: Poziom min. | 2: Poziom min. |
3: Histereza | 3: Przekaźnik wart. min. | 3: Histereza |
4: Temperatura | 4: Przekaźnik wart. maks. | 4: Temperatura |
5: Opóźnienie zadziałania (Tt) | 5: Histereza | 5: Opóźnienie zadziałania (Tt) |
| 6: Temperatura |
|
| 7: Opóźnienie zadziałania (Tt) |
|
Dane techniczne
Napięcie zasilania | 24-240 V AC/DC 50/60 Hz ±10 % |
Pobór mocy | 5.5 VA AC/2.7 W dla DC |
Izolacja galwaniczna | Tak |
Czas opóźnienia Ton, Toff | 1-10 s |
Wyjście przekaźnika | Max. prąd 5 A |
Ustawienia temperatur |
|
Nastawy dolna temperatura | -1 °C do +11 °C |
Nastawy górna temperatura | 34 °C do +46 °C |
Histereza | 2 °C |
Czas kasowania | 8 s |
Maks. długość przewodu czujnika PT100 | 10 m |
Temperatura pracy | -20 °C do +50 °C |
Masa | 121 g |
Zgodnośc z |
|
Montaż | Szyna DIN |
Wymiary
|
Podłączenie
HT81 | HT81-2 |
|
|
1: F1:Bezpiecznik szybki 1 A | 1: F1: Bezpiecznik szybki 1 A |
|
|

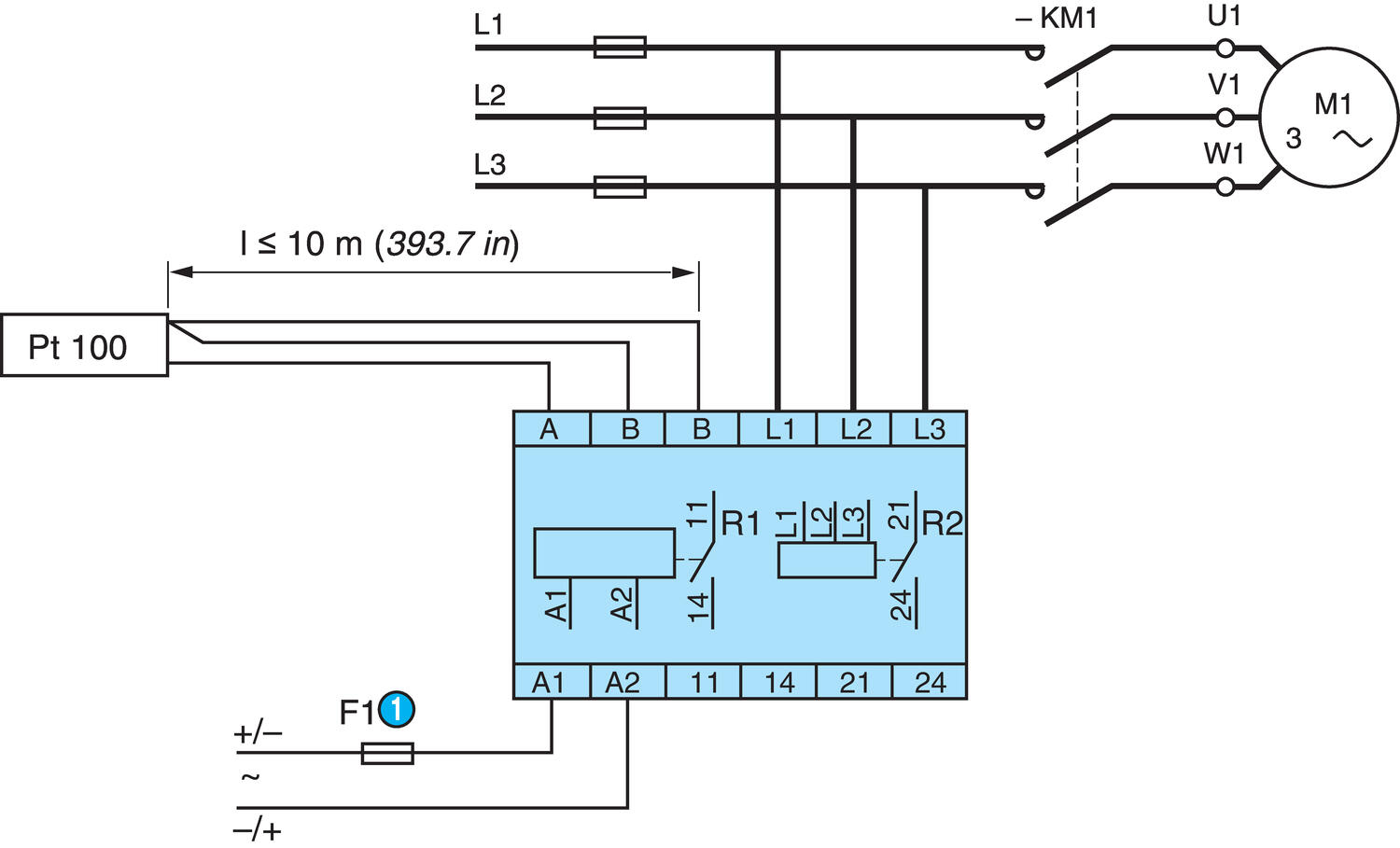

HWT81 |
|
|
|
1: F1: Bezpiecznik szybki 1 A |
|
Numery katalogowe
Nr katalogowy | Typ | Zasilanie |
84874110 | HT81 przekaźnik kontroli temperatury 1ZP | .24-240 V AC/DC |
84874120 | HT81-2 przekaźnik kontroli temperatry 2x1NO | .24-240 V AC/DC |
84874130 | HWT 81 przekaźnik kontroli temperatury 24-240 V AC/DC oraz kolejności i zaniku faz, 2x1NO | .24-240 V AC/DC |
- Wejście PT100
- Nastawa temperatur w zakresie 5-40ºC
- Niezależne nastawy górnej i dolnej wartości
- Opcjonalnie kontrola kolejności i zaniku faz
Wybrany wariant produktu

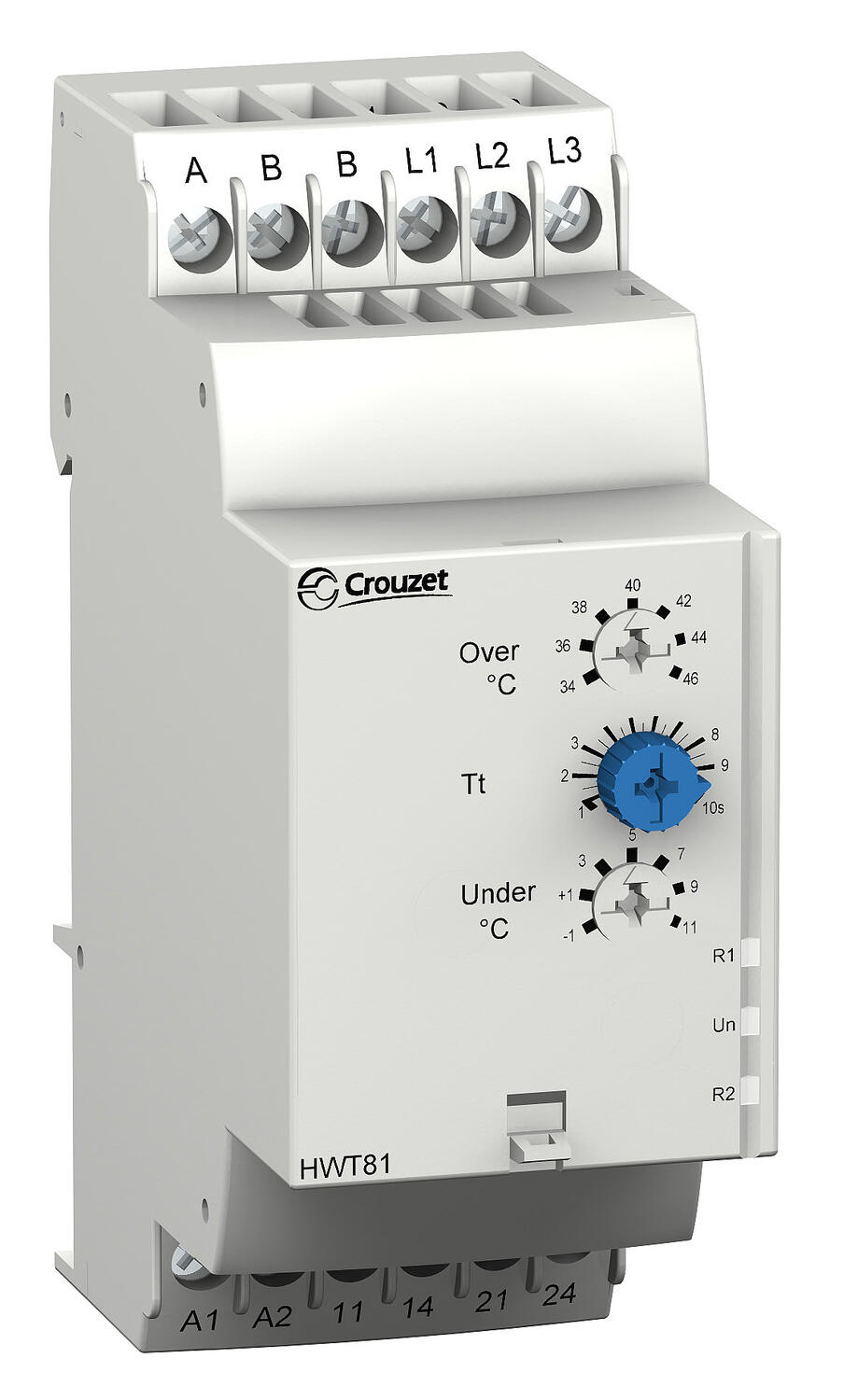

P.KONTR. FAZ I TEMP. HWT81
Nr produktu:
Wybrany wariant produktu
Specyfikacja techniczna
| Zakres pomiarowy | Fasövervakning 208-480V AC |
|---|---|
| Dolna granica | -1 - 11°C |
| Górna granica | 34 - 46°C |
| Max. długość przewodu sondy | 10 m |
| Opóźnienie przy starcie | 0,2 s |
| Opóźnienie po przekr. nastawy | 1-10s |
| Wyjście | 2x przekaźnik |
| Obciążalność wyjścia | 5A, 250V AC/DC |
| Napięcie zasilania | 24-240V ac/dc |
| Stopień ochrony: zaciski | IP20 |
|---|---|
| Stopień ochrony: obudowa | IP30 |
| Min. temperatura pracy | -20 °C |
| Max. temperatura pracy | 50 °C |
| Min. temperatura składowania | -40 °C |
| Max. temperatura składowania | 70 °C |
| Masa | 121 g |
| Dopuszczenia | CSA, GL, RoHS, UL |
Do pobrania
Opis produktu
HT81 Jeśli temperatura pozostaje w ustalonych granicach przekaźnik wyjściowy jest aktywowany a diod LED świeci. Przekroczenie ustalonego zakresu powoduje miganie diody a po czasie opóźnienia Tt przekaźnik jest dezaktywowany a dioda LED gaśnie. Jeżeli temperatura powróci do ustalonych granic histereza przekaźnik wyjściowy ponownie zostaje aktywowany. Jeżeli czujnik PT100 jest niewłaściwie podłączony (zwarcie lub przerwa na przewodzie) przekaźnik wyjściowy jest dezaktywowany i wszystkie diody LED migają.
HT81-2: Działanie jak HT81, osobne przekaźniki wyjściowe i diody LED dla górnej i dolnej wartości granicznej.
HWT81: Działanie jak HT81 plus dodatkowo kontrola kolejności i zaniku faz (przy regeneracji do 70%). Zanik fazy lub zmiana kolejności faz powoduje dezaktywację przekaźnika wyjściowego R2 raz zgaśnięcie diody LED R2 ”phase”
HT81 | HT81-2 | HWT81 |
|
|
|
1: Poziom maks. | 1: Poziom maks. | 1: Poziom maks. |
2: Poziom min. | 2: Poziom min. | 2: Poziom min. |
3: Histereza | 3: Przekaźnik wart. min. | 3: Histereza |
4: Temperatura | 4: Przekaźnik wart. maks. | 4: Temperatura |
5: Opóźnienie zadziałania (Tt) | 5: Histereza | 5: Opóźnienie zadziałania (Tt) |
| 6: Temperatura |
|
| 7: Opóźnienie zadziałania (Tt) |
|
Dane techniczne
Napięcie zasilania | 24-240 V AC/DC 50/60 Hz ±10 % |
Pobór mocy | 5.5 VA AC/2.7 W dla DC |
Izolacja galwaniczna | Tak |
Czas opóźnienia Ton, Toff | 1-10 s |
Wyjście przekaźnika | Max. prąd 5 A |
Ustawienia temperatur |
|
Nastawy dolna temperatura | -1 °C do +11 °C |
Nastawy górna temperatura | 34 °C do +46 °C |
Histereza | 2 °C |
Czas kasowania | 8 s |
Maks. długość przewodu czujnika PT100 | 10 m |
Temperatura pracy | -20 °C do +50 °C |
Masa | 121 g |
Zgodnośc z |
|
Montaż | Szyna DIN |
Wymiary
|
Podłączenie
HT81 | HT81-2 |
|
|
1: F1:Bezpiecznik szybki 1 A | 1: F1: Bezpiecznik szybki 1 A |
|
|
HWT81 |
|
|
|
1: F1: Bezpiecznik szybki 1 A |
|
Numery katalogowe
Nr katalogowy | Typ | Zasilanie |
84874110 | HT81 przekaźnik kontroli temperatury 1ZP | .24-240 V AC/DC |
84874120 | HT81-2 przekaźnik kontroli temperatry 2x1NO | .24-240 V AC/DC |
84874130 | HWT 81 przekaźnik kontroli temperatury 24-240 V AC/DC oraz kolejności i zaniku faz, 2x1NO | .24-240 V AC/DC |
