COMADAN

Przekładnik prądowy z wyjściem 4-20 mA

Przekładnik prądowy pozwala na przetworzenie prądu wejściowego na sygnał analogowy 4-20 mA. Przekładnik zasilany jest z pętli prądowej. Dostępnych jest pięć różnych modeli (w zależności od wartości prądu na wejściu przekładnika) od 10A do 200A. *Ten przekładnik wymaga 15V DC do zasilania swoich obwodów elektronicznych. Napięcie zasilania powinno wynosić 15 VDC+ rezystancja obciążenia x 20mA. Na przykład jeżeli rezystancja obciążenia wynosi 250 Ω, minimalna wartość napięcia zasilania wynosi 20V DC (0,020*250+15-20V). Otwarcie strony wtórnej przekładnika nie powoduje uszkodzenia urządzenia.



Pokaż więcej
  • Przekładnik prądowy z wyjściem analogowym 4-20 mA
  • Kilka zakresów prądowych do wyboru
  • Średnica otworu 20 mm
  • Spełnia cULus

Wybrany wariant produktu

Comadan_4f.eps

Pobierz PDF

Dane techniczne/dokumentacja

Opis produktu

Akcesoria i powiązane produkty

Wybrany wariant produktu

Specyfikacja techniczna

Czas reakcji 500 ms
Częstotliwość 20-400 Hz
Dopuszczenia CE, cULus, RoHS
Impedancja max. 600 Ω
Masa 150 g
Max. temperatura pracy 50 °C
Min. temperatura pracy -15 °C
Napięcie zasilania DC maks. 30 V
Napięcie zasilania DC min. 15 V
Niedokładność 1 %
Średnica 20,3 mm
Zakres pomiarowy 0-10 A, 0-20 A, 0-50 A

Do pobrania

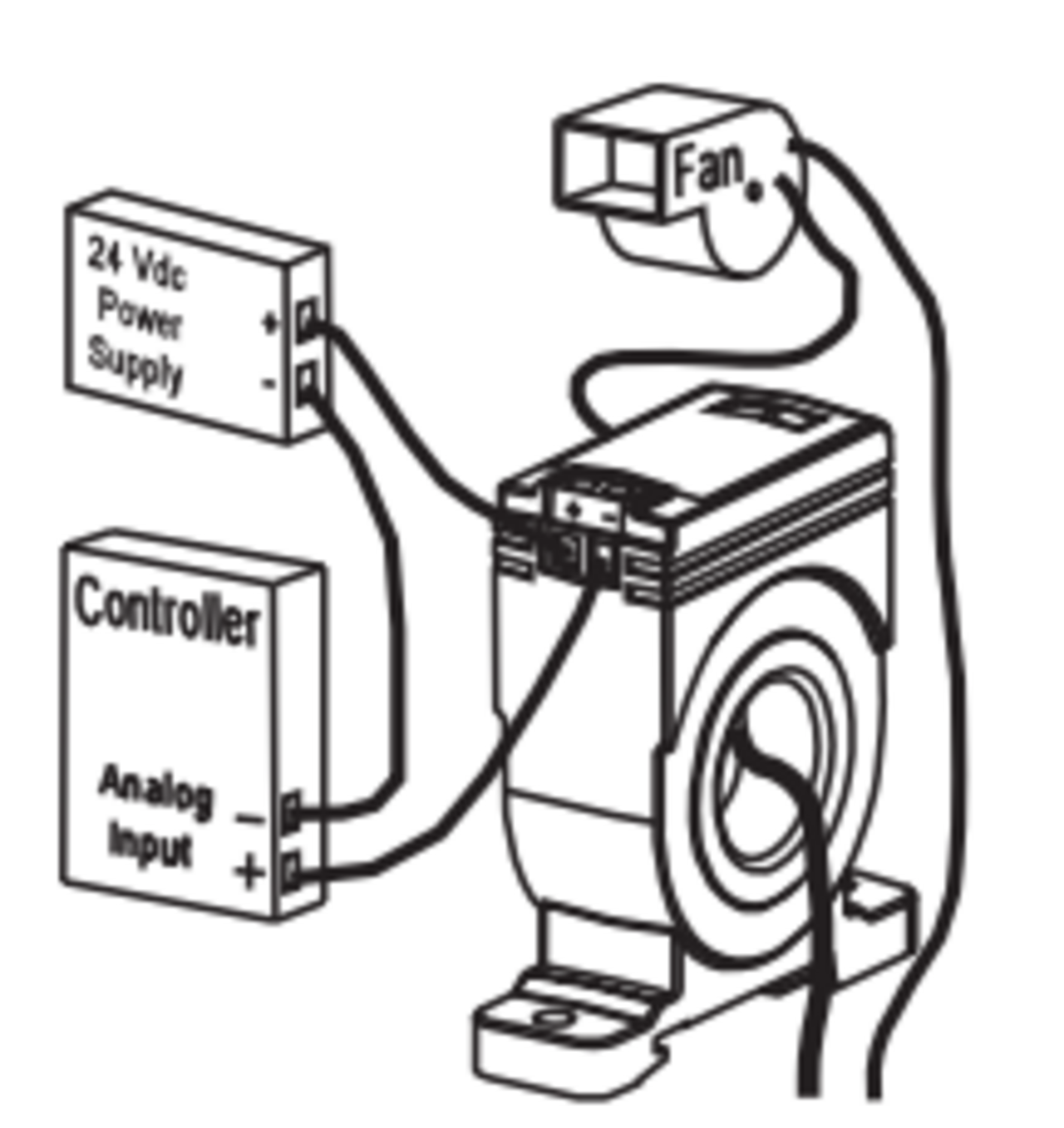

Wymiary i połączenia

Opis produktu

Przekładnik prądowy pozwala na przetworzenie prądu wejściowego na sygnał analogowy 4-20 mA. Przekładnik zasilany jest z pętli prądowej. Dostępnych jest pięć różnych modeli (w zależności od wartości prądu na wejściu przekładnika) od 10A do 200A. *Ten przekładnik wymaga 15V DC do zasilania swoich obwodów elektronicznych. Napięcie zasilania powinno wynosić 15 VDC+ rezystancja obciążenia x 20mA. Na przykład jeżeli rezystancja obciążenia wynosi 250 Ω, minimalna wartość napięcia zasilania wynosi 20V DC (0,020*250+15-20V). Otwarcie strony wtórnej przekładnika nie powoduje uszkodzenia urządzenia.



Akcesoria

Warianty produktu Impedancja max. Max. temperatura pracy Średnica Zakres pomiarowy Cena

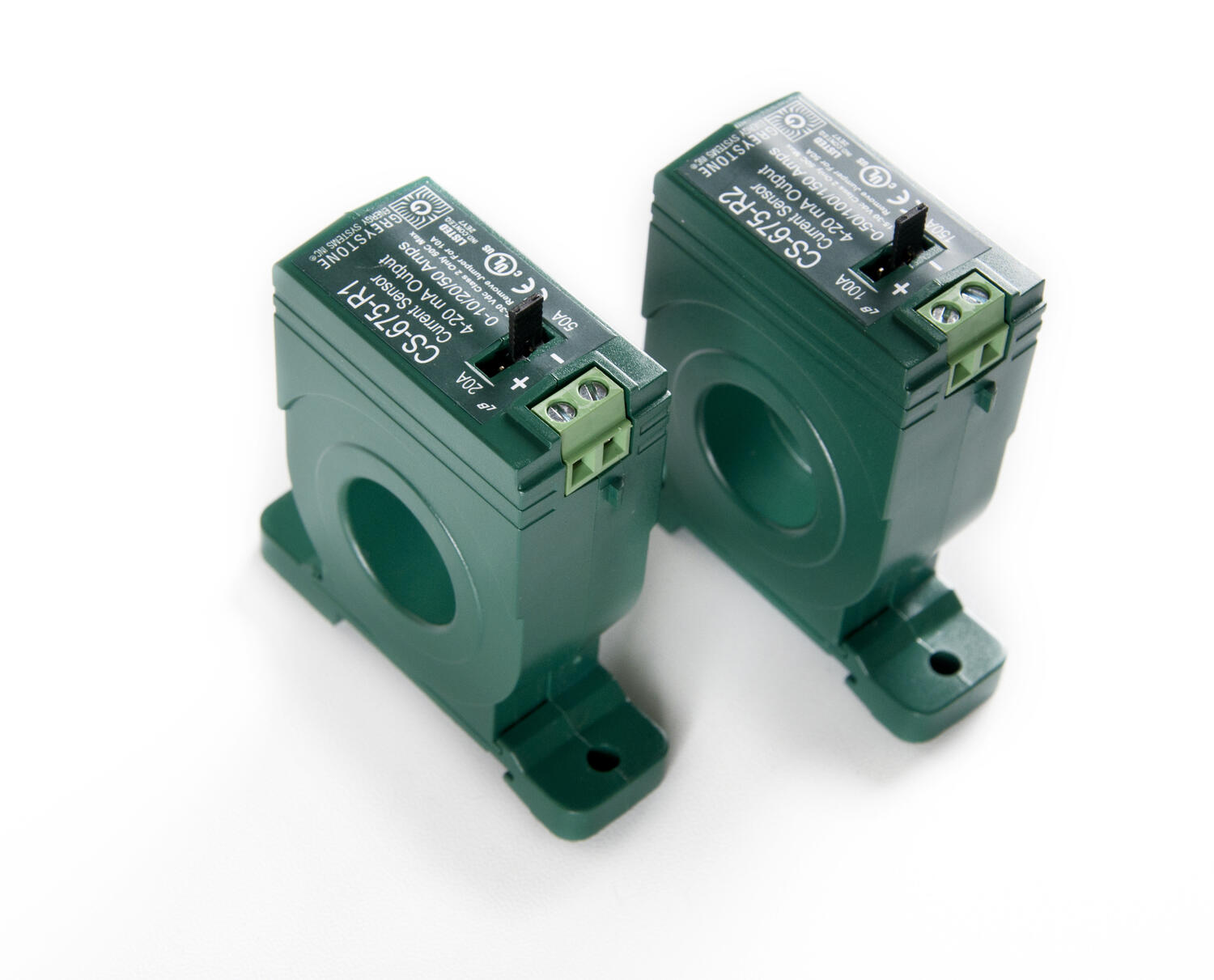

Przekładnik 0-10/20/50A -> 4-20 mA
Nr produktu:
CS675-R1 Skopiowano
600 Ω
50 °C
20,3 mm
0-10 A, 0-20 A, 0-50 A
Przekładnik prądowy 0-50/100/150A -> 4-20mA
Nr produktu:
CS675-R2 Skopiowano
600 Ω
50 °C
20,3 mm
0-50 A, 0-100 A, 0-150 A
291130_812.tif
Przekladnik 0-200A -> 4-20mA
Nr produktu:
CS675-200 Skopiowano
600 Ω
60 °C
0-200 A AC
Przekładnik 0-10/20/50A -> 0-10V
Nr produktu:
CS651-R1 Skopiowano
60 °C
20,3 mm
0-10 A, 0-20 A, 0-50 A

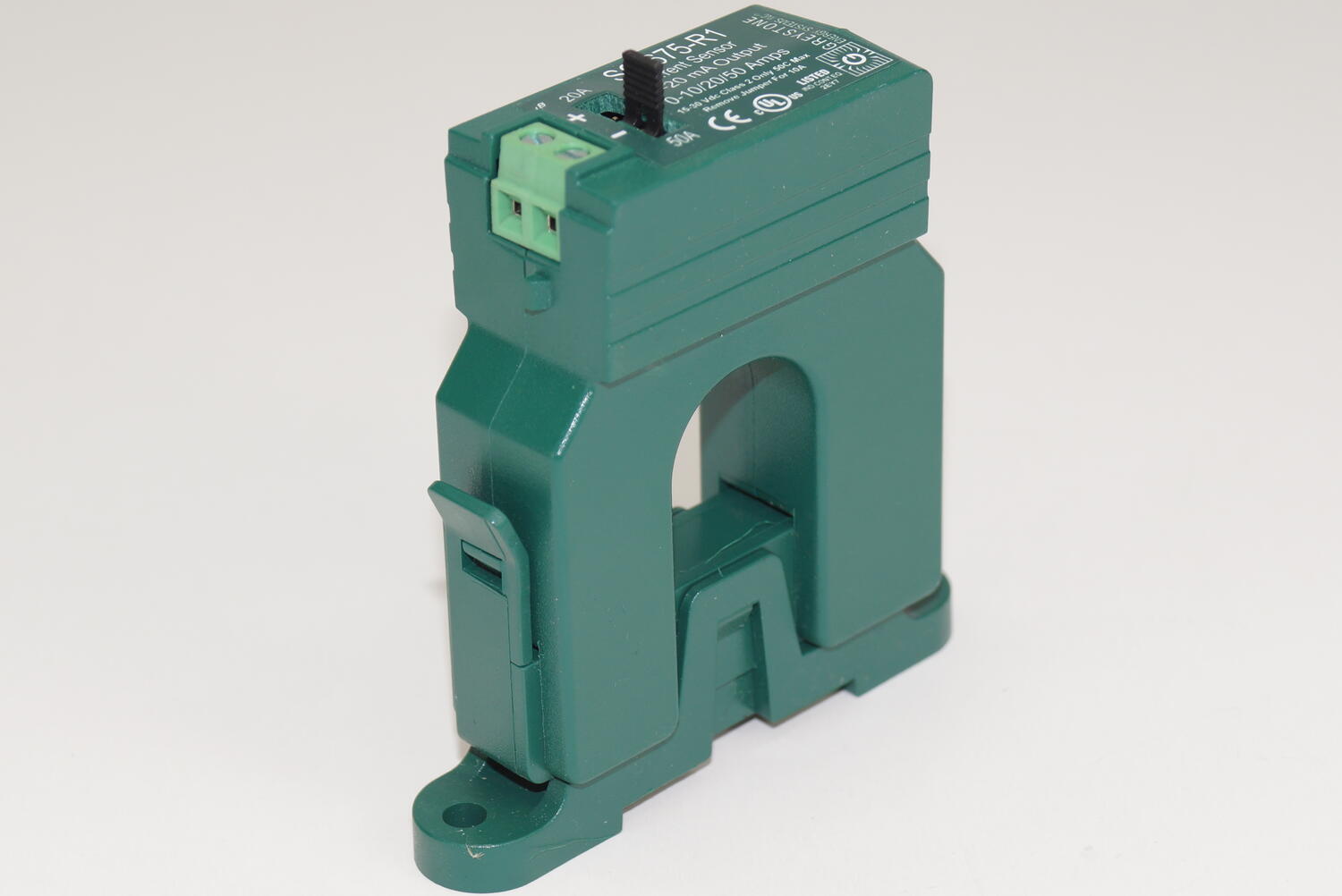

Przekładnik 0-10/20/50A -> 4-20mA otwieralny
Nr produktu:
SC675-R1 Skopiowano
600 Ω
50 °C
0-10 A, 0-20 A, 0-50 A
